Скутер Viper Wind

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

Для того чтобы сделать измерение, нужно:

• переключить прибор в режим «КилоОм» и снять регулятор;
• затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
• после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
• затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
• меняем местами щупы (ДС) и замеряем показатель повторно;
• остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Китайский мопед Viper Active 110/125

Viper Active можно описать как старого хорошего друга, который всегда готов помочь, но ожидать от него чего-то большего, к сожалению, нельзя. Модель рассчитана, прежде всего, на практичных водителей. Поэтому именно с такого ракурса мы сегодня будем рассматривать гордого и неприхотливого китайца Viper Active.

На вайпер актив фото вы можете увидеть, что транспортное средство представляет собой гибрид мопеда и скутера. Такая комбинация еще называется «скутеретта». Для управления Viper Active необходимо иметь права категории А, так как объем двигателя составляет 110 или 125 кубов (в зависимости от модели).

Плюсы:

Минусы:

Характеристики Viper Storm 50

Начнем пожалуй с самого интересного для любого потенциального покупателя – цены скутера. Он настолько доступный, что его цена сопоставима со спортивным велосипедом средних характеристик. Если быть точнее, то ориентировочная цена скутера на период 2015 года составляет 800 $. Согласитесь, это не так много в нынешнее время. Но все равно такой цене должны соответствовать характеристики представленной модели. Только по фото Вайпер Шторм 50 можно увидеть, что мопед двухместный и имеет строгий, но удобный внешний вид. Вы легко можете возить одного, и даже двух (был опыт) пассажиров. При этом конструкция скутера создает отличную управляемость. Некоторым он может показаться тяжелым, но для таких размеров это вполне нормальный вес (96, 5 кг). Топливный бак имеет средний объем в 6 литров.

Подытожим:

1. Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
2. Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
3. Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
4. Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
5. Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.

Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

1. Зеленый провод – общий.
2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Двигатель Viper Storm 50

Не менее важным атрибутом большого скутера является его силовая установка. И у этой модели она на должном уровне. Несмотря на то, что двигатель у Вайпера всего 49, 9 см. куб., он способен разгонятся до 75 км/час. Есть конечно и другие модификации этой модели с двигателями 100 см.куб, но мы рассмотрим именно 50-ти кубовый и самый доступный скутер. Также стоит отметить, что скутер 4-х тактный, а охлаждение у него воздушное. Вы можете завести его двумя стандартными способами – кик стартером или с кнопки электростартером.

Вообще другие характеристики скутера вполне стандартные (передний тормоз дисковый, сзади идет барабанный, передняя подвеска состоит из 2-х амортизаторов и т.д.).

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

К основным периферийным потребителям скутера относятся:

• аккумулятор;
• индикаторы;
• лампочки;
• датчики;
• обогатитель;
• другие узлы;
• пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

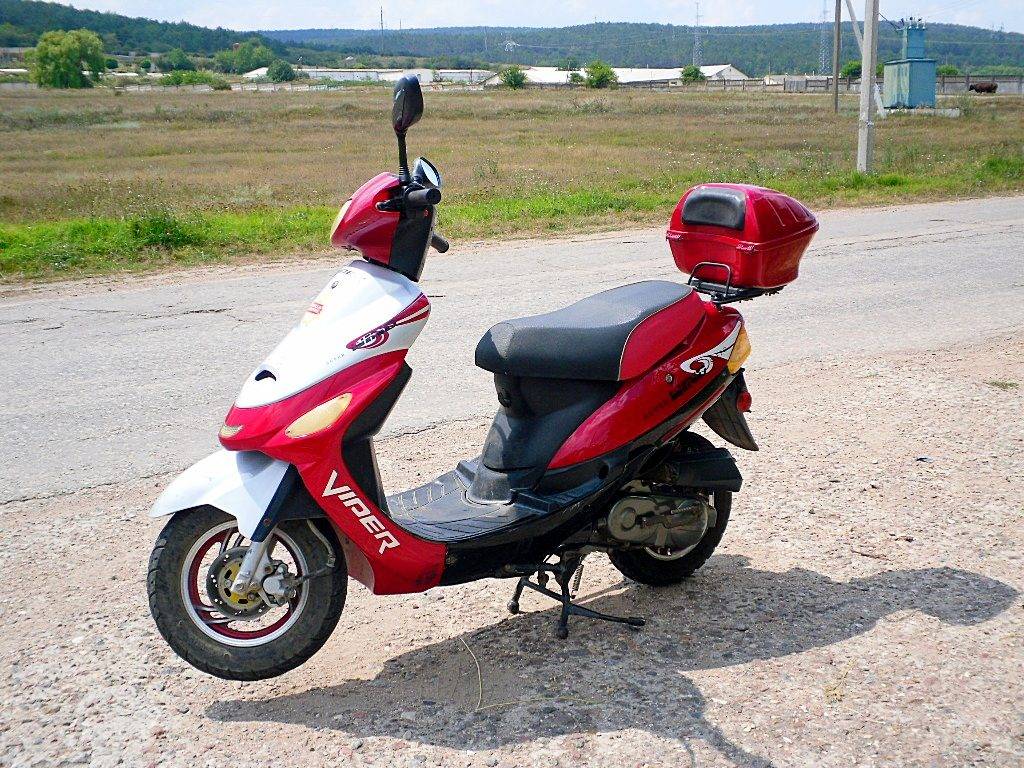

Характеристика скутера Viper Vind

Viper Vind – это достаточно простая и надежная модель скутера. Данная техника отлично подходит для большого города. Отметить следует высокую маневренность – немаловажную характеристику в условиях затяжных пробок. Добавив ко всему вышеперечисленному динамические свойства, скоростную езду и щадящий расход топлива, можно смело сказать – скутер Vind идеально подходит для молодых людей, которые хотят полностью ощутить приток новых ощущений. Купить скутер Вайпер Винд можно в пределах 33 000 рублей.

Внешне Вайпер Винд имеет стандартный облик. Модель обшита пластиком, сзади предусмотрено крепление для кофра. Мопед в целом мягкий, комфортный. Езда куда приятней с удобным сиденьем, слой наполнителя которого около 10 см. Заденем тему «экономичности» скутера. Двигатель 49.9 куб.см потребляет минимум бензина, при этом обеспечивая динамичную езду.

Существует некий миф, что все скутеры китайского производства некачественные. Конечно, есть модели желающего «лучшего», но это не тот случай. Собран скутер качественно, все узлы и агрегаты достаточно надежны. Если пользоваться скутером аккуратно, во время проводить технические осмотры, модель прослужит долгое время. Но, при «гадком» отношении к скутеру, могут возникнуть проблемы с пластиком. Он зачастую трескается, крепление расшатывается. Из этой ситуации обычно выходят следующим образом – покупают новый пластик на Вайпер Винд. Он более чем доступный, тем более что рынок просто переполнен всеми комплектующими, в том числе и запчастями на Вайпер Винд.. При большом желании, можно приобрести даже новый соловой агрегат.

Технические характеристики

Установлен 4-х тактный двигатель с одним цилиндром. Рабочий объем 49.9 куб.см. Основной силовой агрегат охлаждается встречным потоком воздуха. Мощность составляет 4 л.с. Основные габаритные размеры скутера следующие: высота-1035мм; длина-1720мм; ширина-625мм. При этом сухая масса Вайпера 82 кг. Коробка передач автоматическая, установлен вариатор. Размер передней и задней шины 3,5/10. Скутер полутороместный, максимальная нагрузка 120 модель. Рама стальная трубчатого типа. Мопед расходует 2 л. бензина на 100 км. Топливный бак рассчитан на 5 л. топлива.

Панель управления, подвеска, тормозной механизм

Электромеханическая панель управления включает в себя все необходимые приборы, такие как спидометр, тахометр, датчик топлива и др. Тормозная система представлена в виде дискового механизма спереди и барабанного сзади. Система тормозов надежно справляется со всеми задачами, которые перед ней стоят. Мопед в считанные секунды реагирует на малейшее воздействие рукояти тормоза.

Подвеска обеспечивает качественной амортизацией. В задней части скутера установлена маятниковая подвеска с двумя пружинными амортизаторами. Спереди эксплуатируется стандартная телескопическая вилка.

Неисправности

Неисправности как таковые в катушке систем зажигания CDI встречаются очень и очень редко, вопреки расхожему мнению. И все они в основном связаны с повреждением корпуса, сгоранием обмоток, или внутренним обрывом, замыканием проводов.

За всю мою нелегкую практику мне только один раз попалась действительно неисправная катушка. И это при том, что ее угробил сам хозяин скутера: забыл подключить массу к двигателю и включил кнопку стартера… Очень высокий пусковой ток пошел прямиком через катушку на стартер… А куда ему было идти. Массы на двигателе ведь не было. Катушка такого издевательства естественно не выдержала: нагрелась и лопнула.

Сцепление мопеда

Сцеплением оборудовано каждое механическое транспортное средство. Сцеплением называется такой механизм, в основе работы которого находится действие силы трения скольжения. Данному механизму в функционировании транспортного средства в целом отводится достаточно значительное место, поскольку благодаря сцеплению передается крутящий момент от двигателя к колесам, а также переключаются передачи, гасятся крутильные колебания, трансмиссия на короткий промежуток времени отсоединяется от маховика двигателя. Как правило, сцепление является частью трансмиссии транспортных средств. На трансмиссию возложена ответственная миссия подключения или отключения соединения двигателя и коробки передач. Автором разработки первого в автомобильном мире сцепления является Карл Бенц.

Для просмотра онлайн кликните на видео ⤵

Настройка и чистка карбюратора , на китайском мопеде Alpha 110 Подробнее

Особенности регулировки карбюратора Viper Activ, Spark, Racer Indigo, ABM Wind Подробнее

Чистка карбюратора мопеда Альфа #2 Подробнее

Чистка карбюратор мопеда Альфа Дельта Подробнее

Чистка КАРБЮРАТОРА на МОПЕДЕ АЛЬФА Подробнее

Переливает карбюратор Viper Active 110 кубов Подробнее

Чистка карбюратора мопеда Альфа Подробнее

Как настроить и почистить карбюратор мопеда Дельта Альфа Подробнее

РАЗБОРКА, ЧИСТКА, НАСТРОЙКА КАРБЮРАТОРА КИТАЙСКОГО СКУТЕРА. ДВИГАТЕЛЬ 139QMB Подробнее

Как настроить карбюратор на мопеде Альфа Подробнее

Настройка карбюратора на мопеде Дельта, Альфа. Подробнее

Обслуживание и ремонт

Скутер будет нормально работать только при условии аккуратного использования и регулярного обслуживания. К примеру, минимум 2 раза в год надо менять масло в двигателе (после пробега 1000 км). В скутере быстро забивается воздушный фильтр, так что раз в 3-4 месяца следует очищать его от пыли, иначе загрязнения приведут к снижению мощности мотора, повышению расхода топлива.

Что касается ремонта, то стоит приготовиться – он будет требоваться регулярно. Вайпер Винд является бюджетным «китайцем», за такие деньги на нем не могут стоять сверхпрочные детали. Чаще всего требуются следующие ремонтные работы:

• Замена катушки зажигания – она может «слетать» уже при обкатке скутера, но это не страшно, так как в этом случае ее можно заменить бесплатно по гарантии.
• Замена ремня вариатора. Он почти всегда растягивает или рвется после прохождения 4000-5000 км. Для замены можно купить Drive belt 669 х 18 JWBP, стоит он примерно 600 руб.
• Ремонт поршневой, который не выдерживает езды в слишком жаркую погоду по пробкам. Если нужно заменить, то можно купить любой поршень в сборке с пальцем 13 мм – стоит 580-650 руб.
• Замена аккумулятора, которая, к примеру, нужна при слишком частом использовании сигнализации (она съедает много заряда). Совет: сделайте переключатель для стоянки, чтобы постоянно не лазить и не снимать клеммы.
• Замена приводов на приборке. Они в среднем перегорают через год пользования скутером. Стоят недорого – например, привод спидометра под ось 12 мм можно купить за 200 руб.
• Починка топливного бака. Если заплатку на пробоины поставить не удастся, то можно купить целый за 1250 руб. Учтите, что бак не комплектуется крышкой и датчиком, их надо докупать отдельно.
• Замена оптики и стекол, которые у Вайпер Винд не отличаются особой прочностью. Купить пару оранжевых «поворотов» можно 500-600 руб., стекло «стопа» — за 230 руб., комплект фар – от 2200 руб.

На китайском скутере Вайпер Винд одна из основных неполадок – смещение настройки зазоров клапанов. Если мопед полностью не заводится, то причина может быть в прогоревшем выпускном клапане. Этот узел постоянно требует регулировки и проверки, в противном случае будет наблюдаться прогрессирующее снижение мощности.

Отрегулировать клапаны можно своими руками:

1. Следует снять пластик и кожух охлаждения;
2. Открутить головку цилиндра;
3. Для проверки зазора надо установить поршень на ВМТ;
4. Проворачивать коленвал, пока два отверстия с полосками не окажутся параллельно цилиндру, а большое отверстие – сверху.
5. Если все установлено правильно, то провернуть гаечный ключ коромысла клапанов не удастся – они будут неподвижными.

Мопед Вайпер Актив (Viper Active)

Опубликовано 27 Фев 2012

Китайская скутеретта Viper Active в настоящее время успела завоевать свое место на рынке малокубатурной мототехники.

Внешний вид скутера Viper Active достаточно приятный. Производители оснастили модель четырехтактным одноцилиндровым двигателем с воздушным охлаждением. Мотор достаточно экономичный, заявленный расход топлива 2,2 литров на 100 км, однако в обычных городских условиях потребляет намного меньше, порядка 1,5 литров.

Мотолюбители по достоинству оценят большое количество мест для поклажи, это и кофр и багажник расположенный между сиденьем и рулем, отсек под сидушкой и сетку на руле. Если снять пластик Viper Active, можно так же обнаружить небольшой бардачок, примерно в пол литра объемом.

Сиденье мопеда достаточно большое, на нем вполне комфортно могут разместится два человека.

Мопед Вайпер Актив оснащен полуавтоматической коробкой передач со сцеплением центробежного типа, которая позволяет рационально использовать тягу двигателя.

Передняя подвеска –телескопическая вилка, задняя- маятниковая с двумя масляными амортизаторами. Передний торомоз ускутера Вайпер Актив дисковый, задний – барабанный.

Особое внимание привлекают 17ти дюймовые колесные диски. Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях. Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях

Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях

Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях.

• Габаритные размеры модели Viper.
• длина 1900 мм
• ширина 660 мм
• высота 1075 мм

Масса: 100 кг Полезная нагрузка: 120 кг

Теперь, минусы. Стоит отметить не лучшее качество пластика, небольшой размер топливного бака (3,5 литра) и жесткие задние амортизаторы.

Однако невысокая стоимость модели, доступность и дешевизна запчастей позволяютмопеду Вайпер Актив пользоваться неизменной популярностью среди мотолюбителей.

Панель управления, подвеска, тормозной механизм

Электромеханическая панель управления включает в себя все необходимые приборы, такие как спидометр, тахометр, датчик топлива и др. Тормозная система представлена в виде дискового механизма спереди и барабанного сзади. Система тормозов надежно справляется со всеми задачами, которые перед ней стоят. Мопед в считанные секунды реагирует на малейшее воздействие рукояти тормоза.

Подвеска обеспечивает качественной амортизацией. В задней части скутера установлена маятниковая подвеска с двумя пружинными амортизаторами. Спереди эксплуатируется стандартная телескопическая вилка.

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм (Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор) и крутим двигатель

1. Если искра появилась значит пробит колпачок — меняем на новый.
2. Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

1. Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
2. Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую

В вашем браузере отключен JavaScript

Электрическая система скутера — устройство и принцип работы

Система электроснабжения скутера обеспечивает подачу тока на свечу, лампочки и датчики для их нормальной работы. Электросистема скутера состоит из:

• генератора;
• стартера;
• свечи;
• аккумулятора;
• лампочек поворотов, стопов, передней фары;
• сигнала;
• датчиков;
• электропроводки;
• реле — регулятора.

Основной деталью этой системы является генератор. Он состоит из ротора, статора, нескольких катушек и датчика системы зажигания. Во время вращения статора в роторе возникает электрическая энергия, которая распределяется на катушки и дальше к потребителям тока.

Например, чтобы воспламенить топливо ток ротора поступает на коммутатор и катушку зажигания, которая создает мощные высоковольтные импульсы. От этого возникает сильная искра, которая и зажигает горючую смесь.

Еще одной важной деталью, питающейся током генератора, становится аккумуляторная батарея. Она является химическим накопителем электроэнергии и питает лампочки, датчики, стоп — сигнал, которые подключены к ней через реле — регулятор

Кроме этого она служит для запуска двигателя электростартером, при этом батарея теряет часть своего заряда. Пополняется запас энергии аккумулятора за счет электричества, вырабатываемого генератором при заведенном моторе скутера. Даже полностью заряженный аккумулятор непрерывно потребляет часть тока генератора во время его работы.

Как определить неисправности электрики скутера

Электрическая система скутера имеет множество уязвимых мест, в которых могут произойти поломки. В отличие от других систем, где поломку можно определить визуально или при помощи замера износа детали, поломку электрооборудования определить гораздо сложнее. К примеру, одной из частых поломок в системе являются разрывы или другие повреждения электропроводов. При этом, чтобы определить в каком именно месте нарушена целостность провода заднего поворота или стоп — сигнала, нужно разобрать пол скутера. Но существует возможность определить примерное место разрыва с помощью замера силы тока.

Для проведения таких замеров существует специальный прибор — тестер. С помощью такого прибора можно определить сразу три показателя в системе электрооборудования:

1. ток — применяя тестер как амперметр;
2. напряжение — тестер используется как вольтметр;
3. сопротивление — прибор применяют как омметр.

Измерение производится присоединением острых концов щупов к местам измерения. При этом на цифровом датчике появится показание замера, а на шкале результат обозначит отклонившаяся стрелка. При осуществлении замера необходимо правильно присоединить щупы прибора к приборам электроцепи. «Плюс» тестера (обычно красного цвета) должен соединяться с «плюсом» в электросети скутера. Ну а «минус» (черный провод) — соответствовать «минусу » электрики. Если перепутать полярность, то цифровой тестер покажет минусовое значение на экране, а стрелка тестера со шкалой упрется в левый край шкалы.

Самые распространенные поломки электрооборудования их ремонт и замена

Одной из самых распространенных проблем в системе электрики скутера является износ аккумуляторной батареи. Определить такую поломку очень легко с помощью тестера. Нужно аккуратно дотронуться щупами до клемм аккумулятора. При этом датчик должен показать около 12 вольт, если батарея исправна и заряжена. Если до измерения скутер долгое время не эксплуатировался и аккумулятор не заряжался от зарядного устройства, он выдаст меньший вольтаж. При этом необходимо зарядить аккумулятор и повторно произвести замер. Если показатель не изменится или будет ниже 12 вольт, то батарея не заряжается, а следовательно подлежит замене.

Следующей проблемой может стать износ щеток генератора или нарушение целостности обмотки. Чтобы выявить эти поломки следует так же провести замеры тестером. Сначала следует проверить вырабатываемые вольты и амперы генератора. Эти измерения позволят судить об износе щеток и необходимости их замены. Для замены щеток генератора лучше всего обратится в автосервис, так как неопытный водитель может нарушить целостность обмотки генератора во время монтажа, что повлечет за собой еще более серьезный ремонт.

Для ремонта электрооборудования скутера желательно использовать оригинальные детали, прописанные изготовителем в инструкции скутера.

Как заменить неисправный реле-регулятор на скутере?

Если на контакты аккумуляторной батареи не подаётся зарядный ток при исправно работающем генераторе ― нужно менять стабилизатор. Заменить его самостоятельно не составит труда.

Для этого нужно проделать следующее:

1. Установить скутер на центральную опору.
2. Найти место расположения прибора в конкретной модели мопеда. Если найти сразу не удаётся ― можно воспользоваться инструкцией по эксплуатации.
3. Произвести демонтаж облицовки. В зависимости от модели мопеда стабилизатор может находиться на передней части (под передним пластиком), в задней части либо под сиденьем. В этом случае снимается подседельное пространство вместе с сиденьем.
4. Открутить прибор с посадочного места с сохранением крепежа. Как правило, реле крепится к раме скутера болтом, реже саморезом.
5. Отсоединить фишку разъёма и закрепить новый регулятор крепёжным элементом. Установленный прибор должен иметь распиновку и разъем, аналогичные заменённому, и подходить по параметрам именно для этой модели скутера.
6. Подключить реле-регулятор на скутере в стандартный разъем и собрать остальные запасные части в порядке, обратном разборке.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

• центральный замок;
• источник зарядки аккумулятора – генератор;
• ограничитель напряжения;
• системы образования и контроля искры;
• управляющие элементы для фар, стоп-сигнала, поворотов;
• индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

• ABM — Sprinter 150, Vulcan 150
• Alfamoto — Bison 150, Fighter 150, Saigak 150
• Baotian — BT151 T-2, BT125Т-2/17
• ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
• CPI — Oliver Sport 125, Oliver City 125
• Corsa — Fratello 150
• Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
• Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
• E-Moto
• Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
• Fada — FD150QT-15
• Honling — Boomerang 125, Joker 125
• Hyosung — MC 150
• Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
• Jialing — JL125T, JL150T-6, JL150T-7
• Кeeway — Аrn 150, Focus 150
• Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
• Kinroad — XT125T-8, XT150T-8 Wind Hunter
• Kymco — Grand Dink 125, Grand Dink 150, Agility 125
• Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
• Patron Rus — Leo 125, Major 150
• Qingqi — QM125T-R
• Reggy — Fantom RG125S1250-1251
• RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
• Skymoto — Bravo 150, Rio 150, Asia 150
• SYM — VS-150, RS-125, RS-150
• Vento — Phantom GT5, Hantera GT5, Triton R4
• Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150
• Xinling — TXM125-E, TXM125 Winq
• Yinxiang — YX150

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.
