Спортивный вариатор на китайском скутере – основы установки и настройки

Видео: Как собрать кикстартер на скутере

Всем хорош двигатель 139QMB. Вполне надежен, неприхотлив легко поддается тюнингу, ремонту,обслуживанию и т.д. Одно только огорчает: надежность механизма запуска оставляет желать лучшего. Нет, кикстартер функцию свою как бы выполняет — это без проблем.

Проблема заключается в том, что по истечении определенного пробега, детали пускового механизма ржавеют и закисают, что приводит к ухудшению подвижности заводной лапки. Которая после запуска так и остается висеть в нажатом положении. Кому охота раз за разом руками ставить ее на место? Правильно,-никому. Поэтому покупаем смазку, берем инструменты в руки и приступаем к «лечению» этого капризного узла.

Ремонтировать кикстартер сегодня мы будем на самом обычном скутере китайского производства Pioneer Matrix, который оснащается двигателем 139QMB.

После снятия крышки вариатора и осмотра механизма кикстартера ничего подозрительного я не увидел и поэтому решил полностью разобрать весь механизм, для того что бы выяснить причину неисправности.

Внутренний механизм оказался без видимых повреждений

Начинаем разборку с откручивания стяжного болта на заводной лапке.

Теперь нам нужно снять стопорное кольцо

Снимать стопорное кольцо лучше всего вот такими щипцами

Во время разборки механизма не потеряйте упорную шайбу она стоит под стопорным кольцом.

Далее снимаем храповик и сектор вместе с пружиной

После осмотра всех деталей мне стало ясно, почему кикстартер зависал в нажатом положении все трущиеся поверхности работали без смазки что и привело к зависанию рычага.

Вот на этом фото, посмотрите ось храповика с остатками заводской смазки, которая со временем засохла и стала похожа на грязь.

1 Классификация моторов и варианты модернизации

На сегодняшний день скутеры выпускаются с несколькими типами моторов. Самый популярный вариант малокубового движка – китайская модель 139qmb c рабочим объемом 49,6 кубиков. Далее следует модель 153QM объемом 150 кубов и 157QMJ на 150 см3. Таким образом, в пределах каждого из типов китайских моторов основные детали двигателя в принципе взаимозаменяемы. Это означает, что поиск деталей становится несложной задачей.

Раньше наиболее популярными комплектами для тюнинга скутеров были “киты” от итальянских производителей Pallinni, Mallossi или Metrakit. Данные тюнинг-наборы, как правило, включают в себя огромный комплекс деталей, аксессуары и оборудование для проведения тюнинга скутеров от известных европейских, японских и китайских производителей. Однако в случае с мопедами китайского производства, тюнинг с помощью европейских “китов” слишком дорог для рядовых мотолюбителей, а китайских скутеров на наших дорогах с каждым годом становится все больше и больше.

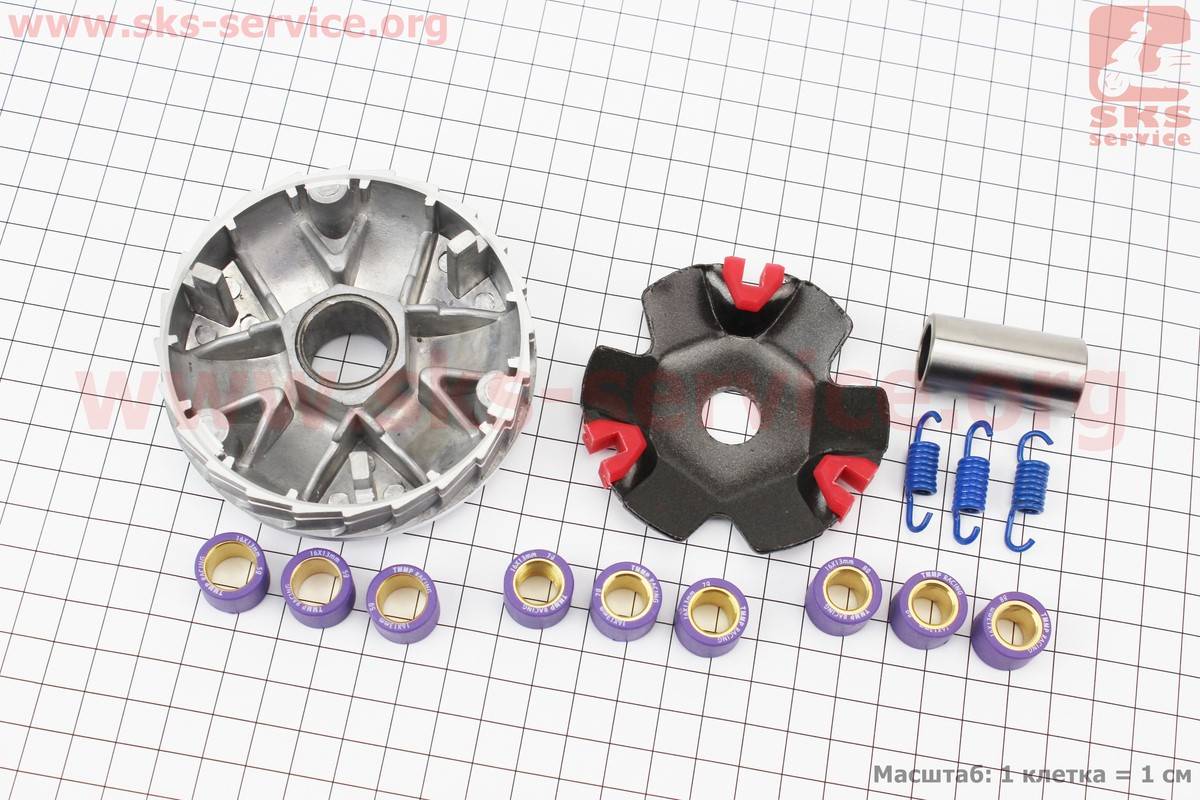

Тюнинг-набор для скутера

Сегодня тюнинг скутера в основном сводится к увеличению кубатуры мотора. Больше всего тюнингуются двигатели 139qmb объемом до 50 кубиков. Например, вместо штатного поршня и цилиндра на 39 миллиметров устанавливаются более широкие аналоги с диаметром поршня от 44 до 50 миллиметров. В отличие от моделей европейского и японского производства тюнинг “китайцев” в основном сводится к увеличению кубатуры, как следствие повышению мощности двигателя и необходимости соответствующей настройки вариатора и других деталей. И если с 44-миллиметровым поршнем можно оставить заводскую головку блока цилиндров, то при замене 39-ти на 52-миллиметровый вариант придется уже менять и ГБЦ и производить перекалибровку карбюратора. Таким образом, самый простой способ увеличения кубатуры для двигателя 139qmb – это установка 44 миллиметрового поршня, при этом нужно будет приобретать и дополнительные прокладки. Что касается более кубатурных двигателей китайского производства (157QMJ и 153QM на 150 см3), то они построены на идентичной платформе и внешне отличаются от модели 139qmb лишь большей длиной.

Вариации на ручку

Итак, с общими принципами изменения передаточного отношения все должно быть ясно, теперь самое время приступить к механизму этого изменения, то есть как заставить шкивы вариатора скутера сдвигаться и раздвигаться именно тогда, когда это требуется. Для этого сразу оговоримся, что в скутерном вариаторе принято выделять ведущий шкив (находится на коленвалу) и ведомый (находится на валу сцепления). В недрах ведущего шкива находятся специальные грузики цилиндрической формы (иногда также называемые роликами). Эти облитые пластиком металлические втулки помещены в специальные канавки, в которых они могут двигаться в радиальном направлении. Если перемещать грузики в ведущем шкиве от центра наружу, то они неизбежно будут сдвигать щеки шкива вместе. На самом деле, разумеется, движется лишь одна щека шкива вариатора, но это не принципиально. При вращении шкива грузики под действием центробежной силы стремятся наружу и, сдвигая щеки шкива, выталкивают наружу ремень. Чем быстрее вращается шкив, тем сильнее центробежная сила, действующая на грузики, и тем дальше наружу сжимающиеся щеки шкива вытолкнут ремень. Ведомый шкив не имеет грузиков, зато имеет большую пружину, которая постоянно стремится сжать его щеки вместе и вытолкнуть ремень наружу. Как и ведущий шкив, ведомый имеет лишь одну подвижную часть – внешнюю (именуемую в иностранной литературе torque driver). Именно торкдрайвер движется либо наружу, преодолевая сопротивление пружины и давая возможность ремню «провалиться» внутрь шкива, либо, наоборот, внутрь, ближе к зафиксированной части шкива. Таким образом,изменение рабочих радиусов шкивов вариатора скутера происходит всегда синхронно. Когда в ведущем шкиве ремень выходит наружу, то в ведомом, преодолевая сопротивление пружины, ремень, наоборот, продвигается внутрь, ближе к оси шкива вариатора.

Для более полного понимания процесса посмотрим,как ведет себя вариатор скутера при разных режимах работы двигателя. На холостом ходу частота вращения ведущего шкива вариатора минимальна. На грузики хоть и действует определенная центробежная сила, ее недостаточно, чтобы вывести ремень наружу. Ведь для этого требуется преодолеть сопротивление большой пружины ведомого шкива! Но вот газ открыт, обороты коленвала подскакивают, и теперь центробежной силы, действующей на грузики, уже достаточно, чтобы вытолкнуть ремень вариатора в ведущем шкиве чуть наружу.

Муфта ведущего шкива:

крышка; направляющая пластина; корпус муфты; ролики. центробежное сцепление

Когда газ закрывается во время движения, какое-то время происходит торможение скутера двигателем, пока не выключится центробежное сцепление. Как только оно выключается, под действием большой пружины ведомого шкива ремень принимает свое исходное положение, как при работе на холостом ходу скутера. Но как правило, сцепление скутера выключается только при почти полной остановке (10 – 25 км/ч).

Кстати, о сцеплении скутера. Устройство это, хоть и выполняет самостоятельные функции, очень тесно связано с самим вариатором скутера: при неправильной работе сцепления не будет правильно работать и вариатор, и наоборот. Скутерное центробежное сцепление – это почти всегда три колодки типа тормозных на барабанном тормозе, которые под действием центробежной силы выходят наружу и зацепляются с барабаном сцепления. Сам узел сцепления закреплен на ведомом шкиве вариатора и вращается, а вот барабан сцепления – на валу, который посредством несложного редуктора передает момент на заднее колесо. Таким образом, чтобы заставить скутер ехать,надо заставить крутиться барабан сцепления. Происходит это, как только ведомый шкив вариатора скутера наберет достаточную скорость вращения, чтобы центробежная сила стала достаточно велика, и колодки могли преодолеть силу упругости пружин сцепления, препятствующих их свободному движению наружу. Эти же пружинки и «выключат» сцепление, сжав колодки вместе, когда скорость вращения ведомого шкива упадет ниже критического для срабатывания сцепления уровня. Как видим, система проста. И действует практически безупречно, сводя управление силовым агрегатом к выкручиванию ручки «газа» (отсюда, кстати, пошло название одного популярного скутерного журнала: Twist’n’go – «Крути и езжай!»). Что не в последнюю очередь определило нынешнюю волну популярности скутеров.

На этом видео вариатор в действии. Показано как нельзя лучше.

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

  1. Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
  2. Теперь с вала необходимо снять опорную шайбу.
  3. И потом снимаем втулку храпового механизма кикстартера.
  4. После этого надо снять фиксирующую шайбу ведущего шкива.
  5. Теперь берем внешнюю половину ведущего шкива и снимаем ее.
  6. Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
  7. Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
  8. После этого можно снять шкив вариатора скутера в сборе.
  9. Далее по очереди шлицевая шайба, снимаем.
  10. Теперь приводная шестерня стартера, как на фото, снимаем ее.
  11. Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
  12. Продолжаем, далее необходимо снять с вала дистанционную втулку.
  13. Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
  14. Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

  • Заментая выработка
  • Если на пластиковой рубашке есть дефекты, например сколы или царапины.
  • Если плохо соединение пластиковой рубашки и металлической втулки
  • Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива.
Основное что характеризирует справность роликов это округлость и масса.
Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

  • Недопустимо использование роликов разной массы.
  • Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
  • Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

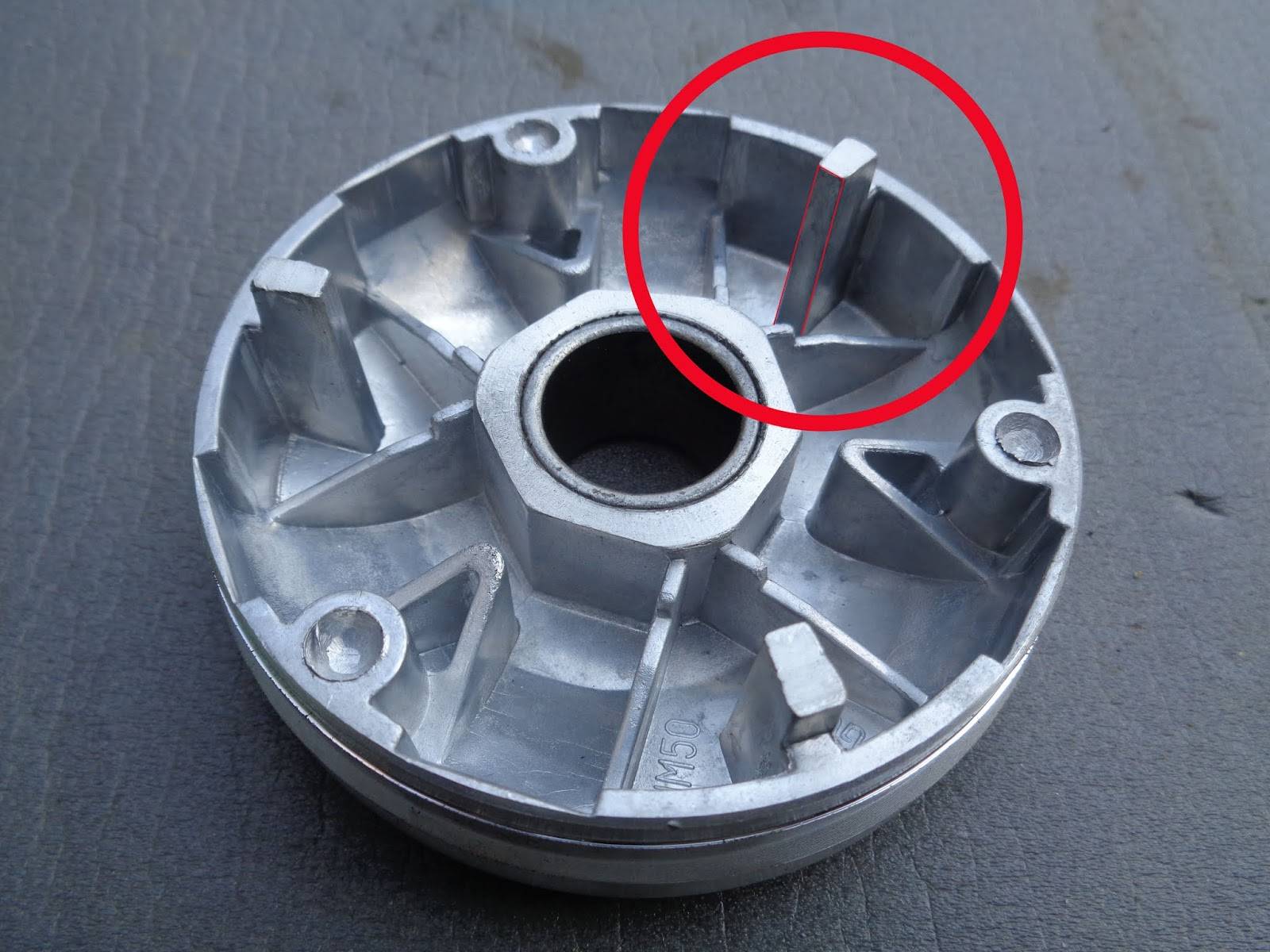

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Устройство вариатора на скутере

Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

Составляющие вариатора

Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.

От автомобильного, вариатор скутера унаследовал:

  • два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
  • ремень (его форма – трапециевидная, в отличие от автомобильного).

Вот и всё наследие.

Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.

Подробнее о принципе работы

Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.

Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.

За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.

Настройка вариатора на скутере

Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.

Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.

Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.

Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.

Ремонт вариатора на скутере. Замена элементов

Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.

Чтобы узнать причину неисправности, следует вариатор разобрать:

  1. Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
  2. Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
  3. Когда ремень и половинки шкива готовы, снимаем и ролики.
  4. Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
  5. После выявления неисправностей собираем вариатор в обратной последовательности.

Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.

Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.

Какие грузики ставить в вариатор 139qmb

Начать надо с ревизии своего двигателя – а каков у него диаметр цилиндра? Если 39 мм, то ни скорости более 70 км/ч, ни приличной динамики от него не получишь. Может быть 44 мм, тогда со скоростью все будет обстоять нормально, но динамики, сравнимой с японцами, скутер не достигнет. И, наконец, диаметр 47 мм означает, что тут все в порядке, с ЦПГ ничего делать не надо. Если возникает необходимость замены ЦПГ, эта операция подробно описана здесь.

Еще один вариантный узел – это карбюратор. Он может иметь воздушную заслонку (золотник) простой цилиндрической формы или более сложной, с вырезом спереди и направляющими по бокам.

Первый карбюратор имеет, как правило, металлическую крышку, второй – всегда пластмассовую. Первый карбюратор менее совершенный, он не может работать с малым сопротивлением впускного тракта, а значит, 3-5 км/ч максимальной скорости и немного динамики с таким вы не доберете. То есть тут вопрос, а не заменить ли его на тип 2. А если он у вас уже с фигурным золотником, все хорошо.

Начнем с варитора. Любой тюнинг начинается с того, что вариатор нужно правильно снять. Для откручивания гайки его крепления нужна какая-то деталь, которая, будучи прикручена к картеру, зафиксирует зубчатку, например, вот такая.

Конкретное исполнение может быть и другим, важна идея: фиксировать надо именно зубчатку. Попытки открутить эту гайку, удерживая коленвал за генератор (некоторые так делают), чреваты. Также не советую использовать в этой операции ударные гайковерты, были случаи проворота цапфы коленвала в щеке.

Простейший тюнинг – замена грузиков вариатора на более легкие. В вариаторе используются грузики размера 16х13, Хонда. Для получения наилучшей динамики поставьте 6-граммовые. Но все-таки штатный вариатор имеет узкий диапазон и неровную передаточную характеристику, что приводит к небольшому провалу при разгоне и недобору максимальной скорости. Для реализации всех возможностей двигателя лучше поставить тюнинговый вариатор, например Малосси 51 7484. Для его установки необходимо изготовить шайбу, см. чертеж:

Вариатор ставится с его втулкой. Прилагающиеся в комплекте пластмассовая шайба и желтая пружина в нашем случае не нужны. Изготовленная шайба ставится первой, под упорную пластину вариатора. Бывают случаи, когда упорная пластина не налезает или с трудом налезает на вал. Силу применять не надо, лучше слегка развернуть отверстие в пластине.

В принципе, на этом тюнинг варитора можно закончить, но остается еще один неиспользованный резерв – ремень. В силу каких-то не до конца понятных мне соображений китайцы комплектуют свои двигатели укороченными ремнями. Возможно, это связано с невысоким качеством ремней, а так закладывается резерв на его вытягивание со временем. Но с таким ремнем диапазон вариатора сужается.

Двигатель 139QMB может иметь два исполнения: с коротким вариатором, под 10-дюймовое колесо, и с длинным, под 12-дюймовое. Для полной уверенности сосчитайте число болтов, крепящих крышку вариатора. Если их 8, вариатор короткий, если 9 – длинный.

В короткий вариатор завод ставит ремень 669х18, а надо на 20 мм длиннее! Мое мнение, это слишком, от диапазона вариатора отрезается едва ли не четверть. В длинный вариатор ставится 730х18, он короче оптимума на 8 мм, это вполне терпимо, но тоже дает небольшое сужение диапазона.

Если у вас короткий вариатор, то есть смысл поставить ремень 690х18 от Сузуки AD100, но только качественный! Ведь запаса на вытягивание уже не будет. Я ставил Мицубоши и вполне доволен результатом. Если у вас длинный вариатор, но ремень вы все равно хотите заменить, поставьте от Пьяджо, 736х18. Этот ремень хорош и тем, то некачественных подделок на него не бывает.

Если у вас карбюратор тип 1, то на этом тюнинг можно считать законченным, а если тип 2, то имеет смысл немного повозиться и с карбюратором. Начните с ревизии пути засоса воздуха – там не должно быть ничего лишнего. Втулка в крышке фильтра, насадка с сеточкой на конце воздушного шланга – все это убрать. Поролон фильтра можно заменить на красный Малосси. После этого поднять иглу на 0,5 – 1 мм, это делается подкладкой шайбочек (например, от крепежа М2) под упор иглы. Признаком, что в этом вы перестарались, является работа двигателя «через такт» при старте, тогда опустить иглу на 0,25 мм. Пластиковая крышка этого карбюратора имеет выступ (штырь), на который насаживается пружина мембраны, его длина примерно 20 мм, а надо 7-8. Лишнее откусить. Со всеми этими переделками мой Джалинг 10 показал скорость 93 км/ч (по гаишному радару) и динамику примерно как у Дио 27 в стандарте. Остается добавить, что такой тюнинг на долговечности движка практически не сказывается.

Как установить вариатор Сафари

Для правильной и корректной установки вариатора как в снегоходы, так и буксировщики, необходимо пользоваться инструкцией производителя и соблюдать правила техники безопасности. Аппараты должны быть обесточены, все их системы должны быть исправны, в противном случае велика вероятность некорректной работы вариатора.

В случае нахождения в процессе монтажа неисправности ее необходимо устранить до полной установки. Также для монтажа трансмиссии вариатора сафари не потребуется специальных ремонтных навыков, лишь ключи для регулировки зазоров должны иметь различные головки.

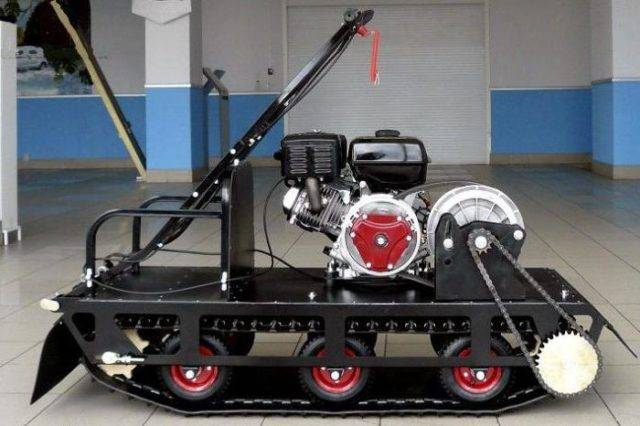

Установка вариатора Сафари на мотобуксировщик

В части установки прибора на мотобуксировщик производителем не предполагается особых отличий. На большинстве буксировщиков предусмотрено штатное место для монтажа вариатора, который по своим габаритам подходит для данных креплений. Последовательность установки аналогична для снегоходов, однако при настройке холостого хода и набора крутящего момента присутствуют свои нюансы. Буксировщику без надобности набор высокой скорости – упор сделан на тяговые характеристики. Поэтому при настройке необходимо выставлять зазоры и прижимную силу шкивов с учетом характеристики повышенной тяги аппарата.

Установка вариатора сафари на «Буран» и «Тайгу»

Для установки данного аппарата в корпус снегохода необходимо соблюдение определенных правил, указанных производителем:

  • перед производством установки необходимо демонтировать старый аппарат и проверить работоспособность остальных систем буксировщика или снегохода, а также расчистить пазы для монтажа;
  • конус устройства должен быть подсоединен к коленчатому валу двигателя снегохода одной частью, другой при помощи резьбы соединяется с упором;
  • шкивы устанавливают при помощи крепежа в штатные посадочные места, между ними должен быть закреплен ремень (в последующем должна быть проведена регулировка холостого хода и установлены);
  • после установки корпуса необходимо произвести настройку работы системы с данным двигателем, помимо холостого хода ей подлежат зазоры между шкивами и прижимная сила пружины.

Важно! При установке данного аппарата в штатное место владельцу необходимо придерживаться строгих рекомендаций производителя. При неправильной установке отдельных элементов некорректная работа вариатора гарантирована

Вывод

Бесступенчатая трансмиссия стала отличным решением для городского транспорта. Она обеспечивает высокую комфортность езды, они экономнее и быстрее «механики» и «автоматов». Кроме того, она делает транспорт более экологичным. Вместе с тем, вариаторы довольно прихотливы и неспособны передавать большей крутящий момент. Компания Ricardo решила эти проблемы своей трансмиссией DSG, которой оснащены некоторые Bugatti Veyron. Однако большинство мощный автомобилей и в будущем будут оснащаться роботизированными коробками передач, тем временем как эксперименты автоконцернов с вариаторами будут продолжаться.
