Установка безконтактного электронного зажигания на мотоцикл с оппозитным двигателем

Переключатель П-200

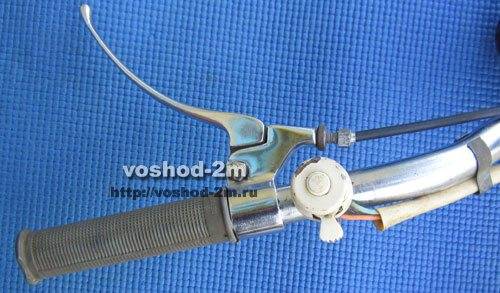

Переключатель света с кнопкой звукового сигнала (расположен на руле с левой стороны). Для коммутации цепи ближнего и дальнего света используется переключатель типа П-200 со встроенным кнопочным включателем звукового сигнала на три рабочих положения:
нейтральное – лампа головного света выключена;
крайнее правое – включен ближний свет;
крайнее левое – включен дальний свет.

Кнопка звукового сигнала имеет подвижный контакт, подсоединенный к массе, и неподвижный, соединенный с одним из проводов, идущим от клеммы звукового сигнала. При нажатии на кнопку контакты замыкаются, и замыкается цепь сигнала.

Установка БСЗ от ВАЗ 2108

У нас заводское электронное тоже не найти, да и дешевле выходит раза в 2-3 Екатеринбурской (если бы и покупал то только ее). Самое дорогое в установке — катушка: «3012.3705» покупал на заказ. характеристики тут: https://oka113.chat.ru/electric/elektric.htm#top , обошлась ана мне в 46гривен. Коммутатор стоял от восьмерки, потом сгорел (на работающем двигле отключил аккум-р) потом купил «0529.3734» за 30грн.(и все затраты, а скока будет стоить ремонт если сгорит заводская?) хар-ки коммутатора: www.vtnauto.com/0529.htm — написано акум. отключать можна! (но лучше не пробовать). Датчик — 10грн. В купе -86грн(16 баксов против 55-ти) — по моему не дорого за электронику, которая комплектуется из деталей любых производителей.

Подключение смотри тут: https://www.roker.kiev.ua/techinfo/techinfo/638/dop/bsz.htm или в мото (N9/2002/стр.103)

Что дало: Точность в появлении искры в левправ. цилиндрах, работает двигатель мягко, не стучит шестернями ГРМ. Заводится с пол тыка (если не заводится тут ничего не поможет). Если проблемы не в зажигании — заведется без базара. ОЧЕНЬ стабильно работает даже на оборотах, при которых контактное заж-е начинает давать перебои, из-за этого повысились макс. обороты, а от сюда и мощность. Искра лупит страшно руками пробовать, без проблем ездит на свечах с отломанными боковыми электродами(по стандарту 1мм). Движок стал не переборчив к свечам — спокойно работает на всех, валявшихся в гараже, когда то забракованных. Карбюраторы стало проще и точнее регулировать(они стали очень чувствительными и диапазон регулировок расширился. Раньше чуть недокрутил- не едет(переливает), перекрутил- давится, а золотую середину не найдеш. Щас, недокрутил- стал чуть послабее в мощности, но едет; немного перекрутил- жрет больше, зато рвет как зверь. Ну и если чтото не то, сразу лезу в карбы(врятли зажигание). Если на не работающем движке оставить включенное заж-е — коммутатор сам через 2 сек. отключит питание — катушка не сгорит и окум. не сядит. Регулировать легко, просто выставь ВМТ, и крути корпус пока на среднем проводе датчика(зеленый) не появится напруга — измерять мультиметром.

Есть возможность поставить октан корректор (наверное очень удобно), будут деньги обязательно возьму. Если хочеш смотри тут: https://www2.zr.ru 4 номер за 2000год статья «опережение с запозданием».

Родная катушка подойдет(даже проще — не надо делать новое крепление), но не будет эффекта БЕШЕННОЙ ИСКРЫ — пуска с пол оборота, 1мм в свечах, появится геморой с карбюраторами, и т. д. Останется только стабильность, плавность хода, удобство без частых регулировок и высокие обороты.

В конфе пишут такое те, кто на практике не пробовал, или у них есть лишние деньги на заводское БСЗ. На счет пружинок и эксцентриков — на ладах с датчиком Холла они есть, а на урале нужно будет их только правильно отстроить. Масса шторки помоему не больше кулачка, разве что энерция будет не та из-за большего деаметра и того что по кулачку постоянно елозит контакт. Если сомневаешся в точности тарировки пружинок можеш сам настроить: https://lada-faq.lebedev.ru «Проверка и настройка центробежного регулятора УОЗ на машине» Я лично ничего не делал, и ниче — ездит. Хотя надо будет эанятся этим посерьезнее. Конечно оптимальными углы не будут,но не думаю что динамика и все такое увеличится на столько что захочется потратится на другое или мудрить дальше, разве что если делать нечего, а тогда для большего эффекта и вакумник захочется.Разницу в электронном расчете углов я почуствовать не могу (нет возможностей), а вот разницу в переходе с контактного на электронное не заметить не смог.

Еслибы я разбирался в электронике то попробовал бы собрать электронный регулятор. Есть идея использовать октан корректор с постоянной задержкой, не учитывающей обороты. тогда по идее график изменения угла от оборотов был бы прямым, примерно таким же как на графике механического регулятора, хотя врятли он будет оптимальным. Но хоть бить будет точно по графику, не так как механический.

Единственное чего нельзя делать,чего можно было раньше так ето отключать аккум-р и снимать со свечи провод обязательно его не замкнув (с зазором) на массу.

Конечна заводская система лучше (в плане углов опережения), но в целях упрощения конструкции пришлось. Цена — качество. На счет будет работать или нет я и сам сомневался до последнего, а как поставил — красата!

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

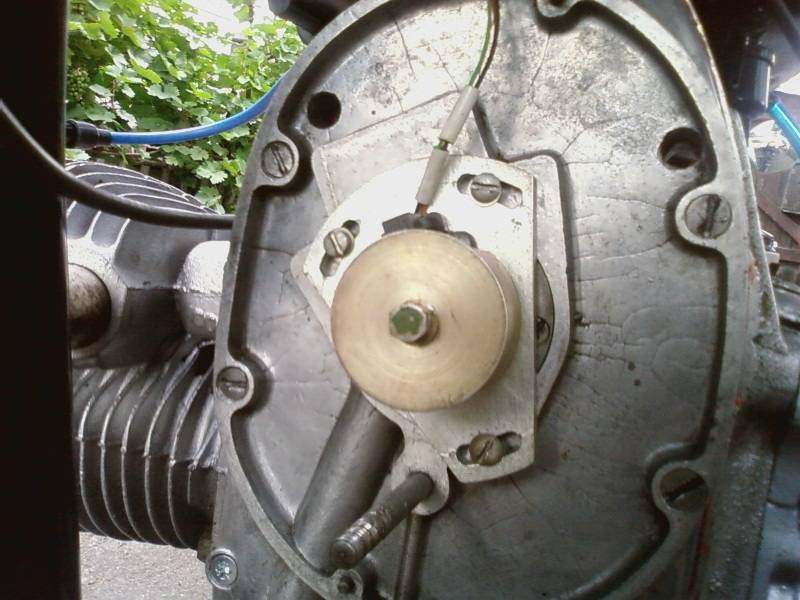

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Оставить механику или установить электронику

Возможно не все старые модели мотоциклов на ходу. Стоит и ржавеет в сарае у дедушки мотоцикл Урал, потому что не заводится.

Колеса крутятся, двигатель не заклинен. Может искра в землю, как говорят, уходит. Короче – надо смотреть систему искрообразования. Но и работающий мотоцикл, с контактной системой зажигания, доставляет неожиданные и малоприятные проблемы своему хозяину:

  • не заводится, когда это очень нужно;
  • с новыми маслосъемными кольцами в двигателе, свечи зажигания покрываются нагаром;
  • нет необходимой мощности двигателя при езде с максимальной нагрузкой;
  • скорость не набирается максимальная;
  • немного разрядился аккумулятор, не заводится двигатель.

Массу проблем создает контактная система зажигания, особенно тогда, когда движущиеся детали в ней уже поизносились, появились люфты, изменилась геометрия элементов.

Решается все просто — выкидывается все кулачковое зажигание, устанавливается современная электронная система искрообразования бесконтактного типа. Больше не придется заниматься неблагодарной работой по чистке контактов и бесконечной регулировкой зазоров в прерывателе. Всё это возможно благодаря простой, но при этом довольно надёжной конструкции мотоцикла. Так, например, довольно легко установить тепловой зазор и обеспечить регулировку клапанов на Урале своими руками, пользуясь только своими инструментами из гаража. Таким образом вы получите ценный опыт и сэкономите деньги на посещении мастерской.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах.
Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит
следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

002_moto_1211_080

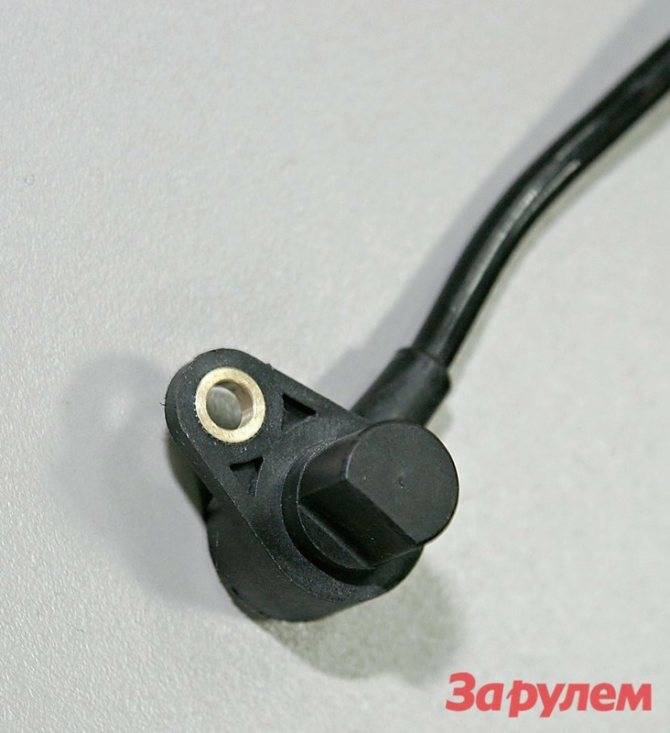

…и датчик положения коленчатого вала — вот три элемента системы управления впрыскового двигателя, без каждого из которых он работать не сможет (кроме неисправности катушки зажигания на многоцилиндровых моторах). К сожалению, при их отказе придется вызывать эвакуатор. …и датчик положения коленчатого вала — вот три элемента системы управления впрыскового двигателя, без каждого из которых он работать не сможет (кроме неисправности катушки зажигания на многоцилиндровых моторах). К сожалению, при их отказе придется вызывать эвакуатор.

ВЛЕЗАЙ — НЕ УБЬЕТ! Некоторые граждане считают, что при ремонте или диагностике электропроводки можно получить удар током. Это напрасно. У современных мотоциклов (как и автомобилей) напряжение в электросети 12 В. Это напряжение абсолютно безопасное для человека, к примеру, если вы возьметесь за оба полюса аккумулятора даже влажными руками, вы ничего не почувствуете. Единственным исключением является система зажигания, где напряжение во вторичной цепи (бронепровод — свеча) достигает десятков тысяч вольт. Тут лучше мокрыми голыми руками не хвататься, хотя о случаях получения человеком какой-либо травмы от высоковольтного провода мотоцикла я никогда не слышал. Вывод: бояться работать с электрикой мотоцикла не нужно. Любой бытовой прибор, работающий в сети 220 В, значительно опаснее.

Если двигатель не заводится, совсем необязательно сразу «переводить стрелки» на систему зажигания. Более того, ее отказы как раз крайне редки. Чаще всего причиной незаводки становится неправильная смесь: или слишком бедная (когда, например, заводим мотоцикл на морозе после долгого перерыва), или слишком богатая (когда на горячем двигателе водитель по забывчивости вытянул «подсос» или после падения, когда вытекающий из поплавковой камеры бензин успел «залить» цилиндр).

Бывает и так, что за время многих попыток завести мотоцикл подсаживается аккумулятор и одна неисправность сменяется другой: так, смесь уже может быть нормальной, а вот выдать искру при низком напряжении АКБ (а оно во время прокрутки стартером может падать до 6 В) уже не может. В этом случае, прежде чем что-то разбирать, подключите другой аккумулятор в помощь или — если его нет — попробуйте завестись с кика.

Если вспышки в цилиндре все же происходят, как правило, зажигание тут ни при чем. Но если мотор «как отрезало»: стартер бодро крутит коленвал, из глушителя пахнет бензином, а вспышки нет ни одной, пора проверить искру.

Для работы мотора в принципе нужно немного: чтобы подавался бензин (его количество может меняться в довольно широких пределах — именно поэтому при неисправностях, скажем, карбюратора, очень часто можно подобрать подходящий режим и доехать до дома, не трогая узел в чистом поле) и вовремя проскакивающая между электродами свечи искра.

Со временем подачи искры редко возникают проблемы. Так, например, задающий импульсы выступ (для карбюраторных одноцилиндровых моторов) находится на маховике генератора и таким образом, жестко связан с коленвалом. Практически с коленвала же считывает импульсы и датчик его положения в системах впрыска. Таким образом, главное — убедиться, что искра вообще есть.

Механическое или электронное

Отвинтите все внутренние и внешние болты и медленно опустите двигатель. Не используйте насилие и не помогайте изгибать валы из подшипников. После чистки очистите все части путем распыления в бензине или распыления машиной для обезжиривания в кухне и смойте теплой водой. Протрите тряпкой и высушите феном или осторожным дубильным пистолетом. При дооснащении необходимо тщательно проверить боковой зазор отдельных валов, завинтив два картона. С увеличенным зазором существует риск того, что наконечники шестерни не будут входить в отверстия и, таким образом, будут протекать со скоростью.

Система электронного зажигания на мотоцикл не имеет таких проблем. Тут практически нет взаимодействующих элементов. Поэтому, срок службы значительно выше. Также благодаря более совершенному искрообразованию, проблем в работе двигателя становится меньше. Владелец также избавляется от необходимости регулярно чистить контакты. Все это приводит к массовому распространению БСЗ на этой модели.

Это можно отрегулировать, вставив рейки между валом и латунной муфтой. В конце проверьте надлежащую функцию коробки передач и установите двигатель в соответствии с процедурой обратного хода. Мы можем смазать бумажные уплотнения герметиком, но достаточно смазать жир с обеих сторон. Силиконовый герметик можно также использовать вместо бумажного уплотнения, но прочность уплотнения бумаги будет иметь меньший боковой зазор валов.

Производитель не рассчитывал на это, и после затягивания картеров валы не должны были вращаться свободно! Следующие аббревиатуры используются в тексте ниже. В начале свечи не дают ни одной, ни десятки искр, чтобы сделать смесь более легкой.

  • Функция иммобилайзера.
  • Встроенный миниатюрный стробоскоп для правильной работы.

Очень важным фактором, влияющим на правильную работу двигателя, является время зажигания смеси. Однако это происходит не из-за длительного времени горения смеси. Существует еще одна очень важная причина, почему зажигание должно произойти в нужный момент — это долговечность двигателя.

Регулировка

Если вы выявили проблему со сбившимися фазами, тогда вам просто необходимо узнать, как выставить зажигание на мотоцикле Урал. Это вам значительно упростит жизнь в дальнейшем

Обратите внимание, что электронное зажигание на мотоцикл Урал регулируется совершенно по-другому

Итак, вам нужно отрегулировать зажигание мотоцикла Урал. Для работы понадобятся гаечные ключи, отвертка, желательно взять контрольную лампочку. Производится регулировка в следующем порядке:

  • Для начала устанавливаем двигатель в положение верхней мертвой точки первого цилиндра, причем это должен быть такт сжатия. Проверить это можно следующим образом, выкручиваем свечу, затыкаем отверстие бумагой и прокручиваем мотор. Когда полученную пробку выбьет, можно остановится, это и есть искомое положение.
  • Ослабьте крепление корпуса прерывателя, после чего его поворачивают до упора по часовой стрелке, а к контактам подсоединяют 12-ти вольтовую контрольную лампочку;
  • Включите зажигание и поворачивайте корпус прерывателя до момента включения лампочки. Как только она загорится, следует остановиться, и закрепить крышку. На этом установка угла опережения завершена.

Примерно также производится иж юпитер 5 регулировка зажигания. Теперь вы знаете как настроить эту систему вашего мотоцикла.

( 2 оценки, среднее 4.5 из 5 )

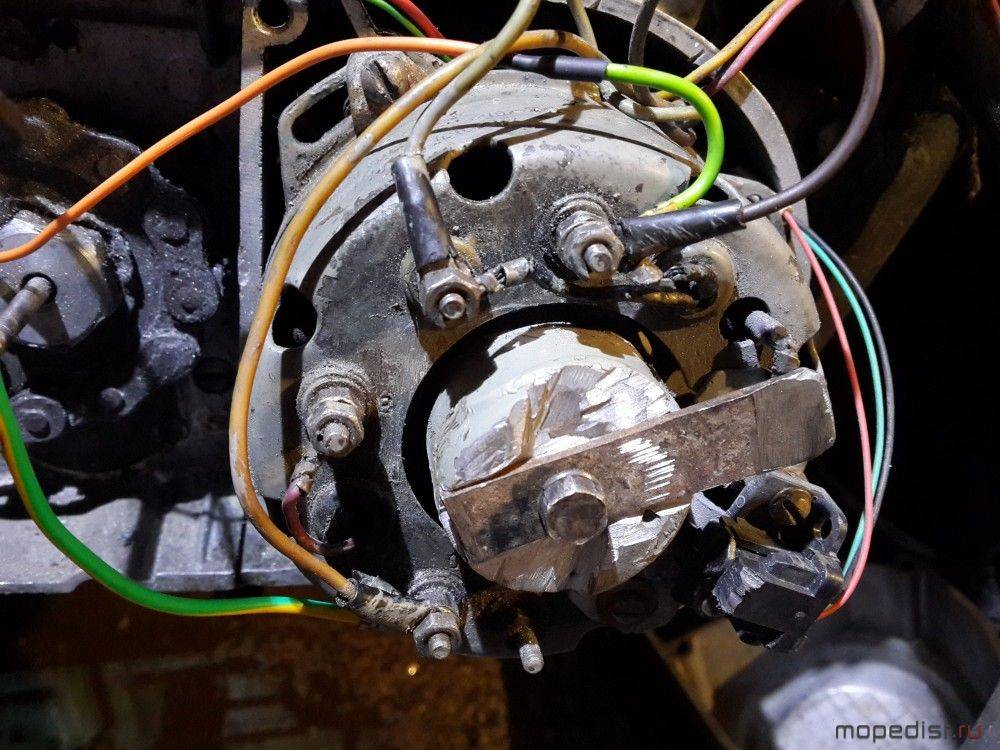

Уход за генератором мотоцикла восход – как снять, что проверить и правильно установить

Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.

Для того чтобы снять генератор, необходимо:

  • отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
  • отвернуть три винта, крепящие статор к картеру, и снять статор;
  • отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.

Проверка снятых деталей

После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.

Установка генератора

Установку произвести в обратной последовательности, при этом необходимо:

  • проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
  • затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
  • правильно произвести установку зажигания;
  • провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.

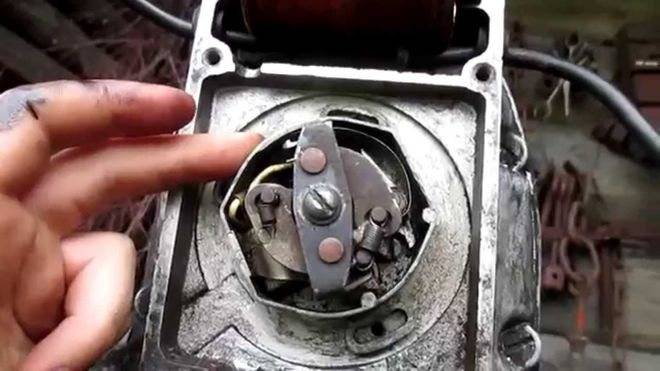

Устройство контактной системы зажигания.

В классической механической СЗ всем этим заведует одно устройство – прерыватель, механизм, определяющий момент формирования высоковольтных импульсов в СЗ бензиновых двигателей внутреннего сгорания. В классическом виде устройство включает в себя прерыватель тока низкого напряжения и центробежный регулятор опережения зажигания. Контакты прерывателя в определённый момент размыкаются, разрывая первичную цепь обмотки катушки зажигания (КЗ), что вызывает индуцирование тока высокого напряжения в её вторичной обмотке. Параллельно контактам подключен конденсатор для уменьшения искрения. Центробежный регулятор изменяет УОЗ соответственно изменению частоты вращения КВ. Рассмотрим его работу на примере ПМ-302.

Прерыватель состоит из неподвижного корпуса с контактами и конденсатором, эксцентричного ротора с центробежным регулятором и приводной вилки. Ротор вращается на носике распредвала (РВ), но жестко с ним не связан — привод ротора осуществляется через приводную вилку, которая зафиксирована на лысках РВ. Форма эксцентрика такова, что при вращении ротора контакты на корпусе периодически (2 раза на 1 оборот РВ) замыкаются и размыкаются. Центробежный регулятор, представляющий собой подпружиненные грузики на параллелограммной рамке, при увеличении оборотов смещает ротор относительно приводной вилки, сдвигая точку размыкания контактов, а следовательно, и искрообразования, которое становится более ранним.

Такая конструкция довольна проста и надежна. однако обладает рядом недостатков: — пружины должны быть тщательно подобраны для равномерной работы по цилиндрам и правильного графика УОЗ. Со временем пружины деформируются, что приводит к нарушению работы двигателя. Устраняется заменой пружин (требуется их попарная подборка). — на точность воспроизведения графика УОЗ влияет не только состояние пружин центробежного регулятора, но и состояние возвратной пружины самого контакта, ведь эксцентрику ротора приходится преодолевать и ее сопротивление. Этот факт неочевиден и зачастую игнорируется многими пользователями. — контакты, коммутирующие КЗ, со временем обгорают, что приводит к смещению точки искрообразования. Устраняется чисткой контактов, повторной регулировкой зажигания. Для профилактики данного явления контакты должны быть изготовлены из тугоплавкого сплава, что в современных изделиях не выполняется. — исключительно механическая природа механизма опережения зажигания определяет единственный график УОЗ, который невозможно изменить. В зависимости от кубатуры двигателя, передаточных чисел трансмиссии, условий эксплуатации этот график УОЗ может быть далек от оптимального.

Текст видео

Для своего мотоцикла Урал я решил выбрать БСЗ Саруман от Вадима Карамова. Данная бесконтактная система зажигания понравилась мне в первую очередь своей ремонтопригодностью, что особенно актуально в дальнем путешествии.

Дело в том, что это зажигание в основном состоит из простых и доступных запчастей, которые продаются в большинстве магазинов запчастей ВАЗ. Так же есть возможность заказать у Вадима комплектующие, которые он изготавливает, отдельно и не покупать целый комплект. Как например я приобрел сразу 2 оптических датчика, на всякий случай

Но по мимо ремонтопригодности данное зажигание имеет ряд очень полезных функций которых нет у других. Так например ФУОЗ данного зажигания позволяет использовать следующие режимы: — режим прогрева свечей — позволяет просушить свечи зажигания без их демонтажа, за считанные секунды. — ограничение оборотов двигателя до 4000 оборотов в минуту. — «Спорт» режим — при его включении момент зажигания смещается немного назад, что позволяет заливать в наш мотоцикл даже 95 бензин — режим «Тяга» — смещает момент зажигания немного вперед, что позволяет добиться лучшей тяги на низких оборотах.

Кроме всего перечисленного зажигание Саруман, позволяет устанавливать на мотоцикл Урал, катушку зажигания от автомобиля ОКА, которая даст нашему мотору очень мощную искру. Есть правда некоторые сложности с ее установкой в мотор оппозита, но оно того стоит.

Установку зажигания я начал с изготовления крепежного кронштейна для катушки зажигания от Оки. Но при установке катушки не обошлось и без напильника,впрочем как всегда))) После того как катушку удалось зафиксировать на моторе, я решил установить оптический датчик и шторку. К слову Карамов Вадим предлагает 3 вида датчиков: индуктивный, оптический щелевой и оптический на отражение.После взвешивания плюсов и минусов всех этих датчиков, я выбрал оптический датчик на отражение. Установка его довольно проста, главное обеспечить правильный заор между датчиком и шторкой, который должен составлять от 5мм до 7мм. Подключение электропроводки БСЗ Саруман не представляет из себя сложной задачи, так как Вадим прилагает к своему комплекту схему подключения, а проводка выполнена на столько просто что Вам остается просто соединить проводочки по цветам и все. Установка бесконтактной системы зажигания Саруман закончена.

О КАНАЛЕ «САНЯ ЧЁТОДЕЛ» _____________________________

Как нетрудно догадаться, прозвали меня так потому, что я постоянно что-то делаю. Я очень люблю работать и создавать что-нибудь своими руками. При этом я постоянно заставляю себя учиться чему-то новому и неизвестному. Как, например, в этих видео я ремонтирую старый мотоцикл Урал, на котором по итогам ремонта планирую отправиться в путешествие в Крым. Данный мотоцикл получит не только полный капитальный ремонт, но и подвергнется некоторому тюнингу. Обо всем что я делаю с мотоциклом, я подробно рассказываю в плейлисте «Ремонт мотоцикла Урал»

источник

Устранение проблем с системой зажигания на мотоцикле Урал

Регулировка зажигания мотоцикла Урал и Днепр

Проверка системы зажигания, в первую очередь, происходит с изначальной проверки работоспособности прерывателя

Важно обратить внимание на работу автомата зажигательного опережения, в которой нежелательно наличие различных нареканий. Показатели сопротивления первичной обмотки, которое измеряется тестером, должно составлять не менее 6 Ом

Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения

Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения

Напряжение такой обмотки должно составлять ровно 10 кОм

Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения. Напряжение такой обмотки должно составлять ровно 10 кОм.

Ремонт мотоциклов Урал и Днепр, как и многих других, не обходиться без всех этих манипуляций, направленных на оптимизацию его работы. Проверка зажигания на этом не заканчивается.

Далее происходит прозвон свечных колпачков и проводов с высоким напряжением. Показатели сопротивления, в этих случаях, должны разниться. У свечных колпачков должно быть примерно 2 кОм, а у проводов — практически нулевое (это важный аспект).

В ходе данных манипуляций проблема будет найдена и устранена.

Регулировка и ремонт зажигания в Урал и Днепр

Зажигание на мотоцикле может быть проверено при соблюдении следующего алгоритма действий:

  1. Берем самую обычную лампу накаливания, естественно рабочую. Один конец контакта провода присоединяем к «массе», а второй, который идет от прерывателя, подсоединяем к клемме. Настройка зажигания на мотоциклах Днепр и Урал осуществляется путем прокручивания коленвала до тех пор, пока полностью не совпадут отметины на картере и на маховике, имеющий букву «Р». Далее включаем зажигание, при этом отводя автоматные грузики до самого конца. При таком обстоятельстве, лампа накаливания должна моментально загореться. Если этого не произошло, т.е. лампа не загорелась, либо это произошло до момента полной разведенности грузиков, то необходима регулировка зажигания.

  2. Производим ослабление винтов на прерывателе. Далее нужно развести грузики до самого конца и потихоньку поворачивать конструкцию прерывателя до того момента, пока лампа накаливания не начнет гореть. Это происходит ровно также, как при замыкании контактов, когда искра проскакивает между электродами самой свечи. После проведения данных процедур, конструкцию прерывателя и его положение нужно надежным образом зафиксировать, используя крепежные винты. Стоит отметить, что во всех моделях МТ, угол опережения зажигания должен быть не меньше 34 градусов до мертвой точки.

Регулировка зажигания мотоцикла Урал

Вообще, установка зажигания на мотоциклх Урал и Днепр существенно увеличивает основные технические показатели данного мотоцикла. Настройка зажигания позволяет беспрепятственно заводить мотоцикл даже в самое холодное время года, когда превалируют стабильно отрицательные температуры. Кроме того, установка зажигания мотоцикла Урал позволяет оптимизировать и сделать нормальной работу мотора, увеличить фазу искры, что положительно влияет на те отработанные газы, которые выходят из трубы мотоцикла. Проще говоря, эти газы становятся менее вредными для здоровья человека и состояния окружающей среды.

Заключение, после регулировки зажигания

При правильной регулировке и установке зажигания, существенно снижается количество потребляемого горючего. Если у аккумулятора будет недостаточное напряжение, то мотор мотоцикла будет в любом случае запущен, естественно при условии, что произведена установка зажигания мотоцикл Днепр. На старых моделях мотоцикла Урал, в основном, отсутствует электронное зажигание, что является определенной проблемой для его обладателей. Отчаиваться не стоит, ведь регулировку зажигания можно вполне произвести самому, без обращения в специализированные салоны. Делать это нужно хотя бы для того, что бесконтактное зажигание позволяет существенно улучшить работу мотора, а также облегчит запуск вашего байка.

Регулировка зажигания Днепр видео

Регулировка сцепления в Урале

Свечи — основа работы двигателя

Не заводится мотоцикл Урал

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.

Кратко о бесконтактной системе зажигания

Бесконтактная система, устанавливаемая на все транспортные средства, предполагает в своем составе:

  • модулятор т.е. преобразователь магнитного потока в электрические импульсы;
  • датчики магнитного потока (допустим датчик Холла);
  • катушку зажигания, несколько отличающуюся по конструкции от традиционной;
  • коммутатор, распределяющий искрообразование;
  • коммутационные провода, клеммы, крепежные элементы.

Принцип работы бесконтактной системы зажигания не сложен. Вращающаяся пластина, установленная на валу, своими лепестками открывает и закрывает путь магнитного потока (магнитное поле образуется установленным магнитом), который фиксирует датчик Холла.

Эти разрывы поля имеют зависимость от положения вала распределителя. Импульс от датчика Холла (или аналогичного по назначению) возникает в определенный момент нахождения поршня в нужной точке для искрообразования. Далее, мгновенно, импульс передается в коммутатор и на катушку зажигания. Результат – образование искры в свечах зажигания.

Чтобы смонтировать систему зажигания на мотоцикл требуется или изготовить отдельные ее элементы (модулятор, пластина) своими руками, или приобрести готовые комплекты эсз типа Саруман или Совек.

Системы электронного зажигания от «Совек» и «Саруман», комплектация, особенности и различия.

Если нет желания изготавливать самостоятельно элементы электронного зажигания на мотоцикл Урал, то можно приобрести готовый для установки комплект. Достоинства готовых систем зажигания:

  • изготовление происходит в заводских условиях;
  • процедура технического контроля предусматривает не проверку отдельных элементов, а испытание работоспособности всей системы в целом;

Наиболее распространенные и доступные для приобретения сэз производства от «СовеК» и «Саруман».

1. «Саруман». Комплектация предусматривает два варианта – с оптическим датчиком или с датчиком Холла. В любой комплектации есть блок зажигания, площадка для установки датчика, модулятор со шторкой разрыва потока, монтажные провода и инструкция по установке.

Особенности комплекта «Сарумана»:

  • формирователь угла опережения зажигания (ФУОЗ) отдельный;
  • встроенная защита системы от перенапряжения генератора;
  • индикация светодиодная, для облегчения выставления зажигания
  • микропроцессорная прошивка делается под конкретную модель мотоцикла;
  • влагозащищенные, фиксирующиеся разъемы;

2. «СовеК». Предлагаются несколько вариантов систем зажигания. Микропроцессорного типа и обычная бесконтактная.

Комплектация может быть с катушкой зажигания и без нее. Включает в себя модуль зажигания, модулятор, коммутатор с встроенной ФУОЗ.

Технические особенности комплекта «Совек»:

  • микропроцессорный модуль может работать с различными катушками зажигания;
  • обеспечивается работа искрообразования, как при пониженном (6 вольт), так и при повышенном напряжении (16 вольт) в бортовой сети.

https://youtube.com/watch?v=rHV7Ssw5IJw

Особенности

Перед тем как настроить зажигание следует разобраться из каких элементов оно состоит на Урале. Это позволит избежать некоторых ошибок, а также точнее настраивать его. Если покупали мотоцикл с рук, то зажигание может быть самодельное, в этом случае его придется переделать.

Основным источником высоковольтного импульса является катушка зажигания, ее часто называют бобиной. Может использоваться от Оки. Она установлена отдельно от основного корпуса. Прерыватель (кулачки), который оснащен приспособлением для опережения угла зажигания. Пара свечей. Имеется комплект проводов для низкого и высокого напряжения. Также сюда относят источники питания, а также их выключатель.

Стоит обратить внимание, что в зависимости от сборки может требовать 6 или 12 вольт. Различие между этими системами в катушках

На двенадцати вольтовом используется катушка Б-204, на шести вольтовом Б-201. Схема подключения тут стандартная.

Прерыватель имеет достаточно сложную конструкцию, которая состоит из нескольких элементов. В корпусе установлены подвижный и неподвижный кулачок с регулятором, который работает от центробежной силы. Также там имеется конденсатор, который непосредственно контролирует искра-образование.
