Устраним неисправности карданного вала в

Карданные шарниры равных угловых скоростей базовых автомобилей

Карданные шарниры равных угловых скоростей обычно применяют в
приводах ведущих управляемых колес автомобиля. В зависимости от
конструкции их делят на шариковые (с делительными канавками и с
делительным рычажком), кулачковые (с диском и без диска) и сдвоенные
с крестовиной.

Шариковый шарнир с делительными канавками (рис. 5.4, а) имеет два
кулака 2 и 4, изготовленные заодно с валами 1 и 5. В кулаках
выполнено по четыре канавки, в каждую из которых заложены шарики 3.
Для центрирования вилок в одной из них устанавливается на штифте 8
центрирующий шарик 6 с лыской, которая нужна для прохода рабочих
шариков 3 при сборке. Штифт 8 фиксируют в свою очередь штифтом 7.

Рис. 5.4. Шариковые карданные шарниры:

а с делительными канавками; б с делительным рычажком

Средние линии канавок представляют собой окружности
равного радиуса с центрами О1и
О2,
которые находятся на одинаковом расстоянии от центра карданного
шарнира О. В результате при любом угле между валами рабочие шарики 3
удерживаются в плоскости, проходящей через точки пересечения средних
линий канавок 2 и 4 и делящей пополам угол между осями валов. При
вращении валов 1 и 5 крутящий момент передается от одного кулака к
другому через два шарика.

Сборка шарнира – селективная. Для этого подбираются шарики
одинакового диаметра в пределах жесткого допуска.

В шариковом карданном шарнире с делительным рычажком

(рис. 5.4, б) связь между ведущей звездочкой 11 и сферической чашкой
9, выполненной как одно целое с валом 15, осуществляется шестью
шариками 12, заключен-

ными в сепаратор 10. При повороте вала 15 относительно вала ведущей
звездочки делительный рычажок 14 через направляющую чашку 13
поворачивает сепаратор, и шарики устанавливаются в биссекторной
плоскости, т.е. плоскости, делящей угол между осями вала 15 и вала
ведущей звездочки 11 пополам. Крутящий момент в этом шарнире
передается через все шарики. Поэтому нагрузка меньше, чем в шарнире
с делительными канавками, и они могут передавать больший крутящий
момент.

На рис. 5.5 показан привод колес управляемого ведущего моста
автомобиля с кулачковым карданным шарниром равных угловых скоростей
с диском. В вилках 4 и 7 валов 1 и 6 выполнены цилиндрические пазы,
оси образующих которых перпендикулярны к валам. В пазах вилок
установлены кулаки 5 и 8, шарнирно соединенные между собой диском 9,
входящим в их вырезы. При передаче вращения, когда валы 1 и 6
расположены под углом, каждый из кулаков поворачивается одновременно
относительно вилки и диска. Оси пазов вилок лежат в одной плоскости
с осями валов и расположены на одинаковых расстояниях от точки их
пересечения. Поэтому точка пересечения осей пазов при любом
положении вилок находится в биссекторной плоскости.

Рис. 5.5. Кулачковые карданные шарниры:

а с диском в приводе управляемого ведущего моста автомобиля; б
детали кулачкового карданного шарнира с диском; в без диска; 1
ведущий вал; 2 поворотная цапфа; 3 уплотнительные манжеты; 4, 7 —

вилки; 5,8кулаки; 6 внутренняя полуось; 9

диск; 10 обод колеса; 11 камера шины; 12,17 вилки; 13, 16 кулаки; 14
шип; 15 паз

Кулачковый шарнир без диска (рис.5.5, в) состоит из вилок 12 и 17, в
которых установлены два кулака 13 и 16, соединенные между собой с
помощью шипа 14 и паза 15.

Кулачковые карданные шарниры могут работать при углах
между валами до 50.
Благодаря большой плоскости контакта поверхностей деталей,

через которые передаются нагрузки, кулачковые шарниры имеют
сравнительно небольшие размеры. Основной их недостаток – более
низкий КПД, чем у шариковых

шарниров. Они больше нагреваются, создают шум при работе, быстро
изнашиваются и требуют обильного смазывания.

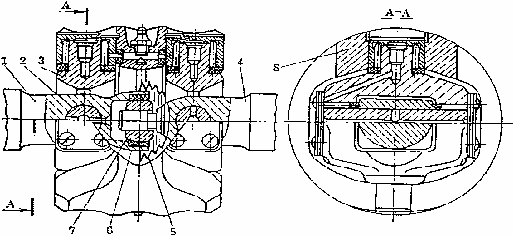

Сдвоенные карданные шарниры (рис. 5.6) представляют собой карданную
передачу с двумя шарнирами неравных угловых скоростей, у которой
длина карданного вала равна нулю, вилки расположены в одной
плоскости и центрирующим устройством обеспечивается равенство углов
наклона валов. Устройство состоит из сферической обоймы 6,
вставленной в уширение вала 1, сферического сухаря 7, установленного
на конце вала 4, и резинового защитного чехла 5. Валы 1 и 4 имеют
проушины. Втулки 2 соединяют валы с составными крестовинами 3.
Крестовины установлены в корпусе шарнира 8.

Рис. 5.6. Сдвоенный карданный шарнир

Сдвоенный шарнир может работать при углах между
валами до 40.
Недостатком такого шарнира является его конструктивная сложность, а
также то, что он не может передавать большие крутящие моменты из-за
ограничения давления иголок на палец крестовины.

Как провести балансировку своими руками?

Ниже описан старый, но эффективный метод восстановления кардана. Его недостаток заключается в больших временных затратах. Для проведения манипуляции понадобятся удобная смотровая яма или эстакада, грузики с разным весом. Последние можно заменить кусочками сварочных электродов.

Работы выполняются по инструкции:

1. Условно разделить трубу поперёк на 4 одинаковых отрезка. Число частей может быть увеличено в зависимости от силы тряски и большого количества свободного времени.
2. На первый кусочек кардана нужно прикрепить свинцовый грузик с примерным весом 30г. таким образом, чтобы он был надёжно зафиксирован на поверхности с возможностью легко снять его. Обычно для обеспечения такого закрепления используют металлический хомут, прочную клейкую ленту (изоленту или скотч), мягкую стяжку, проволоку и т.д. Если вместо груза прикрепляются электроды, то присоединяют больше двух штук одновременно. Их количество варьируется при уменьшении общей массы.
3. Провести тест. Для этого нужно выехать на гладкую дорогу и проверить степень вибрации. Если она стала менее ощутима, то выбран верный отрезок кардана для балансировки.
4. В том случае если уровень дрожания авто остался на прежнем уровне, следует зафиксировать грузик на следующей части вала, отмеченной в начале процедуры.

Повторять эти стадии работ необходимо до тех пор, пока не будет обнаружен тот отрезок кардана, при котором вибрация проявляется в минимальной степени. Далее нужно подобрать оптимальный вес грузика, при котором тряска исчезает совсем. Это идеальный вариант, однако при самостоятельной балансировке можно допустить остаточное чуть ощутимое дрожание машины.

Завершающим этапом балансирования вала этим способом является жёсткое долговечное прикрепление груза к кардану. Лучший вариант прикрепления – использование электросварки. Если такой возможности нет, то альтернативой станет вещество «холодна сварка». Нежелательный, но часто применяемый метод – надёжное затягивание грузика хомутом из металла.

Другие методики балансировки вала

1. Ещё один метод начинается со снятия кардана. Его укладывают на идеально ровную горизонтальную поверхность на металлические невысокие подставки. Расстояние между ними должно быть немного меньше длины вала. Деформированный кардан имеет смещённый центр тяжести. В подобном положении деталь прокрутится, и его утяжелённый участок окажется снизу. Этот метод может стать «предисловием» к уже описанному алгоритму. Благодаря ему, определение нужного участка трубы пройдёт быстрее. Однако найти идеально ровную плоскость для его применения не всегда возможно.
2. Использование анализатора частоты. Его можно собрать самостоятельно, но для отслеживания работы прибора нужно установить на компьютер специальную программу. Результаты колебаний на каждом отрезке трубы записывают, вычисляется место разбалансировки. Этот способ помогает справиться с вибрацией на продолжительный срок, но не устраняет её совсем.

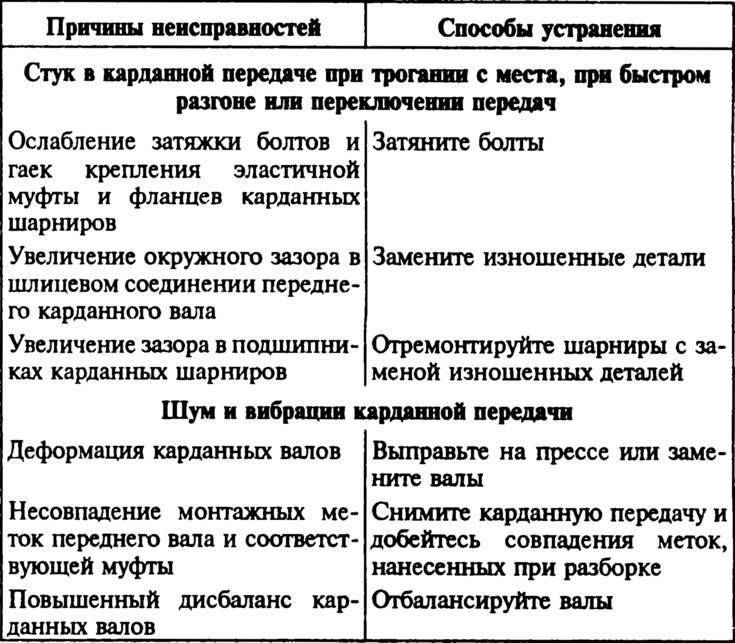

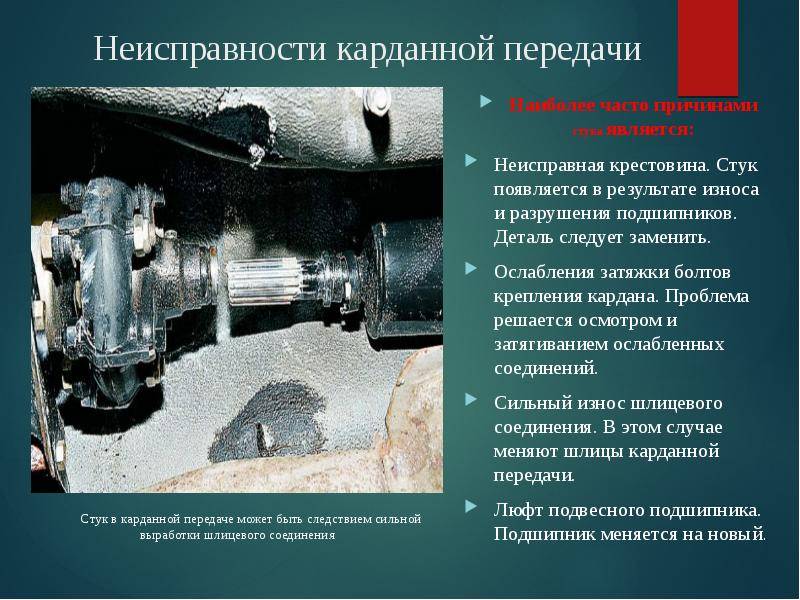

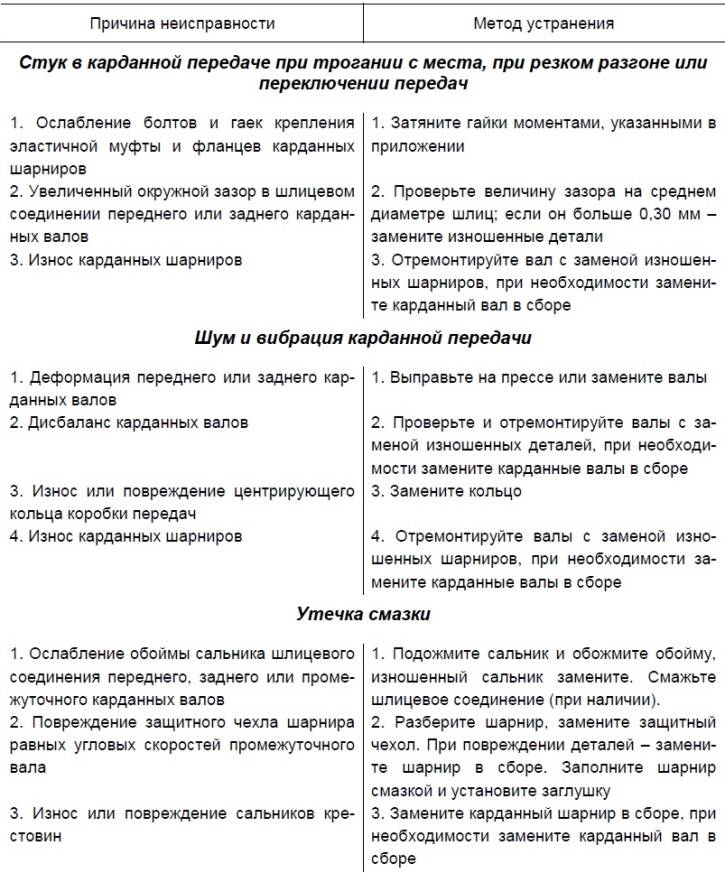

Признаки и причины неисправности

Для устранения проблемы важно определить причину повлекшую неисправность. Карданный вал довольно долговечная запчасть способная выдержать до 50.000 км пробега

Однако вечных деталей не существует. На проблемы шарнирной передачи указывают:

• звуки во время изменения траектории движения;
• неравномерный износ покрышек;
• переключение скоростей с рывками;
• шум, доносящийся из-под днища;
• рывки и вибрация при разгоне;
• биение рулевого колеса.

Часто поломке предшествует сильный износ шлицов, из-за которых карданная передача полностью выходит из строя, что может закончиться аварией на дороге. Также люфт может возникать вследствие:

• износа составных компонентов узла;
• неправильной установки детали;
• постоянной повышенной нагрузки;
• недостаточного количества смазки;
• некачественных материалов изготовления.

Ускорение износа обусловлено сверхдопустимым крутящим моментом, динамической нагрузкой, контактом вала и ступицы. После обнаружения неисправности нужно незамедлительно принять меры по ее устранению.

С некоторыми простыми поломками можно справиться своими руками в условиях гаража при наличии минимального набора инструментов и базовых знаний конструктивных особенностей карданной передачи. Серьезные неисправности рекомендовано устранять в сервисном центре, где работают высококвалифицированные специалисты.

Полезные рекомендации

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

1. При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
2. Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
3. Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

• постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
• не разгоняться резко;
• плавно трогаться с места;
• длительно не буксовать на машине;
• не экономить на качественных запчастях;
• проводить диагностические мероприятия;
• при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Разгибание проушин вилки, обрыв шейки шипа крестовины.

Причины возникновения неисправности:

1. Карданный вал работает с постоянной перегрузкой. Пиковые нагрузки на кардан, слишком велики, для данного типа смазки.
2. Заклинивание подшипников крестовины, отсутствие смазки.
3. Установка некачественных крестовин, вилок.

Устранение неисправности:

1. Не допускать превышения крутящего момента.
2. Установить на карданный вал предохранительную муфту.
3. Проверить исправность предохранительной муфты при ее наличии.
4. Увеличить интервалы обслуживания крестовин.
5. Использовать в ремонте, только оригинальные запчасти карданных валов.

Увеличенный износ шеек (шипа) крестовины карданного вала.

Причины возникновения неисправности:

1. Применяемый карданный вал не рассчитан на нагрузку, которую он передает в процессе работы.
2. Заклинивание игольчатых подшипников крестовины, отсутствие смазки, несоответствующий тип используемого смазочного материала.
3. Установка некачественных крестовин, при ремонте карданного вала.

Устранение неисправности:

1. Проверить мощностные характеристики рабочего устройства. Не превышайте величину крутящего момента и скорости вращения, предписанных в инструкции на сельскохозяйственную технику, на которой применяется карданный вал.
2. Увеличить интервалы обслуживания крестовины. Использовать соответствующую смазку, для шарнирных соединений карданного вала.
3. Ремонт кардана, следует производить в специализированных мастерских, при использовании оригинальных крестовин.

Чрезмерный износ профильных труб или шлицевых соединений.

Причины возникновения неисправности:

1. Недостаточное количество смазки в профильной трубе или шлицевом соединении карданного вала.
2. Неверно подобрана длина кардана.
3. Поврежден защитный кожух или пыльник кардана, влечет за собой попадание грязи в профильную трубу, шлицевую часть, происходит выкидывание смазки.

Устранение неисправности:

1. Увеличить интервалы смазки шлицевого соединения, профильной трубы кардана.
2. Проверить длину карданного вала. Заменить его на более длинный.
3. Произвести замену защитного кожуха, пыльника шлицевого соединения.

Техника безопасности установки карданных валов и их технического обслуживания.

Перед началом эксплуатации, необходимо изучить инструкцию по установке и эксплуатации карданного вала, а так же руководство по эксплуатации трактора и сельскохозяйственной машины.

1. Установка карданного вала, производится при выключенном двигателе трактора, вращающиеся части неподвижны. Не производите установку, обслуживание карданных валов, при включенном двигателе и работающем валом отбора мощности.
2. Во время работы техники, не приближайтесь к вращающемуся кардану.
3. Ремонт карданного вала, осуществляется в специализированных мастерских. Установка карданного вала, требует наличие специального инструмента и требующих навыков работы с узлами трансмиссии.
4. Вращающиеся части сельхоз кардана, должны иметь защитные кожухи. Убедитесь, что на защитном кожухе нет следов повреждения. Защитный кожух не должен вращаться вместе с силовой частью.
5. После установки карданного вала, убедитесь что, защитные козырьки трактора и рабочего устройства обеспечивают единую систему с защитным кожухом кардана.
6. Не используйте карданную передачу в качестве ступенек или подставок.
7. Транспортировка карданных валов, осуществляется в горизонтальном положении. При транспортировке не рассоединяйте части карданного вала.

Кардан ВалТехно, осуществляет поставки карданных валов, универсальных крестовин, широкоугольных крестовин, профильных труб, шлицевых соединений для сельскохозяйственных машин. Ежемесячные поставки запчастей из Европы.

Демонтаж и монтаж шарнирного механизма

Часто ремонт шарнирной передачи невозможен из-за сильной деформации балки и по другим причинам. В таком случае нужно полностью менять деталь. Для снятия вала автолюбителю необходимо:

• открутить крепеж на фланцах моста и карданном валу;
• опустить шарнирный механизм;
• открутить резиновую муфту, прикрепленную болтами;
• отодвинуть балку в сторону от коробки передач;
• отсоединить подвесной крепеж.

Как и любые узлы транспортного средства карданная передача требует периодического обслуживания. Водитель должен внимательно относиться к сторонним звукам и вибрациям. Игнорирование проблемы может закончиться поломкой КПП.

Ремонт карданных валов

Сервисный центр Моторные технологии предлагает полный спектр услуг по ремонту карданных валов, балансировке карданных валов, изготовлению карданного вала по параметрам заказчика.

Существует несколько версий об истории возникновения и первых упоминаниях о шарнирной карданной передаче. Общепризнанный факт, что этот тип передачи крутящего момента получил название от фамилии Джероламо Кардано. Итальянский ученый, математик, инженер, философ во время изучения передачи энергии в процессе вращения предложил конструкцию шарнирной опоры, которая позволяла предмету, закрепленному в ней, вращаться в разных плоскостях, либо оставаться в одном положении не зависимо от вращения и вибрации самой опоры. Этот тип подвеса объекта был также представлен Леонардо да Винчи раньше чем Джероламо Кардано описал его в своей книге «Хитроумное устройство вещей» в 1550 году. О шарнирной передаче есть также упоминания из Греции в третьем веке до нашей эры, а также из Китая в еще более раннее время.

До нас карданная передача дошла в достаточно сложном виде. Производители крупнотоннажного коммерческого транспорта приложили все усилия, чтобы добиться высокой надежности и износостойкости узлов карданного вала: крестовин, шлицевых соединений и подвесных опор, при этом конструкции подобных карданов максимально просты. Наименьшее количество узлов и их высокие мощностные и прочностные характеристики — залог большей надежности кардана. Карданные валы тяжелых грузовых автомобилей так же требуют обслуживания и ремонта. При частых больших нагрузках даже очень мощные крестовины и шлицевые соединения выходят из строя. За многие годы работы специалисты Сервисного центра Моторные Технологии накопили большой опыт ремонта карданных валов грузовой и специальной техники. Наиболее сложными операциями с грузовыми карданными валами являются замена шлицевых соединений и изменение длинны вала (замена трубы).

В конструкциях более легких грузовых и внедорожных автомобилей используются карданные валы более сложные по конструкции — с большим количеством узлов и деталей, призванных обеспечить более высокие скоростные характеристики и уровень комфорта.

Легковые автомобили с задним и полным приводом наделяются производителями максимально легкими карданными валами с высокой точностью исполнения узлов и деталей. Скорость вращения кардана очень высока, а при эксплуатации высокоскоростного легкового автомобиля даже мельчайшие недостатки производства, несоответствия посадок и износ деталей дают вибрации и шумы. Избежать раннего износа дорогостоящих узлов карданного вала позволит своевременная диагностика и регулярное обслуживание карданного вала при возможности, заложенной производителем.

Специалисты Сервисного центра Моторные Технологии смогут разобрать карданный вал на части, заменить основу — трубу — карданного вала, заменить часто выходящие из строя шлицевые соединения, вилки, несменные крестовины методом кернения, шрусовые соединения и как подвесные опоры в сборе, так и подшипники отдельно.

Наша задача провести ремонт и обеспечить гарантированную эксплуатацию карданного вала с соблюдением всех заводских параметров и характеристик, при минимальных затратах клиента. Знание всех режимов и нюансов работы карданной передачи позволяет специалистам гарантировано определять узлы, которые требуют ремонта, предугадывать вероятность и ресурс эксплуатации большинства деталей карданного вала и давать правдивую точную информацию клиенту Сервисного центра — какую запчасть нужно менять, а что из оригинальных запчастей лучше оставить, чтобы обеспечить долгую и надежную работу кардана.

Завершать ремонт карданного вала лучше балансировкой. Эту операцию мы производим на балансировочном стенде с ЧПУ, установленном в цехе в г. Пенза на улице Аустрина д. 63. Качественное современное оборудование позволяет точно отбалансировать карданный вал. Мы советуем проводить эту операцию большинству клиентов. После проведения даже несложных работ по смене крестовин со стопорными кольцами геометрия и поведение вала после установки на автомобиль меняется. Водитель может и не ощутить незначительную вибрацию, но ведущие и ведомые агрегаты, коробка передач, раздаточная коробка и редуктор будут получать дополнительную нагрузку и, как следствие, лишний износ, особенно при эксплуатации на высоких скоростях.

Последовательность действий

Восстановление шлицевых соединений производится по результатам проведенной оценки состояния всего соединения. Порядок проведения ремонтных или восстановительных работ зависит от типа посадки изделия, степени износа каждой детали.

К наиболее распространённым способам устранения найденных неисправностей относятся:

• осадка;
• раздача;
• обжатие;
• вдавливание;
• правка;
• накатка.

Решение этих задач производится следующими методами:

• механическая обработка (с помощью металлообрабатывающих станков, гидравлических прессов, ручной обработки);
• сварка и направление;
• металлизация;
• гальванический метод.

При появлении незначительных дефектов шлица можно проводить ремонт с применением метода раздачи. Для его реализации используют гидравлический пресс. Под давлением в отверстие втулки продавливают материал, применяемый для ремонта. Затем его заново калибруют. Подобные действия можно осуществить с помощью, так называемой шлицевой протяжки. Весь лишний металл удаляют. Затем его фрезеруют и обрабатывают, пока отверстие не приобретёт заданную величину.

При большой степени износа осуществляют наплавку с помощью электродугового аппарата. Ещё одним вариантом ремонта при большой степени износа является наваркой граней. Эти методы после соответствующей обработки позволяют получить исходный размер паза.

Допускается ремонт шлицов, когда паз сначала расширяют и углубляют. Такая операция позволяет устранить всевозможные причины неисправности. Затем к нему изготовляют ступенчатую шпонку. Этот способ применяют в тех случаях, когда другие методы не приемлемы.

Раздачу производят двумя способами. Первый предполагает проведение операции вручную. Второй с применением прессового оборудования и специальными инструментами. Вдоль шлица керном наносят продольную риску. Далее зубилом делают канавки. Для их расширения и придания необходимой формы используют чекан. На токарном или строгальном станке проводят окончательную обработку.

Полученные канавки полностью заваривают. Шлицы обрабатывают, а для придания повышенной прочности подвергают термообработке.

Ремонт шлицевых соединений у которых наблюдается износ по толщине производят с помощью сварочных аппаратов. Для заполнения канавок подготовленные валики накладывают вдоль шлицев. В дальнейшем производят сварочные работы.

Изношенные детали, расположенные в ступицах из стали, восстанавливают методом обжатия. Их нагревают. Затем во втулку помещают подготовленный шлиц. Применяя специальный пуансон, деталь обжимают. Такую операцию производят с помощью механического молота.

Изделия, расположенные во втулках из чугуна, восстанавливают способом реставрации на валу. Старые детали протачивают на всю глубину. В полученное отверстие запрессовывают новую втулку. В неё вставляют подготовленный шлиц.

Восстановление разработанных посадочных мест производится методом сверхзвукового напыления металла. Данный способ исключает необходимость нагрева и плавления. После завершения металлизации производят механическую обработку. Восстановление шлицевого соединения валов производится обычно механическими методами.

Конструкция и принцип работы кардана

Кардан может быть односекционным, двух, трех и более. Габаритные размеры карданного вала, естественно, тоже разные, для одних марок и моделей авто они очень маленькие, для других огромные.

Карданный вал состоит из:

• вал;
• две крестовины;
• скользящая вилка;
• резиновые уплотнения;
• фланец;
• подвесной подшипник;
• могут быть добавлены некоторые элементы, в зависимости от вида кардана.

Если кардан односекционный, то он состоит из одной центральной части и сопряженных с ней деталей.

Функционирует кардан за счет шарнирных механизмов, соединения крестовины с ведомой и ведущей вилкой.

Крестовина

Крестовина обеспечивает вращение сопряженных деталей с изменяющимся углом относительно друг друга. При угле вращения от 0 до 20 градусов достигается наивысший КПД. Если этот угол больше, то карданный вал начинает вибрировать, а крестовина изнашиваться.

Раздвижное шлицевое соединение

Это соединение обеспечивает работоспособность и устойчивость во время движения по неровным дорогам. Так как коробка передач (КПП) или раздаточная коробка жестко сидят в кузове автомобиля, а редуктор моста сидит на подвеске машины, то расстояния между ними изменяются. Поэтому карданный вал, который соединяет коробку и редуктор, должен изменяться в длине. Это обеспечивается за счет шлицев и пазов.

Подвесной подшипник

Подвесной подшипника карданного вала — это опора составного вала, который держит его, но дает вращаться. Крепления подшипника крепятся к кузову автомобиля. Сколько секций содержится в карданном вале, столько и подвесных подшипников должно быть.

Неполадки, поломки кардана

Не часто, но встречается, что карданный вал стучит. Такие стуки могут возникать во время резкого старта, при переключении скоростей.

Причины появления шума:

1. Ослабли болты крепления фланцев и соединительной муфты коробки передач.
2. Увеличенный зазор в раздвижном шлицевом соединении.
3. Большой зазор в подшипниках крестовины.

Причины вибрации карданного вала при движении:

• вал деформировался;
• кардан установлен не по меткам;
• валы разбалансированы;
• изношена втулка фланца промежуточной муфты или кольца центрирующего вторичного вала коробки передач;
• подвесной подшипник имеет увеличенный зазор;
• ослабли болтовые соединения поперечной опоры;
• большой зазор в игольчатых подшипниках крестовинах;
• ослабли крепления соединения вилки;
• отсутствие смазки в шлицах вала.

Почему вытекает смазка

Соединения, имеющие смазку, уплотнения, часто разгерметизируются и происходит вытекание смазывающего вещества (Литол-24 и т.д.).

Причин всего две:

1. Изношен сальник шлицевого соединения.
2. Изношен сальник подшипников крестовин.

Как устранить причины неполадок кардана:

1. Постучать по резьбовым соединениям, проверить, если ослабли, сделать протяжку.
2. Если большой люфт в шлицевом соединении, то вал надо разобрать, посмотреть, скорее всего его придется менять.
3. При большой зазоре крестовины, ее заменить.
4. Деформированные детали карданного вала заменить или заменить в сборе.
5. Если карданный вал был установлен не по меткам, разобрать, установить по меткам.
6. Если есть биение вала, надо проверить его на изогнутость. Снять, покрутить. Конечно, для этого нужен специальный стенд, который покажет, согнулся вал или нет, но и на глаз видно бывает, вал ровный или нет.
7. Заменить сальники, если течет смазка.

Каков итог?

Ничего сложного в замене крестовины карданного вала нет. В ходе выполнения работы достаточно руководствоваться простыми правилами и рекомендациями. Недопустимы перекосы крестовины или любых других составных частей кардана. Если же была нарушена технология сборки узла, всю работу придется проделывать еще раз

В процессе эксплуатации автомобиля важно прислушиваться к работе трансмиссии, проводить диагностику и вовремя устранять возникшие неисправности

Что будет, если продолжать ездить с неисправным карданным валом?

Неисправности, как правило, проявляются вибрациями и стуками в салоне. Обычно неисправность выявляется ослаблениями креплений деталей, повреждения трубы вызывают дисбаланс карданного вала. Стуки и биения в карданной передаче начинаются из-за увеличения зазорных щелей между крестовиной и подшипниками шлицевых.

Езда с неисправным карданным валом не желателен, так как обрыв вала на машине с открытым карданным валом может привести к аварийной ситуации.

Исправности карданной передачи проверяют во время движения автомобиля.

Типичные поломки карданного вала:

1. Сильный износ подшипников, крестовин карданов.

2. Износ шлицевых соединений.

3. Запущенное состояние карданных валов (вмятины либо трещины на трубах).

4. Ослабление креплений деталей фланцев и вилок карданов.

5. Отсутствие и течь смазки вследствие износа сальников.

Почувствовав поломку в карданной передаче в дороге, водитель должен аккуратно остановиться, проверить и, если будет нужно подтянуть болты крепления фланцев и вилок, опоры, крышек подшипников.

Разборка карданной передачи на дороге нежелательна, есть процентная вероятность нарушения динамической балансировки вала. Валы балансируются на заводе при участии специальных балансированных пластин, на специализированном оборудовании. Нарушить балансировку очень легко, и оно быстро приведет к биению и вибрации карданного вала, тем самым сильный износ частей кардана обеспечен.

Не пытайтесь починить неполадки карданной передачи в пути, самовольный ремонт и неправильный подход к делу может сгубить кардан, Даже гаражный ремонт не желателен, если человек проводящий ремонт не осведомлен обо всех тонкостях процесса.

Неисправности карданного вала обычно возникают редко, если водитель водит аккуратно и правильно ухаживает машиной.

Кардан, как и все механизмы, требует периодической подтяжки креплений, затягивания болтов и смазки, даже малое ослабление креплений деталей, небольшой люфт в шарнирах может вызвать ряд проблем как; биение, вибрации, гул карданного вала. Износ подшипников шлицевого соединения происходит из-за поврежденных пробковых сальников.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Карданный вал автомобилей Nissan X-trail (кузов T30,T31,T32), Nissan Qashqai (+2) и Renault Koleos является слабы местом в трансмиссии. Владельцам этих подержанных машин знакома ситуация выхода из строя кардана из-за неисправности крестовины. Рассмотрим основные проблемы карданных валов, а также их диагностику. Почему именно они? Спросите вы. Здесь есть 3 причины:

• Данный авто самый наиболее распространенный среди «паркетников».
• Любой автовладелец одной из представленных машин с пробегом 150-200 тыс. км имеет представление о том какая же цена на карданный вал у официальных дилеров. (В среднем от 62 000 р).
• Данные автомобили в комплектации 4WD (4×4) имеют схожие по строению карданные валы, с различными видами длин самих карданов (не берем в расчет T30 кузов у Nissan, там отличается передний фланец).

Схематичный вид карданного вала

Надеюсь многие уже читали данную тему: https://etlib.ru/wiki/kardannyj-val-kardan-23. Хотя и там есть погрешности в литературе, но прочитав её, вам будет понятней о каких запасных частях карданного вала пойдет речь.
