Устройство поршня четырехтактного скутера

Как на скутере поменять поршневую?

К подобным элементам относится поршень, который выходит из строя довольно редко, но, тем не менее, иногда требует замены.

Для того, чтобы разобраться в самостоятельном ремонте основных узлов, нужно точно знать, как на скутере поменять поршневую, не навредив остальным деталям. Прежде всего необходимо знать причины, по которым все-таки стоит поменять данную деталь, а именно:

• механический износ поршня, при котором полностью выработан его ресурс;
• механический износ цилиндра;
• вялотекущий набор скорости;
• установка более мощной поршневой.

Не стоит стараться поменять поршень при первой неисправности скутера и ухудшении общей динамики работы средства. Даже если его старт осуществляется не с первого раза, это еще не повод для замены такой сложной детали. Если эксплуатационный ресурс поршня не выработан, отложите его замену до лучших времен.

Ответственный подход к замене поршневой

Замена поршня — процедура довольно сложная, но, если точно знать все предстоящие действия, можно добиться хороших результатов и все-таки поменять поршневую систему самостоятельно. Так как поршень является ключевым узлом системы, необходимо правильно подобрать наиболее подходящий вариант для вашей модели, иначе скутер не сможет сдвинуться с места. И тогда, конечно же, владелец средства скажет: поменял поршневую на скутере — не заводится, не стартует, что делать? Чтобы подобных вопросов не возникало, необходимо ответственно подойти к данной процедуре или же воспользоваться услугами профессиональных специалистов.

Существует всего лишь два способа замены поршня:

• отправиться в специализированный магазин, где продаются оригинальные запчасти, которые подходят под строго определенные модели скутеров;
• отправиться к любому продавцу запчастей, который подыщет наиболее подходящий вариант для модели вашего скутера.

Второй вариант, конечно же, более рискованный, но и более экономный, так как можно купить действительно новую подходящую деталь при минимальных затратах.

Пошаговая инструкция снятия поршневой на скутере

Перед тем, как приступить к снятию поршневой, необходимо организовать к ней максимальный доступ, то есть освободить от других деталей. Для начала нужно снять выхлопную трубу, которая крепится к цилиндру болтами. После чего будет виден кожух охлаждения двигателя, который тоже нужно аккуратно снять, открутив крепежные болты. Далее откручиваем 4 болта крепления цилиндра, снимаем только головку и прокладку. После чего снимаем весь цилиндр. Очень часто бывают случаи, когда цилиндр вытащить с первого раза не удается. Для этого нужно постучать по нему, например, деревянным предметом, сдвигая его со своего места. Чтобы поршень цилиндра вышел максимально вверх, необходимо повернуть коленвал таким образом, чтобы он освободил дорогу. После чего можно снять все составляющие поршня и подшипник. При установке нового поршня вся проделанная процедура осуществляется в обратном порядке. Нужно обязательно капнуть немного масла на стенки нового цилиндра, чтобы поршень зашел без особых усилий.Если вы меняли поршень на 2-х тактном скутере, то легко сможете справиться и с задачей поменять поршневую на скутере 4т, так как общая процедура ничем не отличается. Главное, подойти к делу ответственно, аккуратно и не спеша. Таким образом, можно заменить всю поршневую систему в комплексе. В стандартный комплект входит: поршень, цилиндр, кольца, палец и все сопутствующие прокладки, которые также нужно заменить.

Как видите, правильный подход к данной процедуре не влечет за собой особых сложностей, поэтому в данном случае может справиться и новичок. Главное: правильно подобрать поршневой комплект для модели вашего скутера.

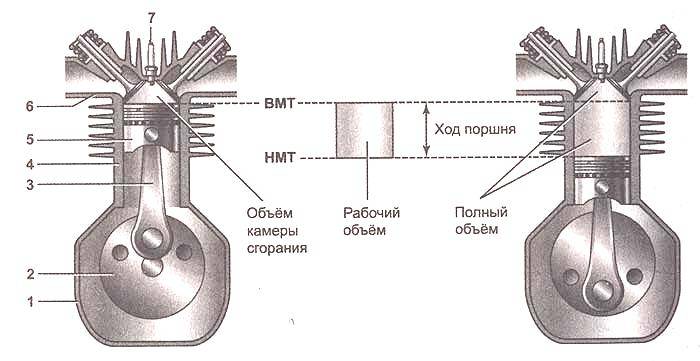

Работа двигателя

Вне зависимости от типа мотора, принцип его работы аналогичен. Сегодня существуют карбюраторные моторы, дизельные, инжекторные. Во всех моделях происходит один и тот же рабочий цикл четырехтактного двигателя. Давайте подробно рассмотрим, какие же процессы работают внутри мотора и заставляют его приходить в движение.

Четырехтактный цикл – это последовательность из четырех рабочих тактов. За начало обычно принимается такт, когда в камеры сгорания попадает горючая смесь. Хоть за время его течения в двигателе проходят и другие действия, обозначаемый такт – это один рабочий процесс. К примеру, такт сжатия – это не только сжатие. В этот период смесь перемешивается в цилиндрах, начинается формирование газа, она воспламеняется.

То же самое можно сказать и о других этапах работы двигателя

Самое важное здесь то, что разные процессы для лучшего понимания и упрощения рабочего цикла четырехтактного двигателя раскладывают лишь на четыре такта

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Классификация двигателей китайских скутеров и мопедов.

Особенностью китайских скутеров является то, что не зависимо от производителя, они оборудуются одними и теми же двигателями. Наиболее распространенным является 4Т двигатель 139QMB (существует в вариантах 50сс, 60сс, 70сс, и 80сс) и его старший брат 157QMJ (150cc и 170сс). Если ваш скутер оборудован двигателем 139QMB, вы можете без проблем установить ЦПГ с рабочим объемом от 50сс до 80сс. С двигателем 157QMJ дела обстоят несколько сложнее, и для установки 170сс вместо 150сс придется протачивать картер.

Отдельно стоит отметить китайские двухтактные двигатели для скутеров. Две копии легендарного двухтактника Yamaha 3KJ отличаются от оригинала поршневым пальцем диаметром 12мм и более толстым коленвалом. Китайские двухтактники имеют маркировку 1E40QMB и 1E50QMB. Между собой отличаются рабочим объемом. Младший 140QMB имеет рабочий объем от 50 до 70сс, старший 150QMB обладает рабочим объемом от 70 до 100 кубических сантиметров.

Более мощные кубатурные двигатели рассмотрим в отдельной статье.

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

• температура воздуха должна составлять 18-25 градусов;
• слабый или отсутствие ветра;
• наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
• открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Тюнинг ЦПГ или стандарт?

Хочу сразу отметить, что установка ЦПГ увеличенного объема (тюнинг) сокращает ресурс двигателя. Сильно или несильно это уже отдельный вопрос, но сокращает. Учитывая в целом небольшой ресурс китайских моторов для скутеров, возможно, для кого-то вопрос о его уменьшении окажется критически важным.

Что дает установка установка ЦПГ увеличенного объема (тюнинга) на скутер?

1. Увеличение крутящего момента двигателя!
2. Увеличение мощности двигателя — как следствие увеличения крутящего момента.

Какие негативные воздействия оказывает тюнинг ЦПГ?

1. Повышенная нагрузка на узлы трансмиссии, особенно на вариатор и ремень вариатора;
2. Повышенная нагрузка на подшипники коленвала и подшипник шатуна;
3. Увеличение расхода топлива (не всегда, сильно зависит от стиля езды и условий эксплуатации);
4. Высокие требования к качеству смазочных материалов.

Хочу отметить, что тюнингом скутера нужно заниматься комплексно, только при общем тюнинге всех систем скутера (карбюратор, вариатор, выхлоп, коммутатор) вы сможете получить максимальную отдачу от установки тюнинг-ЦПГ. А вот поставить 70 сс взамен 50 на 139QMB это практически необходимость, потому как на 50-ти кубовой ЦПГ 139-й мотор ну совсем не тянет.

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

• слышится звон поршневых колец;
• скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
• быстрое опустошение бензобака из-за перерасхода топлива;
• в цилиндре/моторе слышны шумы, которых не было;
• на холостых оборотах транспортное средство неустойчиво работает;
• общее снижение мощности;
• внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

• наличие густого дыма чёрного/синего цвета;
• увеличение расхода масла;
• изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
• невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Как установить поршень на скутер?

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

1. Снятие двигателя, отсоединение проводов;
2. Удаление старого поршня;
3. Установка новой детали согласно требованиям;
4. Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже

В противном случае вы сорвете резьбу и поршневая повредиться

Это также касается установки поршневой, гайки затягиваются также

В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

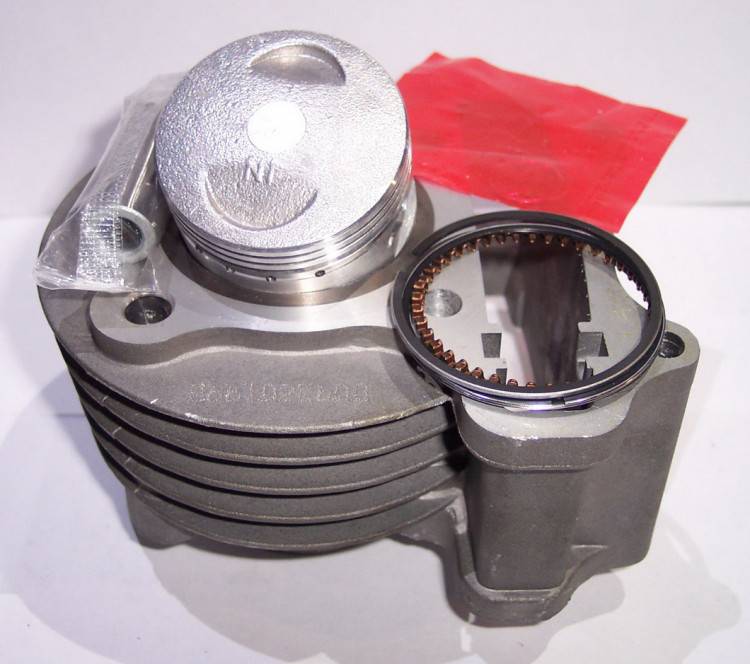

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие

Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень

Установка цилиндра

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.

18. Четырехтактный двигатель – разборка и сборка

РАЗБОРКА

Снятие и установка головки цилиндра

Эту операцию проводят для очистки камеры сгорания от нагара при появлении детонации или для замены и последующей притирки клапанов.

Головка цилиндров крепится на шпильках четырьмя гайками, которые находятся снаружи крышки цилиндра, а также привинчивается одним болтом непосредственно к цилиндру с левой стороны. Откручиваем четыре гайки на шпильках, как описано в пункте «Регулировка клапанных зазоров».

Внимание:

Перед снятием крышки головки цилиндра подставьте под нее емкость для сбора масла. В головке цилиндра всегда скапливается некоторое количество масла, которое выльется при снятии крышки.

Удерживая коленчатый вал от проворачивания, ключом, вставленным в лючок в крышке генератора, головкой «на 9» отворачиваем три болта крепления звездочки ГРМ к распределительному валу.

Поддеваем тонкой отверткой звездочку цепного привода ГРМ и сдвигаем вместе с цепью с посадочного места на распределительном вале.

Если не планируется замена цепи или дальнейшая разборка двигателя, для ускорения сборочных работ удобно зафиксировать цепь мягкой проволокой на звездочке. Тогда при сборке не придется тратить время на совмещение меток.

Отворачиваем ключом один болт крепления головки цилиндра к цилиндру.

Обстукиваем головку цилиндра деревянной или резиновой киянкой и сдвигаем по шпилькам, как по направляющим.

Стык головки и цилиндра уплотнен металлоасбестовой прокладкой

Отделять головку следует осторожно, чтобы не повредить прокладку

Прокладка имеет заформованное резиновое кольцо. При повреждении кольца, а также после нескольких снятий головки, чтобы не допустить течи масла, прокладку следует заменить.

С левой стороны цилиндра расположен болт, служащий осью роликового успокоителя цепи. При снятии головки цилиндра выворачивать этот болт нет необходимости.

Воздушный фильтр

Полностью убирать фильтрующий элемент или заменять его на фильтр нулевого сопротивления не рекомендуется — это может привести к загрязнению карбюратора. Специалисты обычно рекомендуют убирать заглушку, которая устанавливается на входе в воздушный фильтр.

Во многих отзывах, которые затрагивали сборку двигателя 139QMB после тюнинга, говорится об установке воздушного фильтра нулевого сопротивления. Несмотря на то что данное решение одно из самых популярных, оно не всегда является целесообразным и оправданным.

Причина кроется в том, что установка такого фильтра приводит к быстрому загрязнению карбюратора. Основная причина использования фильтра нулевого сопротивления — необходимость в более богатой топливной смеси после монтажа увеличенного поршня. Однако избежать этого можно установкой нового распредвала и заменой жиклёров в карбюраторе.

Отдельно стоит отметить, что стандартный карбюратор, оснащённый диффузором на 16 мм, устанавливается вместе с поршневой системой 62–72сс, в то время как поршневая 82сс оснащается карбюратором с диффузором 18 мм.

Для замены желательно приобретать набор жиклёров, поскольку для регулировки карбюратора может понадобиться несколько разных вариантов.

Как правильно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.

В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее

Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать

При этом не нужно их растягивать и выгибать

Эти манипуляции нужно проводить аккуратно

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо). Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Вы также можете ознакомиться с другими статьями на тему:

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Это интересно: Диагностика авто через ноутбук своими руками

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть. Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Как продлить жизненный цикл ЦПГ

Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.

Необходимо заливать качественное моторное масло, дающее положительный эффект:

• отсутствие шумов от двигателя;
• нет перегрева мотора при длительной работе;
• относительно чистый выхлоп и труба для выхода газов.

Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.

После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.

Как поставить поршень на скутер: снятие и установка поршня и колец

Источник статьи: http://moto13.ru/snegohod/ustanovka-kolec-na-porshen-skutera-4t.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
