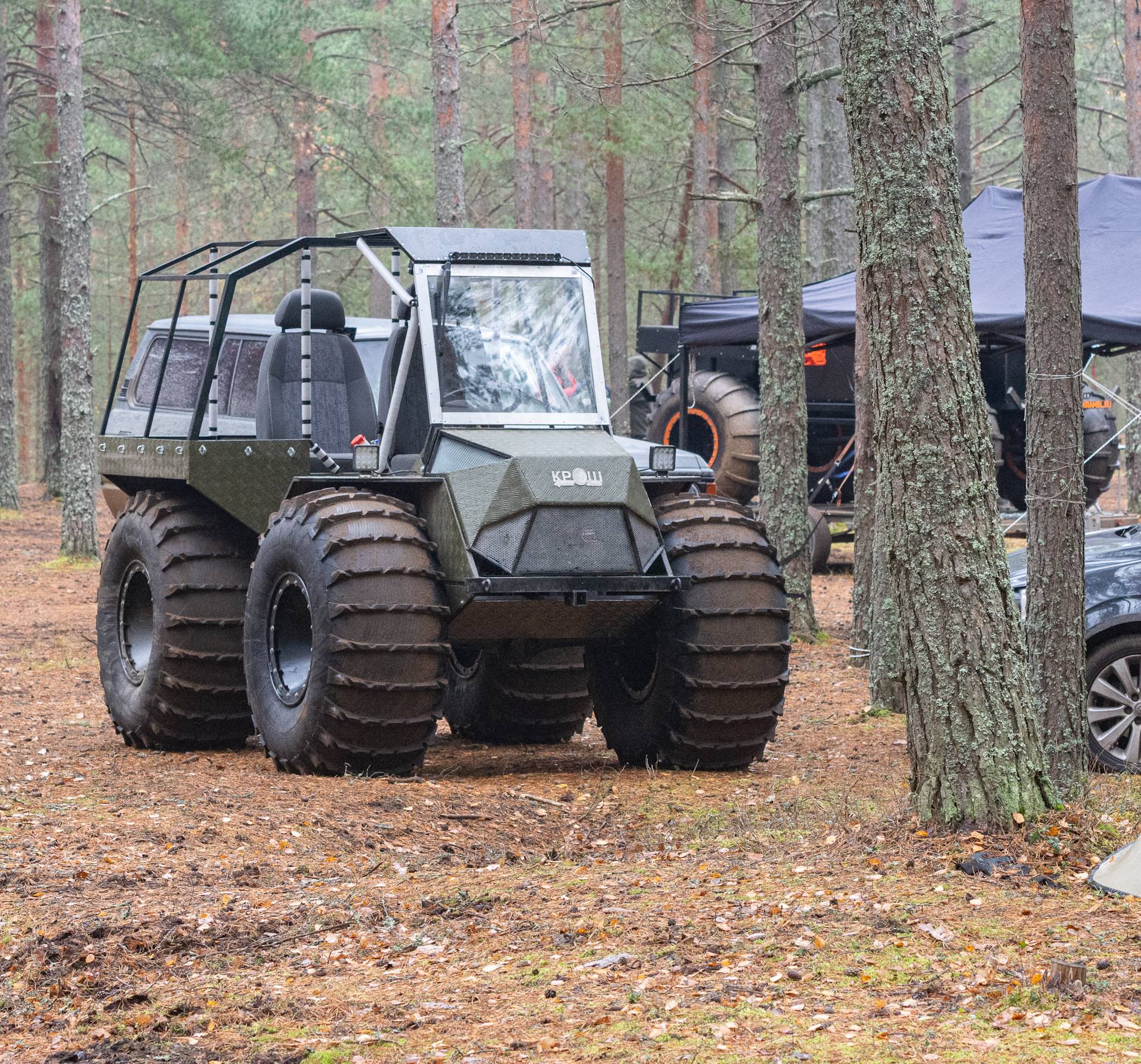

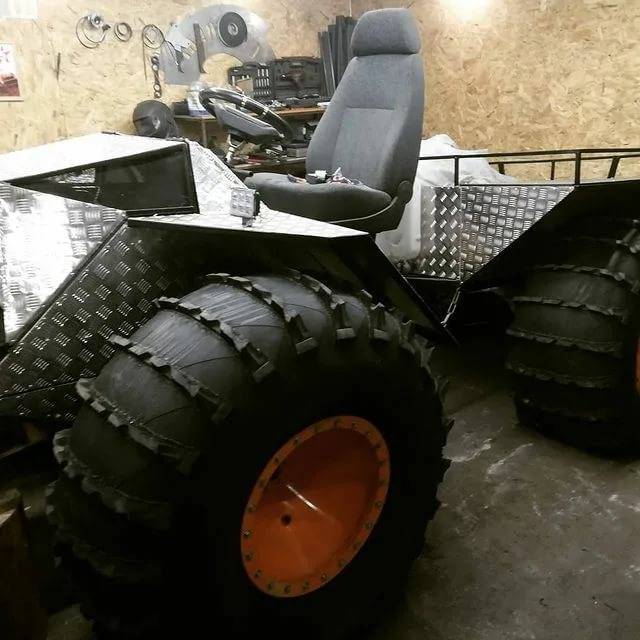

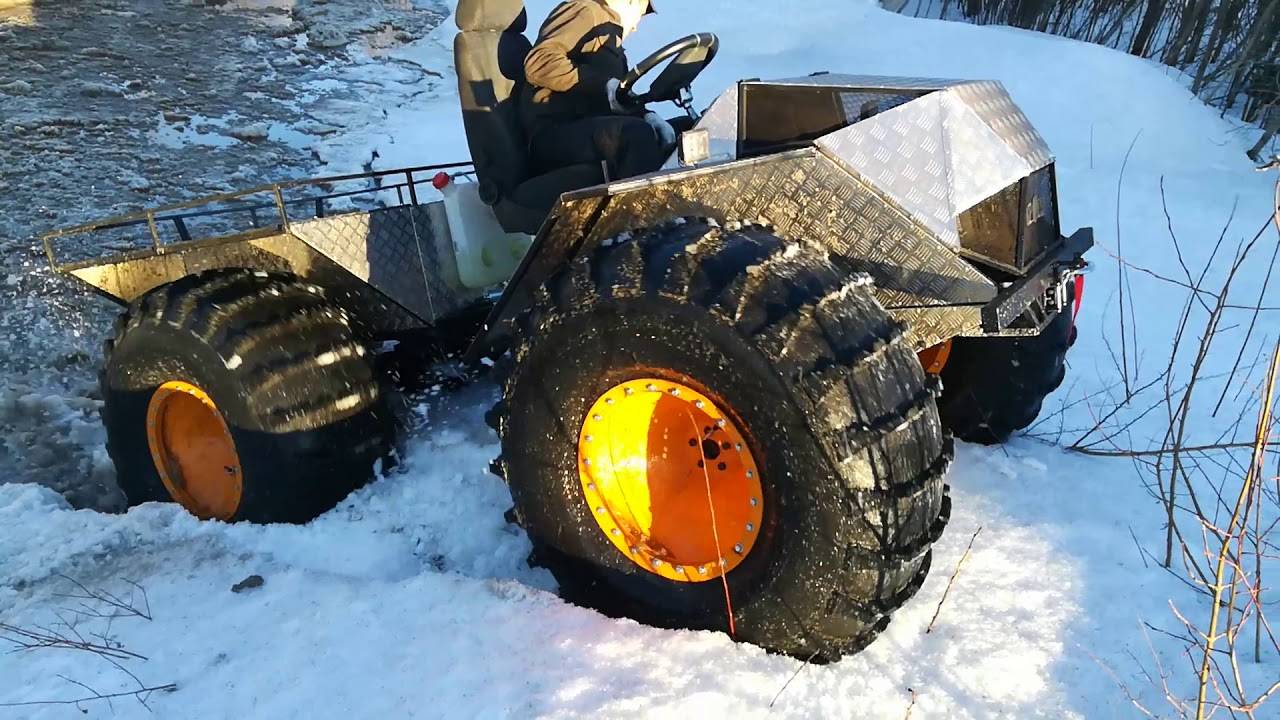

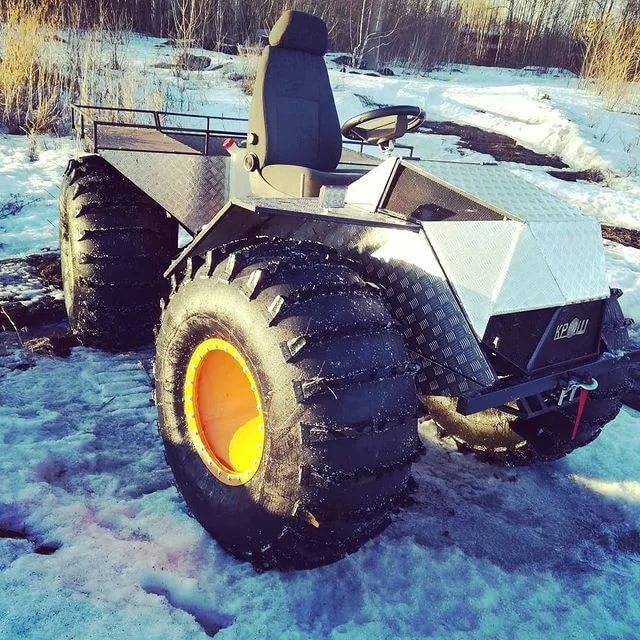

Болотоход Крош

Разновидности вездеходов

Технику для езды по бездорожью принято разделять на легкую и тяжелую. В качестве примера легкого вездехода можно привести модель «Унэкс» или Мотовездеход «Тарусь 2X2». К тяжелой вездеходной технике относится такой аппарат, как, например, «Ункор».

Все вездеходы классифицируют по их специализации. Существуют гусеничные модели, аппараты на воздушной подушке, с четырьмя и тремя мостами, с полным приводом, на шинах низкого давления.

На гусеничном ходу

Гусеницы обеспечивают лучшие возможности с точки зрения проходимости в сравнении с колесами. Даже самые узкие гусеницы имеют преимущество перед колесами на шинах. Однако у гусеничных моделей есть недостаток — они потребляют больше топлива. К тому же, они более тихоходные.

Примером гусеничного вездехода является модель «Tinger». Это продукция российского производства, хотя и с иностранным названием. Аппарат способен функционировать в двух режимах — квадроцикла и снегохода.

Необходимые качества снегохода на гусеницах:

• высокая маневренность;
• небольшой вес;
• высокая проходимость;
• приспособленность к работе в условиях холодного климата.

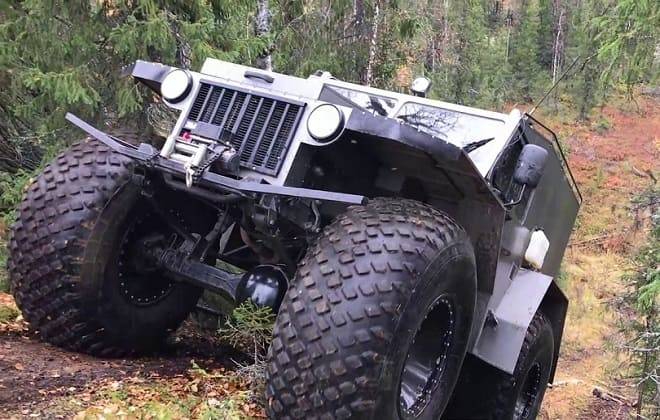

На шинах низкого давления

Благодаря описанным выше характеристикам, вездеходы этого типа легко преодолевают болота и грязь. Минус такого рода техники — небольшая скорость. К тому же такие шины не подходят для каменистой местности из-за риска проколов.

Вездеходы-амфибии

Машина-амфибия представляет собой транспортное средство, способное к самостоятельному передвижению по водной поверхности и по твердой основе. К этой категории относятся модели с винтовым, колесным или водометным приводом.

Обратите внимание! На суше такой вездеход развивает значительно меньшую скорость, чем на воде. Разновидностями вездехода-амфибии являются аппараты на воздушной подушке

В качестве двигателя в них используются воздушные винты

Иногда для возникновения движущей силы задействуется наклон самой воздушной подушки

В качестве двигателя в них используются воздушные винты. Иногда для возникновения движущей силы задействуется наклон самой воздушной подушки

Разновидностями вездехода-амфибии являются аппараты на воздушной подушке. В качестве двигателя в них используются воздушные винты. Иногда для возникновения движущей силы задействуется наклон самой воздушной подушки.

Наихудший с функциональной точки зрения вариант амфибии — колесный. Маневренность на воде у колесной амфибии небольшая, поскольку повороты осуществляются за счет колес.

С тремя мостами

Вездеходную технику с тремя мостами делят на 2 разновидности:

1. Малогабаритные вездеходы, вмещающие до 4 пассажиров. Мосты в таких аппаратах расположены симметрично. Дистанция между колесными осями примерно одинаковая. Компактные вездеходы значительно лучше справляются с бездорожьем в сравнении с техникой, имеющей 2 моста. Еще больше увеличивают проходимость шины низкого давления.
2. Тяжелая техника, представляющая собой аналоги трехосных армейских машин. Оси находятся несимметрично относительно друг друга: впереди установлена одна ось, а сзади — две. Межосевая дистанция сзади незначительная по сравнению с расстоянием до передней оси. Тяжелые вездеходы используются для перевозки больших групп охотников и рыбаков. Такая техника популярна у организаторов охотничьих или рыболовных поездок.

С четырьмя мостами

Транспортные средства с четырьмя мостами отличаются очень высокой проходимостью. Количество колес оказывает непосредственное влияние на возможность преодоления бездорожья. Чем больше колес, тем ниже давление на грунт. В результате машина меньше вязнет в мягкой почве.

На рынке в основном предлагаются малогабаритные модели, вмещающие до 4-6 человек. Однако есть и тяжелые вездеходы с четырьмя мостами, куда помещают гораздо больше пассажиров.

С полным приводом

Модели с полным приводом отличаются наилучшей проходимостью. Такое качество достигается благодаря конструкции трансмиссии, в которой крутящий момент, создаваемый мотором транспортного средства, передается на все колеса. Спаренные колеса на полуосях считаются как 1 колесо. Существуют разные схемы полноприводных вездеходов, в том числе 2×2, 4×4, 6×6, 8×8.

Конкуренты «Шерпа»

Поскольку «Шерп» заслуженно пополнил список десяти лучших российских вездеходов, то и конкуренция у него вполне достойная, хотя у каждой модели, конечно же, имеются свои плюсы и минусы.

ТМ-140А

Этот специфический гусеничный вездеход, созданный концерном «Тракторные заводы» отлично справляется со снегами, тундрой и болотами. Позиционируется, как оптимальный вариант для перевозки военнослужащих в условиях крайнего Севера.

Shaman 8*8

Вездеходная амфибия этой разновидности имеет восемь колес и достаточно мощный двигатель, позволяющий справиться, как с болотами и снегами, так и с песчаными дюнами. Кроме того, этот автомобиль тоже умеет плавать.

Викинг

Данный вездеход отличается высокой проходимостью и с успехом используется как в военных, так и в гражданских целях. А также отвечает всем требованиям и резолюциям ООН.

Каратель

Созданный для спецслужб вездеход-броневик «Каратель» отличается простотой и очень высокой степенью надежности. Правда, это все, что о нем известно.

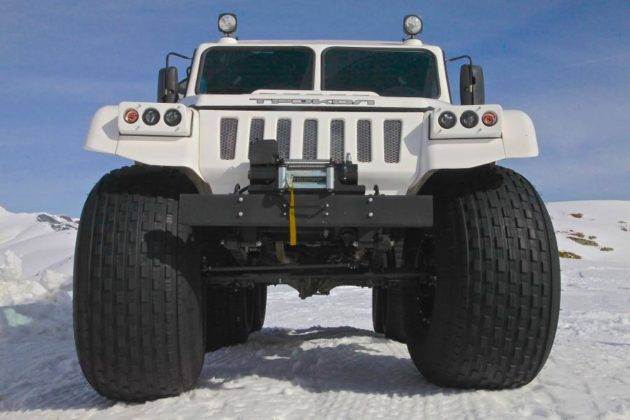

Трэкол-39294

Или как его еще называют – полноприводной монстр. Этот классический вариант машин категории «вездеход» предназначен для местностей, где автотранспорт уже не пройдет, а пускать гусеничный еще не целесообразно.

Барс

Созданный на базе различных деталей (двигатель «Жигулей», раздатка «ГАЗа», мосты «Уаза») этот вездеход вобрал в себя как лучшие качества родительских моделей, так и худшие.

Плюсы и минусы

По мнению владельцев, внедорожник имеет такие преимущества:

• качество и надежность конструкции;
• высокую проходимость;
• отличную маневренность;
• высокую скорость передвижения (по сравнению с другими вездеходами);
• плавный ход;
• хороший климат-контроль;
• большой салон, вместимостью до 6 человек;
• удобное расположение узлов и агрегатов.

Самоходная машина способна легко выбираться на берег и тонкий лед. Она оснащена шинами, на которые не налипают грязь, лед и снег.

Недостатками можно назвать небольшой ресурс двигателя и цепей трансмиссии, которые требуют внимания каждые 50 моточасов, и отсутствие дверей в передней части кузова.

Грузопассажирская версия

В ней совмещены грузовой отсек и пассажирское отделение на трёх человек. В салоне предусмотрены спальные места. На бортовой платформе можно перевозить грузы массой до двух тонн. На кабине установлена лебёдка с усилием 6,8 тонн, а также веткоотсекатели лобового стекла.

В салоне установлен аварийный газоанализатор и автономная воздушная система обогрева «WEBASTO» Air Top 3900, а на крыше – кондиционер. Для запуска двигателя при экстремально низких температурах можно воспользоваться предпусковым подогревателем «WEBASTO» Termo Top 9000.

Дополнительно вездеход укомплектован осветительным комплексом со световым потоком мощностью от 1000 Вт-ОК-1 и комплектом инструментов и приспособлений, необходимых для технического обслуживания и ремонта.

Самодельный вездеход переломка на ободрышах

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома. Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

1. ДВС ОКА 0.7 33 л/с
2. Мост ВАЗ 2 шт
3. проф-труба
4. КПП ВАЗ
5. колеса ободрыши
6. поворотный кулак УАЗ
7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. измерительный инструмент
6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель. Задняя часть рамы.

Место крепления моста к раме.

Примерка моста.

Колесные диски установлены на ступицы моста.

КПП Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ.

Тормозная система.

Укорачивание карданных валов вездехода

Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение. Соединение укороченных карданных валов с мостом

Соединение укороченных карданных валов с мостом

Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак

Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой.

Изготовление колесных дисков вездехода.

Обод.

Обдирка шин.

Обратите ВНИМАНИЕ! Сосок камеры надежно защищен!

Установлено рулевое управление и панель приборов.

Изготовление кузова и кунга вездехода. Облегченная кабина отделывается поликарбонатом.

Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Самодельный вездеход «Гризли» на шинах низкого давления

Специально съездил в Москву, чтобы посмотреть и пощупать шины от известной . Но. не внушили они мне доверия: резина тонкая, больше напоминающая китайский «пластик», из которого делают колеса для садовых тележек. Хотел было уже начать делать схожие по функциональным качествам покрышки самостоятельно. Для этого обычно используют шины от большегрузных грузовиков — срезают лишнюю резину, формируя новый протектор -изготавливают так называемые «ободрыши». Однако как раз в этот момент в продаже появились . Снова посетил столицу, колеса понравились, и я их заказал. С этой покупки, по сути, и началось создание моего вездехода.

Сначала, за полтора месяца, изготовил ходовую модель, на которой прикинул компоновку агрегатов и отработал конструкцию трансмиссии будущей машины. Прототип оказался настолько удачным, что больше ничего додумывать и переделывать, кроме кузова, не пришлось. А опытная машина стала полноценной «рабочей лошадкой», и она до сих пор находится в эксплуатации у брата.

Поняв, каким должен быть будущий вездеход, «заложил стапель», и через три месяца машина была готова. Трудился в основном по выходным и вечерами, «черную» работу помогал делать внук. Использовался минимум оборудования: небольшой токарный станок, школьный фрезерный станок, «болгарка», сварка в среде защитного газа, пропановый резак.

Плоская рама сварена из профильной трубы сечением 60x80x1,5 мм. Мосты взял от УАЗа, однако серьезно их модернизировал, так как «родные» не подходят по длине — с учетом широких колес нужно существенно увеличивать колею машины. Но если взять передний «уазовский» мост и расширить его на 380 мм, чтобы с обеих сторон были одинаковые длинные полуоси, то все встает на свои места. Так я и поступил — установил и спереди, и сзади идентичные мосты, передние. К слову, «ТРЭКОЛ» — известный производитель вездеходов на «пневматиках» — ставит сзади расширенный задний мост (тоже «уазовский»). Но это, на мой взгляд, слабое место конструкции — полуоси, заменяющие заводские, частенько ломаются под большой нагрузкой. Я предпочел максимально использовать штатные автомобильные детали. Сделал следующим образом: с короткого чулка моста отрезал фланец крепления шаровой опоры и к остатку чулка встык приварил необходимой длины отрезок от длинного чулка с фланцем. Это обязательно нужно делать в специальном кондукторе, чтобы избежать малейшего перекоса детали. Таким образом, все четыре полуоси на моем вездеходе одинаковые, заводские.

Салон вездехода рассчитан на 4-5 человек, при этом в нем есть возможность устроить три спальных места. Также в нем есть стол-трансформер, а в крышу я врезал люк. Сиденье водителя расположено, само собой, в передней части машины, но не так, как на автомобилях. Поскольку арки передних колес глубоко вдаются в салон, расстояние между ними составляет всего 1050 мм, поэтому место водителя расположено по центру. За ним находится моторный отсек, в котором установлен двигатель ВАЗ-11113 в сборе с коробкой передач. Правда, в отличие от автомобиля «Ока», на котором он применяется, этот мотор развернут вдоль, так что приводы КПП «смотрят» вперед и назад. К заднему фланцу крепится короткий кардан, соединяющий силовой агрегат с раздаткой от BA3-21213. Понятно, чтобы такая схема работала, дифференциал в КПП нужно заблокировать. Тогда оба ведомых вала КПП будут вращаться синхронно. Задний, как уже замечено, служит для привода шасси машины, а передний вал можно использовать для подключения каких-нибудь вспомогательных механизмов: например, механической лебедки, циркулярной пилы или станка для переработки кедровых шишек. Управление КПП и РК осуществляется через самодельные кулисы.

Как сделать колеса

В качестве шин на таких самоделках чаще всего используются камеры от грузовика, реже − от сельхозприцепов. Не годятся велосипедные. Опытные специалисты считают, что для четырехколесного снегохода на базе мотоцикла подойдут камеры от самолетов и вертолетов.

Такой выбор объясним, т.к. на их изготовление идет только качественная резина, еще одной особенностью таких камер является то, что толщина их стенок во всех точках всегда одинакова. При выборе требуется следовать принципу: чем «квадратнее» камера в сечении, тем лучше она подойдет для создания караката.

За неимением авиационных шин, т.к. достать их достаточно сложно, конструкторам приходится идти по более простому пути, спаривая шины от грузовиков.

У таких колес есть один существенный недостаток − они быстро выходят из строя.

При выборе количества колес следует учитывать, что трехколесный вариант менее устойчив, чем тот, в котором использованы все четыре колеса.

Снегоболотоход Бобр

ГАЗ 3409 Бобр представляет собой транспортер, относящийся к снегоболотному типу, оснащенный гусеницами, которые используются в качестве основной базы. Агрегат способен эффективно перевозить грузы и людей в условиях болотистой местности, обильного снежного покрова, а также пересеченной местности.

Серийный выпуск агрегата стартовал в 2006 году, когда первые экземпляры этого уникального транспортного средства были поставлены различным государственным структурам РФ, таким как Минздрав, МЧС, ОМОН и прочим. К числу характерных особенностей следует отнести возможность эксплуатации в диапазоне температур от -40 до +40 градусов, что позволяет использовать его на всей территории страны.

Вездеход обладает большой проходимостью

Другим преимуществом, которым обладает этот болотоход, принято считать наличие специальных резиновых башмаков, выступающих в качестве защиты грунта или дорожного покрытия от деструктивного воздействия гусеничного механизма. Поскольку функциональные возможности устройства невероятно широки, а цена сравнительно невелика, ГАЗ-3409 повсеместно используется охотниками и рыбаками.

К числу наиболее востребованных модификаций этой модели целесообразно отнести стандартную версию, которая предназначена для транспортировки пассажиров, а также грузовой аналог, обозначаемый 34091. Последний оснащен тентом, который призван защитить груз от осадков. На базе Бобра сконструировано множество спецсредств для различных ведомств.

Описание конструкции ГАЗ-3409

Подобный снегоболотоход сконструирован на традиционной для тракторной техники основе. Кузов транспортного средства изготовлен из популярного автомобиля «Соболь», однако имеет специальное защитное покрытие, значительно увеличивающее срок его службы. Пассажирская версия агрегата способна перевозить до 6 человек.

Важно отметить, что кузов полностью герметичен, а для соединения различных его элементов используется метод сварки. Это позволяет Бобру эффективно передвигаться не только по суше, но и по воде, что значительно расширяет его функциональные возможности

Интерьер кабины нельзя назвать аскетичным, поскольку модель оснащена:

Интерьер кабины нельзя назвать аскетичным, поскольку модель оснащена:

• комфортными сидениями с большим запасом свободного пространства;
• автономным обогревательным устройством, что незаменимо в условиях Крайнего Севера;
• кондиционером.

Важно отметить, что традиционное для гражданских транспортных средств рулевое колесо в салоне отсутствует, поскольку его заменяет колона. Другими важными органами управления являются рычаги с помощью которых осуществляется переключение передач, а также регулировка других параметров работы снегоболотохода

Устройство оснащено торсионной подвеской независимого типа, телескопическими амортизаторами, гусеницами, с помощью которых оно без труда преодолевает даже сложные препятствия

Устройство оснащено торсионной подвеской независимого типа, телескопическими амортизаторами, гусеницами, с помощью которых оно без труда преодолевает даже сложные препятствия.

Салон вездехода

История разработки

Идея создания снегоболотохода принадлежит коллективу специалистов, которые занимались доставкой грузов в самые отдаленные районы страны, в т. ч. труднодоступные места горной тундры и заболоченные равнины девственных лесов Республики Коми.

Работники автотранспортной компании, которые использовали отечественные колесные и гусеничные вездеходы различных марок и моделей для перевозки людей и грузов, смогли на собственном опыте убедиться в их невысокой степени надежности и низких характеристиках проходимости. Кроме этого они собрали большой список поломок, которым часто подвержены такие виды автотранспортных средств.

На основе сделанных выводов и длительных расчетов они смогли четко определиться с тем, какой тип внедорожника необходим для работы в условиях Крайнего Севера.

В период с 2010 по 2011 гг. компания разработала 2 опытные модели вездехода XPEN, получившие соответствующие сертификаты качества. На протяжении нескольких лет снегоболотоход регулярно модернизировался и совершенствовался, улучшая свои технические характеристики. В январе 2017 г. ООО «Рент» выпустила новый болотоход Зырянин в различной комплектации.

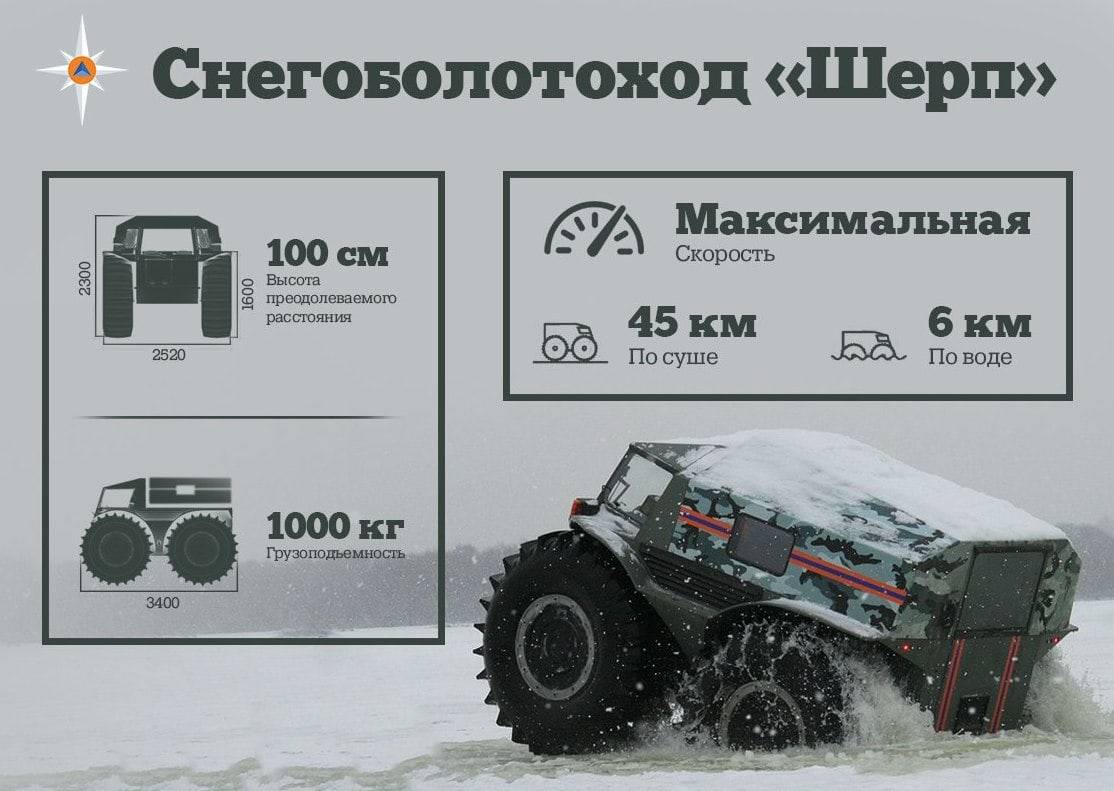

Снегоболотоход Шерп

Вездеход-амфибия российского производства «Шерп» эффективно решает оперативные задачи подразделений МЧС, разведывательных и медицинских служб. С его помощью возможно оказание помощи в труднодоступных районах, включая болотистые местности.

Колеса диаметром 160 см оснащены шинами со сверхнизким давлением. Наличие особой пневмоциркуляционной подвески обеспечивает равномерное распределение давление внутри шин. Это позволяет легко преодолевать препятствия высотой до 70-100 см. Подкачка шин осуществляется за счет отработанного газа от мотора. Такая взаимосвязанная система позволяет полностью подкачать колеса за 30 с.

Благодаря особому расположению протекторов (лесенкой) снегоболотоход без труда вплавь преодолевает водоемы. Скорость на воде составляет 6 км/ч, а на суше вездеход способен набирать скорость до 45 км/ч.

Он оснащен стальным кузовом и сиденьями с ремнями безопасности. Грузоподъемность груза достигает 1000 кг.

Вологодский болотоход-каракат ЗИС-5

Вездеход ЗИС 5 – отечественный снегоболотоходный транспорт, который производят на заводе в Вологде. По конструкции является аналогом болотохода ТДН-300, но в производстве использованы восстановленные б/у комплектующие, что позволило существенно снизить цену. Этот каракат можно купить примерно за 135 000 руб., что является своеобразным рекордом – дешевле продают только машины с более слабыми техническими характеристиками.

Обзор конструкции

При разработке караката ЗИС 5 производитель отказался от установки вариатора, раздатки и сцепления. Это делает вездеход более неповоротливым, зато повысило практичность, ведь именно эти детали выходят из строя в первую очередь. Дополнительный плюс упрощенной конструкции – меньший расход топлива, так как из-за отсутствия вариатора ЗИС вынужден работать только на менее прожорливых больших оборотах.

ЗИС 5 является переломкой – треть деталей являются восстановленными. Но это не является минусом модели, так как б/у являются лишь второстепенные части. Ключевые компоненты являются новыми, купленными напрямую у заводов-производителей. Это позволяет максимально снизить цену машины.

От ВАЗ 2105 вездеходу досталась четырехступенчатая коробка передач, гидравлическая тормозная система, мосты, рулевая рейка. В качестве «сердца» для болотохода ЗИС 5 был выбран одноцилиндровый двигатель LIFAN 190FD объемом 420 куб/см и мощностью 15 лошадиных сил. С такими параметрами вездеходу удается легко тащить не только 470 кг базы, но и груз, весом до 600 кг (включая 4 пассажиров).

Сварная рама вологодского вездехода состоит из двух частей, которые вместе представляют собой металлический профиль квадратного сечения. Узел крепления большой звездочки сделан в виде шарнирного механизма, он собран из переделки поворотного кулака от автомобиля УАЗ.

Технические характеристики

Двигатель	Lifan 190FD
Мощность	15 л.с.
Расположение вала	Горизонтальное
Диаметр вала	25 мм
Диаметр цилиндра	90 мм
Ход поршня	66 мм
Рабочий объем	420 см³
Степень сжатия	8.2:1
Максимальная выходная мощность	10,5 кВт при 3600 об. в мин.
Номинальная мощность	8,5 кВт при 3600 об. в мин.
Максимальный крутящий момент	25 Н.м при 2500 об. в мин.
Система зажигания	Бесконтактное полупроводниковое
Запуск	Электрический стартер и Ручной
Емкость топливного бака	6,5 л
Расход топлива	374 г/кВт.ч
Объем масла в двигателе	1,1 л
Размеры (мм)	403х449х525 мм
Размер упаковки (мм)	525х455х525 мм
Катушка освещения	18 A
Вес	36 кг
Тормозная система	Гидравлическая
Коробка передач	ВАЗ
Мосты	ВАЗ
Длина	3200 мм
Ширина	1870 мм
Высота	1450 мм
Дорожный просвет	не менее 450 мм
Колея колес	1650 мм
Количество посадочных мест	5
Масса	470 кг
Грузоподъемность (включая водителя)	300 кг
Максимальная допустимая скорость	не более 25 км/ч
Максимальная скорость по воде	5 км/ч
Цена	120 … 150 тыс. руб.

Как регулировать клапана

Простая конструкция снегоболотохода ЗИС 5 позволяет самостоятельно вносить правки – например, регулировать клапана. Делается настройка по инструкции:

1. Убрать ключом на 8 мм крышку с цилиндра и вынуть свечу.
2. С помощью ключа на 13 мм повернуть коленвал по часовой стрелке, чтобы оба клапана оказались закрытыми.
3. Измерить щупом расстояние между толкателем и стержнем – зазоры должны быть 0,05 мм на впускном и 0,1 мм на выпускном клапане.
4. При несоответствии с указанными зазорами ослабить контргайку ключом на 9 мм и отрегулировать положение клапанов.
   1. Для уменьшения зазора винт крутить по часовой стрелке.
   2. Для увеличения зазора винт крутить против часовой стрелки.

Доработки

Вологодский каракат ЗИС 5 легко дорабатывать под свои требования. Самыми распространенными видами переделки являются:

• Установка рулевого демпфера, чтобы облегчить процесс управления вездеходом.
• Усиление рамы, чтобы можно было использовать ЗИС в более экстремальных условиях.
• Установка лобового стекла и тента, если надо использовать вездехода в зимнее время.
• Оснастка фаркопом для прицепа и буксировочным рымом, чтобы можно перевозить больше грузов.
• Установить галогенные или светодиодные фары, для использования ЗИС 5 в темное время.
• Установка более мягкого сидения с амортизатором, если надо проводить на вездеходе много времени.

Найти подходящие комплектующие для ЗИС 5 не составит труда. Для машины подходят детали от ВАЗ 2105, а также вездеходов Вепрь, Охотник и Тайга.
