Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.

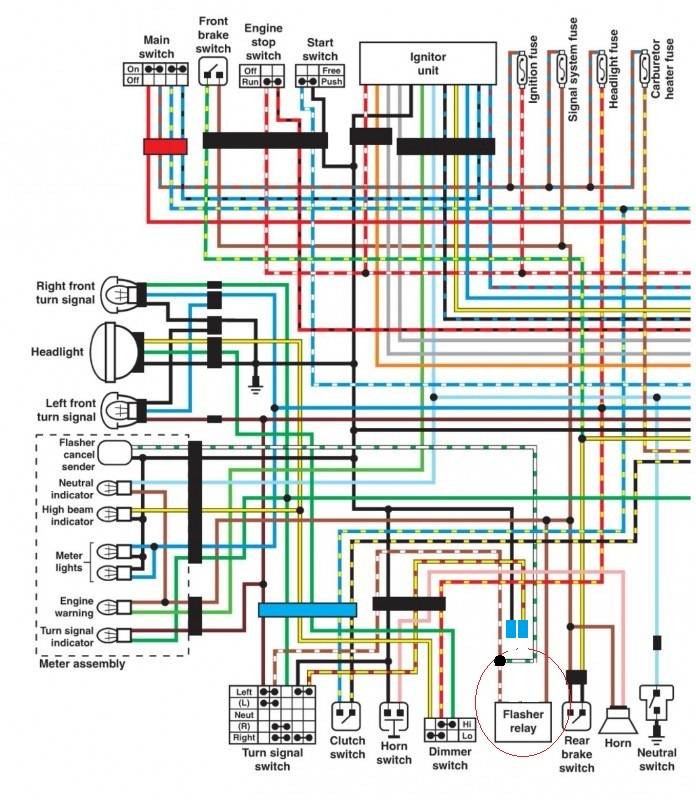

Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Как проверить регулятор напряжения скутера?
Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.
Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)
Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5). Выходы имеют следующие цвета: зеленый, красный, желтый и белый
Выходы имеют следующие цвета: зеленый, красный, желтый и белый.
Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.
Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.
Если вы увидели что регулятор напряжения не исправен, то нужно в срочном порядке заменить его. В противном случае совсем скоро к нему добавляться другие приборы которые просто не выдержали высокого напряжения.
Реле регулятор напряжения скутера 4т можно купить за 500 руб.
Схема и принцип работы
Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.
Практически одинакова у всех моделей работа стабилизатора
К основным периферийным потребителям скутера относятся:
- аккумулятор;
- индикаторы;
- лампочки;
- датчики;
- обогатитель;
- другие узлы;
- пусковой обогатитель.
Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

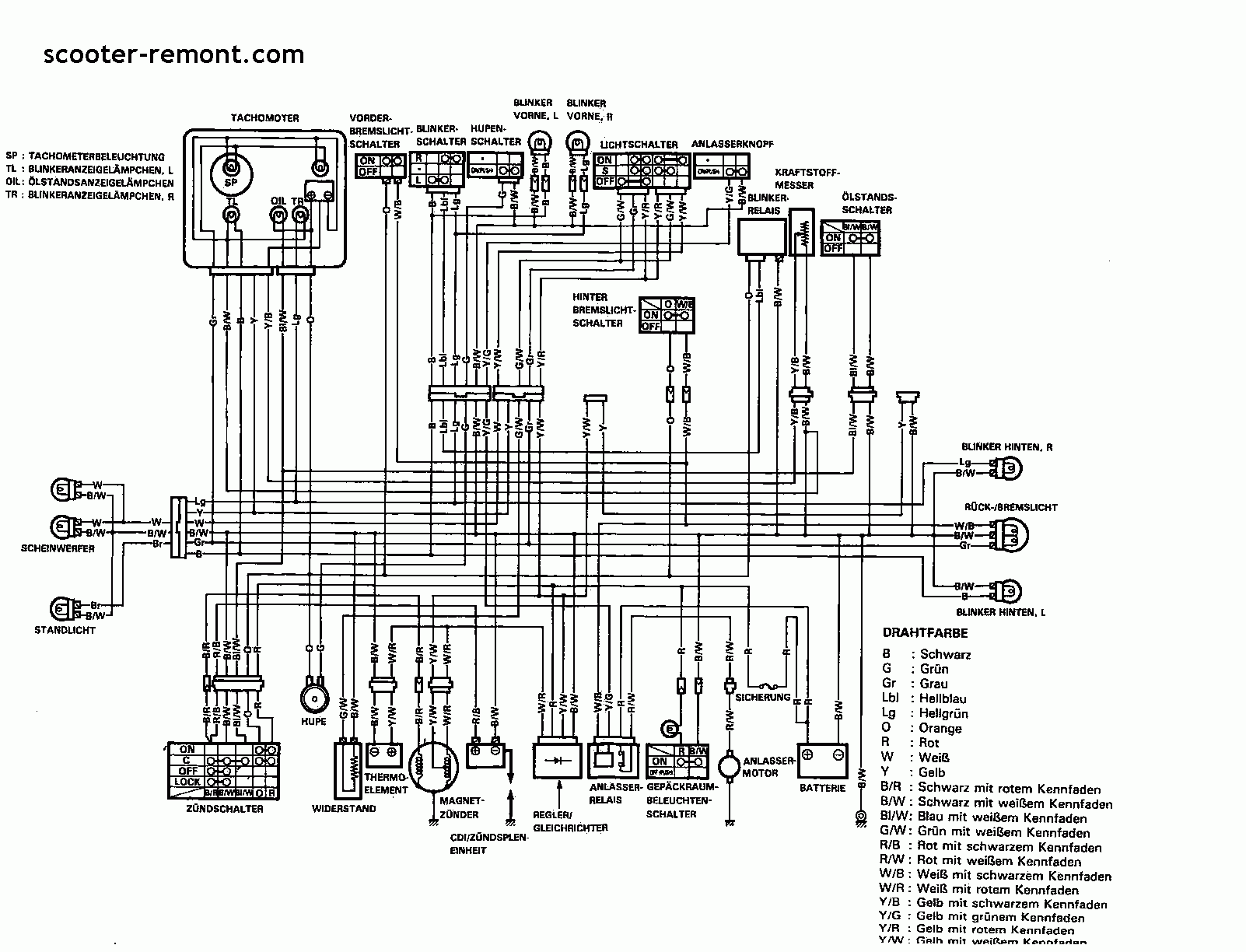

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).
Схема распиновки реле напряжения и отводки основных моделей скутеров
Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.
Распиновка реле-регулятора скутера
Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

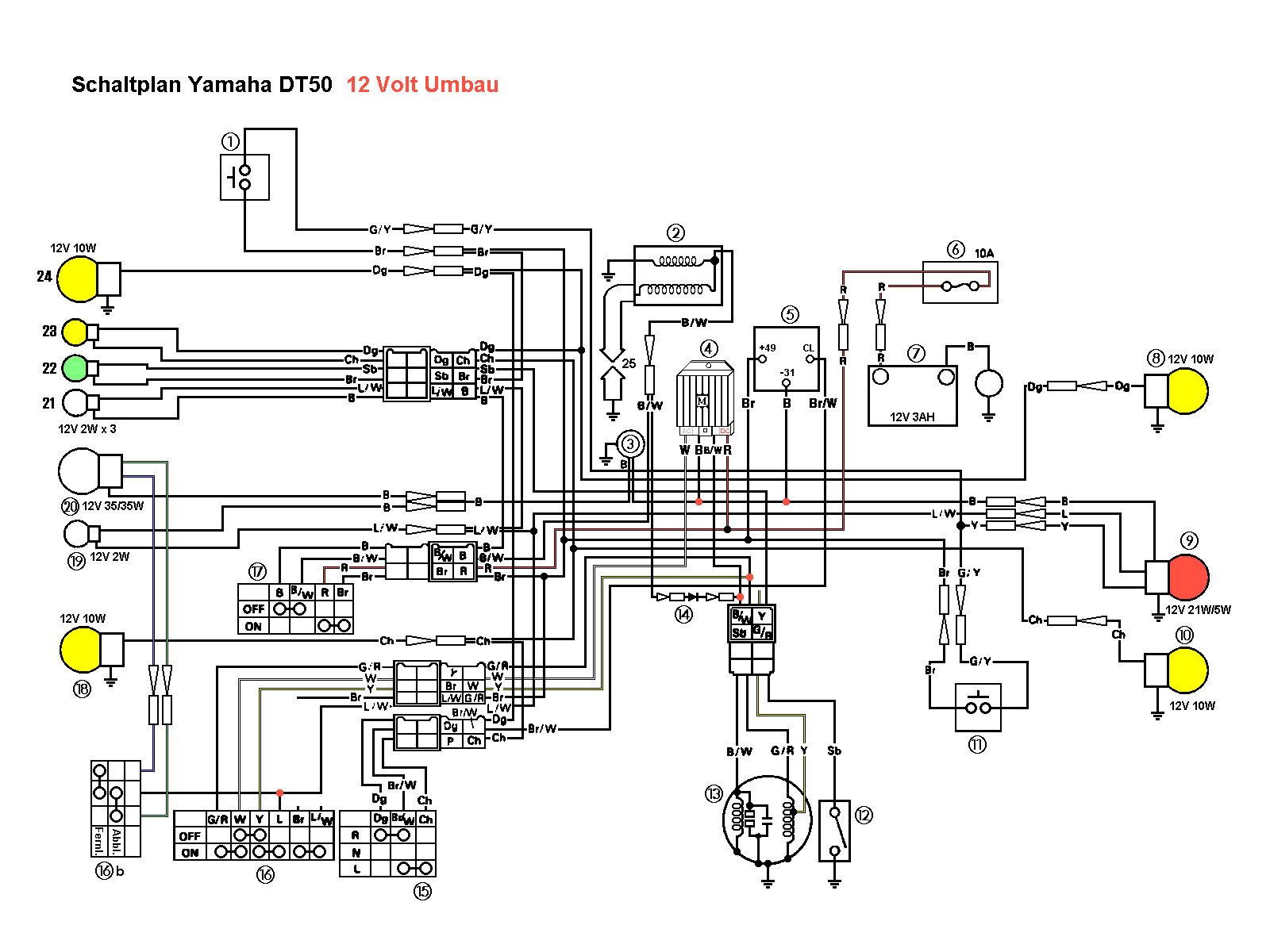

Электрическая схема подсоединения реле-регулятора
Ремонт кикстартера на китайском скутере подручными средствами
14 Mar, 2015
Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/
Comments
Это храповик от сузуки летс
как просверлили шестеренку? пытался в ручную но там сталь пипец
У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.
у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс
Это интересно: Как выиграть суд с дорожной службой и получить компенсацию за ремонт машины?
Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.
Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.
трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет
Технические характеристики модели bws ямаха
Скутер Ямаха БВС оснастили 100-кубовым двигателем. Совместная работа с вариатором позволяет скутеру очень быстро набирать разгон с места. Карбюраторный двигатель способен выдать мощность от 9 до 11 л.с., чего вполне хватит для городских реалий. Производитель представил и маломощную модель, объем двигатель которой 50 кубов, способный выдавать порядка 6,5-7 л.с. Задняя подвеска относится к разряду маятниковых, которую оснастили барабанным механизмом. Спереди расположили дисковый тормоз. Передняя подвеска относится к разряду телескопических.
Для езды по бездорожью, специалисты из Yamaha оснастили модель всем необходимым:
- Две передних фары, способные осветить дорогу на очень дальнее расстояние;
- Жесткий передний тормоз;
- Всесезонные шины, которые удивляют качественным сцеплением с любой дорожной поверхностью, будь то асфальт или же грязь.
Следует отметить такой фактор, как расход топлива: на 100 — кубовом моторе, скутер будет расходовать порядка 3 литров топлива, тогда как на 50 — кубовом – всего 1,5-1,6 литров на 100 км. Размеры топливных баков тоже отличаются – на более сильной модели установлен бак, объем 7 литров, на маломощной модели – 4 литра.
Настройка качества смеси
Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.
Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.
В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.
Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.
Ремонт кикстартера на китайском скутере подручными средствами
14 Mar, 2015
Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/
Comments
Это храповик от сузуки летс
как просверлили шестеренку? пытался в ручную но там сталь пипец
В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI
У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.
у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс
Это интересно: Как выиграть суд с дорожной службой и получить компенсацию за ремонт машины?
Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.
Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.
трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет
Разборка карбюратора
Снимаем карбюратор с двигателя (см. Снятие карбюратора).

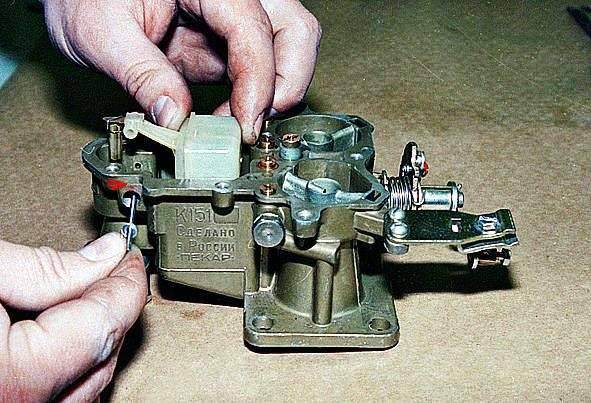

Отверткой отворачиваем два винта и снимаем микропереключатель.
Отворачиваем винт…
…и снимаем кронштейн микропереключателя.

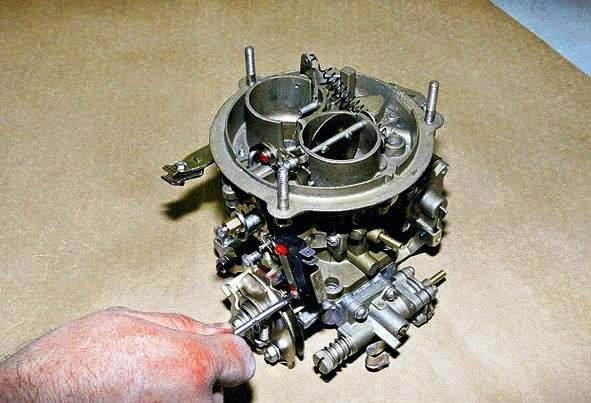

Снимаем пружину с тяги оси воздушной заслонки.
Распшлинтовываем нижний конец тяги воздушной заслонки, снимаем шайбу и выводим тягу из зацепления.
Выворачиваем семь винтов…
…и снимаем крышку карбюратора.
Между корпусом и крышкой установлена картонная прокладка.
Разбираем крышку карбюратора, для чего:

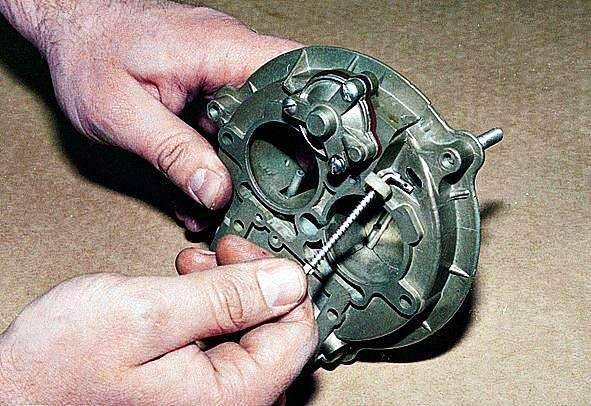

Расшплинтовываем верхний конец тяги воздушной заслонки, снимаем шайбу, выводим тягу из зацепления…
…и снимаем ее.
Отворачиваем три винта…
…и снимаем крышку пневмокорректора с картонной прокладкой и пружиной.
Выводим из зацепления…
…и снимаем тягу с мембраной.
Отворачиваем винт…
…и снимаем распылитель эконостата вторичной камеры.
Промыв снятые детали в растворителе, собираем крышку карбюратора. Затем переходим к корпусу поплавковой камеры, и последним разбираем корпус дроссельных заслонок.

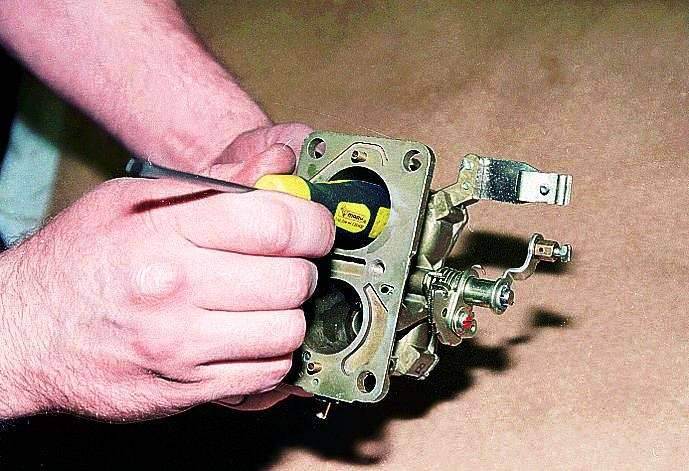

Отворачиваем два винта…

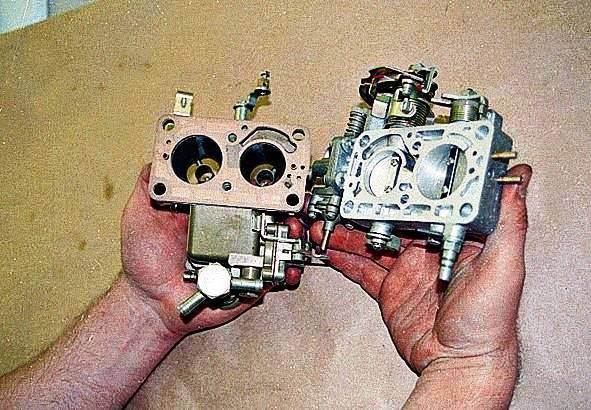

…и отделяем корпус поплавковой камеры от корпуса дроссельных заслонок.
Между ними установлены три прокладки — пластмассовая и две картонные.
Разборка корпуса поплавковой камеры
Отворачиваем винт-пробку…
…и вынимаем ось поплавка с шайбой, сам поплавок и иглу клапана.
Торцевым ключом или головкой “на 10” отворачиваем седло игольчатого клапана с уплотнительной шайбой.
Ключом “на 22” отворачиваем винт…
…и снимаем с него сетчатый фильтр.

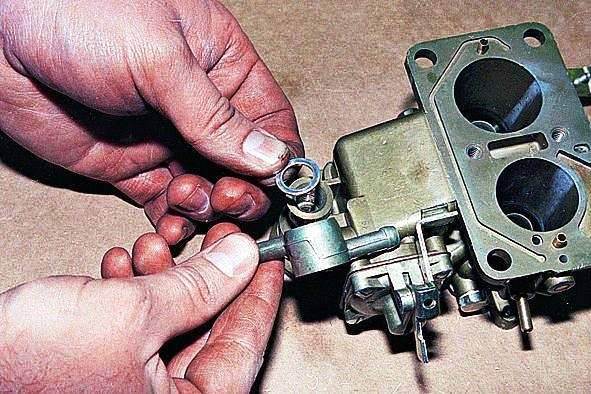

Снимаем топливные штуцеры и уплотнительные шайбы.

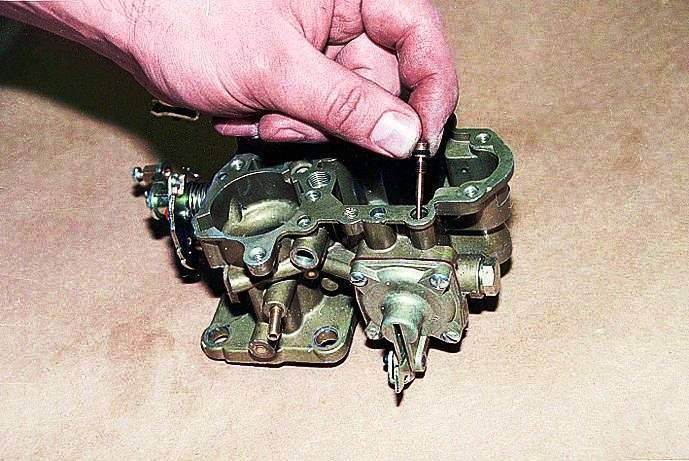

Отворачиваем и вынимаем два топливных жиклера главной дозирующей системы.
Отворачиваем винт и снимаем распылитель первичной камеры с шайбой.
Отворачиваем два воздушных жиклера главной дозирующей системы…
…и вынимаем эмульсионные трубки. У первичной камеры трубка более длинная.
Отворачиваем и вынимаем блок воздушного жиклера с эмульсионной трубкой системы холостого хода.
Отворачиваем и вынимаем воздушный жиклер системы холостого хода.

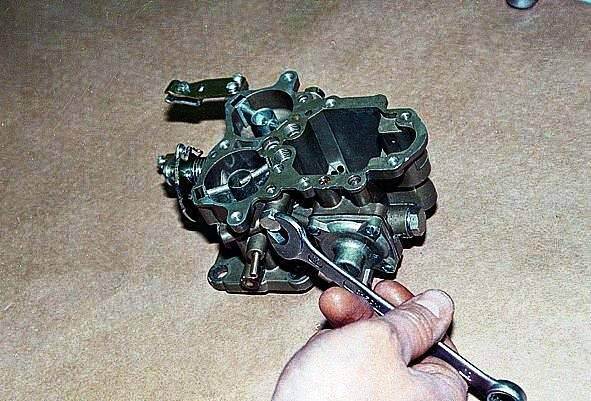

Ключом “на 12” отворачиваем пробку…
…и отверткой из углубления отворачиваем эмульсионный жиклер системы холостого хода.
Таким же образом с противоположной стороны карбюратора отворачиваем и вынимаем воздушный и эмульсионный жиклеры переходной системы.
Постукивая пластиковой рукояткой отвертки по малому диффузору…
…выбиваем его из посадочного места вместе с пружиной и прокладкой.
Таким же образом вынимаем второй диффузор.
Отворачиваем винт…
…и вынимаем из канала ускорительного насоса вытеснитель. Под ним располагается шариковый клапан ускорительного насоса. Перевернув корпус, извлекаем шарик из канала.
Заворачиваем до упора регулировочный винт ускорительного насоса, считая число оборотов. При сборке это поможет восстановить заводскую регулировку.
Отворачиваем и вынимаем регулировочный винт с уплотнительным резиновым кольцом.

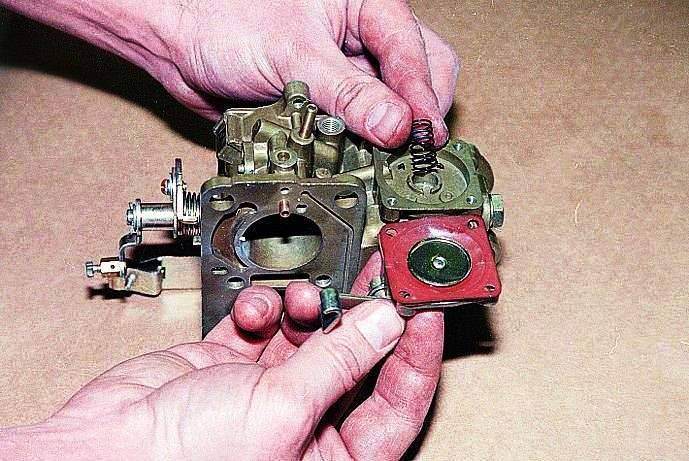

Отворачиваем четыре винта…
…и снимаем крышку ускорительного насоса с мембраной и пружиной.
Между мембраной и крышкой установлена картонная прокладка.
Разборка корпуса дроссельных заслонок
Отворачиваем три винта…
…и снимаем корпус экономайзера принудительного холостого хода с прокладкой.

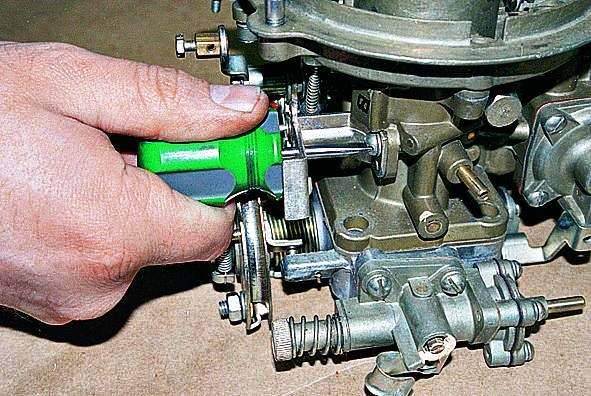

Выворачиваем винт регулировки состава смеси (качества)…
…и винт эксплуатационной регулировки (количества).
Отворачиваем два винта…

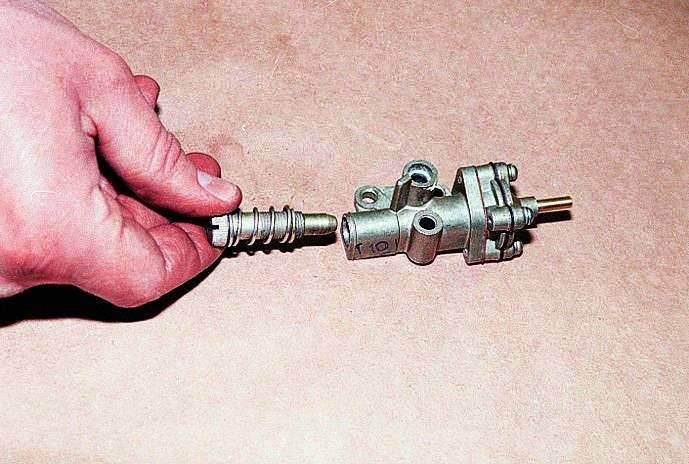

…и снимаем с корпуса клапан экономайзера принудительного холостого хода.
Отворачиваем другие два винта…
…и снимаем крышку с уплотнительной прокладкой.
Ключом “на 6” отворачиваем гайку,…
…снимаем мембрану со штока и вынимаем шток из корпуса.
Детали карбюратора хорошо отмываются от отложений растворителями для нитрокрасок №№ 646, 647, 647, 650, ацетоном или толуолом, но попадание сильных растворителей на пластиковые или резиновые детали не допускается. Перед сборкой детали корпуса обдуваем сжатым воздухом и продуваем каналы.
Поплавковый механизм регулируем подгибанием язычка…
…до размера 10,75–11,25 мм между верхней частью поплавка и верхней плоскостью корпуса поплавковой камеры.
Это лучше делать на автомобиле, подкачивая топливо ручным приводом насоса. Такую регулировку можно провести и без установки карбюратора на автомобиль. Для этого необходимо установить карбюратор на горизонтальную плоскость. На топливный штуцер карбюратора надеваем резиновый бензостойкий шланг, в котором любым подручным средством, например, шприцем создаем небольшое избыточное давление топлива. Можно просто поднять конец шланга на высоту 30–40 см и заливать в него топливо через воронку. Этого давления будет вполне достаточно для заполнения поплавковой камеры и проведения замеров.
Облик скутера – изучаем внешний вид ямаха бвс
Скутер Yamaha BWS отличается своим привлекательным внешним видом и не оставит проходящих людей равнодушными. Несмотря на свою массивность, выглядит скутер выглядит легко и эргономично. Харизматичный дизайн будет интересен даже взыскательному любителю поездок «с ветерком», а дополнительная функция оффроад делает его пригодным даже для езды в сельской местности.
Пластиковые элементы корпуса изготовлены из самых современных и высококачественных материалов. Детали идеально подогнаны друг другу и поэтому создается впечатление, будто скутер отлит из цельного материала. Все сделано на совесть – надежно и качественно. Также, следует отметить наличие багажного отделения, расположенного непосредственно под «седлом» скутера. Его вместительность позволяет хранить шлемы или использовать отсек для транспортировки любых других вещей и предметов, к примеру, личных вещей или инструментов для ремонта.
При первом взгляде на Ямаха БВС, в глаза сразу бросаются слегка выпуклые фары головного света. Наличие защитных дуг и щитков придает модели агрессивный, если не сказать «звериный» облик, которому могут позавидовать даже бывалые байкеры.
Подробный обзор
Приятно наблюдать, когда в одном скутере деликатно совмещены скоростные характеристики и отличные показатели проходимости. 100 куб.см позволяют в полной мере ощутить скорость, оставлять позади автомобили в пробках «каменных джунглей». Скутер очень маневренный, управлять им легко и приятно. Справиться с управлением сможет даже маленький ребенок.
Не стоит забывать о подвеске, над которой была продела длительная и качественная работа. Необходимо отметить ее ход: сзади он составляет 55 мм, а спереди 70 мм. Углубляясь в амортизационную систему необходимо сказать следующее: все нагрузки, колебания и тряску сзади «поглощает» маятниковая подвеска, которая сочленена с двигателем. Спереди применена стандартная телескопическая вилка.
Надежная тормозная система занимает одно из ключевых позиций на любом транспорте, скутер не исключение. В данном случае разработчики установили дисковые и барабанные тормоза соответственно спереди и сзади (диаметром 150 мм и 130 мм.).
Плавно перейдем к дизайну нашумевшей модели. Дизайнеры сделали все возможное, чтобы выделить модель Bws 100 от всех остальных скутеров в данном классе. Это им удалось в полной мере. Рассматривая Ямаху спереди, в глаза сразу бросается нестандартное решение – фары для освещения в ночное время. Данная составляющая выполнена в нестандартном формате, она сдвоенная. На качестве освящения это сказалось только в лучшую сторону. Можно смело сказать, что дизайн полностью спортивный. На это указывают плавные, интересные формы. Кроме этого, стоит подчеркнуть спортивные диски, соответствующую посадку. «Японец» не только по-настоящему шустрый, но и достаточно практичный. Сзади расположена небольшая багажная площадка, под сиденьем находится багажник. Ниже руля предусмотрен бардачок. Длительные поездки приятные и комфортные с мягким, 2-х местным сиденьем. По бокам размещены зеркала для контроля движения. 100-кубовый скутер от Ямахи – это идеальное приобретение для молодых и энергичных людей, любящих быструю езду.
Подробный обзор
Приятно наблюдать, когда в одном скутере деликатно совмещены скоростные характеристики и отличные показатели проходимости. 100 куб.см позволяют в полной мере ощутить скорость, оставлять позади автомобили в пробках «каменных джунглей». Скутер очень маневренный, управлять им легко и приятно. Справиться с управлением сможет даже маленький ребенок.
Не стоит забывать о подвеске, над которой была продела длительная и качественная работа. Необходимо отметить ее ход: сзади он составляет 55 мм, а спереди 70 мм. Углубляясь в амортизационную систему необходимо сказать следующее: все нагрузки, колебания и тряску сзади «поглощает» маятниковая подвеска, которая сочленена с двигателем. Спереди применена стандартная телескопическая вилка.
Надежная тормозная система занимает одно из ключевых позиций на любом транспорте, скутер не исключение. В данном случае разработчики установили дисковые и барабанные тормоза соответственно спереди и сзади (диаметром 150 мм и 130 мм.).
Плавно перейдем к дизайну нашумевшей модели. Дизайнеры сделали все возможное, чтобы выделить модель Bws 100 от всех остальных скутеров в данном классе. Это им удалось в полной мере. Рассматривая Ямаху спереди, в глаза сразу бросается нестандартное решение – фары для освещения в ночное время. Данная составляющая выполнена в нестандартном формате, она сдвоенная. На качестве освящения это сказалось только в лучшую сторону. Можно смело сказать, что дизайн полностью спортивный. На это указывают плавные, интересные формы. Кроме этого, стоит подчеркнуть спортивные диски, соответствующую посадку. «Японец» не только по-настоящему шустрый, но и достаточно практичный. Сзади расположена небольшая багажная площадка, под сиденьем находится багажник. Ниже руля предусмотрен бардачок. Длительные поездки приятные и комфортные с мягким, 2-х местным сиденьем. По бокам размещены зеркала для контроля движения. 100-кубовый скутер от Ямахи – это идеальное приобретение для молодых и энергичных людей, любящих быструю езду.
Общее устройство скутера
Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её
Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом
Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
