Замена ремня скутера Suzuki Sepia и Suzuki Address

Стоимость запасных частей при ремонте вариатора МИЦУБИСИ Lancer cvt:

эконом использование по просьбе автовладельца только б/у деталей /гарантия предоставляется только на нашу работу/

бизнес при выходе из строя дорогостоящих узлов вариатора, по просьбе автовладельца, допускается их замена на б/у /гарантия от 3 до 6 месяцев/

Комплекс услуг по ремонту вариатора МИЦУБИСИ Lancer cvt:

Консультирование мастером /по телефону бесплатно/
Доставка автомобиля в ремонт /в пределах г.Москва бесплатно. С московской области и др. регионов РФ — по договоренности/
Комплексная диагностика электронных цепей автомобиля профессиональным оборудованием /определение кодов ошибок неисправности двигателя, вариатора, АБС, тормозной системы; проверка электрических цепей автомобиля, проверка кинематических разрушений, проверка давления масла, проверка работоспособности гидросистемы/ — при ремонте бесплатно
Визуальный осмотр, проверка целостности корпуса
Проверка уровня трансмиссионного масла и его содержания
Вскрытие поддона /при необходимости/
Снятие коробки передач с автомобиля
Разборка, промывка деталей и узлов
Дефектовка /присутствие автовладельца — обязательно/
Согласование с автовладельцем стоимости полного ремонта и даты окончания ремонта
Получения со склада запчастей /рем. комплекта, расходных материалов, узлов/
Обслуживание гидроблока
Ремонт электронного блока управления /ЭБУ/
Сборка
Установка на автомобиль
Заправка трансмиссионным маслом
Выходная диагностика и тестированный заезд автомобиля

8 /926/ 167 15 40 8 /985/ 888 68 14

Свой склад запчастей. Все необходимое для ремонта вариатора cvt МИЦУБИСИ Lancer в наличии. Корпуса, ремень вариатора, конуса (новые и б/у), соленоиды, фрикционные и стальные диски, прокладочные комплекты, фильтры.

У нас имеется фонд восстановленных вариаторных кпп cvt МИЦУБИСИ Lancer (смотри статью замена). При желании автовладельца, можем заменить неисправный на перебранный из обменного фонда, что зачастую экономически целесообразнее.

Фотоотчёт разборки вариатора МИЦУБИСИ Lancer

Автомобиль доставлен в мастерскую на эвакуаторе (отказ движения автомобиля вперёд). Налицо сгоревшее от перегрева агрегата трансмиссионное масло. Повреждены фрикционные и стальные диски. Клапан масляного насоса подлежит замене. Сильно «задран» ремень вариатора.

Как на скутере натянуть ремень

Многие владельцы мотоциклов или скутеров сталкивались с проблемой замены ремня вариатора. После его замены возникает вопрос – как натянуть ремень вариатора. Ответ на этот вопрос очень прост!

Вариатор
Ремень вариатора
Набор инструментов

На самом деле ремень вариатора натягивать нет необходимости. Вариатор имеет такую конструкцию, что сам натягивает надетый ремень до нужного усилия. Главное – правильно поставить ремень на шкивы вариатора. Для этого необходимо снять защитный кожух шкивов вариатора. Как правило, они прикручиваются с помощью болтов, поэтому проблем с их откручиванием возникнуть не должно. Сняв кожух, необходимо открутить крепление одного из шкивов. В результате натяжение ремня пропадет, и вы сможете без проблем снять его.

После этого необходимо надеть на шкивы новый ремень и закрутить крепление шкива. В результате ремень немного натянется, но этого будет не достаточно для нормальной работы вариатора. Однако, не стоит пробовать его натягивать с помощью зажатия крепления одного из шкивов. Накинув ремень необходимо завести скутер. В результате шкивы придут во вращение. Сразу же необходимо дать немного газа. В результате вариатор самостоятельно натянет ремень. После этого необходимо заглушить двигатель скутера и поставить на место защитный кожух ремня вариатора.

Как на скутере выставить зажигание — вечный вопрос и простой ответ

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы. И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие. Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

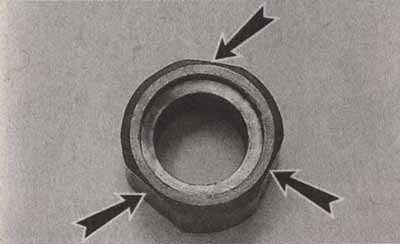

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Как снять заднее колесо на скутере

Рано или поздно каждый водитель мопеда задается вопросом как снять колесо на скутере. Причин для снятия колеса может быть много, самые распространенные из них (по ссылкам есть интересные статьи, рекомендую прочесть):

Снять заднее колесо на мопеде дело не такое уж сложное, как кажется, но и, прямо скажем, не простое. Этот процесс очень отличается от аналогичной операции с автомобилем ввиду того, что снятию заднего ската с диском в скутере препятствуют много других конструктивных элементов мотороллера, таких как выхлопная труба, амортизатор и другие детали. Хотя само колесо скутера зафиксировано всего одной гайкой.

Suzuki Address New W

Продолжение серии Address, полностью новый скутер, что по дизайну, что по двигателю. Дизайн Suzuki Address V new (CA42A) вне всяких похвал — современные обтекаемые формы, хрустальная оптика, фара увеличенной мощности (40 ватт). Двигатель 4-тактный, снабжен инжектором, обладает очень хорошим крутящим моментом, отличной динамикой (с этим типом мотора расхожее мнение, что 2-тактники резвее не работает).

По управляемости и плавности хода Suzuki Address V New угодит даже самому придирчивому водителю. Достаточно большая багажная емкость позволит разметить все, что пригодится в дороге, а сидение позволит передвигаться вдвоем людям средней комплекции.

Плюсы:

ультрасовременный дизайн,
современный четырехтактный двигатель,
малый расход топлива,
отличная динамика разгона,
возможность передвигаться вдвоем на короткие расстояния.

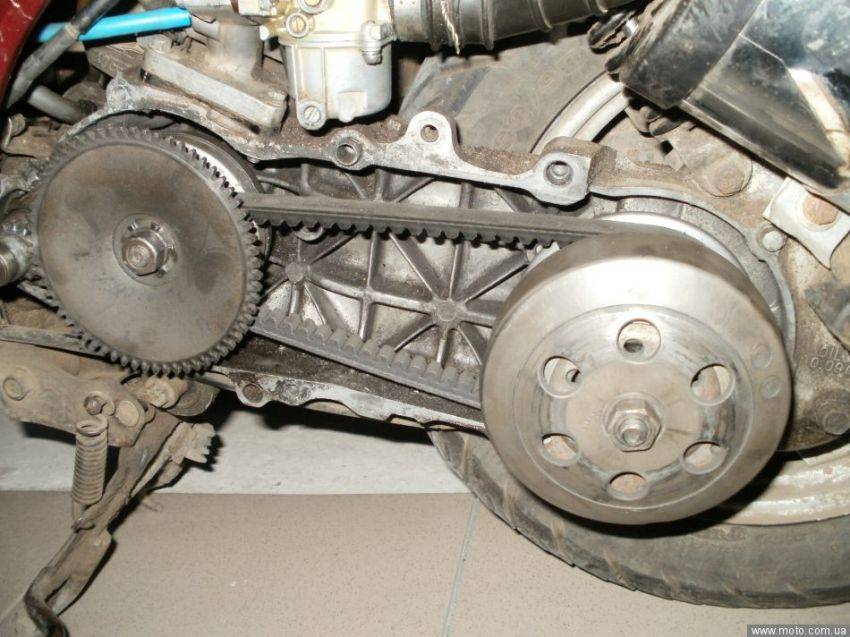

Замена ремня вариатора на скутере

Признаки износа ремня вариатора можно легко определить визуально. Чаще всего износившийся ремень начинает проскальзывать (бывает, что проскальзывает ремень не из-за износа, а из-за ослабления пружины ведомого шквала), ухудшая динамику скутера. Но даже при отсутствии проскальзывания стоит лишний раз взглянуть на ремень: если на нем имеются трещины, то скорее всего ремень скоро придет в негодность. Трещины могут быть как продольными, так и поперечными.

Для замены ремня вариатора необходимы: новый ремень, специальный съемный или газовый ключ, ключи или головки для снятия крышки вариатора, возможно молоток и плоскогубцы, отвертка.

Снятие старого ремня.

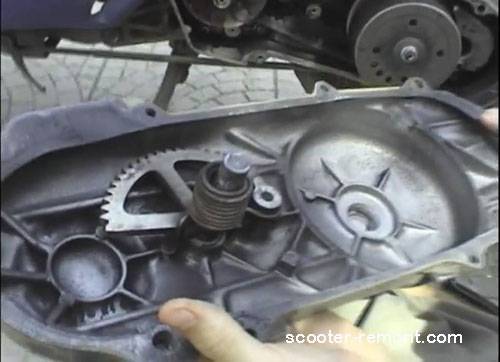

Поставьте скутер на его центральную подножку. Открутите болты, крепящие правую часть крышки вариатора, после чего открепите такие-же болты с левой половины. Снимите крышку вариатора. Вытащите аккуратно бендикс стартера. Выкрутите гайку центробежного сцепления. Далее очень может пригодиться помощник, который должен сзади скутера сильно надавить, максимально сжав амортизатор, и одновременно выжать задний тормоз.

Снимите ремень вариатора, возможно придется использовать молоток. Для снятия, нужно раздвинуть руками половины шкива сцепления, после чего надо будет протолкнуть ремень к основанию.

Установка ремня вариатора.

Перед установкой обязательно посмотрите направление ремня, которое показано стрелками. Бывает, что на ремне нет стрелок, что означает о возможности установки его в любом направлении. После установки, закрутите все как было в обратном порядке.

Если у вас другой тип двигателя.

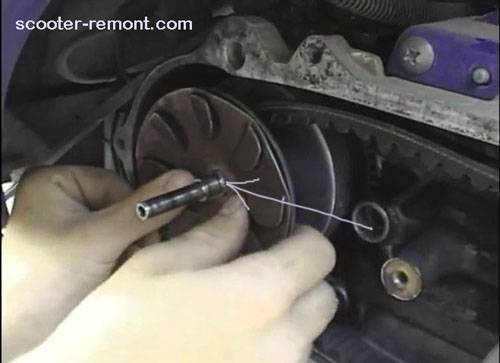

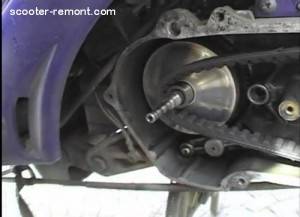

После снятия крышки вариатора, нужно открутить гайку от ведущего шкива специальным съемным либо подошедшим гаечным ключом(так-же можно обойтись и газовым ключом), предварительно нужно фиксировать неподвижную щеку вариатора.

Ремень вариатора снимается в сборе с неподвижной щекой. Далее нужно снять внутреннюю часть шкива с вала. После этого стоит снять ролики вариатора с его корпуса и проверить их на наличие износа. Рабочую часть ведущего шкива так-же следует осмотреть и убедиться в отсутствии повреждений.

Тщательно очистите детали от загрязнений (часто бывает довольно-много резиновой пыли от старого ремня и роликов), затем установите шкив на место. Установите на ведомый шкив новый ремень, протолкните его на внутренний радиус, раздвигая половины шкива. Чтобы ремень принял рабочее положение при минимальной скорости, прокрутите вариатор несколько оборотов. Осталось собрать корпус вариатора и закрутить крепежные детали.

Mitenka 26 Ноябрь 2007 – 18:10

ну по каталогу на Сепию,сток ето ремень – 16 x 665 но современные производители,что китай что тайвань что тюн,как показывает практика,то стока никогда не додерживаеца,ремни бывают либо чуточку меньше либо чуточку больше,ето и считаеца стоком.Вот более не менее я нашол что по каталогам,что мона достать в Одессе

– Athena – 16,7X8,1X670 – Bando – 665-17.6-30-8.5 – Dayco – 16,0X8,0x665 16,3×7,3×621 16,5×8,0×664 17,5×10,0×654

канеша лутше Тюн брать,по катало Полини или Атена,но оптимал замена ето Митсубоши,Дайко,Бандо(цена от 80 до 120грн у нас в Одессе),а китайские как показавыет примеры(сыпятся и стираюца момент,часто разрыв)те что по 30-50грн лутше не брать.Сам юзаю 18мм ремень Митсубоши Сообщение отредактировал Mitenka: 26 Ноябрь 2007 – 18:12

Как поставить ремень вариатора на скутер

Те, кто недавно пользуются скутерами, даже не догадываются, как важно проверять вариатор, ведь он неотъемлемая часть скутера, которая заставляет ваш скутер ехать. Так что регулярная проверка ремня вариатора просто необходима

Если же вы выбрали б/у скутер, то знайте, что проверять ремень стоит сразу при покупке, ведь нормальный ремень изнашивается за 6000 км, может и больше

А может и раньше износится, если вы будете сильно нагружать скутер и резко стартовать. Но если вы купили новый скутер, не думайте, что ремень вариатора скутера будет обязательно рабочий. Дело в том, что большинство скутеров долго пылятся на складах, и поэтому ремень может трескаться из-за долгого простоя

Если же вы выбрали б/у скутер, то знайте, что проверять ремень стоит сразу при покупке, ведь нормальный ремень изнашивается за 6000 км, может и больше. А может и раньше износится, если вы будете сильно нагружать скутер и резко стартовать. Но если вы купили новый скутер, не думайте, что ремень вариатора скутера будет обязательно рабочий. Дело в том, что большинство скутеров долго пылятся на складах, и поэтому ремень может трескаться из-за долгого простоя.

Чтобы быть уверенным, что ремень цел, проверяйте его каждые 1000-2000 км. Если вы заметили, что ремень стёрся и проскальзывает, замените его, ведь это сильно скажется на эксплуатации. Чтобы узнать, когда сделать замену ремня вариатора, проверьте внутренний слой ремня. Если он стёр основной слой, которая называется матерчатая оплётка, замените ремень. Когда стирается этот слой, ремень начинает стираться изнутри, при этом засоряя его стёртым материалом. Также проверить износ ремня, можно проверив ремень на наличие трещин. Большинство ремней начинают выходить из строя из-за большого количества трещин (см. на картинке). Если количество трещин увеличивается, замените его как можно скорее, ведь он может в любое время порваться.

Что будет, если ремень порвётся?

Допустим, вы не заметили, что ваш ремень имеет плохой вид. И ваш ремень порвался в дороге. Когда рвётся ремень, то часто помимо него, грузики вариатора скутера могут просто высыпаются. Это случается практически всегда, если у вас не вылетели грузики, вам очень повезло. Если же поломка ремня случилась в пути, разочарую вас, ведь чтобы открутить гайку заднего вариатора, вам нужен будет гаечный ключ и специальный съёмник. Только приехав домой, вы сможете открутить вариатор и вставить новый ремень.

Замена ремня вариатора

Как говорилось выше, следует сначала открутить гайку на вариаторе. Далее снять ремень и поставить новый. Но будьте осторожны, покупайте только заявленный характеристикой скутера ремень. Если вы поставите больший или меньший ремень, то возможно скутер будет двигаться с другой скоростью. Возможно, даже неправильно подобранный ремень порвётся через 1000-1500 км. Часто это случается, если купить ремень больший нужного. Так что лучше избежать таких неприятностей и купить ремень вариатора на скутер только для вашей модели.

Как выставить зажигание на скутере Сузуки сепия

МАГНЕТО – зажигание скутера

https://youtube.com/watch?v=LUDeYCtn1ow

запуск двигателя Suzuki Sepia без скутера

угол опережения зажигания на скутере

Скутер Suzuki Sepia ZZ-карбюратор

https://youtube.com/watch?v=QX9gSdksy7I

Как снять генератор Сузуки сепия

Мастерская Pit_Stop:обзор и устройство карбюратора Mikuni(Suzuki Sepia)

Honda Dio 27 не заводится

Регулировка обогатителя на скутере

2Т.Скутер -искра есть ,а Не заводится! Все причины тут -устранение ..Scooter

SUZUKI Sepia – самый простой способ снятия колокола

Также смотрите:

Ford Focus 3 рестайлинг 2015 или
Как разбираться в моделях Mercedes
Диски Ниссан альмера классик параметры
Регулировка датчика положения дроссельной заслонки на Мазде демио
Кардан передний Тойота таун айс
Прокладка поддона мкпп Шевроле Ланос
Мерседес а 150 2005 год
Оплетка на руль Ниссан альмера n16
Поршневая на Хонду дио 34 тайвань
Давление в шинах Chevrolet Lacetti хэтчбек
Заднее левое крыло BMW E39
Дхо для Мазды 6 2011
Личинка дверного замка Мерседес 124
Съемник для пружин амортизаторов БМВ
Субару аутбэк против Мазда СХ5

Масло для скутера

В современных скутерах обычно используется 2 типа масла, — моторное и трансмиссионное, для двигателя и трансмиссии соответственно. Для нормальной работы этих узлов масло, конечно же, следует менять регулярно, используя рекомендованный производителем класс масла (Подробнее о маслах для скутера). Периодичность замены масла двигателя

скутера также устанавливается производителем, но в среднем это каждые 3000 км (при использовании действительно качественного масла). В период обкатки скутера (или нового двигателя) масло меняется чаще. То есть, для нового скутера периодичность замены моторного (и кстати, трансмиссионного тоже) примерно такая:

после отметки 300 км после отметки 1000 км после отметки 2000 км далее каждые 2-4 тыс км.

Масло трансмиссии после обкатки меняется немного реже моторного, примерно каждые 4-6 тыс км. Процесс замены моторного и трансмиссионного масел скутера.

Как поменять ремень на скутере?

Как определить износ ремня вариатора?

Делается это достаточно просто, степень изношенности определяется визуально, рекомендуется снять ремень или проверить его поверхность. Обычно плохой ремень вариатора начинает часто проскальзывать, это случается из-за стертой поверхности, в результате чего существенно теряется динамика разгона. Также занимать деталь следует по причине механических повреждений ремня, например, многочисленных трещин. Тогда эксплуатация скутера будет достаточно сложной. Причем учтите, что ремень состоит из нескольких слоев, которые могут отклеиться, повредив весь вариатор.

Дальше придется проверить ширину ремня вариатора, но перед этим найдите на его внешней стороне указатели максимально допустимой ширины. После замерьте точную ширину ремня, и если она отличается от допустимой, сразу замените ремень. Рекомендуется покупать только хорошие дорогие ремни, ведь практика показывает, что дешевый вариант начнет терять внешний слой уже через 2-3 тыс. км. В свою очередь, это грозит порче всех каналов вариатора, ведь остатки ремня будут разлетаться.

И если вы вовремя не заменили ремень вариатора, и он порвался у вас прямо во время движения, последствия будут плачевными. В большинстве случаев будет повреждены другие части вариатора, например, грузики. Но также скутер не сможет в дальнейшем двигаться, придется доставить его сторонней техникой. И когда вы придете в гараж, то первым делом зададитесь вопросом: как поменять ремень на скутере 4т или 2т?

Как поменять ремень на скутере

Перед тем, как поменять ремень на скутере придется убедиться, правильно ли вы подобрали новый. Он должен идеально подходить по ширине и длине, обычно ремень подбирается именно под вашу модель скутера. Специалисты также допускают отклонение ширины от нормы максимум на 1, 5 мм, большие показатели или слишком короткие ремни способствуют быстрому выходу из строя вариатора. Итак, приступаем к замене.

Первым этапом будет подготовка скутера, поставьте его на центральную ножку и открутите крышку вариатора. Она, как правило, крепиться на нескольких болтах. Дальше придется снять ведущий вариатор, который располагается слева от вас. Он снимается достаточно просто, поэтому после приступаем к следующему этапу.
Учтите, что в некоторых случаях можно снять ремень без разборки ведущего вариатора, достаточно потянуть ведомый шкив таким образом, чтобы пружина растянулась и ремень снялся. Если ремень снялся без ведущего вариатора, процедура станет проще. Если ремень не выходит через ведомый шкив (с правой стороны), придется его раскрутить, достаточно снять гайку, которая держит колокол сцепления.
Третий этап — установка нового ремня. Делается это также достаточно просто, начинать процедуру следует с монтажа на ведомый шкив. После придется надеть ремень на ведущий шкив, для этого придется его прокрутить для того, чтобы ремень стал на место. После того, как ремень надет, проверьте состояние гаек ведущего и ведомого шкивов, они могут растянуться из-за ваших действий с ремнем.

Заключительный этап — проверка работоспособности ремня. Для этого достаточно прокрутить коленвал и посмотреть, хорошо ли встал ремень. Надевайте крышку вариатора и смело продолжайте эксплуатировать скутер.

Регулировка карбюратора после его замены

Даже при точном соответствии марке и модели автомобиля, после замены старого карбюратора на новый необходимо будет его настроить. Дело в том, что такие характеристики двигателя, как например, степень разрежения в цилиндре на такте впуска со временем меняется.

Что уж говорить про установку карбюратора на двигатель штатно не предназначенный для использования другой модели устройства. В таких случаях помимо знаний и опыта часто требуется специальное оборудование: газоанализаторы, стробоскопы, мерительный инструмент.

Регулировка производится поэтапно, а настройки проверяются на различных режимах работы двигателя и под силу скорее профессионалам, чем рядовым автолюбителям.

Тем не менее, выполнить ряд регулировок штатного карбюратора, способных сделать экономичным потребление топлива и способствовать тому, чтобы в высоконагруженных режимах автомобиль был мощнее можно попытаться и самостоятельно.

Помимо уже упоминавшихся регулировок качества и количества топливной смеси и уровня топлива в поплавковой камере, это могут быть следующие операции:

Регулировка привода воздушной заслонки: при полностью утопленной рукояти «подсоса» заслонка должна быть полностью открыта.
Регулировка привода дроссельной заслонки: при выжатой до конца педали «газа» заслонка должна быть полностью открытой.
Регулировка пускового устройства карбюратора: выставление нормированных зазоров между краями воздушной и дроссельной заслонок и стенками смесительной камеры.
Правильность установки электромагнитного клапана (ЭМК): при снятии проводов с ЭМК (игольчатый клапан запирает канал холостого хода) двигатель должен глохнуть.

Особенности настроек и регулировок карбюраторов зависят от конкретной модели устройства и параметров двигателя автомобиля, поэтому при самостоятельной работе следует, прежде всего руководствоваться технической документацией производителя.
