Замена ремня вариатора квадроцикла CFMOTO CF500-A

Технические характеристики

Силовая установка:

1. Марка устанавливаемого двигателя – CF188.
2. Количество цилиндров – 1.
3. Рабочий объем – 500 кубов.
4. Номинальная мощность на выходе – 32 лошадиные силы/24 киловатта (при 7000 об/мин).
5. Наибольший крутящий момент – 36 ньютонов на метр (при 5500 об/мин).
6. Количество распределительных валов – 1.
7. Расположение распределительного вала – верхнее (SOHC).
8. Количество клапанов – 4.
9. Тип системы охлаждения – жидкостная.
10. Тип системы смазки – масляный картер.
11. Тип топливной системы – карбюраторная.
12. Тип используемого карбюратора – Mikuni BSR 36-89.
13. Рекомендуемое топливо – АИ-92.
14. Тип системы зажигания – транзисторная, имеющая электронный контроль опережения зажигания и
15. компьютерное управление.
16. Тип системы запуска – электростартерная.

Шасси:

1. Тип привода – полный.
2. Тип трансмиссионной системы – автоматическая.
3. Тип рамы – стальная трубчатая.
4. Тип сцепления – центробежное автоматическое.
5. Тип передней подвески – независимая с двойными поперечными A-образными рычагами и гидравлическими амортизаторами.
6. Тип задней подвески – независимая с двойными поперечными H-образными рычагами и гидравлическими амортизаторами.
7. Ход передней подвески – 170 миллиметров.
8. Ход задней подвески – 225 миллиметров.
9. Шины передних колес – AT25x8-12.
10. Шины задних колес – AT25x10-12.
11. Тип передних дисков – легкосплавные.
12. Тип задних дисков – легкосплавные.
13. Тип тормозной системы – двухконтурная, гидравлическая.
14. Тип передних тормозов – гидравлические двухдисковые.
15. Тип задних тормозов – однодисковый трансмиссионный.
16. Тип стояночного тормоза – трансмиссионный.

Габаритные размеры:

1. Конструкционная длина – 2320 миллиметров.
2. Конструкционная ширина – 1170 миллиметров.
3. Конструкционная высота – 1230 миллиметров.
4. Высота по спинке сидения – 920 миллиметров.
5. Длина колесной базы -1490 миллиметров.
6. Наименьший дорожный просвет – 275 миллиметров.
7. Наименьший радиус поворота – 4000 миллиметров.

Другие характеристики:

1. Вместимость топливного резервуара – 19 литров.
2. Максимальная развиваемая скорость передвижения – 90 километров в час.
3. Максимальный вес перевозимого груза на переднем багажнике – 35 килограмм.
4. Максимальный вес перевозимого груза на заднем багажнике – 75 килограмм.
5. Максимальное тяговое усилие – 350 килограмм.
6. Конструкционный вес квадроцикла – 326 килограмм.

Ремонт и улучшения квадроциклов ЦФмото 500

У квадроцикла CF MOTO 500 технические характеристики вполне сравнимы с прочими китайскими машинами утилитарных серий. По словам владельцев, даже некоторые детали с автомобилей Daewoo легко становятся под корпусом квадроцикла. Умеренное количество электроники также положительно сказывается на возможности ремонта.

Квадроцикл CF MOTO 500 ремонтируется легко, даже в полевых условиях. С учетом доступности деталей и комплектующих владелец может выполнять простой ремонт при необходимости. Но подобное преимущество доступно не для всех моделей, ведь производитель позаботился, чтобы ЦФ 500 можно было модернизировать и некоторые локальные апгрейды могут сделать невозможным быстрый ремонт или использование схожих деталей.

В целом у CF MOTO 500 размеры корпуса позволяют даже немного поиграть с расположением комплектующих, что может положительно сказаться на качестве эксплуатации. Тематические форумы наполнены советами и руководствами реальных владельцев квадроциклов CF 500, поэтому при покупке вы не останетесь один на один с проблемами. Также использование форумов будет полезно и тем, кто желает модернизировать свой транспорт. Среди самых популярных видов тюнинга, рекомендованных владельцами квадроцикла ЦФ 500:

• Освещение. Производитель предлагает целый ряд ламп основного и дополнительного света. Вы можете самостоятельно выбрать линзы и лампочки с различной дальностью освещения и отличающиеся по параметру рассеивания.
• Дополнительная защита. Предустановленные накладки и щиты могут быть заменены на более легкие или наоборот, тяжелые и прочные детали. Габариты квадроцикла CF MOTO 500 и отличные параметры тяговой мощности позволяют устанавливать дополнительные утяжеленные щиты, при необходимости.
• Модернизация корзины. Стандартные решетки многие пользователи рекомендуют сразу менять на пластиковые кофры. Это даст возможность сохранить груз при поездках по грязи и бездорожью.
• Замена обвесов и антискользящих покрытий. Некоторые первые модели квадроцикла ЦФмото 500А стали причиной споров между владельцами. Причиной разногласий стало качество резиновых вставок и грязевиков, которые мягко говоря не всегда хорошо выполняют свои функции. При расширении корпуса и места для ног есть возможность сменить классические резиновые детали на более качественные.
• Усиленный трос. Если вы часто заезжаете на поля, в леса или болотистую местность, имеет смысл позаботиться и о лебедке с прочным тросом. В целом, нареканий при использовании троса ни у кого из владельцев не возникает, но производитель дает возможность смены комплектующей на адаптивную, от старших моделей.

Квадроцикл ЦФмото 500 во всех комплектациях полюбился многим пользователям, о чем говорят многочисленные отзывы. Фактически, вы получаете за небольшие деньги отличный аппарат, собранный на профессиональном производстве. При этом, проблем с ремонтом, наличием запчастей или элементов тюнинга владельцы никогда не испытывали. Дополнительным преимуществом можно считать наличие выставочных моделей у дилеров и возможность провести тест-драйв, что значительно облегчает задачу подбора себе мототранспорта для разных целей.

Замена ремня вариатора на квадроцикле своими руками. Обслуживание

Главная → Обслуживание → Замена ремня вариатора на квадроцикле своими руками.

• Admin
• 21.10.2017
• 10971
• замена ремня вариатора на квадроцикле, ремень вариатора квадроцикла

Рано или поздно наступает момент, когда ремень вариатора вашего квадроцикла изнашивается и требуется его замена. Часто приходится слышать вопрос: «При каком пробеге нужно менять ремень вариатора?» Ремень вариатора нужно менять при появившихся показаниях к его замене,   не ориентируясь на пробег. Объясняется это стилем езды, выбираемой для поездок трассой, качеством ремня, опытом наездника и многими другими факторами.

Как же определить, что ремень нуждается в замене?

Если вы заметили пробуксовку ремня на низких оборотах, почувствовали запах жженой резины,  увидели дым, идущий из вариатора, отметили внезапное снижение максимальной скорости (при нормальной компрессии и настроенном карбюраторе), или же вовсе не можете тронуться с места при подаче газа, тогда скорее всего ремень вариатора нужно заменить, или, по меньшей мере, открутить крышку вариатора и провести осмотр.

Как  добраться до ремня вариатора?

Очень часто для того, чтобы открутить крышку вариатора, необходимо снять пластиковую подножку (на некоторых квадроциклах можно избежать снятия пластика, используя для снятия крышки головку с гибким валом).

Не теряйте болты, которые выкручиваете, заранее приготовьте лоток для демонтированных деталей и соединений.

После того, как подножка демонтирована, переходим к снятию крышки вариатора. Внимательно осматривайте поверхность крышки, некоторые болты бывают скрыты и замечены не сразу.

После снятия крышки для осмотра будет доступен механизм вариатора вашего квадроцикла, визуально определите целостность ремня и его износ , при необходимости переходите  к замене ремня CVT.

Для снятия ремня необходимо развести шкивы вариатора,  для этого найдите на шкиве отверстие с резьбой под болт(чаще всего М8 — длина от 55-80мм, в зависимости от модели квадроцикла).

Вкручиваем необходимый болт в отверстие и ослабляем ремень для его беспрепятственного снятия. Работаем без фанатизма и постоянно проверяем натяжку ремня.

После того,  как болт-съемник вкручен,  начинайте снимать ремень вариатора снизу, постепенно прокручивая шкивы по часовой стрелке и переходя наверх. Ремень снимается достаточно легко.

Ремень снят,  и теперь вам необходимо осмотреть рабочую поверхность шкивов на наличие деформаций, сколов и механических повреждений. Не лишним будет очистить шкивы и все доступные детали вариатора от загрязнений.

Далее переходите к установке нового ремня.

Обратите внимание —  важно установить ремень правильно!

На большинстве ремней есть стрелка: при установке она должна смотреть вперед по ходу движения, если указывающей стрелки нет, то ориентируйтесь по буквам, нанесенным на ремень, при правильной установке все буквы должны быть читаемы (не перевернуты, не задом наперед).

Установку производите в обратном порядке, начиная с нижней части шкива, но двигаясь уже против часовой стрелки.

После того,  как ремень встал на место, плавно выкрутите болт-съемник,  проворачивая шкивы в любом направлении:  это позволит ремню лучше встать на место.

Далее переходите к установке крышки вариатора и сборке демонтированной подножки.

Убедитесь в том, что вы не пропустили ни одного крепежного соединения.

На этом замена ремня вариатора на квадроцикле закончена, как видите,  в данной процедуре нет ничего сложного,  и справиться с ней может абсолютно каждый. Хотелось бы добавить, что, отправляясь в путешествие на квадроцикле,  не лишним будет захватить с собой запасной ремень и инструменты для его замены:  ведь теперь вы не растеряетесь в чрезвычайной ситуации и сможете справиться с этой проблемой в полевых условиях.

Напоследок видео-ролик о замене вариатора своими руками:

Технические характеристики 500-2А

Так как база модели была полностью позаимствована у предшественника, изменений в технических параметрах вы не найдете. В целом параметры CF 500-2A следующие:

• Одноцилиндровый двигатель объемом 500 см3. Четыре клапана позволяют достигать крутящего момента в 7000 оборотов и мощности в 32 л.с.
• Рекомендуемый вид топлива: бензин. В техпаспорте прописано использование бензина марки АИ-92, сложней высчитать расход топлива. Пользователи отмечают, расход от 10 до 19 литров на каждые 100 км. Все напрямую зависит от нагрузок, типа и манеры езды. К слову, объем топливного бака всего 19 литров.
• Габариты квадрацикла 23,2х11,7х12,3. Базовый «сухой» вес 326 кг. Длина колесной базы 150 см.
• Максимальная скорость 90 км\ч. При условии отсутствия груза на переднем и заднем багажнике, дополнительных обвесов и исключительно на прямой, ровной и сухой трассе.

Как уже было сказано, у CF MOTO 500-2A характеристики не изменились сравнительно с первичной моделью, но езда на более агрессивном и устойчивом транспорте все же более приятная, как для пассажира, так и для самого водителя. Учитывая возможность установки дополнительной оснастки, модель перестала быть обычным транспортом для туриста и вполне может посостязаться с конкурентами в своей ценовой категории.

CFMOTO Снятие и капремонт двигателя СF500, X6

Dimix

сегодня начал снимать двигатель на BM 500 и снял таки. :gold: было скручено много чего

Эх, забыл добавить что он-лайн консультаном выступал Я :-)) ROFL

Dimix

А где крепление к раме лопнутое? Если будешь снимать ведомый вал сцепления, глянь пожалуйста обгонную муфту viewtopic.php?f=47&t=15536&start=30 , очена знать про неё хоца :rose: Долго снимал?

Активный участник

Ёп. скоко разных проводков и трубочек :lol2: они что на скорость влияют или так для понта висят?

Dimix

grom-off Долго снимал без пыва и перекуров. около 5 часов второй раз говорят быстрее будет! Муфту наверно через недельку гляну как сцепление закажу. Dikiy angel-01 А хрен его знает, всё штатное. Датчик того, датчик сего.

Вечерком будут фотографии полуразобраного двигателя в частности коробки пробег чуть меньше 2000

чем же он так провинился всего за 2000км?

Dimix

Вован-Питерский говорю же задняя не включается да и понижайка не втыкается. на табло R горит но не едет, хотя «защёлкивает» а L вообще не втыкается и не горит и проверял сразу на коробке

Dimix

и хрен знает что с задней стало, когда я катался всё нормуль было меня уже перед фактом поставили «не пашет»

Точно, вспомнил обрати внимание на стопорное кольцо. Возможно просто его выбило из «седла»

Dimix

вот что можно сделать со стопорным кольцом что не вышибало? подогнуть, разогнётся.

Dimix

ещё не много фоток

Dimix

Раздельные тормоза, только здесь и сейчас, бесплатно , без регистрации и смс. :gold: берём ключ на 12, тормозную жидкость можете и пивасик но я без этого обошёлся и пол часа времени Смысл прост. На ножной тормозной цилиндр цепляем сразу шланг который идёт на заднюю ось. Далее откручиваем шланг с тройника который идёт от правой рукоятки и прикручиваем вместо снятого шланка, далее короткий шлан (который шёл от торм. цилиндра на разветвлитель) цепляем на тройник. вот так

Источник

Технические характеристики

Китайский квадроцикл ЦФмото 500 является утилитарным двухместным транспортом средней мощности. Владельцы часто классифицируют его как отличный тягач, и не удивительно, ведь даже при максимальной загрузке, с двумя пассажирами на борту и прицепом, транспорт весьма уверенно ведет себя на трассе и в болотах.

Технические характеристики квадроцикла CF MOTO 500:

• Четырехтактный двигатель с объемом 493 см3. Мощность мотора позволяет использовать квадроцикл как в скоростных заездах на трассе, так и в условиях бездорожья.
• Стартер с ручным и электрическим запуском.
• Габариты квадроцикла CF MOTO 500 составляют 212х117х123 см, что находится в пределах стандарта для двухместных внедорожников серии.
• Дисковая система торможения обеспечивает максимальную управляемость и скорость остановки. На передних колесах установлены двойные тормозные диски.
• Максимальная скорость, которую может развить квадроцикл ЦФ Мото 500, составляет 90 км/ч. Естественно, данный параметр актуален при езде по прямой и ровной трассе.
• Трансмиссия – вариатор. Для владельцев ЦФ 500 разных серий доступно более 5 возможных видов привода.
• Объем топливного бака 19 л. При смешанной езде на средней скорости, мототранспорт легко может проехать больше 140 километров без дополнительной заправки.
• Сухой вес транспорта составляет немного большее 300 км. С полным баком и аккумулятором — 331 кг. При фактической тяговой мощности в 350 кг, параметр весьма скромный, что и характеризует квадроцикл CF500, как отличный транспорт для фермеров, туристов, охотников и рыбаков.

Рассматривая технические характеристики, указанные производителем в паспорте, всегда бросается в глаза значительный радиус разворота. Практически все двухместные квадроциклы производителя имеют радиус поворота в 4 метра, но при учете колесной базы в 1,3 м, такой параметр приемлем для большинства пользователей. По словам владельцев, к такому большому радиусу разворота быстро привыкнуть, но смущает невозможность скоростных заездов по извилистым трассам с резкими поворотами.

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.

Замена вариатора своими руками

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.

Цена

В настоящее время на рынке мототехники представлено большое количество квадроциклов разной стоимости. Данный же квадроцикл находится в ценовом диапазоне от 325 тысяч рублей и до 500 тысяч российских рублей. Цена, как и на любую другую технику, составляется с учетом года производства и комплектации. Необходимо отметить, что при дополнительной плате квадроцикл CF MOTO CF500-2A может иметь одну из нескольких предоставленных производителем окрасок, в том числе и камуфляжные.

Еще дешевле эту модель можно найти на рынке подержанной техники. Здесь в зависимости от того же года выпуска, технического состояния и пробега квадроцикл СФ Мото 500 может обладать стоимостью в пределах от 220 тысяч рублей и до 310 тысяч российских рублей.

Воздухозаборник из труб и муфт

Сделать шноркель на квадроцикл своими руками можно из резиновых муфт и нескольких сантехнических труб. Это бюджетный вариант, который обойдётся примерно в 1000 рублей. Водителю понадобятся:

• Резиновые муфты диаметром 50 мм (5 штук)
• Четыре трубки (три трубы диаметром 50 мм и одна на 40 мм)
• Два резиновых шланга диаметром 40 мм.
• Уголки на 50 (8 штук).
• Труба переходник с 50 на 40 мм.
• Резиновая муфта 70×50 мм.
• Хомуты 50×80 мм (5 штук).

Монтаж шноркеля начинается с разборки аппарата. Водителю нужно демонтировать сиденье, спинку, багажник и спилить лобзиком перемычку на багажнике. Затем необходимо:

• Откинуть багажник вперёд.
• Снять верхнюю крышку.
• Обработать место выхода охлаждения вариатора (срезать верх трубки).
• Вытащить срезанную трубку и соединить её с конусной муфтой. Место стыка нужно промазать герметиком и закрепить хомутом.
• Вставить трубку обратно в охлаждение вариатора.
• Выпилить отверстие на крышке.
• Установить уплотнительную муфту, соединённую с 50 мм трубкой.
• Установить багажник, сиденье и т.д.

После заднего шноркеля необходимо сделать «дыхательные трубки» для карбюратора и вариатора. Для этого следует:

• Снять крышку воздухана и промазать её герметиком.
• Демонтировать багажник и капот.
• Установить муфту в отверстие вариатора.
• Срезать следующую муфту на последнем кольце (она будет вставляться в капот).
• Высверлить в капоте отверстие, установить обрезанную муфту и трубку на 50 мм.
• Просверлить второе отверстие и поставить трубку для карбюратора.
• Установить снятые детали на аппарат.
• Соединить трубку с патрубком 50 на 40 мм.
• Вставить шлангу на 40 мм и зажать её хомутом.
• Соединить шланг с воздуханом и зафиксировать его хомутом.
• Заизолировать всю конструкцию.

По сути, конструкция получается хиленькой и проживёт всего один сезон. Поэтому проводить подобный эксперимент на новом аппарате не рекомендуется.

Проблема с тормозной машинкой квадроцикла CFMOTO

Через 6 лет эксплуатации моего квадроцикла CFMOTO CF500-A случилась внезапная поломка: «провалилась» ручка переднего тормоза. Соответственно, основные тормоза у меня пропали. Второй тормозной контур всё ещё работал, но его эффективность сама по себе значительно ниже. Поэтому я даже особо не катался, не желая рисковать с неисправной тормозной системой.

Как видно, правая ручка нажималась до упора, не встречая никакого сопротивления.

Разумеется, первое, что я проверил – это тормозную магистраль, куда, вероятно, мог попасть воздух. Я попробовал прокачать тормоза, но как ни пытался, жидкость не прокачивалась, она попросту не выходила из штуцера на суппорте при нажатии ручки. Даже когда я отсоединил от суппорта тормозной шланг, картина не изменилась. Очевидно, что проблемы в тормозной машинке, её поршень не работает должным образом, не создавая давление в магистрали.

Надо снимать и разбираться, что могло случиться. Тормозная машинка демонтируется очень просто.

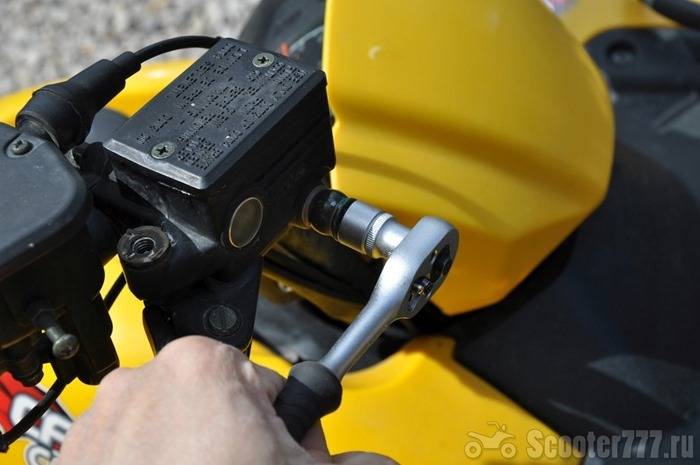

Первым делом, конечно, нужно открутить зеркало заднего вида, оно отвинчивается по часовой стрелки (левая резьба).

Снизу установлен концевик, который сигнализирует о том, нажата ручка или нет. Можно сначала отсоединить провода концевика, можно потом на весу.

Откручиваем тормозной шланг ключом на 10.

Шестигранником вывинчиваем два винта крепления.

Всё, машинка снята. Это самая простая операция, которую я когда-либо делал на квадроцикле. Я промыл всё водой, высушил и приступил к вскрытию.

Вывинчиваем винт, служащий осью для ручки.

Ручка снята, открыт доступ к поршню. С него надо сначала снять резиновый колпачок, это делается руками. Под колпачком видим стопорное кольцо, которое и держит поршень на месте.

После извлечения стопорного кольца легко вынимается сам поршень.

Я ожидал увидеть, что какая-то резиновая манжета изношена или и вовсе порвана, поэтому она и пропускает тормозную жидкость. Однако сняв манжеты с поршня, я не увидел ни одного даже самого микроскопического дефекта. Силикон в прекрасном состоянии, как новый, не растянутый, поверхность глянцевая, ровная, отверстий в теле нет, на штоке сидит очень плотно.

Внутренняя стенка цилиндра – ровная, зеркальная, без дефектов.

Но почему тогда машинка не работает? Ответа я так и не нашёл, ничего подозрительного не обнаружил. Собрав ручку обратно, я её протестировал, но дефект как был, так и остался: при нажатии давление очень плохое, при отпускании же обратное давление есть. Фантастика какая-то, все детали в порядке, но машинка не работает.

Я плюнул и решил, что тормоза – это всё-таки не та вещь, где можно экономить, и купил новую тормозную машинку, которая обошлась мне в 2890 руб. Артикул 9010-080600.

Ставится она буквально за одну минуту.

После наполнения необходимо какое-то время понажимать ручку вхолостую чтобы вышли все воздушные пузырьки. Вскоре они выйдут, а на ручке появится некоторое усилие.

После этого можно прокачать тормоза квадроцикла стандартным способом. И вот спустя несколько минут ручка стала железной! Я даже не могу её продавить до основания, это значит, что всё работает прекрасно.

Заодно прогнал жидкость и во втором тормозном контуре.

И у меня снова появились тормоза.

В принципе, число поломок моего квадроцикла CF500-A настолько невелико, что я даже не расстроился. За 6 лет я его почти не ремонтировал – в основном только занимался техническим обслуживанием и уходом. Поэтому давно ничего про квадроцикл не писал, просто не было материала.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено. Источник

Источник

Как понять, нужна ли замена

Понятно, надо менять цепь, когда имеется её откровенная дисфункция. При большом износе цепь издает грохот. Ну, или перескочила через зуб звезды. Или слетела, что говорит о её растяжении и износе.

Стандартные сроки службы цепи должны быть приближены к сроку службы самого двигателя скутера. Оно и логично. Каждый владелец эксплуатирует транспортное средство по-разному, но усреднённые показатели срока службы цепи где-то 15000-18000 км пробега. В ситуации, когда располовинили двигатель для устранения других неисправностей, и сразу заменили цепь при её использовании в течение, например, 9000км, всё ясно.

Есть варианты укорочения цепи при растяжении. Но существуют некоторые оговорки: если шаг не совпадает, звезда начинает стираться, т.е. растянутая цепь кушает звезду распредвала. Если износ звезды невелик, можно вычленить звено и немного поездить. Делать нужно это правильно, регулируя натяжение цепи натяжителем, а не принудительно. Иначе испортите цепь окончательно.

Что характерно для изношенной цепи: Маленький момент: чтобы проверить, надо её снять. Степень изношенности можно оценить по углу горизонтального прогиба. Если провисает вниз, уходя почти вертикально – 100% менять. Новая цепь отклоняется примерно на 45 градусов от горизонтали. А выложив старую и новую цепи на поверхность, можно будет увидеть, что первая будет длиннее. Также об износе цепи ГРМ скутера можно опосредованно судить по уровню выдвижения штока натяжителя. Критический износ – это когда шток выдвигается полностью.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Совет: перед тем как начать работу, внимательно проверьте и почистите карбюратор: причина может быть в нем. Отрегулируйте качество подачи смеси. Кроме этого, не помешает проверить свечи.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит коммутатор, нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

CFMOTO Масло в вариаторе CF 500

Пробег 80км. При плавном трогание под нагрузкой (в снегу ) услышал пробуксовку ремня вариатора, сбросил газ и попробовал ещё раз всё нормально. Через некоторое время все повторилось. Снял крышку варика, а оттуда вытекло немного масла. Кто скажет в чем причина и на сколько я попал?

Было такое у меня. Начал люфтить подшипник(6208размер) на ведомом валу и соответственно сальник тамже рядышком пропускал масло

ПС подшипник у офицалов стоит аж 2000рэ а сальник 520 но сальник я купил еще по старой цене , подшипник в подшипник.ру в двое дешевле

ATVдебют

Вариатор. CF 500A. Присутствие масла. (демонтаж/монтаж)

Прочитав весь «форум» но на интересующую меня тему — все-таки до конца не нашел ответ по своему вопросу. Если возможно, хотелось бы иметь ответ, от Спецов и не только, но которые «постоянно крутят» ЦэФки, т.е знают про болезни не понаслышке.

1. Для пятисоток с прбегом 150 км — Если в вариаторе масло- это нормально для китайского качества ?

2. Чаще причина – это и подшипник, и сальник или нет такой общей патологии?

3. Гайки на валах вариатора закручены под жидким фиксатором резьбы ? Греть надо гайку, и если да – до какой температуры ?

4. Подшипники и сальники меняются со стороны вариатора, т.е. достаточно снять диски вариатора или надо снимать еще . (что именно)?

5. При сборке вариатора есть какие либо особенности кроме соблюдения моментов затяжки (н/пр: последовательность, затяжка в несколько подходов и т.п. ) ?

6. Фиксатор резьбы, при сборке, должен быть какой прочности: Синий (средняя) или Красный (максимальная) ? Покрывать под гайку или на резьбу вала в раойне гайки ?

7.Моменты затяжки ? Гайковерт не хочу, хочу по «науке». Я сомневаюсь, что осевые ударные нагруки полезны для корпуса из силумина. Может я сгущяю краски ! Хочется поменьше кустарщины.

Источник
