Передние амортизаторы скутера: разборка и устройство
Но не все модели бюджетных скутеров могут похвастаться масляными амортизаторами. Так, например, Honda Dio и Suzuki Lets укомплектованы передними амортизаторами, состоящими из сухих пружин. Эти конструкции отличаются достаточно высокой чувствительностью к среде, в которой эксплуатируется скутер. Чтобы их использовать долго, за ними необходим регулярный уход, потому что наши улочки совсем не походят на чистые японские закоулки. А проселочные дороги характеризуются «пылью столбом», что делает срок службы сухих амортизаторов очень недолгим. Средний срок может варьироваться от одного до трех сезонов. Но у этих амортизаторов есть один неоспоримый плюс: их продает любой магазин мотозапчастей, поэтому проблем с заменой никогда не будет.
Как только вилка теряет свои первичные свойства, она тут же становится абсолютно не пригодной для эксплуатации. Никакого смягчения колеса во время езды не будет, поэтому каждый толчок будет передаваться на руль, который становится по-настоящему неуправляемым.
Чтобы улучшить ситуацию, есть два варианта:
Заменить целиком передние амортизаторы.
Как говорилось ранее, можно зайти в любой магазин мотозапчастей и купить необходимую модель. После этого необходимо произвести демонтаж неисправной мотодетали, для чего достаточно просто окрутить по паре болтов на каждой. Устанавливая новые передние амортизаторы на скутер нельзя делать следующее: менять только одну деталь. Иногда есть соблазн поменять из пары только одну запчасть, поскольку кажется, что вторая еще в порядке. Если поступить так, то окажется, что они по-разному будут воспринимать нагрузку, что приведет к искривлению езды в ту сторону, где перо будет мягче.
Поэтому важно замену проводить только попарно. Разобрать и отремонтировать передние амортизаторы на скутере. Разобрать и отремонтировать передние амортизаторы на скутере
Разобрать и отремонтировать передние амортизаторы на скутере.
По сложности этот вариант намного превосходит первый вариант. Без определенных навыков даже начинать его не стоит, и уж тем более не стоит браться за демонтаж и ремонт, если нет необходимых инструментов. Если ремонт провести правильно, то сухой амортизатор будет работать практически как новый. И довольно долго. Этот вариант больше подходит и для таких случаев, как заклинивание пера. Ведь менять полную пару будет намного дороже.
Как устроена передняя вилка скутера
Сухой передний амортизатор скутера телескопического типа устроен следующим образом (на примере Honda Dio). Основные компоненты конструкции:
- пробка (устанавливается в верхней части конструкции и не дает влаге и пыли проникать внутрь амортизатора);
- перо (монтируется на траверс и может совершать движения, таким образом поглощая все неровности дорожного покрытия);
- пыльник (дублирует функции пробки, не позволяя частицам воды и пыли попадать внутрь вилки);
- стопорное кольцо (удерживает компоненты внутри стакана);
- втулка проходная (находится в верхней части и по ней скользит перо);
- пружины (своими движениями непосредственно выполняют амортизацию, на них приходится практически вся нагрузка);
- стопор верхней пружины (ограничивает движение пера, не позволяя ему отклоняться дальше положенного);
- глухая втулка (находится в нижней части конструкции и удерживает перо);
- отбойник из резины (ограничитель в нижнем блоке стакане);
- стакан (внутри него установлены все компоненты, и к нему прикреплено переднее колесо скутера).

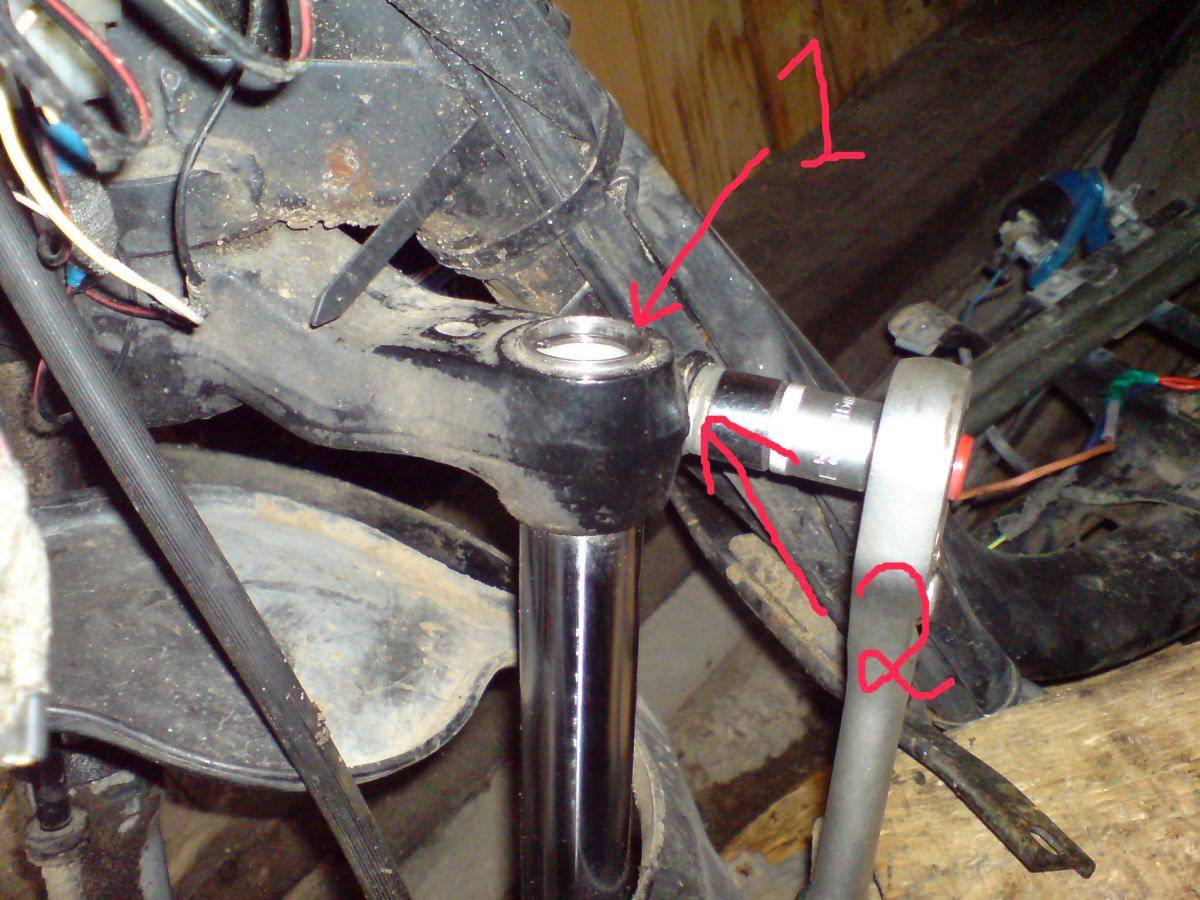

Как демонтировать передний амортизатор
Чтобы демонтировать переднюю вилку скутера, необходимо снять переднее колесо. Для этого вкручиваются 2 болта на траверсе. Затем очень аккуратно следует вытянуть пыльник и стопорное кольцо. Для снятия последнего понадобятся специальные инструменты.
Иногда случается, что перо прикипает к стенкам стакана. Тогда поможет аэрозоль WD-40, который необходимо распылить внутри стакана и подождать час. После этого распыление повторяется. Если и после двух попыток сорвать перо не удалось, можно разогреть амортизатор феном, но перед этим обязательно демонтировать пыльник из резины.
Вытащив все мотодетали, их необходимо промыть бензином, уделив особое внимание внешней части пера и внутренней поверхности стакана. Нельзя использовать наждачную бумагу, чтобы удалить ржавчину с перьев. Их после бензиновой чистки следует отполировать
Их после бензиновой чистки следует отполировать.
Обязательно необходимо оценить состояние втулок и пыльника: они обычно чаще других компонентов нуждаются в замене.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Источник
Скутерист
Со временем передние амортизаторы скутера теряют свои свойства и требуют ремонта или замены. Через какое время это произойдет зависит от качества дорог, вашего стиля езды по ним и конечно же от самих амортизаторов для скутера. Когда требуется замена вы почувствуете сами, поскольку каждая яма и неровность будет все более ощутима. Будет характерен стук в передней вилке скутера. Если долго закрывать на это глаза, амортизаторы полностью потеряют свои свойства амортизирование и со временем могут повредиться более дорогие детали. Поэтому, как только придет ощущение что каждая неровность дороги передается вам, то есть вы чувствуете телом дорогу, значит амортизационные свойства пришли в негодность.
Задний амортизатор скутера страдает больше всего. Поэтому часто их замена в скутере более срочная чем передних. Одним из признаков того, что передние амортизаторы скутера пришли в негодность следующее: если скутер покачать на месте то амортизатор передней вилки может заедать, или не становиться в стандартное положение сам. Если он проседает, то вы это почувствуете по тому, что скутер стал немножко ниже. Если поднять руль скутера немного вверх, вы увидите что он поднялся и стал на свое прежнее положение. Но это до первой нагрузки. Такой передний амортизатор нужно срочно менять или ремонтировать.
Как снять заднее колесо на скутере: хонда дио разные модели
Всем привет!
Зима подходит к концу и самое время приступить к подготовке техники к мотосезону. Первое, что нужно сделать — это посмотреть состояние и износ колес. Проверить, не спустили ли колеса, оценить высоту протектора. И если вы решили, что износ большой, то можно заказать покрышку недорого через интернет или купить в магазине по приемлемой цене, так как еще не сезон.
В этой статье я подробно объясню, как снять заднее колесо на скутере, в каких ситуациях без этого не обойтись. На Honda dio покажу все действия снятия, а затем монтажа заднего колеса на свое место. Объясню, как я делаю это на практике, так как имею большой опыт общения с мототехникой.
В каких случаях необходимо снять заднее колесо
- ремонт покрышки и балансировка колеса
- замена колодок и ремонт заднего тормоза
- замена сальника, подшипников и шестеренок редуктора
Необходимый инструмент
Замену колеса на хонда дио сделать несложно. Даже неопытный новичок не спеша справится с задачей за 20 – 40 минут.
Для этого нужен скромный набор инструментов:
— шестигранные головки на 24, 12, 10
— вороток и небольшой удлинитель для воротка.
Если потребуется шиномонтаж покрышки и вы сами захотите ее отремонтировать, то еще понадобятся следующие инструменты:
— металлический колпачок для выкручивания ниппеля (золотника),
— тиски для сдавливания покрышки и снятия ее с посадочных мест колесного диска,
— 2 – 3 мотоциклетные монтажки для демонтажа покрышки,
— компрессор для накачивания бескамерной покрышки, а если покрышка с камерой, то достаточно обычного насоса.
Приступаем к делу
Перед началом ремонта скутер желательно помыть.
Затем устанавливаем скутер на подножку на ровную и твердую поверхность.
Сначала снимаем выхлопную трубу. Например, у старых моделей хонда дио, таких как af 18 и af 27, для этого убираем багажный отсек вместе с сидушкой.
После откручиваем две гайки от цилиндра и два болта от двигателя и снимаем глушитель. Начиная с af 34 до последних моделей Honda, а также у моделей Suzuki багажный отсек с сидушкой снимать не надо, доступ к откручиванию приемной трубы глушителя есть снизу возле центральной подножки.
Отсоединяем глушитель от цилиндра. Для этого откручиваем две гайки с помощью головки на 10 и воротка с удлинителем, предварительно смазав резьбу шпилек проникающей смазкой.
Откручиваем два боковых болта крепления глушителя диаметром 8 мм с помощью шестигранной головки на 12 и снимаем трубу.
Обязательно проверьте состояние уплотнительного кольца между цилиндром и глушителем. Оно должно быть целое, без следов прогара. А если есть дефекты уплотнительного кольца, то его лучше заменить на новое, или промазать соединение при сборке высокотемпературным герметиком.
Чтобы не испортить резьбу при откручивании, обрабатываем ось и гайку заднего колеса смазкой — жидкий ключ или WD-40.
После этого ставим задний ручной тормоз на защелку, а если его нет, то завязываем зажатую ручку заднего тормоза тряпкой или веревкой, что есть под рукой.
Если колесо проворачивается, то можно сверху надавить на багажник и зафиксировать им колесо.
Отпускаем ручной тормоз, ослабляем гайку регулировки заднего тормоза
и аккуратно, раскачивая на оси, стягиваем колесо.
После устранения всех неисправностей, не забудьте обработать шлицевое соединение колеса литолом или смазкой шрус. Это поможет в следующий раз гораздо легче демонтировать колесо при необходимости.
Ставим все на место
Ставим все снятые детали в обратной последовательности.
Устанавливаем колесо на шлицы вала главной передачи. Регулируем и зажимаем ручной тормоз, максимально затягиваем гайку крепления колеса.
На четырехтактных скутерах сначала можно выкрутить масляный щуп, если он мешает.
Слегка накручиваем гайки на шпильки цилиндра.
Устанавливаем на место глушитель, зафиксировав его боковыми болтами.
После этого затягиваем гайки цилиндра с небольшим усилием головкой на 10 и окончательно затягиваем боковые болты головкой на 12.
Сильно затягивать их не нужно, так как можно испортить резьбу в алюминиевом корпусе двигателя.
Вот такая длинная, подробная вышла инструкция для тех, кто хочет сам снять заднее колесо на скутере и установить его обратно. Уверен, что мой опыт будет полезен мотовладельцам на практике.
Подписывайтесь на наш блог!
До встречи!
Размеры взаимодействующих колец
Обозначения колец:
- Внутренние кольца обозначаются — WS;
- Наружные кольца — GS;
- Упорные кольца — AS (особо тонкие) и LS (с направляющей).
Таблица размеров взаимодействующих колец
| Взаимодействующие кольца | Размеры (мм) | |||||||
| AS… | LS… | GS811… | WS811… | dgs | Dws | B | Bas | r |
| AS 2035 | LS2035 | GS81104 | WS81104 | 21 | 35 | 2,75 | 1 | 0,3 |
| AS 2542 | LS 2542 | GS81105 | WS81105 | 26 | 42 | 3 | 1 | 0,6 |
| AS 3047 | LS 3047 | GS81106 | WS81106 | 32 | 47 | 3 | 1 | 0,6 |
| AS 3552 | LS 3552 | GS81107 | WS81107 | 37 | 52 | 3,5 | 1 | 0,6 |
| AS 4060 | LS4060 | GS81108 | WS81108 | 42 | 60 | 3,5 | 1 | 0,6 |
| AS 4565 | LS 4565 | GS81109 | WS81109 | 47 | 65 | 4 | 1 | 0,6 |
| AS 5070 | LS 5070 | GS81110 | WS81110 | 52 | 70 | 4 | 1 | 0,6 |
| AS 5578 | LS 5578 | GS81111 | WS81111 | 57 | 78 | 5 | 1 | 0,6 |
| AS 6085 | LS 6085 | GS81112 | WS81112 | 62 | 85 | 4,75 | 1 | 1 |
| AS 6590 | LS 6590 | GS81113 | WS81113 | 67 | 90 | 5,25 | 1 | 1 |
| AS 75100 | LS 75100 | GS81115 | WS81115 | 77 | 100 | 5,75 | 1 | 1 |
| AS 80105 | LS 80105 | GS81116 | WS81116 | 82 | 105 | 5,75 | 1 | 1 |
| AS 85110 | LS 85110 | GS81117 | WS81117 | 87 | 110 | 5,75 | 1 | 1 |
Задний амортизатор honda dio | «Скутерм»
Конструкция простая до безобразия! Но вполне работоспособна, при новых втулках, пыльниках, целых пружинах и наличии в нежадном количестве солидола как по мне так она ни чем не хуже ТАКТовской. Сначала амортизаторы вилки надо снять, для этого необходимо выкрутить два болта из траверсы, на каждом пере, и вынуть амортизатор из траверсы. Для разборки снятого амортизатора необходимо вынуть пыльник и стопорное кольцо и если с первым проблем не будет, то со вторым, возможно, придется повозиться.
На концах стопорного кольца есть два ушка, в них я вставлял два шила, сдавливал и вынимал кольцо. После чего перо должно спокойно выйти из стакана, но бывает что верхняя втулка, прикипает к стакану и не дает вынуть перо.
Здесь может помоч как WD так и небольшой нагрев. Мне, к примеру, в одном амортизаторе пришлось ее разбивать и вынимать кусками. После разборки остается лишь оценить степень изношенности деталей заменить при необходимости, вычистить амортизатор от грязи, набить солидолом и собрать в обратной последовательности. Для ремонта моей Хонды Дио понадобились новые пыльники, пробки и втулки. После ремонта вилка стала просто неузнаваемой и по мягкости ничем не уступала Хонде ТАКТ.
Грязь страшный враг этих и не только амортизаторов, следите за состоянием пылезащитных пробок и пыльников. Как быстро отправят мой заказ?
Какой способ доставки выбрать? Как я узнаю что заказ пришел? Можно ли вернуть товар? Сколько я должен заплатить на почте? Какие есть способы оплаты? Я сделал заказ но ничего не пришло… Внешний диаметр верхней втулки. Внутренний диаметр нижней втулки. Толщина дна нижней втулки. Масляный насос suzuki ran.
Нельзя представить качественную и плавную езду без надлежащей системы подвески. Хорошая амортизация позволяет проводить заезды на длительные расстояния без дискомфорта. В процессе эксплуатации мотоцикла, элементы подвески выходят из строя. В частности задний амортизатор.
Далее в статье рассмотрим методы, принципы и рекомендации, которые помогут во время ремонта амортизатора мотоцикла. Конечно, ремонтные работы помогают не во всех случаях. Бывают моменты, когда лучше всего произвести полную замену амортизатора и приобрести новый. Тем более что сейчас рынок переполнен различными моделями на любой вкус. А широкий диапазон цен, позволит выбрать задний амортизатор абсолютно каждому.
Со временем, амортизатор накапливает в середине пыль и грязь. Слой грязи способствует регулярному царапанию на штоке. Негативное воздействие оказывают загрязнения и на сальник, его кромки. Вследствие этих, казалось бы, незначительных неисправностей происходят потеки в ранее герметизированных отделах. Как правило, не зная причину, большая масса мотоциклистов просто меняют потекшие амортизаторы на новые. При этом такие «неисправные» амортизационные составляющие подлежат восстановлению.
Для восстановления, необходимо разобрать амортизатор при первых течках масла. Также разборка амортизатора обязательна, если проявляются различные стуки в середине амортизатора. Первым делом очистить следует манжеты. Далее заменяем старый сальник на новый, при наличии потеков. Баланс масла следует пополнить новым. Выполнив сборку амортизатора, сразу же проверяем его работу. Если работа амортизатора заметно улучшилась, значит все сделано верно.
Ремонт заднего амортизатора мотоцикла
Нельзя представить качественную и плавную езду без надлежащей системы подвески. Хорошая амортизация позволяет проводить заезды на длительные расстояния без дискомфорта. В процессе эксплуатации мотоцикла, элементы подвески выходят из строя. В частности задний амортизатор.
Далее в статье рассмотрим методы, принципы и рекомендации, которые помогут во время ремонта амортизатора мотоцикла. Конечно, ремонтные работы помогают не во всех случаях. Бывают моменты, когда лучше всего произвести полную замену амортизатора и приобрести новый. Тем более что сейчас рынок переполнен различными моделями на любой вкус. А широкий диапазон цен, позволит выбрать задний амортизатор абсолютно каждому.
Со временем, амортизатор накапливает в середине пыль и грязь. Слой грязи способствует регулярному царапанию на штоке. Негативное воздействие оказывают загрязнения и на сальник, его кромки. Вследствие этих, казалось бы, незначительных неисправностей происходят потеки в ранее герметизированных отделах. Как правило, не зная причину, большая масса мотоциклистов просто меняют потекшие амортизаторы на новые. При этом такие «неисправные» амортизационные составляющие подлежат восстановлению.
Для восстановления, необходимо разобрать амортизатор при первых течках масла. Также разборка амортизатора обязательна, если проявляются различные стуки в середине амортизатора. Первым делом очистить следует манжеты. Далее заменяем старый сальник на новый, при наличии потеков. Баланс масла следует пополнить новым. Выполнив сборку амортизатора, сразу же проверяем его работу. Если работа амортизатора заметно улучшилась, значит все сделано верно.

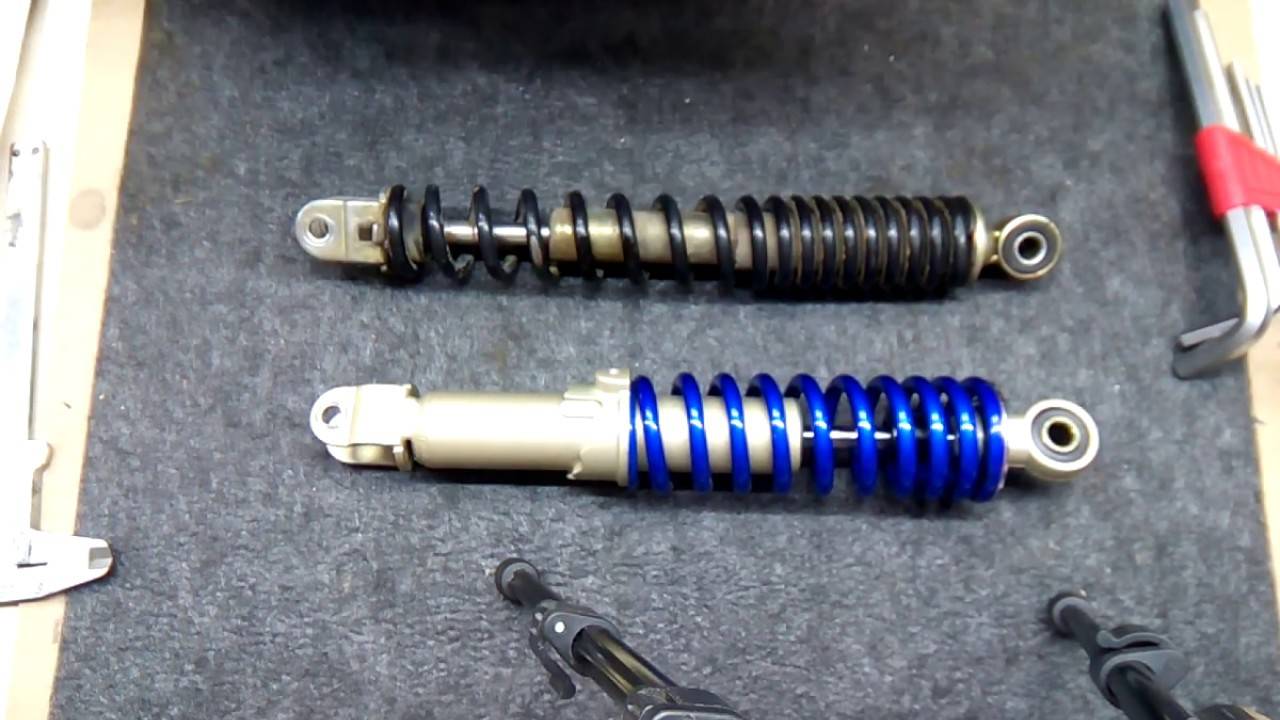

Амортизаторы на скутер: как сделать правильный выбор из многообразия
Кто может себе из вас представить полноценную конструкцию скутера без амортизаторов? Да никто, поэтому в мотомагазинах большой выбор этих деталей. Чтобы выбрать амортизатор правильно, нужно сначала познакомиться как они устроены и с принципом их работы. Амортизатор – это устройство, предназначенное для превращения механической энергии в тепловую энергию. Амортизаторы входят в общую систему, для гашения ударов, различных колебаний и толчков, возникающих во время езды. И конечно, подвеска скутера без амортизаторов не обходится. Главная функция амортизаторов — обеспечить отличное сцепления колес с дорогой во время движения, особенно при разгоне и торможении. Амортизаторы есть во всех транспортных средствах (и в самолетах тоже). Амортизатор должен обязательно быть исправен, т.к
плохой амортизатор сделать вашу поездку даже по не самой плохой дороге не выносимой, отсутствие в плавности движения средства занимает внимание водителя, отвлекая этим его от дороги. И наоборот, исправно работающий амортизатор сделает вашу поездку даже по плохим дорогам намного комфортнее
Существует несколько видов амортизаторов, любой из них свободно можно купить магазине мотозапчастей без проблем. Основные виды следующие:
- фрикционные амортизаторы,
- газовые амортизаторы,
- гидравлические амортизаторы,
- односторонние амортизаторы,
- двусторонние амортизаторы,
- комбинированные амортизаторы.
Фрикционные амортизаторы очень хорошо гасят колебания, но вот особой популярностью не пользуются. Их особенность в строении: величина сопротивления не зависит от скорости, с которой перемещается шток.
Гидравлические амортизаторы можно сказать лидеры на рынке. Чаще их конструкция состоит из двух труб, и состоят они из штока, цилиндра, поршня и направляющей втулкой. Масло применяется как амортизирующая жидкость, которое оказывает определенное сопротивление пружинному механизму во время движения. Это значительно гасит колебания, и уменьшает их амплитуду. Гидравлика отлично смягчает большинство количество ударов, при этом подвеска работает тихо.
Если преимущественно вы ездите по дорогам с плохим покрытием и также бездорожью, то вашему скутеру лучше подойдут газовые амортизаторы. У газовых амортизаторов в камере находится газ под высоким давлением (вместо масла), это улучшает эксплуатационные параметры амортизатора. Высокое давление газовой смеси оказывает влияние на поршень, сжимая его максимально, поэтому жесткость амортизатора меняется более плавно, что в положительную сторону сказывается на комфорте езды. При газовых амортизаторах выигрывает и управляемость скутером.
Если амортизатор комбинированный (газомаслянный), то между газом и маслом вмонтирована специальная мембранная перегородка, которая исключает превращения жидкости в пену. Повышенная жесткость газомасляных амортизаторов позволяет мотосредству быть более устойчивым на дороге на более высоких скоростях, а также улучшенная маневренность. Для спортивной мототехники это самые лучшие амортизаторы.
Ремонт амортизаторов скутера
Давайте начнем с разборки и ремонта передних амортизаторов. Для начала их нужно снять. Для этого снимите переднее колесо, отвинтите две гайки и выньте стойки амортизаторов. Протрите их от пыли и отмойте их хорошенько в бензине. Демонтируйте резиновые пыльники и с помощью тонкой спици или шила вытащите стопорное кольцо.
Теперь нужно каким-то образом удерживать хромированный шток (к примеру, зажать в тиски) и тащить за стойки. В место крепления оси переднего колеса можно вставить эту же ось и легонько пару раз по ней стукнуть молотком в направлении выхода штока. После выполнений этой процедуры все детали так же необходимо промыть в бензине. Посмотрите на состояние штоковых втулок, возможно, их необходимо заменить.
Далее, после снятия штоковой пружины, нужно достать пружину успокоения при помощи чего-то длинного (отвертки или щипцов). Так же нужно не забыть достать отбойник из резины (он стоит сразу после успокоительной пружины). После этих операций постарайтесь как можно лучше вымыть стойку из нутрии.
Вы можете немного усовершенствовать свои передние амортизаторы. Можно добавить ко всем пружинам по одной дополнительной пружине (в роле дополнительной пружины может служить пружина клапанов с автомобиля). Можно изготовить новые втулки, но этим должен занимать опытный токарь. Только не вытачивайте их из алюминия, так как они быстро сломаются.
Для того, что бы масло не мешало работе пружинного механизма, снизу втулки можно просверлить небольшой отверстие.
Вот и все, теперь необходимо все собрать в обратном порядке.
Задние амортизаторы редко подлежат ремонту и поэтому их можно просто заменить на новые. Что бы снять задний амортизатор проверьте, не будет ли мешать пластик либо что-то еще. Если что-то будет препятствовать, его необходимо снять в первую очередь. Далее поставьте скутер на центральную подножку, открутите сперва нижний болт амортизатора, затем верхний. Вытаскиваем его. Для установки нового амортизатора нужно сделать наоборот – сперва закрутить верхнее ухо, далее нижнее направить в сторону нижнего уха и снять скутер с подножки, ушко должно легко зайти в крепление. Прикручиваем нижний болт.
Вот так можно ремонтировать амортизаторы скутера.

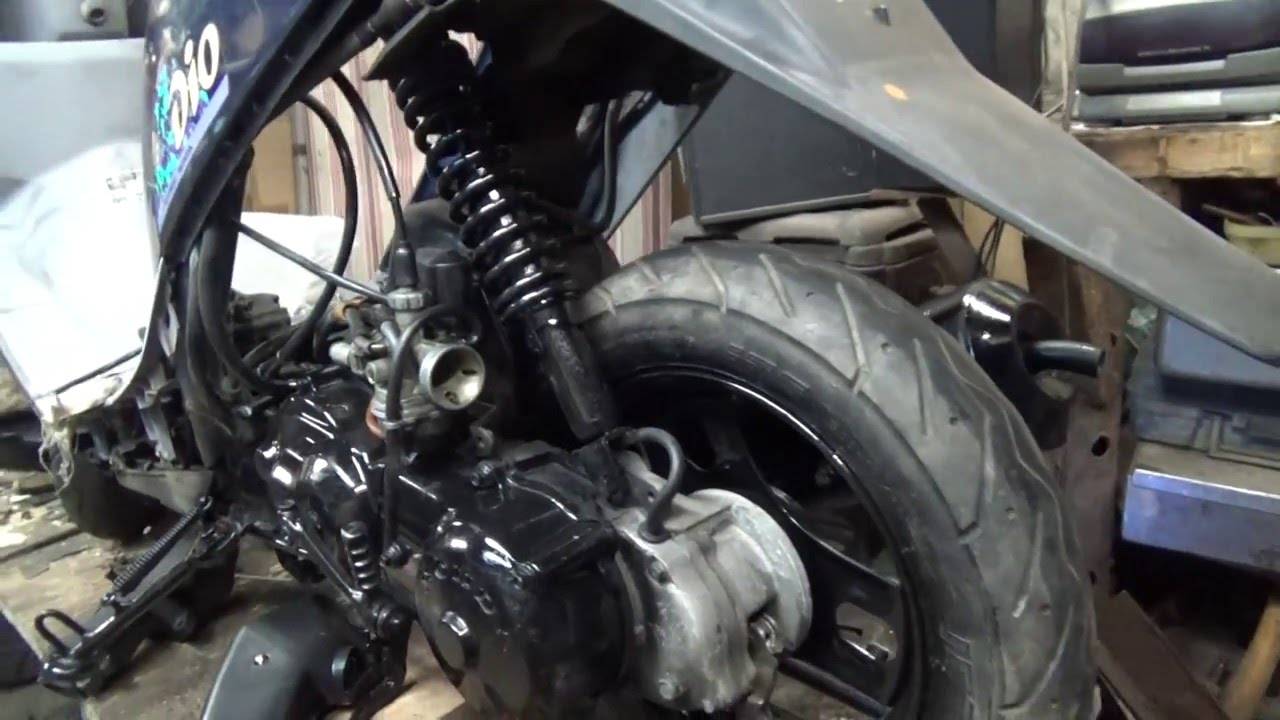

Как снять старый амортизатор
- Установите скутер на центральную опору. Заднее колесо должно быть приподнято над землей.
- В зависимости от модели скутера, может потребоваться снятие фильтрбокса воздушного фильтра и «унитаза». В редких случаях требуется снятие бокового пластика скутера. Снимаем необходимые детали.
- Отворачиваем нижний болт крепления амортизатора скутера к двигателю. Извлекаем его.
- Отворачиваем верхний болт крепления амортизатора к раме скутера, также извлекаем болт.
- Извлекаем сам задний амортизатор. Если в конструкции скутера их предусмотрено два, с каждым проделываем вышеперечисленные операции.
Ремонт амортизаторов скутера
Давайте начнем с разборки и ремонта передних амортизаторов. Для начала их нужно снять. Для этого снимите переднее колесо, отвинтите две гайки и выньте стойки амортизаторов. Протрите их от пыли и отмойте их хорошенько в бензине. Демонтируйте резиновые пыльники и с помощью тонкой спици или шила вытащите стопорное кольцо.
Теперь нужно каким-то образом удерживать хромированный шток (к примеру, зажать в тиски) и тащить за стойки. В место крепления оси переднего колеса можно вставить эту же ось и легонько пару раз по ней стукнуть молотком в направлении выхода штока. После выполнений этой процедуры все детали так же необходимо промыть в бензине. Посмотрите на состояние штоковых втулок, возможно, их необходимо заменить.
Далее, после снятия штоковой пружины, нужно достать пружину успокоения при помощи чего-то длинного (отвертки или щипцов). Так же нужно не забыть достать отбойник из резины (он стоит сразу после успокоительной пружины). После этих операций постарайтесь как можно лучше вымыть стойку из нутрии.
Вы можете немного усовершенствовать свои передние амортизаторы. Можно добавить ко всем пружинам по одной дополнительной пружине (в роле дополнительной пружины может служить пружина клапанов с автомобиля). Можно изготовить новые втулки, но этим должен занимать опытный токарь. Только не вытачивайте их из алюминия, так как они быстро сломаются.
Для того, что бы масло не мешало работе пружинного механизма, снизу втулки можно просверлить небольшой отверстие.
Вот и все, теперь необходимо все собрать в обратном порядке.
Задние амортизаторы редко подлежат ремонту и поэтому их можно просто заменить на новые. Что бы снять задний амортизатор проверьте, не будет ли мешать пластик либо что-то еще. Если что-то будет препятствовать, его необходимо снять в первую очередь. Далее поставьте скутер на центральную подножку, открутите сперва нижний болт амортизатора, затем верхний. Вытаскиваем его. Для установки нового амортизатора нужно сделать наоборот – сперва закрутить верхнее ухо, далее нижнее направить в сторону нижнего уха и снять скутер с подножки, ушко должно легко зайти в крепление. Прикручиваем нижний болт.
Вот так можно ремонтировать амортизаторы скутера.
Подготовка к демонтажу заднего колеса скутера
Разборку и снятие заднего колеса скутера начинаем с того, что устанавливаем мопед на центральную подножку. Выбираем для этого ровную поверхность. Перед проведением работ рекомендуем все резьбовые соединения обработать жидкостью типа WD-40 или подобными.
В большинстве случаев для снятия покрышки требуется демонтировать глушитель с выхлопной трубой, то есть открутить две гайки снизу двигателя (фото выше) и отпустить болты, которые крепят хомуты глушителя (позиция 2 на рисунке ниже).
Снятие заднего колеса на китайском скутере в некоторых случаях (например на Viper Storm 150 с задним барабанным тормозом) не требует демонтажа выхлопной трубы, но здесь все индивидуально и зависит даже от ширины колеса и давления в шине. В любом случае при снятой выхлопной снимать колесной диск будет удобнее. Кстати, не потеряйте паранитовую прокладку, которая установлена между цилиндром и коленом выхлопной трубы.
Итак, после демонтажа глушителя откручиваем нижний болт крепления амортизатора (поз. 1 на фото выше). Отводим стойку в сторону. В некоторых моделях скутеров присутствует только один задний амортизатор со стороны вариатора, который конечно откручивать не надо.
Для скутеров с задним дисковым тормозом откручиваем тормозной суппорт (болты поз. 4) и отводим его в сторону.

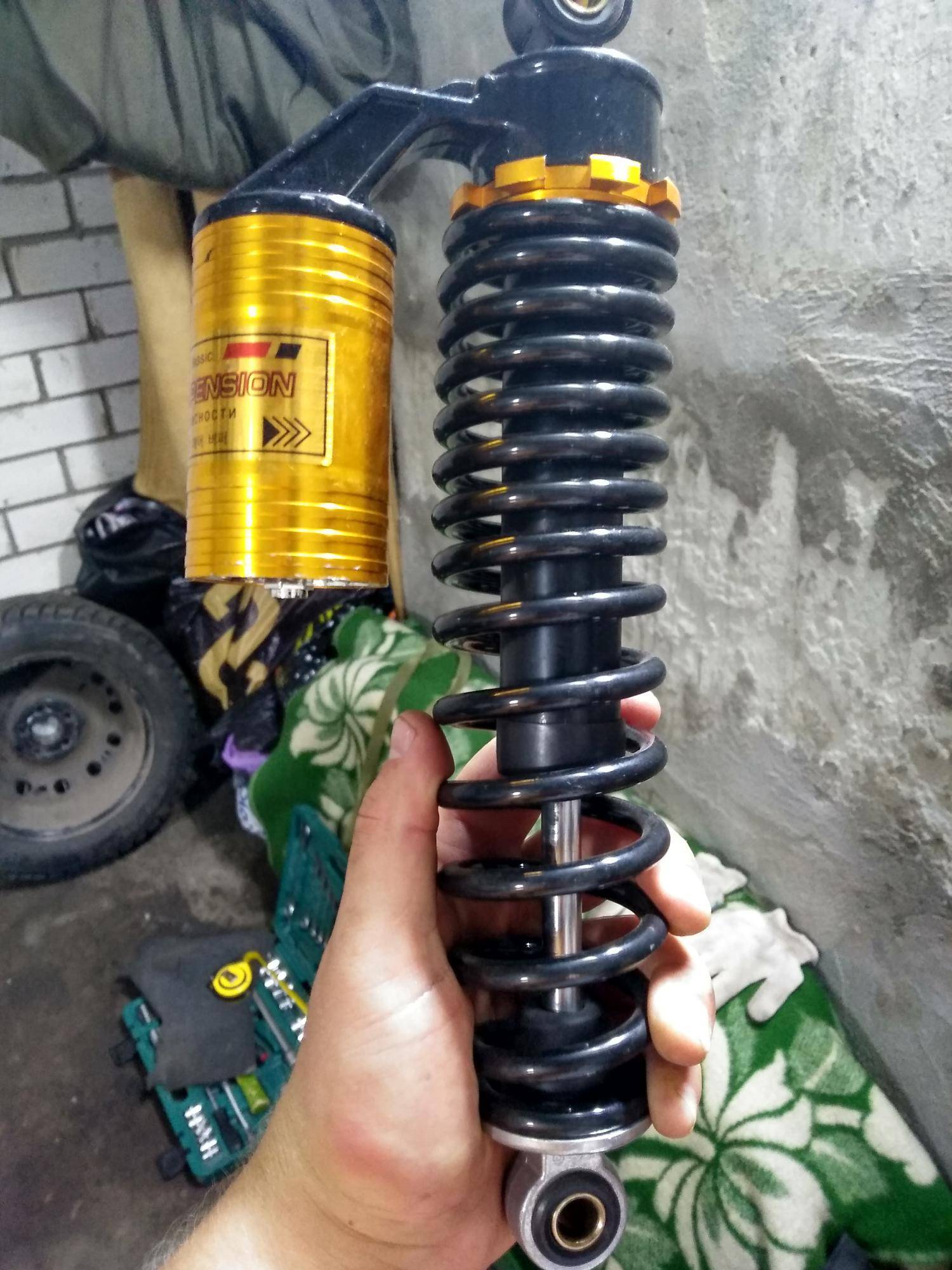

Составляющие конструкции
Обратите внимание на то, что в конструкцию входит пружина. Она должна быть изготовлена из титана или стали, а также не иметь изменений в толщине витков по всей своей длине
Пружина имеет пять характеристик:
Пружина имеет пять характеристик:
- Жесткость;
- Рекомендованный ход штока;
- Длина;
- Внутренний и внешний диаметры.
От этих показателей будет зависеть, насколько длинной будет пружина. Чем выше допустимый ход штока, тем большие параметры в длине будет иметь пружина, тем выше уровень ее жесткости ее жёсткость.
Каждый амортизатор имеет 2 параметра – это длина по осям и ход штока. Они написаны на самом амортизаторе в виде комбинации из двух чисел. Первая цифра, так же как и вторая, указана в дюймах, и означает длину амортизатора по осям, а вторая цифра, соответственно, ход штока. Оба эти значения играют немаловажную роль. Дело в том, что рама создается в соответствии с размерами заднего амортизатора. Он должен идеально подходит своему велосипеду, чтобы не нарушить его геометрию. Если вы допустите ошибку и установите больший или меньший амортизатор, то это может привести к заострению угла вилки, каретка становиться выше или ниже, плавность езды уже совершенно не та. А также в самых плачевных случаях такая ошибка приводит к поломке рамы или даже самого амортизатора. Поэтому всегда приобретайте для своего велосипеда тот амортизатор, который является рекомендованным производителем или максимально приближенным к нему.
Вы всегда можете провести тестирование работы вашего амортизатора и понять, правильно ли он настроен. Для этого есть три фактора контроля:
Предварительная нагрузка. Это этап, который покажет сопротивление вилки на ваш вес. Если вы весите больше среднего — 60-70 килограмм, тогда вам необходимо выбирать амортизатор с большим показателем для предварительной нагрузки; Отдача. На этом этапе вы можете посмотреть на то, как амортизатор приходит в свое нормальное положения, после того как вы встанете с велосипеда; Сжатие. Это уже более внутренний процесс. В момент сжатия происходит регулировка амортизатором выдачи смазки через небольшие отверстия
Это важно для работы всей подвески. Чем больше вы прикладываете усилий в процессе сжатия, тем сложнее вам будет управлять велосипедом – по-простому рулить
А это уже не так безопасно, как кажется на первый взгляд
А это уже не так безопасно, как кажется на первый взгляд.
Настройка амортизатора на первом этапе – занятие достаточно сложное, но вполне реальное.
Большинство амортизаторов имеет в своей конструкции стопоровое кольцо. Именно благодаря ему можно измерить уровень проседания. Если такого не наблюдается, во вы можете использовать обычную резинку. Итак, вам необходимо поставить выключатель демпфирования сжатия в открытое положение, снимите кольцо и сядьте на велосипед. Старайтесь не трясти его – амортизатор должен находиться под влиянием постоянного веса. А теперь смотрите на то, как далеко сместилось кольцо. Если оно находится на уровне большем или меньшем чем четвертая часть всей длины, то вам необходимо произвести настройку psi. Для этого установите уровень на показатель 150 фунтов на квадратный дюйм и снова сядьте на велосипед. Вашей целью является достижение 25% проседания.
Можно ли ставить длинный амортизатор
Слишком длинный задний амортизатор заметно поднимет заднюю часть скутера, что скажется на управляемости, комфорте водителя и пассажира, работе скутера в целом, естественно, не положительным образом.
Дело в том, что приподняв заднюю часть скутера, вы нарушаете горизонтальное расположение карбюратора, тем самым сбивая работу поплавковой камеры. Дальнейшие последствия очевидны.
Также сюда можно отнести тот факт, что при установке длинного амортизатора, скутер не удается установить на центральную опору, а порой и на боковую из-за того, что колесо невозможно поднять выше самой опоры. Поэтому, не стоит экспериментировать, а отдать предпочтение оригинальным размерам заднего амортизатора.
Источник

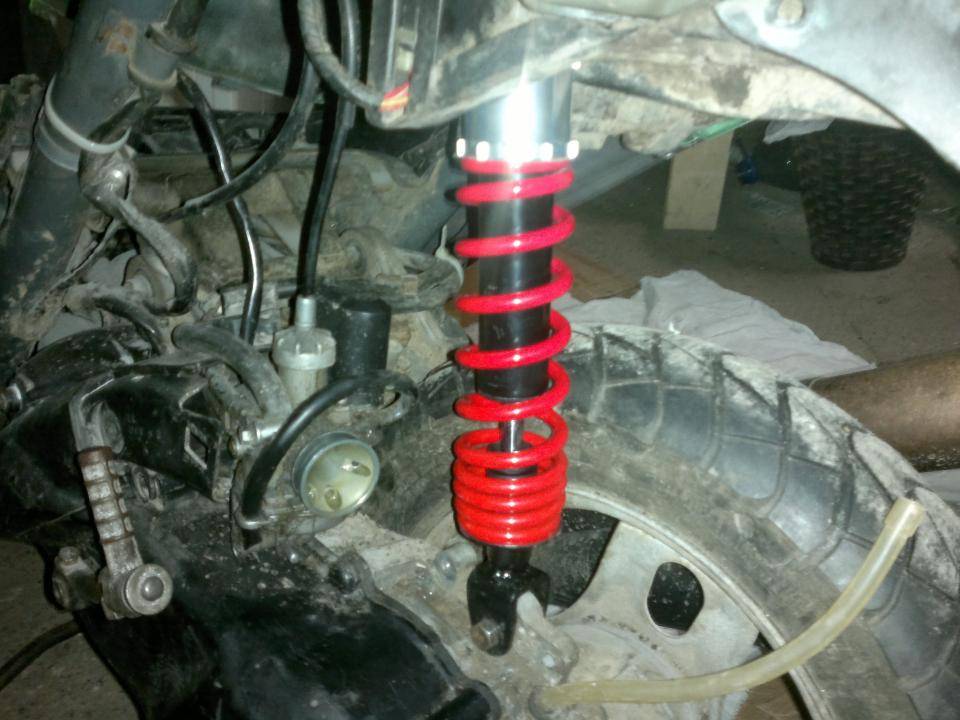

Замена амортизатора скутера своими силами
Рассмотрим задачу по самостоятельной замене заднего амортизатора на вашем скутере. На одних моделях это делается элементарно, на других могут возникнуть некоторые сложности, в связи с тем, что потребуется снимать пластик скутера или воздушный фильтр. Но в целом, понять, что необходимо снять, чтобы добраться до амортизаторов, будет не очень сложно. Для начала скутер устанавливается на центральную подножку, для того, чтобы снять нагрузку с заднего колеса. Необходимо сначала открутить нижний болт крепления амортизатора, а потом верхний. После этого можно будет легко вытащить амортизатор. Теперь устанавливаем новый амортизатор
Обратите внимание, после того как будет снят старый амортизатор, увеличится расстояние между креплениями, чтобы это расстояние уменьшить, снять скутер с подножки или просто приподнять заднее колесо – тогда верхнее крепление встанет «на место» и можно закреплять амортизатор. Закрепить новый амортизатор за нижнее крепление
В том случае если имеется второй задний амортизатор, его следует установить таким же образом. Заметим, когда на одном из нижних «ушек» крепления нанесена резьба, то устанавливать надо так, чтобы «ухо» без резьбы оказалось снаружи. Когда выбираете новый амортизатор, обязательно учитывайте не только «жесткость» амортизатора, но также и длину.
Лучше если длина нового амортизатора будет совпадала со старым. Если амортизатор будет длиннее, то скутер может просто не стоять на центральной подножке, возможны и другие проблемы. После установки нового амортизатора «одеть» на место снятый пластик и воздушный фильтр. Готово, наслаждайтесь комфорт ной ездой!
Когда менять амортизатор скутера?
Проблема, когда вы не привыкли к механике, заключается в том, что легко забыть, что вам нужно заменить амортизатор скутера или, по крайней мере, узнать, когда вы достигли своего рода предела.
Таким образом, нередко можно увидеть самокаты с оригинальными амортизаторами, когда владельцы проехали с ними десятки тысяч километров, а значит, пора их сменить.
Но тогда почему так сложно понять, когда нужно менять амортизатор скутера? Что ж, ответ прост, качество у них не уступает внезапно и нет внешнего индикатора.
Короче говоря, чем больше вы катаетесь, тем менее эффективны они работают, но, поскольку этот процесс все еще довольно медленный, вы не обязательно заметите разницу. Однако деградация есть.
Итак, чтобы решить эту проблему, если вы не лучший механик, лучше всего установить лимит. Предел, при котором вы автоматически меняете амортизатор на вашей машине.
Этот предел может быть установлен примерно на уровне 40 000 километров. Как видите, это не та деталь, которую вам придется менять слишком часто, поэтому вы вряд ли почувствуете ее деградацию.
