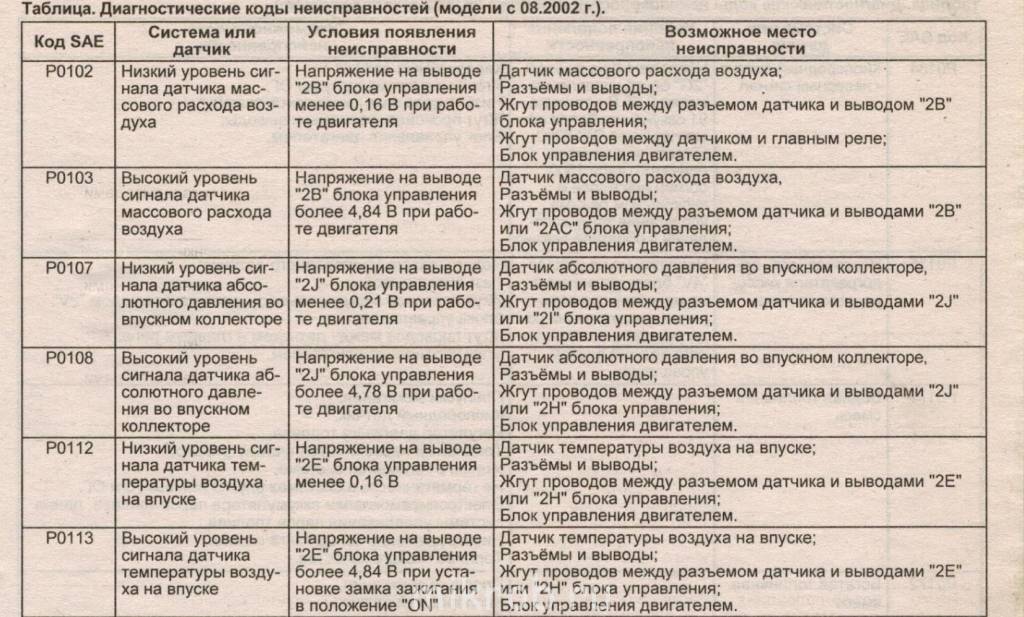

Диагностические коды неисправностей управления подушками безопасности

Нежелательная самодеятельность

Есть несколько причин, почему ремонтом и диагностикой систем SRS Airbag, в том числе и подушек безопасности, не рекомендуется заниматься самостоятельно.

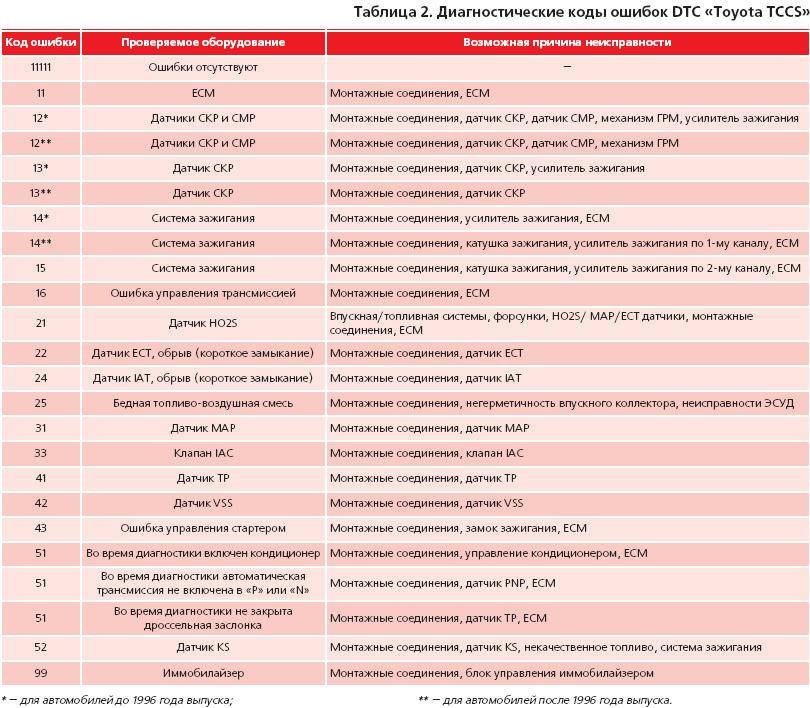

1. Для диагностики требуется специальное оборудование, подключаемое к имеющемуся во всех современных автомобилях диагностическому разъему. Диагностический прибор и прилагающееся к нему обеспечение стоят немалых денег, а для его использования нужны знания и опыт, которыми не располагает большинство автолюбителей. На некоторых машинах есть возможность получения доступа к диагностическим кодам без дополнительного оборудования. Но алгоритм активации системы самодиагностики, как и сами коды, отличаются в зависимости от модели автомобиля и его комплектации.
2. Занимаясь ремонтом электронных компонентов системы безопасности, следует иметь под рукой достоверную электрическую схему автомобиля, соответствующую его модели, году выпуска и комплектации. Обнаружить подобную документацию в открытом доступе очень непросто, а имеющаяся информация часто бывает недостоверна. Изменения, внесенные разработчиками в конструкцию, не позволяют выявить неисправность. Более того, действия, предпринятые на основании ошибочных данных – источник серьезных поломок.
3. Даже имея на руках достоверную электрическую схему и определившись с возможным источником неисправности, из-за которого горит лампочка подушки безопасности, устранить поломку бывает очень непросто. Для того чтобы получить доступ к датчикам, исполнительным устройствам и их электрическим разъемам, нужно знать, где они располагаются. При отсутствии такой информации на поиски придется потратить много времени и сил, но так и не достичь желаемого результата.

Когда нет другого выхода

В реальной жизни может случиться так, что до ремонтных мастерских многие километры пути, а горящая лампочка подушки безопасности действует на нервы и, вполне возможно, сигнализирует о поломке, которую необходимо устранить немедленно. Неприятный сюрприз, вроде внезапного срабатывания защитной системы, способен стать причиной аварии. А потому многим будет полезно знать, что можно предпринять в такой ситуации.

Принцип устройства и возможные проблемы

Для начала следует знать принцип работы подушек. Вкратце рассмотрим устройство типичной системы пассивной безопасности.

• В различных местах автомобиля расположены устройства, реагирующие на удар. Место их расположения может различаться даже у моделей одного производителя. Имеет смысл лишь очертить область, где они могут находиться. Датчики фронтального удара ставятся в передней части кузова. Их монтируют под бампером, на лонжеронах, на колесных арках и даже на щитке передка в районе рулевой рейки. Устройства, регистрирующие боковое воздействие, располагают внутри дверей или боковых стоек. Устанавливают их и в задней части автомобиля: под бампером, в скрытых полостях кузова или на его силовых элементах. Устройства, разработанные разными производителями, отличаются по внешнему виду. Именно выход из строя датчиков – наиболее распространенная причина, из-за которой горит лампочка подушки безопасности.
• От датчиков информация поступает на единый блок управления – SRS Airbag. Хорошо, если производитель сподобился расположить управляющий блок в доступном месте, вроде секции, где находятся реле и предохранители. Но такая роскошь встречается редко. Куда чаще этот важный электронный компонент управления подушками безопасности удается обнаружить, сняв часть обшивки или демонтировав панель приборов. Однако если возникнет необходимость прозвонить электросхему, добираться до него равно придется.
• К блоку управления системой безопасности подсоединены собственно подушки, число которых зависит от комплектации машины. В целях повышения безопасности производители стремятся увеличить их количество. Фронтальные подушки монтируют в рулевой колонке и панели приборов, боковые – в стойках кузова, под обшивкой сидений или салона. Получить к ним доступ не так уж и сложно. Вот только из строя они выходят значительно реже, чем датчики, проводка и блок управления.
• Датчик подушек безопасности посылает сигнал на управляющий блок. Тот, в свою очередь, отдает команду на срабатывание одного или нескольких компонентов. Посланный им электрический импульс приводит к активации капсул с химическим веществом, которое почти мгновенно вступает в химическую реакцию, заполняя полости выполненных из специальной ткани мешков газом.

Система пассивной безопасности — подушки безопасности и ремни (srs) — renault logan / рено логан

Система пассивной безопасности (SRS) автомобиля Renault Logan объединяет в комплексе фронтальные подушки безопасности для водителя и пассажира на переднем сиденье и ремни безопасности для водителя и всех пассажиров. На автомобили в базовой комплектации устанавливают фронтальную подушку безопасности для водителя и инерционные ремни безопасности для водителя, переднего пассажира и боковых пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень. По заказу на автомобиль могут быть установлены фронтальная подушка безопасности для переднего пассажира, преднатяжители ремней безопасности для водителя и переднего пассажира и диагональный ремень для среднего пассажира на заднем сиденье.

Меры предосторожности при проведении работ с элементами системы пассивной безопасности (подушки безопасности и пиротехнические преднатяжители ремней безопасности)

После срабатывания какого-либо пиротех нического элемента системы некоторые детали подлежат обязательной замене. Во избежание несчастных случаев катего рически запрещено повторно использовать пиротехнические элементы системы.

Перед утилизацией автомобиля или одного из элементов обязательно разрядите мо дуль подушки безопасности либо предна- тяжитель ремня безопасности.

После срабатывания модуля фронтальной подушки безопасности пассажира необ ходимо заменить приборную панель из-за повреждения деталей ее крепления. Гайки и винты крепления модуля подушки к при борной панели также подлежат обязатель ной замене.

Во избежание срабатывания при ремонте или работах в непосредственной близости от пиротехнического элемента заблоки руйте ЭБУ подушек безопасности с помо щью диагностического прибора. При этом все цепи воспламенения блокируются, а на щитке приборов загорается постоян ным светом индикатор подушек безопасно сти (при включенном зажигании).Во избежание срабатывания не помещайте пиротехнические элементы вблизи источ ников высокой температуры или открытого огня.

После замены модуля подушки безопасно сти или пиротехнического преднатяжителя ремня безопасности для предотвращения их срабатывания подсоединение электри ческих разъемов должно производиться в следующей последовательности: сна чала подключается разъем «массового» провода, а затем — разъем или разъемы воспламенителя. После окончания работ по замене элемен тов системы необходимо подключить АКБ и разблокировать ЭБУ подушек безопасно сти с помощью диагностического прибора.

   ВНИМАНИЕПодушки безопасности не заменяют ремней безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия раскрывшаяся подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку

В систему SRS входят следующие элементы:

– модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки, газогенератора и акселерометра, измеряющего отрицательное ускорение автомобиля;

– модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля), находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки, газогенератора и акселерометра, измеряющего отрицательное ускорение автомобиля;

– электронный блок управления, установленный под облицовкой тоннеля пола и управляющий системой;

Силу удара при дорожно-транспортном происшествии определяет электронный блок управления (ЭБУ) системы пассивной безопасности с помощью электронных акселерометров. По сигналу акселерометров блок управления активирует подушки безопасности водителя и пассажира.

Если автомобиль оборудован преднатяжителями ремней безопасности водителя и переднего пассажира, электронный блок, получив сигнал от акселерометров, перед активацией подушек безопасности увеличивает натяжение ремней. Преднатяжители обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, а также исключают дальнейшее перемещение их вперед по инерции и получение травм от сработавшей подушки безопасности. При лобовом ударе определенной силы ЭБУ системы безопасности выдает команду на пиротехнические элементы преднатяжителей ремней.

ЗАМЕТКАМеханизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.

Структура управления подушками безопасности

Современные системы управления подушками безопасности конструктивно просты и состоят из следующих элементов:

1. ЭБУ (электронный блок управления). Основной его элемент – трехмерный акселерометр, по которому рассчитывается замедление автомобиля при ударе по разным осям. Нужно иметь в виду, что команда на пиропатроны подушек выдается только при резком замедлении на движущемся автомобиле, поэтому жалобы на якобы неисправные подушки безопасности, не сработавшие на малой скорости, на самом деле беспочвенны. Также блок управления считывает информацию с ряда дополнительных датчиков, описанных ниже.

1. Датчики удара – элемент устаревших систем Airbag, не имевших встроенного в ЭБУ акселерометра. Такие датчики крепились либо в районе бампера, и реагировали на критическую деформацию, либо в передней части салона, и подавали сигнал о резком замедлении. Они позволяли определить только факт удара в ту сторону, где были расположены, из-за чего неприменимы на современных автомобилях с множеством подушек безопасности, срабатывающих в зависимости от направления удара.
2. Подушки безопасности. Они состоят из эластичной оболочки, наполняемой газом при подрыве пиропатрона электрическим сигналом. Единственная неисправность подушки, которую может отследить ЭБУ – это значительное изменение сопротивления цепи поджига пиропатрона относительно заданного, то есть, короткое замыкание цепи или обрыв. Если причиной зажигания контрольной лампочки подушек безопасности стал зафиксированный обрыв цепи, погасить ее на ряде автомобилей можно, убрав эту подушку либо другой элемент из меню конфигурации системы с помощью диагностического сканера.
3. Вспомогательные исполнительные механизмы. Наиболее распространенными являются преднатяжители ремней безопасности. Они представляют собой пиропатроны, которые перед срабатыванием подушки безопасности, прижимают человека к спинке кресла. При этом преднатяжитель сработает только в одном случае – если ремень безопасности выпущен на достаточную длину (определяется по датчику, расположенному на катушке ремня) и защелкнут в замке. Неисправность любого из этих датчиков не только приведет к загоранию контрольной лампы, но и блокировке соответствующего преднатяжителя.
4. Дополнительные датчики. К их числу относятся датчики пристегнутых ремней, выключатель фронтальной подушки безопасности переднего пассажира и так далее. Их неисправность тоже приводит к регистрации соответствующей ошибки и включению контрольной лампы на панели приборов.
5. Проводка и соединительные разъемы. Чаще всего связанные с ними проблемы – это механические повреждения. Самая распространенная неисправность систем безопасности кроется в изломе соединительного шлейфа водительской подушки безопасности.
