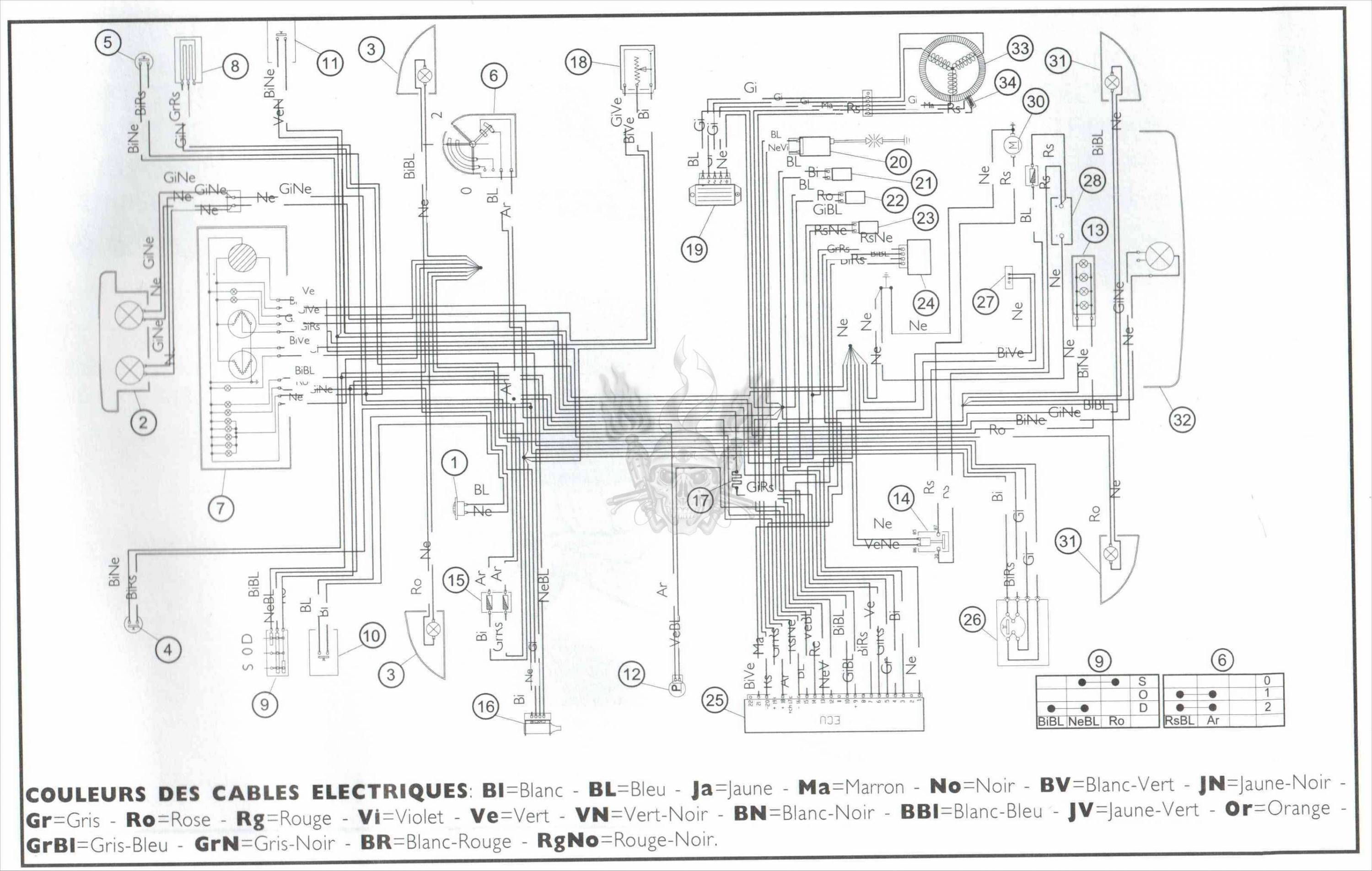

Электрическая схема скутера Piaggio Typhoon 125

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Engine

Powering the Typhoon are two 4-stroke motors. The smaller Typhoon 50 uses a new 4-stroke, 4-valve air cooled Piaggio motor. This new mill likes to rev, with Piaggio claiming a peak of 4.6 HP at a sky high 9500 RPM. Peak torque is a bit lower at 2.8 ft-lbs at 8000 RPM. The 50cc Typhoon is capable of a peak velocity of 40 mph, which isn’t due to any restrictions so further top speed gains aren’t easy to come by. This carburated engine is a fuel sipper, with Piaggio claiming 144mpg. That’s likely about 30-40mpg higher then you’ll see in real world use, but even 100 mpg will take a serious chunk of your SUV’s fuel bill.

The larger Typhoon 125 uses a 124cc variant of Piaggio’s widely used LEADER engine. This is the same basic engine (48.6mm stroke) found in other mid-sized Piaggio products (ie. Piaggio Fly 150 & Vespa ET 150, LX 150 & S 150) for the past decade, but with a smaller bore cylinder (57.0mm vs. 62.8mm). Accordingly, Typhoon 125 owners can purchase 150cc or larger big bore kits for Piaggio’s LEADER engine to boost displacement if desired. Doing so would require adjusting the carburator and you’d likely want to tweak some other areas as well (ie. variator), so be warned that opting for a big bore kit will likely wind up consuming quite a bit of your time and hobby money.

Despite its simple design, this LEADER engine is a solid proven motor that has built a good reputation for reliability over the past decade. Perhaps the main downside to this motor is that the fuel economy won’t be quite a good as a high tech (ie. fuel injected) motor. 150cc Piaggio products using this motor typically get about 60mpg in mixed driving conditions, so this smaller 124cc version likely nets about 65mpg in the real world. For comparison, Yamaha’s fuel injected, 4-valve Zuma 125 normally achieves 70-75mpg in the same real world conditions.

Основные понятия

Для того чтобы разобраться в проводке, нужно немного понимать в видах тока. Постоянным называют тот, который не изменяет своего направления и величины. Переменный же – это тот, где напряжение и сила тока меняют величину через некоторое время, или ток идет в обратную сторону. Часто постоянный ток, как видно в схеме проводки мопеда «Альфа», нужен для лампочек: фаре, поворотникам, стопу. Есть такие модели, где мотоцикл полностью переведен на постоянный ток, но это старые модели и встречаются они довольно редко.

Переменный ток должен где-то выпрямляться и сделать это призван выпрямитель со стабилизацией напряжения. По-простому – регулятор напряжения. Зачем он нужен? С генератора выходит 40 В, но от этого количества лампочки быстро перегорают. Поэтому выпрямитель уменьшает эту цифру до 13,8 В. В «Альфе» есть две линии питания: первая — это питание бортовой сети электростартера, фары, поворотников, габаритов, реле, сигнала и стопа. Вторая – линия питания генератора, катушки зажигания и свечи.

Регулировка холостого хода на скутере

После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.

Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

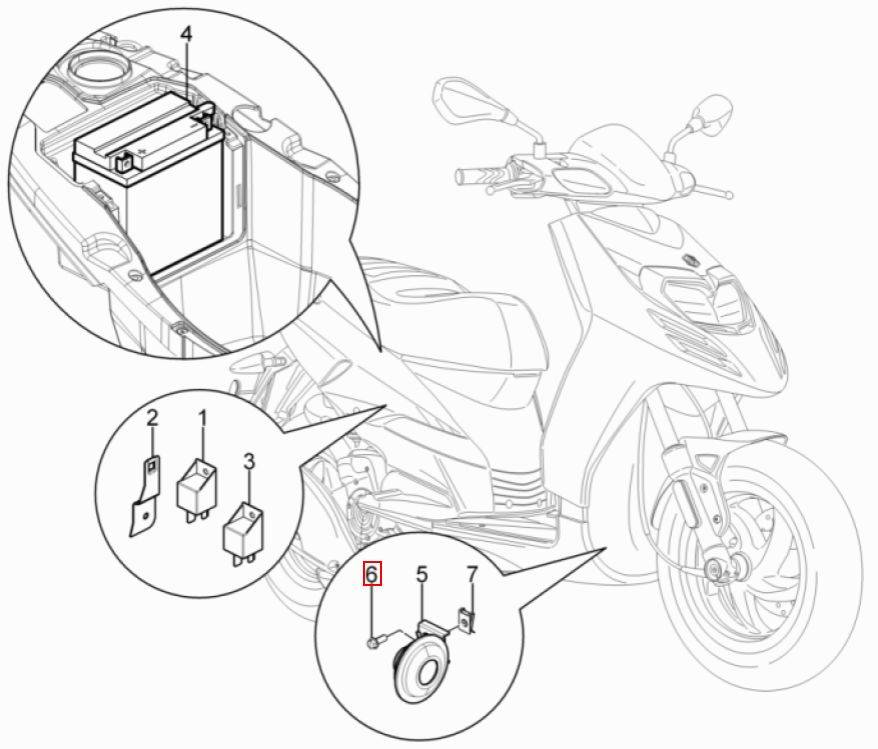

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

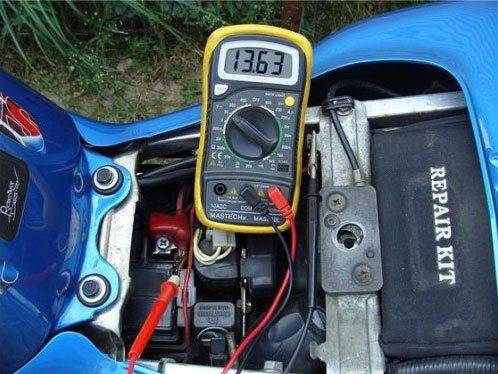

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

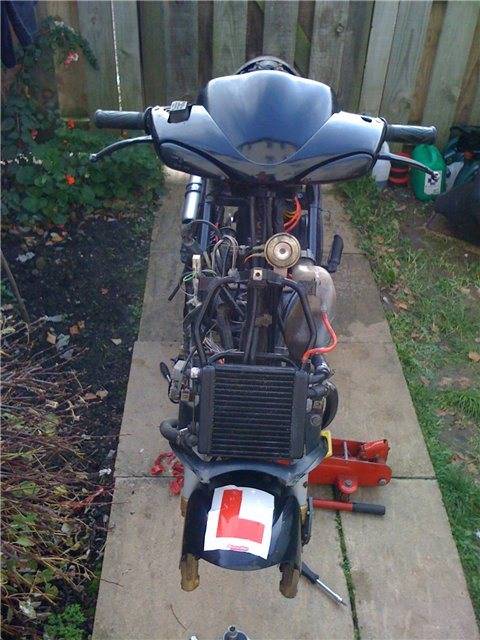

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5). Выходы имеют следующие цвета: зеленый , красный , желтый и белый

Выходы имеют следующие цвета: зеленый , красный , желтый и белый .

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Chassis

The Typhoon starts out with a double-cradle, trellis frame made of steel tubing. I prefer a proper underframe as opposed to a stressed-skin, monocoque structure. It’s stronger, easier to make body repairs and allows for a full step-through with a nice,flat cargo deck between the rider’s feet.

Frame construction between the 50 and 125 are almost identical, with the larger 125 model sporting an additional buttress around the engine mount to support the extra weight. Hydraulic forks cushion the front end, and a single, coil-over shock supports the rear from its offset position on the motor-side of the swing-mount drive unit, and it comes with a spring-preload adjustment.

A twin-pot front caliper binds the single, 220 mm front disc, and a 140 mm drum slows the rear wheel. Got to admit, I’m not a fan of drum brakes, but they are fairly ubiquitous in the scooter sector, and are generally good enough for the job — as long as they are adjusted properly.

While the Typhoon 50 rolls on 14-inch street hoops, the 125 gets 12-inch tires that are what I like to call street-knobbies, which is to say deeply grooved for off-road grip with large flats for pavement traction — bonafide dual-sport rubbers for the more adventurous scooter riders out there.

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

Drivetrain

Both engines are air-cooled, four-cycle thumpers with wet-sump lubrication and a single, over-head cam for valvetrain actuation. The 125 is electric-start only, but the 50 comes with both electric- and kick-start — a feature I like for safety, and those instances where you just want to look cool in the parking lot while kicking your ride to life.

The Typhoon 50 actually displaces 49 cc, and it produces 2.8 pounds of grunt at 8,000 rpm, and a top speed of 40 mph, while the 125 measures out at 124 cubes, and cranks out 6 pound-feet at 7,500 rpm for a 60 mph max. Not exactly soul-crushing figures, but plenty for a ride that weighs in around 250 pounds, soaking wet.

As you might expect, the transmixxer is of the Continuously-Variable (CVT) variety, and it provides clutchless, twist-and-go operation for what I call a light pilot load, because there isn’t much to think about as far as vehicle coordination goes.

Model Background

The Piaggio group has designed several versions of this scooter for its many brands. Aprilia’s SR Motard is the same basic scooter as the new Typhoon but with some cosmetic and minor technical changes. The main differences are the color schemes and larger 14” rims & lower profile tires used on the SR Motard. Overseas the Typhoon is often sold under the Piaggio groups Gilera brand instead of directly under the Piaggio name. So you’ll find the Gilera Typhoon to be the same scooter if you’re looking at parts on international websites. Another scooter than shares it’s genes with the Typhoon is the 2012 Derbi Variant Sport, which is a lot like the Aprilia SR Motard but with revised front end bodywork.

Competitors

When looking for a competitor for the Typhoon 50 in looks and performance, I was first drawn to the SR Motard from Aprilia->ke1934. Wouldn’t that be cheating, though, since they fall under the same parent umbrella and the only real difference between them, other than some cosmetics are …okay…nothing? It’s the same scooter, so if color isn’t a priority, Piaggio wins for being $100 less than Aprilia.

Let’s look instead at the Zuma->ke4023 from Yamaha->ke301. Visually, the two are fairly dissimilar, unless you count that they both look like scooters, that is. The Typhoon has what Piaggio calls the “shark snout” fairing, and that is about what it looks like, but the off-road->ke450-styled Zuma 50F looks more like an “owl face” if you ask me, with the beak-like front fender and symmetrical headlamps staring out from the chassis.

Set up as more of a street ride, the Zuma FX sports a single-light front end. The Typhoon rolls on 14-inch hoops, but the Zuma tires are on 10-inchers — a big blow for the Zuma, ’cause I like the tires on my ride to be bigger than those on my wheelbarrow. Both rides have a full step-throughs, though the Zumas have a closed-in channel running down the middle, so you might expect to have less between-feet cargo flexibility than you would get with a flat-deck step-through.

Engine size lines up at 49 cubes, and both run CVT-type transmissions. Yamaha claims 132 mpg from the Zuma 50 mill, while Piaggio ekes out a bit more with a claimed 144 mpg. Not a big difference, and certainly not a deal-breaker/maker.

Now, I don’t get to say this very often, but the Piaggio comes in on the budget-conscious side of this equation at $1,999, just a bit under the Yamaha with its $2,590 sticker. Again, not a big difference, but it may matter to someone hard-up against an inflexible budget.

Storage and Convenience

Piaggio claims the Typhoon has ‘plenty of locking storage’ which might be a little optimistic, but there is enough to get by. The main storage area is under the seat where a moderate amount of space is available. Piaggio has also located the fuel tank under the seat, so that encroaches on the space here somewhat and only leaves room for smaller full face helmets. The space isn’t at the same level is a scooter like Honda’s Elite 110, but it’s about the same as Yamaha’s Zuma 125. Ideally, Piaggio would find a way to shove the fuel tank into the floorboard area and thus increase the space available for storage under the seat.

Underseat storage aside, there’s one other spot to store your gear – a small compartment near the ignition switch. This area is handy for small items like sunglasses. There is also some sort of a ‘hook’ present on the legshield which might be useful if you’re the creative type. Perhaps a bag of groceries or something else could be clipped here.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
