Изготовление колеса для мотоцикла с нуля

Широкое колесо на Днепр Урал без переварки маятника

Для этого нам понадобится колесо от 401 Москвича (только от этой модели, от других Москвичей не подходит), или стальная докатка от иномарки под 130-ую резину. Я советую брать колесо радиусом 16 дюймов, хотя это уж как кому нравится, можно и 15 и 14. Учитывайте только, что чем меньше заднее колесо, тем меньше будет скорость мотоцикла при одних и тех же оборотах двигателя. Итак, у нас уже есть автомобильная докатка, резина (советую ставить мотоциклетную, а не автомобильную) и ураловская ступица со стальным тормозным барабаном и срезанной «ромашкой». Давайте сделаем из этого набора широкое колесо на урал, или днепр.

Способы установки широкого колеса на оппозит без переварки маятника

Способ 1

Расширяем центральное отверстие автомобильного колеса таким образом, чтоб в него с натягом влазил ураловский тормозной барабан. Вывешиваем маятник мотоцикла и устанавливаем на мотоцикл колесо с пока ещё неприваренной ураловской ступицей, чтобы отцентровать её. Колесо должно быть с одетой резиной, чтоб было видно, трёт оно об кардан или нет. После отцентровки, убедившись, что биения и восьмёрки нет, тормозной барабан приваривается к колесу.

Как по мне, такое колесо выглядит немного неэстетично. Вид со стороны моста ещё куда ни шло, но с противоположной стороны колесо выглядит пустовато.

Способ 2

Привариваем ступицу с тормозным барабаном к колесу через переходную шайбу. Толщина шайбы должна быть 10мм. Можно заказать такую на заводе, но если у вас нет выхода на завод, или вы ограничены в средствах – не беда. Лично я делал такую шайбу, сварив вместе 3 стальных диска сцепления мотоцикла Днепр. Думаю, такого добра в гараже у оппозитчика в достатке J.

Станок “Английское колесо”, изготовление своими руками

Здрав­ствуй­те доро­гие чита­те­ли!

В этой ста­тье затро­нем тему изго­тов­ле­ния стан­ка «Англий­ское коле­со» сво­и­ми рука­ми. Здесь понят­ным язы­ком объ­яс­ня­ет­ся прин­цип дей­ствия и устрой­ство это­го стан­ка, а так­же даны неко­то­рые сове­ты и реко­мен­да­ции по изго­тов­ле­нию колёс и вали­ков для «Англий­ско­го коле­са». Более подроб­но о при­ё­мах рабо­ты на стан­ке читай­те здесь.

Крат­ко мож­но ска­зать, что «Англий­ское коле­со» – это устрой­ство для фор­мо­ва­ния листо­во­го метал­ла. «Англий­ское коле­со» было изоб­ре­те­но дав­но и до сих пор име­ет­ся в про­да­же и исполь­зу­ет­ся в рабо­те по фор­мов­ке метал­ла. Это устрой­ство при­ме­ня­ет­ся для фор­мо­ва­ния слож­ных выпук­лых форм, кото­ры­ми изоби­лу­ют кузо­ва авто­мо­би­лей и само­лё­тов. При­ме­няя «Англий­ское коле­со» в сово­куп­но­сти с неслож­ны­ми инстру­мен­та­ми мож­но делать цели­ком кузов­ные пане­ли. Може­те про­чи­тать ста­тью о Роде Тем­пе­ро, про­фес­си­о­наль­ном рестав­ра­то­ре и авто­мо­би­ле­стро­и­те­ле, кото­рый, при­ме­няя этот ста­нок и дру­гие инстру­мен­ты изго­тав­ли­ва­ет кузо­ва кол­лек­ци­он­ных авто­мо­би­лей 50‑х и 60‑х годов. Одна из его послед­них работ — Ferrari 250 GTO , один из ори­ги­наль­ных экзем­пля­ров кото­рой был про­дан на аук­ци­оне за 52 млн. дол­ла­ров.

Суще­ству­ет мно­го мето­дов фор­мов­ки метал­ла, в том чис­ле толь­ко с помо­щью молот­ков. Каж­дый, кто зани­мал­ся этим делом, име­ет свои нара­бот­ки и сек­ре­ты.

Рама обес­пе­чи­ва­ет удоб­ную сты­ков­ку двух колёс друг с дру­гом. Колё­са и вали­ки — очень важ­ная часть устрой­ства.

Обыч­но, стан­дарт­ное «Англий­ское коле­со» ком­плек­ту­ет­ся верх­ним коле­сом боль­шо­го диа­мет­ра, име­ю­щим плос­кую рабо­чую поверх­ность и несколь­ко вза­и­мо­за­ме­ня­е­мых вали­ков мень­ше­го диа­мет­ра, кото­рые кре­пят­ся сни­зу (один из выбран­ных для рабо­ты).

Из про­филь­ных труб мож­но сва­рить раму для «Англий­ско­го коле­са». Даль­ше идёт фото отчёт с опи­са­ни­ем изго­тов­ле­ния «Англий­ско­го коле­са» сво­и­ми рука­ми.

Изготовление крыла для мотоцикла с нуля, без английского колеса

Приветствую всех начинающих кастомайзеров и не только. В статье про изготовление крыла для мотоцикла с нуля, которую можно почитать, кликнув вот по этой ссылке, я рассказал как изготовить из листа металла крыло для мотоцикла, используя в работе станок английское колесо. Ну а что же делать тем начинающим кастомайзерам, у кого нет станка английское колесо, или кто не может себе позволить выложить полторы-две тысячи американских денег за этот станок, ну или не в состоянии его изготовить. Для таких людей, в этой статье, я опишу не менее эффективный способ изготовления мотоциклетного крыла с нуля, но при этом английское колесо не понадобится, а качество готового изделия будет нисколько не хуже.

Но и при этом способе, всё же голыми руками не изготовишь мотоциклетное крыло, я имею в виду нормальное крыло, а как многие уже знают, нормальным я считаю крыло, на которое после его изготовления не нужно будет накладывать шпаклёвку. Так вот, для изготовления нормального крыла, естественно потребуется соответствующий инструмент. Дорогое английское колесо как я уже говорил мы при этом способе не используем, но потратится всё же придётся. Главная трата денег, но в гораздо меньшем количестве, пойдёт на не менее уникальный станочек, называемый зигиговочная машинка. Приобрести его можно всего за 300 — 500 долларов (многие на покупку мобильников тратят больше), а можно изготовить самостоятельно. Так же следует заказать токарю ролики соответствующего профиля, и этот профиль можно рассмотреть на фотографиях ниже (если таких не окажется в наборе зигмашины которую вы купите). Ну и естественно потребуется сварочный аппарат, ведь без него начинающему кастомайзеру, да и любому мастеру не обойтись.

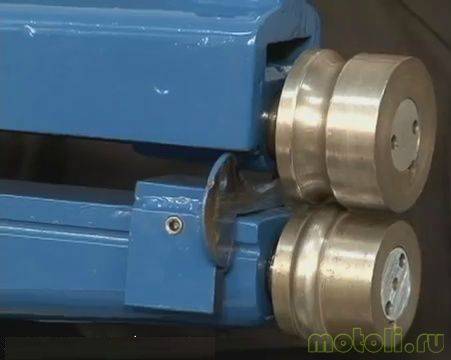

Можно использовать для прокатки центральной полоски ролики этого профиля или как на серой зигмашинке, их профиль немного отличается, но разницы в прокатывании металла нет.

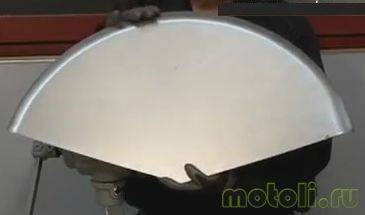

Теперь нужно плоским деталям придать объём. Для начала возьмём центральную полосу, прочертим в центре полосы маркером линию и затем плавно согнём полосу металла по диаметру колеса, нет даже немного меньше диаметра колеса и далее вы поймёте почему (при сгибании полосы, лучше использовать вальцы, но можно и руками например на подходящем баллоне, или бочке). После этого прокатаем по начерченной маркером центральной линии полосу, роликами соответствующего профиля (см. фото). В итоге получится выпуклая полоска по центру будущего крыла, которая добавит жёсткости будущему крылу, красивый внешний вид и к тому же немного согнёт всю центральную полосу небольшим полукругом, придав небольшой объём будущему крылу.

Кто заметил, верхний ролик немного отличаются от ролика на синей зигмашинке, но разницы в эффекте прокатки нет.

Обе боковины (а точнее их кромки) также прокатываем между роликами зигмашинки, закругляя кромки боковин.

Далее провариваем все детали уже сплошным швом, и после сварки зашлифовываем болгаркой с лепестковым диском сварные швы. Остаётся подрезать боковины крыла, придав им форму, например как на самых нижних фотографиях, или сделать более оригинальные вырезы, какие придумаете вы. Ну и советую ещё после обрезки закатать кромки вовнутрь, или приварить по периметру проволоку диаметром 4 — 5 мм, это придаст ещё большей жёсткости и красоты вашему крылу, и на большинстве заводских изделий, вы такой жёсткости не встретите. Дерзайте.

Кстати, чуть не забыл сказать, что при изготовлении более широкого заднего крыла таким же способом, можно будет прокатать выпуклую полоску по центру крыла не одну, а две, три или даже четыре — если ваше крыло очень широкое.

Вот вроде бы и всё. Теперь вы знаете как изготовить качественное крыло для вашего кастома своими руками, и причём без дорогого станка английское колесо. Остаётся применить и закрепить полученные знания на практике. Удачи всем и творческих успехов!

голоса

Рейтинг статьи

Нижние колёса/валики-наковальни

Несмот­ря на усто­яв­ше­е­ся мне­ние, закруг­ле­ние не игра­ет осо­бой роли в фор­мо­ва­нии листа метал­ла. Оно все­го лишь даёт зазор(ход) для загну­то­го метал­ла. Цен­траль­ная часть ниж­не­го вали­ка-нако­валь­ни плос­кая. Плос­кая часть рабо­чей поверх­но­сти вали­ка варьи­ру­ет­ся по ширине (на раз­ных смен­ных вали­ках раз­ная шири­на), это и вли­я­ет на фор­мо­ва­ние листа, а никак не закруг­ле­ния.

Пред­ставь­те авто­мо­биль­ное коле­со, кото­рое катит­ся по гряз­ной доро­ге. Коле­со вытес­ня­ет и сми­на­ет грязь и выбра­сы­ва­ет её по сто­ро­нам. При­мер­но так­же дей­ству­ет «Англий­ское коле­со». Металл пере­ме­ща­ет­ся под опре­де­лён­ны­ми угла­ми, зажа­тый меж­ду роли­ков и про­ка­тан­ный ими. На фото­гра­фии ниже Вы може­те видеть, что лист метал­ла толь­ко каса­ет­ся цен­тра. Боко­вые закруг­ле­ния ниж­не­го вали­ка дают место для хода метал­ла (манёв­ра, так ска­зать).

Закруг­ле­ния так­же обес­пе­чи­ва­ют неко­то­рую под­держ­ку метал­ла во вре­мя про­ка­ты­ва­ния.

Это набор ниж­них вали­ков-нако­ва­лен. Раз­ли­чия в ширине плос­кой части рабо­чей поверх­но­сти и вели­чине боко­во­го закруг­ле­ния.

Ниж­ние вали­ки-нако­валь­ни для «Англий­ско­го коле­са» мож­но сде­лать раз­ны­ми спо­со­ба­ми. Если у Вас есть токар­ный ста­нок, то изго­то­вить их доста­точ­но лег­ко. Мож­но исполь­зо­вать шаб­лон или мож­но вычис­лять коор­ди­на­ты каж­до­го про­хо­да сре­за­ния, фор­ми­руя закруг­ле­ние.

Ради­ус не слиш­ком важен. Важ­но, что­бы закруг­ле­ния полу­чи­лись глад­ки­ми, что­бы при каса­нии листа на нём не оста­ва­лось сле­дов неров­но­стей.

На этой иллю­стра­ции рельеф поде­лён на серию про­хо­дов сре­за­ния на токар­ном стан­ке .

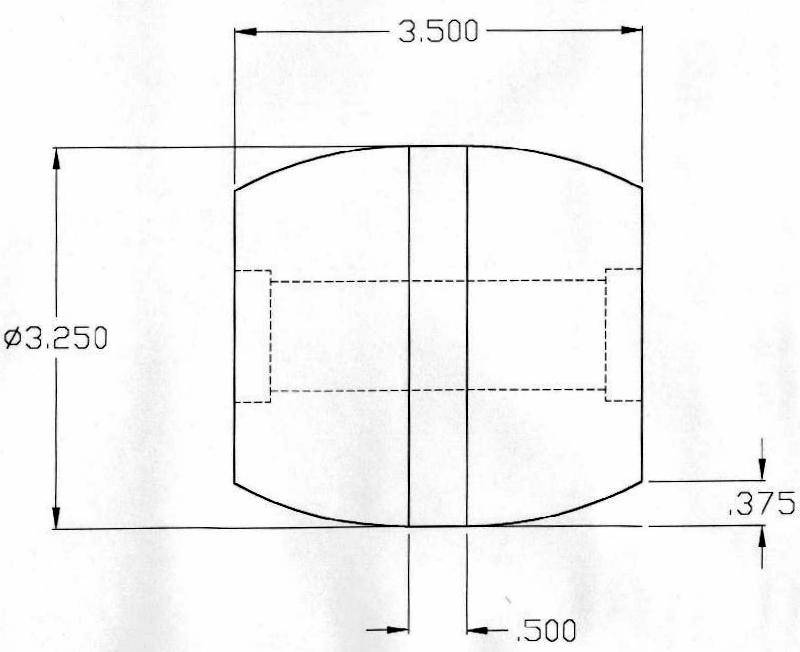

Вот поло­ви­на выре­зан­но­го ниж­не­го вали­ка нако­валь­ни. Этот валик выре­за­ет­ся по шаб­ло­ну.

Все точ­ки сре­зов каса­ют­ся шаб­ло­на.

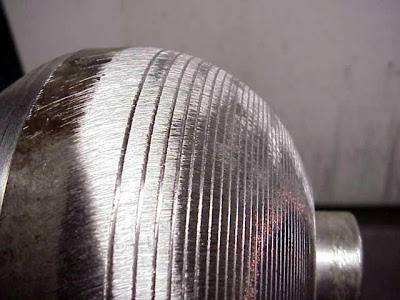

Вот закруг­ле­ния вали­ка в про­цес­се шли­фов­ки.

Здесь закруг­ле­ния зашли­фо­ва­ны, но ещё не отпо­ли­ро­ва­ны.

Послед­ний ингре­ди­ент «Англий­ско­го коле­са» — это меха­низм, кото­рый будет кон­тро­ли­ро­вать рас­сто­я­ние меж­ду верх­ним коле­сом и ниж­ним вали­ком-нако­валь­ней. Здесь может быть мно­же­ство спо­со­бов реа­ли­за­ции это­го меха­низ­ма. Важ­но, что­бы сов­ме­ще­ние было точ­ным, что­бы плос­кие части рабо­чих поверх­но­стей коле­са и вали­ка сов­ме­ща­лись парал­лель­но друг дру­гу. Для этих целей мож­но исполь­зо­вать резь­бо­вой меха­низм, кото­рый будет сов­ме­щать рабо­чие поверх­но­сти коле­са и вали­ка. Жела­тель­но, что­бы резь­ба была с малень­ким шагом, для более точ­ной настрой­ки.

В нашем при­ме­ре регу­ли­ру­ет­ся и изме­ня­ет вер­ти­каль­ное поло­же­ние и верх­нее коле­со, и ниж­ний валик. На фото­гра­фии мож­но уви­деть оба меха­низ­ма, пред­на­зна­чен­ных для это­го. Чаще все­го быва­ют вари­ан­ты стан­ков с одним подоб­ным меха­низ­мом, регу­ли­ру­ю­щим, как толь­ко ниж­ний валик, так и толь­ко верх­нее коле­со. В дан­ном слу­чае ниж­ний регу­ли­ро­воч­ный меха­низм име­ет функ­цию быст­ро­го осво­бож­де­ния сфор­мо­ван­но­го листа. Эта функ­ция, как и весь меха­низм для регу­ли­ров­ки ниж­не­го вали­ка не явля­ет­ся необ­хо­ди­мым и без него мож­но обой­тись.

Сварное колесо на Урал Днепр без переварки маятника

Самый популярный и малобюджетный способ поставить широкое колесо на Днепр или Урал – сварное колесо. Для этого нам понадобится стальное колесо, или докатка от автомобиля и ураловская (не днепровская) ступица с тормозным барабаном. Почему не подходит ступица от днепровского колеса? Тормозной барабан днепровского колеса алюминиевый, а аргонная сварка – удовольствие не дешевое. Зато тормозной барабан мотоцикла Урал стальной, а значит его можно варить обычной электродуговой сваркой. Если же у вас есть возможность варить полуавтоматом, то шов получится аккуратнее, однако не следует забывать, что глубина провара полуавтомата меньше, чем у электродуговой сварки.

Стационарные

Стационарные аналоги называют полноразмерными, поскольку они плотно прилегают к колесу и практически покрывают большую его площадь. Благодаря этому они обеспечивают лучшую защиту от грязи и брызг.

Говоря коротко, плюсы стационарных крыльев являются недостатками быстросъемных, а преимущество первых превращается в минус последних.

К плюсам относят:

• Лучшую защиту;
• Высокую прочность;
• Надежное крепление.

Крепится стационарное крыло в трех местах: на вилке, перьях и в раме у оси.

Стационарные велокрылья

Недостатки полноразмерных деталей:

• Вес;
• Сложность очистки внутренней стороны из-за малого зазора;
• Не универсальное крепление.

В отличие от быстросъемных пластиковых крыльев, данный вид подходит ко всем велосипедам. Поэтому, собираясь приобрести товар, убедитесь в радиусе детали и наличии отверстий для крепления.

Подбор крыльев под различные типы велосипеда

Нижние колёса/валики-наковальни

Несмот­ря на усто­яв­ше­е­ся мне­ние, закруг­ле­ние не игра­ет осо­бой роли в фор­мо­ва­нии листа метал­ла. Оно все­го лишь даёт зазор(ход) для загну­то­го метал­ла. Цен­траль­ная часть ниж­не­го вали­ка-нако­валь­ни плос­кая. Плос­кая часть рабо­чей поверх­но­сти вали­ка варьи­ру­ет­ся по ширине (на раз­ных смен­ных вали­ках раз­ная шири­на), это и вли­я­ет на фор­мо­ва­ние листа, а никак не закруг­ле­ния.

Пред­ставь­те авто­мо­биль­ное коле­со, кото­рое катит­ся по гряз­ной доро­ге. Коле­со вытес­ня­ет и сми­на­ет грязь и выбра­сы­ва­ет её по сто­ро­нам. При­мер­но так­же дей­ству­ет «Англий­ское коле­со». Металл пере­ме­ща­ет­ся под опре­де­лён­ны­ми угла­ми, зажа­тый меж­ду роли­ков и про­ка­тан­ный ими. На фото­гра­фии ниже Вы може­те видеть, что лист метал­ла толь­ко каса­ет­ся цен­тра. Боко­вые закруг­ле­ния ниж­не­го вали­ка дают место для хода метал­ла (манёв­ра, так ска­зать).

Закруг­ле­ния так­же обес­пе­чи­ва­ют неко­то­рую под­держ­ку метал­ла во вре­мя про­ка­ты­ва­ния.

Это набор ниж­них вали­ков-нако­ва­лен. Раз­ли­чия в ширине плос­кой части рабо­чей поверх­но­сти и вели­чине боко­во­го закруг­ле­ния.

Ниж­ние вали­ки-нако­валь­ни для «Англий­ско­го коле­са» мож­но сде­лать раз­ны­ми спо­со­ба­ми. Если у Вас есть токар­ный ста­нок, то изго­то­вить их доста­точ­но лег­ко. Мож­но исполь­зо­вать шаб­лон или мож­но вычис­лять коор­ди­на­ты каж­до­го про­хо­да сре­за­ния, фор­ми­руя закруг­ле­ние.

Ради­ус не слиш­ком важен. Важ­но, что­бы закруг­ле­ния полу­чи­лись глад­ки­ми, что­бы при каса­нии листа на нём не оста­ва­лось сле­дов неров­но­стей.

На этой иллю­стра­ции рельеф поде­лён на серию про­хо­дов сре­за­ния на токар­ном стан­ке .

Вот поло­ви­на выре­зан­но­го ниж­не­го вали­ка нако­валь­ни. Этот валик выре­за­ет­ся по шаб­ло­ну.

Все точ­ки сре­зов каса­ют­ся шаб­ло­на.

Вот закруг­ле­ния вали­ка в про­цес­се шли­фов­ки.

Здесь закруг­ле­ния зашли­фо­ва­ны, но ещё не отпо­ли­ро­ва­ны.

Послед­ний ингре­ди­ент «Англий­ско­го коле­са» — это меха­низм, кото­рый будет кон­тро­ли­ро­вать рас­сто­я­ние меж­ду верх­ним коле­сом и ниж­ним вали­ком-нако­валь­ней. Здесь может быть мно­же­ство спо­со­бов реа­ли­за­ции это­го меха­низ­ма. Важ­но, что­бы сов­ме­ще­ние было точ­ным, что­бы плос­кие части рабо­чих поверх­но­стей коле­са и вали­ка сов­ме­ща­лись парал­лель­но друг дру­гу. Для этих целей мож­но исполь­зо­вать резь­бо­вой меха­низм, кото­рый будет сов­ме­щать рабо­чие поверх­но­сти коле­са и вали­ка. Жела­тель­но, что­бы резь­ба была с малень­ким шагом, для более точ­ной настрой­ки.

В нашем при­ме­ре регу­ли­ру­ет­ся и изме­ня­ет вер­ти­каль­ное поло­же­ние и верх­нее коле­со, и ниж­ний валик. На фото­гра­фии мож­но уви­деть оба меха­низ­ма, пред­на­зна­чен­ных для это­го. Чаще все­го быва­ют вари­ан­ты стан­ков с одним подоб­ным меха­низ­мом, регу­ли­ру­ю­щим, как толь­ко ниж­ний валик, так и толь­ко верх­нее коле­со. В дан­ном слу­чае ниж­ний регу­ли­ро­воч­ный меха­низм име­ет функ­цию быст­ро­го осво­бож­де­ния сфор­мо­ван­но­го листа. Эта функ­ция, как и весь меха­низм для регу­ли­ров­ки ниж­не­го вали­ка не явля­ет­ся необ­хо­ди­мым и без него мож­но обой­тись.

Прокатка дисков на мотоцикл ИЖ

Мотоциклы ИЖ всегда продавались со спицевыми колёсами, так как история марки уходит далеко в 1929 год, а прекратился выпуск лишь в 2008 году. Таким образом, инженеры и дизайнеры всегда придерживались классических вариантов изготовления дисков на свою продукцию. Однако это вовсе не означает, что на этот транспорт совсем нельзя подобрать литые диски на мотоцикл ИЖ, и многие мотолюбители нередко тюнингуют свои байки подобным образом.

Соответственно, литые мотоциклетные диски нередко подвергаются деформациям, их необходимо устранять при помощи правки или рихтовки.

Ремонт мотоциклетных дисков для транспортных средств отечественного производства:

• Нужно демонтировать колесо с его посадочного места на мотоцикле, что нередко сопровождается с демонтажем глушителя (при поломке заднего диска).
• Мастер или сам владелец мотоцикла тщательно осматривает изделие, выявляя на нём все имеющиеся дефекты. Перед этим диск моется и вытирается насухо.
• Если на колесе обнаружились трещины, то их необходимо заварить при помощи аргонной сварки для соединения легкосплавных элементов. После процедуры необходимо зашлифовать все швы болгаркой с абразивами различной зернистости.
• Специалист на шиномонтаже или СТО проверяет при помощи специального станка диск на предмет идеальной геометрии.
• Если на диске обнаруживается «восьмёрка», её необходимо выправить на вытяжном прокатном стенде. Использовать надо лишь станки с холодным воздействием, а не устаревшие машины, которые могут выправлять геометрию лишь после нагрева, так как некоторые лёгкие сплавы не переносят высокие температуры и теряют свои физико-механические свойства.
• Для восстановления лакокрасочного покрытия необходимо счистить старый слой с поверхности изделия, а потом нанести несколько новых, периодически чередуя пигмент с лаком.
• Последним этапом будет полировка изделия диском со специальной пастой — полиролью.

Литой диск на ИЖ Важно! Чтобы качественно прокатать диск со всеми вытекающими процессами, это занимает, как правило, от одних до двух суток, причём на второй день изделие сохнет, чтобы лак не был повреждён уже во время установки на байк, — в зависимости от состава жидкости, процесс её полимеризации может продолжаться от нескольких часов до 2 дней

Использование подъёмника для ремонта вилки

Не секрет, что подъёмник переднего типа является полезным инструментом для восстановления вилки. Нужно понимать, что существующие адаптеры обладают разным диаметром, поэтому для конкретного мотоцикла необходимо выбрать подходящее решение. Передний подкат может использоваться для хранения машины в зимнюю пору. Конструкция характеризуется особой простотой в использовании и не нуждается в дополнительном обслуживании. Что касается эксплуатации, то она совсем несложная. Достаточно соблюдать некоторые правила и пошаговое руководство.

Подкаты для заднего колеса, например, L-образного типа, выполнены в виде регулируемого изделия, которое оснащено комфортной ручкой. Он может перемещаться по поверхности за счёт подвижных колес. Наличие фиксаторов способствует удерживанию колеса со всех сторон.

При выборе подходящего варианта обратите внимание на ширину зажима. Его определяет ширина колеса. Подобный подкат станет незаменимым решением для мастерских и ремонтных сервисов, где необходимо выдерживать нагрузки до 300 кг, распределяя вес по всей конструкции

Используя такое приспособление, вы сможете быстро смазать цепь или заменить её новой. Также вам удастся вывесить байк таким образом, чтобы подвеска получила максимальную разгрузку

Подобный подкат станет незаменимым решением для мастерских и ремонтных сервисов, где необходимо выдерживать нагрузки до 300 кг, распределяя вес по всей конструкции. Используя такое приспособление, вы сможете быстро смазать цепь или заменить её новой. Также вам удастся вывесить байк таким образом, чтобы подвеска получила максимальную разгрузку.

Пневмоколеса для мотоблока

Пневмоколеса используются в различных моделях техники. Это возможно, благодаря наличию высокой проходимости по любым типам почв. Среди особенностей пневматических шин выделяются:

• елочный протектор;
• достаточная ширина;
• стандартные размеры по ширине равны 20 см, а диаметр – 40 см;
• крупный размер способствует применению на больших территориях.

При выборе размеров также необходимо обращать внимание на технические характеристики самого мотоблока. Каждый тип модели имеет свои особенности, которые требуется учесть. Самостоятельное создание оборудования к технике зависит от многочисленных факторов, в том числе от наличия деталей и требуемых инструментов

При необходимости можно использовать старые диски от автомобилей или мотоциклов. Главным условием являются подходящие размеры для класса мотоблока. Весь процесс проводится в соответствии с последовательным порядком действий, то есть сначала идет подготовка материалов, далее – составление чертежа при необходимости и замерка. Только после этого необходимо приступать к самостоятельной работе

Самостоятельное создание оборудования к технике зависит от многочисленных факторов, в том числе от наличия деталей и требуемых инструментов. При необходимости можно использовать старые диски от автомобилей или мотоциклов. Главным условием являются подходящие размеры для класса мотоблока. Весь процесс проводится в соответствии с последовательным порядком действий, то есть сначала идет подготовка материалов, далее – составление чертежа при необходимости и замерка. Только после этого необходимо приступать к самостоятельной работе.

Крылья для дорожных велосипедов и ситибайков

Здесь вопрос решается просто: можно поставить защитные велосипедные крылья большого радиуса, плотно прилегающие к ободам. Кроме того, на нижний край переднего и заднего крыла можно поставить резиновые брызговики. Можно купить в любом спортивном магазине сразу комплект крыльев, или переднее и заднее – раздельно. Если вы сомневаетесь, стоит ли покупать сразу два крыла, то лучше поставить одно заднее. Самым дешёвым вариантом будут металлические крылья.

Такие крылья ещё называют полноразмерными, или классическими, так как они охватывают наибольшую часть дуги.

Фиксация этих щитков производится на отверстия для болтов возле осей в раме (дропауты), также на вилке вверху и на перьях рамы сверху сзади. На дорожных велосипедах они всегда имеются.

Может быть, эти крылья не самые красивые, зато непревзойдённые защитники от грязи.

Как установить крылья на велосипед

Обратите внимание: специалисты утверждают, что стационарные крылья на велосипед нужно ставить в паре. Если планируется в последующем установить задний багажник, то сначала устанавливается крыло. В случае присутствия багажника, перед работой с крыльями, его нужно снять

В случае присутствия багажника, перед работой с крыльями, его нужно снять.

Что нужно приготовить для работы по установке крыльев на велосипед:

А дальше все просто и понятно – крепятся крылья к раме и вилке, болты и гайки закручиваются максимально плотно. После установки крыльев специалисты не рекомендуют сразу же затягивать крепежные элементы – сначала проверьте правильность установки детали.

Малышка с сюрпризом

Говорят, что разработка авто была отдана на откуп команде средним возрастом 27 лет, участникам которой было дозволено воплощать в автомобиле то, что они хотели бы на самом деле. Итогом работы стала модель Honda City, в Европе известная как Honda Jazz, производство которой было налажено в 1981 году.

На момент выхода City был самым маленьким автомобилем компании, но при этом не попадал в категорию кей-каров и считался «полноформатным». Длина составляла всего 3380 мм, ширина — 1570 мм, высота — 1470 мм. Несмотря на размеры, вертикальная посадка и компоновка салона обеспечивали необходимый комфорт и запас места. Машина стала популярной.

Однако самым примечательным моментом в истории модели является ее необычная дополнительная опция — миниатюрный мопед Honda Motocompo, который был создан с расчетом на багажник City. Предполагалось, что мопед должен был выручать на местности, когда использование автомобиля было неуместным или невозможным.

Очки-антифары: подарите себе ясный обзор

• повышает контрастность изображения
• защищает глаза от фар и фонарей
• отсеивает блики, снижает утомляемость глаз

Успейте купить со скидкой ЗДЕСЬ!

Задумка выглядит интересной даже в современных условиях: зачем искать место для парковки в центре города, если можно оставить автомобиль на более свободной стоянке, а до конечной точки маршрута добраться уже на двух колесах? Впрочем, сейчас эту идею можно провернуть уже с электросамокатом, о которых в 1980-х даже не думали.

Железные колеса на мотоблок своими руками

Помимо спаренных вариантов также самостоятельно можно изготовить и железные грунтозацепы.

По сути, это металлические колеса с приваренными шипами, обрабатывающими слой почвы и обеспечивающими сцепление с ней. В первую очередь нужно определиться с диаметром и размерами шипов, составить чертеж будущих колес. Помимо этого нужно определиться с весом будущих колес, учитывая, что для сцепления с почвой он должен быть большой, а у мотокультиватора его может просто не хватать.

Самодельные грунтозацепы

Внимание!

Минимальный вес колес должен быть не менее 20 кг.

За основу можно взять диски от автомобильных колес. К ним приваривается полуось, на которую одеваются подшипники. К дискам с помощью сварки прикрепляются металлические пластины квадратной формы. Необходимо, чтобы они касались краями обода. Далее пластины прикручиваются к ободу болтами. Затем делаются зубья — зацепы, которые будут входить в почву. Их можно изготовить из уголков. Они привариваются на обод колеса примерно на 15 см друг от друга.

Делаем широкое заднее колесо сами

Широкое заднее колесо на мотоцикле в наше время не диковинка. Кастомайзеры (самоделкины) частенько ставят назад именно его. В основном это переделанное колесо от автомобиля. Купить такое конечно можно, но а если сделать самому? Есть ребята покупают или заказывают у тех же мастеров. Но поговорим о самостоятельной роботе:

Для широкого колеса желательно обод на 15 или 16 дюймов. Наиболее доступной для повторения и недорогой конструкцией считается колесо с автомобильным (от «М-401») ободом и самодельной ступицей произвольной системы. Как правило, ступица рассчитана на крепление тормозного диска от «Ижа» (но если вы придумаете что то получше то вперед), а само колесо «обувается» в импортную покрышку. Хорошие тормоза и качественная резина в сочетании с индивидуальным дизайном улучшают не только внешний вид, но и безопасность мотоцикла на дороге. Дума, что найти диск от «Москвича» довольно несложно. Итак, когда найдете, можно приступить к роботе.

1 . Разметьте по своему вкусу обод под 40, 60, 80 (или больше) спиц. Отверстия под ниппели, направленные к центру обода, сверлите 08.8-9 мм. Ставший мотоциклетным, обод колеса подвергните жесточайшей пескоструйной обработке — для удаления старой краски и следов коррозии. Затем следует гальваническая обработка. Лучший результат дает тройное покрытие медь-никель-хром с промежуточной полировкой. Придется найти где это все можно сделать — если хотите хромированное колесо. Если нет, просто приготовьте хорошую краску….

2. Следующий важный обьект — ступица. Она полностью самодельная К ней крепится переходной фланец под тормозной диск с сальником для уплотнения полости подшипников. В качестве ко лесных подшипников используйте либо шариковые, либо роликовые радиальноупорные. В качестве 40-спицевой альтернативы может служить часть «железной» ступицы «Урала» без тормозного барабана с приваренным вторым пояском для крепления головок спиц (срезанным от другой ступицы или отдельно изготовленным). Длина спиц подбирается экспериментальным путем, быть может, подойдут какие-нибудь готовые. Если нет, -делайте «эксклюзивные» спицы из длинных «ураловских».

3. О тормозах. Не изобретайте вело сипед — используйте «ижевскую» систему В стандартном тормозном диске на его рабочей поверхности насверлите отверстия с фасками. Это улучшит не только внешний вид, но и охлаждение диска. Используйте сверла-центровки: сначала о,8 мм, затем — 10 мм. Крепить диск к переходному фланцу лучше болтами с головками под внутренний шестигранник, имеющими гальваническое покрытие.
