Как я установил лебёдку, и как она пригодилась

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

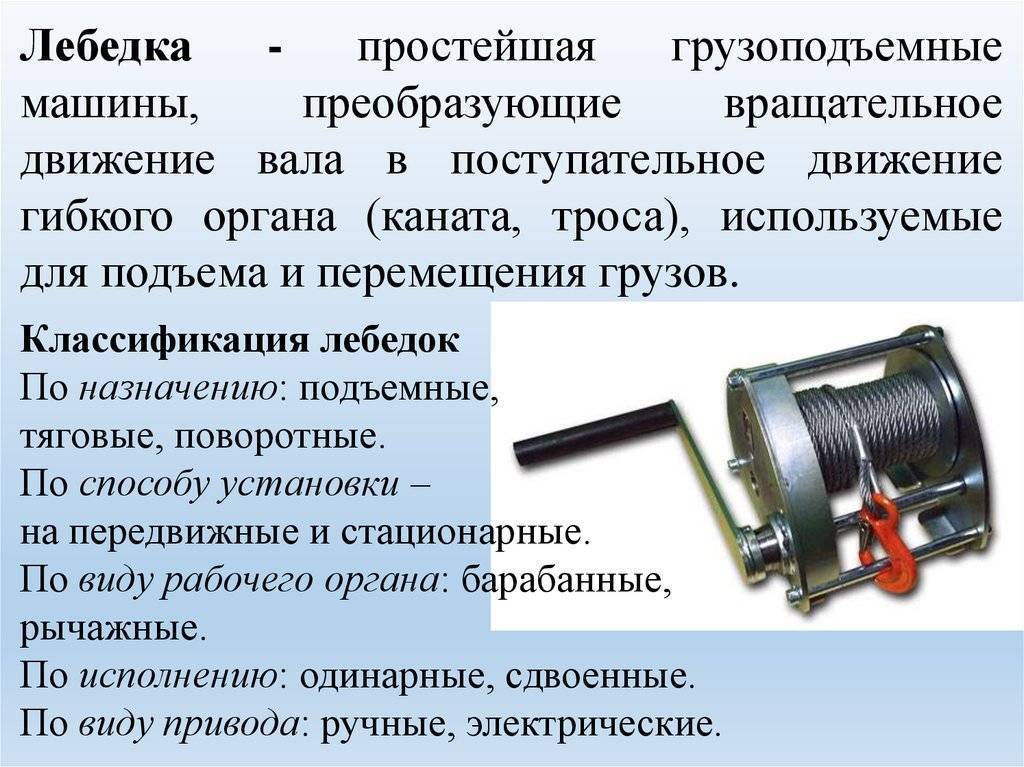

Разновидности

Чтобы понять, какого типа подъемник вам понадобиться, предлагаю рассмотреть классификацию лебедок. Различаются они по следующему ряду признаков:

1. Способу установки.
2. Типу привода.

Разберем детально особенности каждой разновидности.

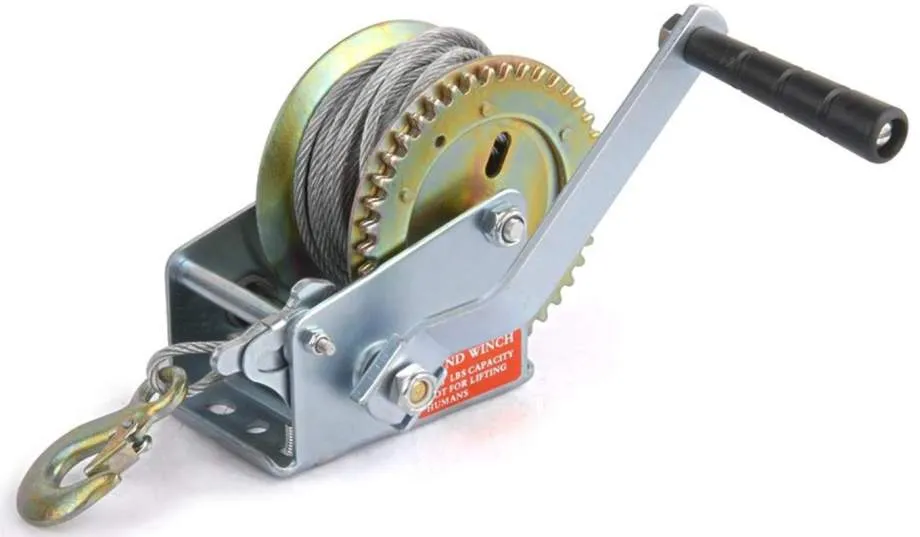

Простейшая ручная лебедка с барабаном

Способ установки

В зависимости от того, как планируется установить и где использовать, подъемные механизмы рассматриваемого типа разделяются на 3 вида:

• Стационарные. Неподвижно фиксируются к поверхности или конструкции, например, к стене или балке. Используются локально для обслуживания конкретного участка.
• Переносные. Портативные модели с универсальным способом крепления для работы в полевых условиях. Своими руками зачастую изготавливается именно простая переносная лебедка.
• Передвижные. Эксплуатация такого подъемника предполагает установку на специальную тележку. С ее помощью устройство перемещается по рабочей зоне.

Справка!

Для оснащения гаража нередко используется ручная лебедка. Ее достоинства проявляются в дешевизне, надежности и простоте устройства. Однако в целях безопасности механизм должен иметь храповый тормоз.

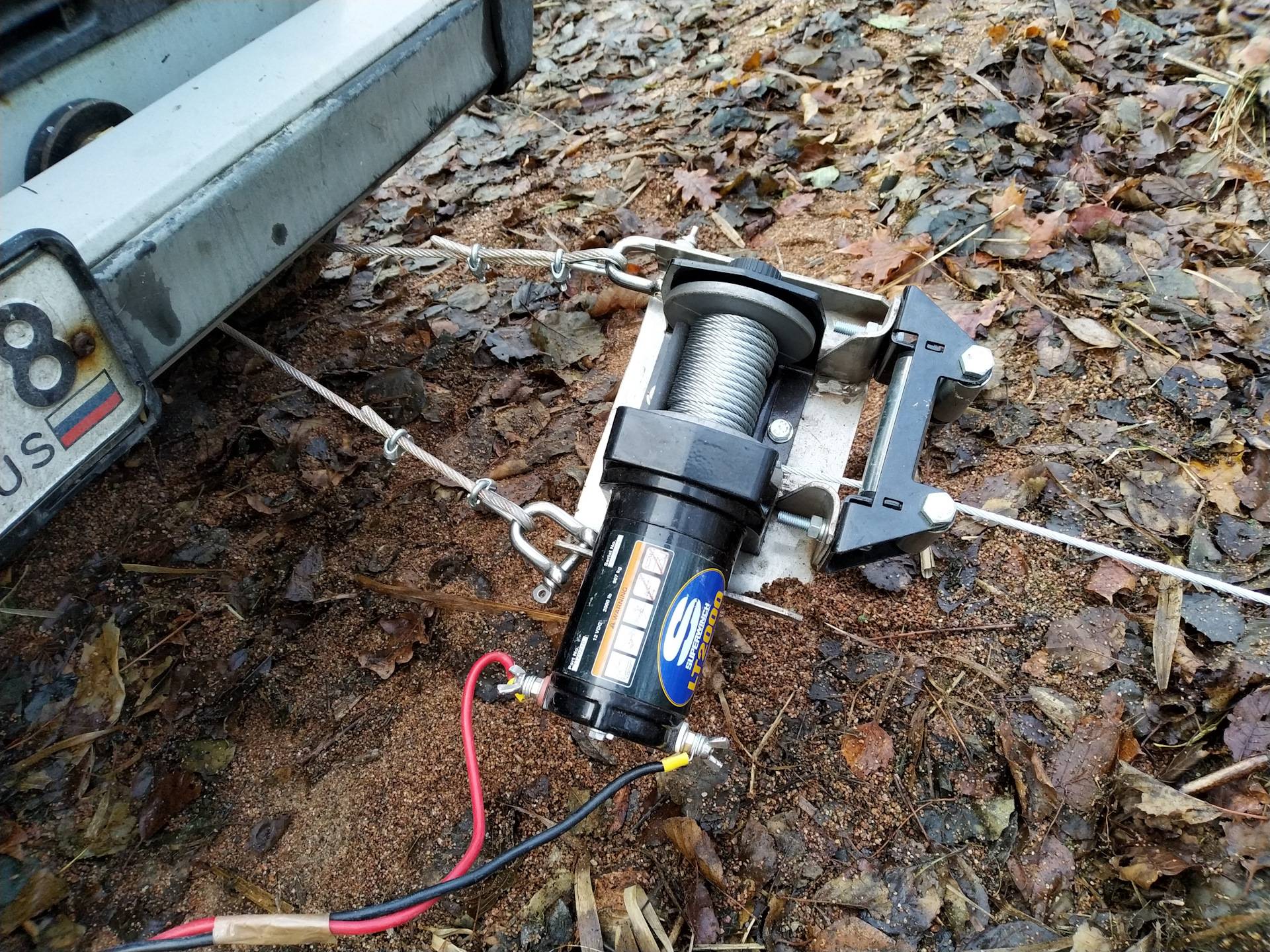

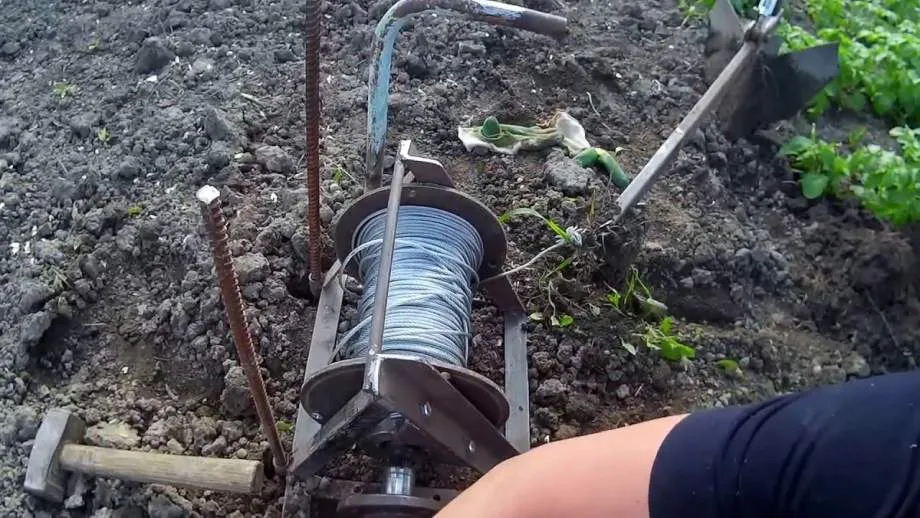

Компактную переносную лебедку можно установить в любом месте

Тип привода

По виду источника крутящего момента, приводящего вал подъемника в рабочее вращение, подъемники разделяются на 4 вида:

Ручные.

Помимо простоты устройства и применения, ручные модели характеризуются независимостью от источника тока. Однако в этом же выражается и недостаток – необходимость применения физической силы.

Разделяются они на 3 вида:

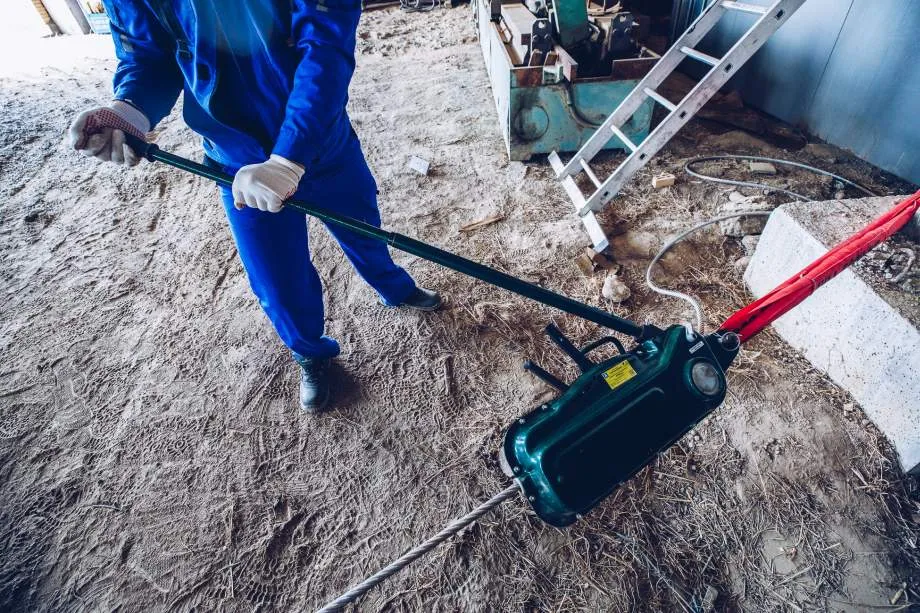

1. Рычажные. В основе лежит храповый механизм с трещеткой. Отличаются простотой конструкции и возможностью применения в подвешенном состоянии. Тяговое усилие составляет от 700 кг до 4 тонн. Поднимает предметы на 4 м. Если вы планируете своими руками сделать простейшую лебедку для гаража, то это именно ваш вариант.
2. Монтажно-тяговые. По устройству повторяет рычажную модификацию, но при этом у нее отсутствует барабан. Модели такого типа широко распространены благодаря простоте, надежности и дешевизне. Для безукоризненности в работе требует регулярной смазки.
3. Барабанные. Оснащаются зубчатыми или червячными барабанами. При этом 1-ые более надежны и практически не стачиваются. Развивают усилие от 250 кг до 5 тонн. Длина троса – 40 м.

Ручная лебедка не зависит от электросети, но требует применения физической силы

Если с помощью лебедки нужно перемещать тяжелые предметы (например, машину или полноразмерные бетонные изделия), оснастите ее тросом достаточной толщины.

Электрические.

Вал с барабаном данной разновидности подъемника приводится в движение электроприводом. Среди ее плюсов выделю:

1. Мощность до 15 тонн.
2. Надежность.
3. Простое управление.
4. Автономность – при работе от АКБ или электрогенератора.

Электрическая лебедка, изготавливаемая своими руками и работающая от электросети авто на 12 v, способна поднимать груз до 4 т, чего вполне достаточно для бытовых целей.

Механические.

В качестве привода используется мотор. Примером являются некоторые внедорожники, еще с завода укомплектованные подобными устройствами. Передача вращательного момента осуществляется с помощью трансмиссии.

Поэтому механические автомобильные лебедки имеют несколько рабочих скоростей. Среди плюсов выделяется мощность и стабильность. Однако работоспособность во многом зависит от состояния движка.

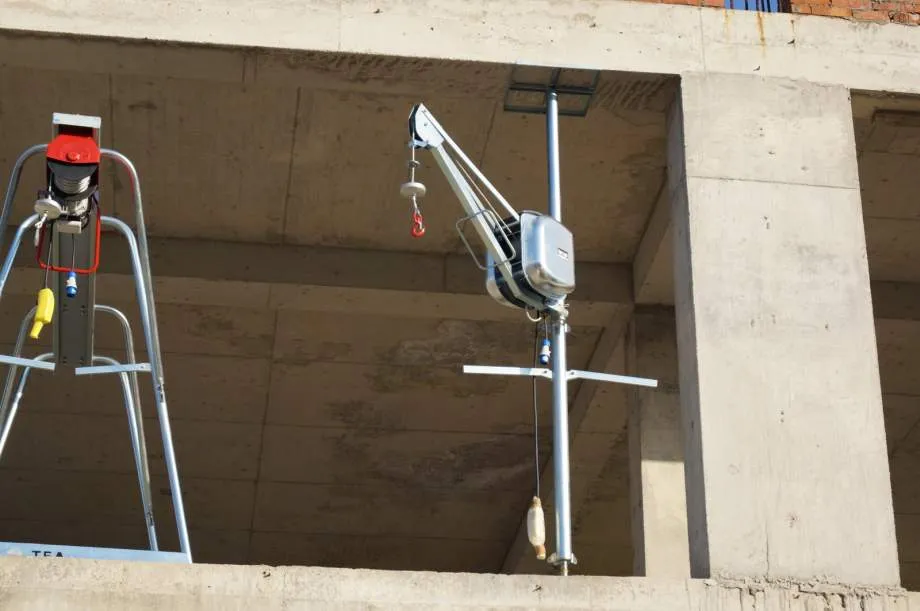

Лебедка используется в качестве подъемника на стройплощадке

Гидравлические.

Изделие работает на гидравлическом приводе. С одной стороны, устройство отличается надежностью в любых условиях, мощностью и бесшумностью, с другой – сложностью конструкции, высокой стоимостью и громоздкостью. Для самостоятельного изготовления такой вариант недоступен.

Важно!

При изготовлении самодельной лебедки важно правильно рассчитать грузоподъемность – например, для гаража и на авто это порядка 0,5-2 т. Поэтому все элементы конструкции подбирайте так, чтобы они были способны выдержать запланированную нагрузку

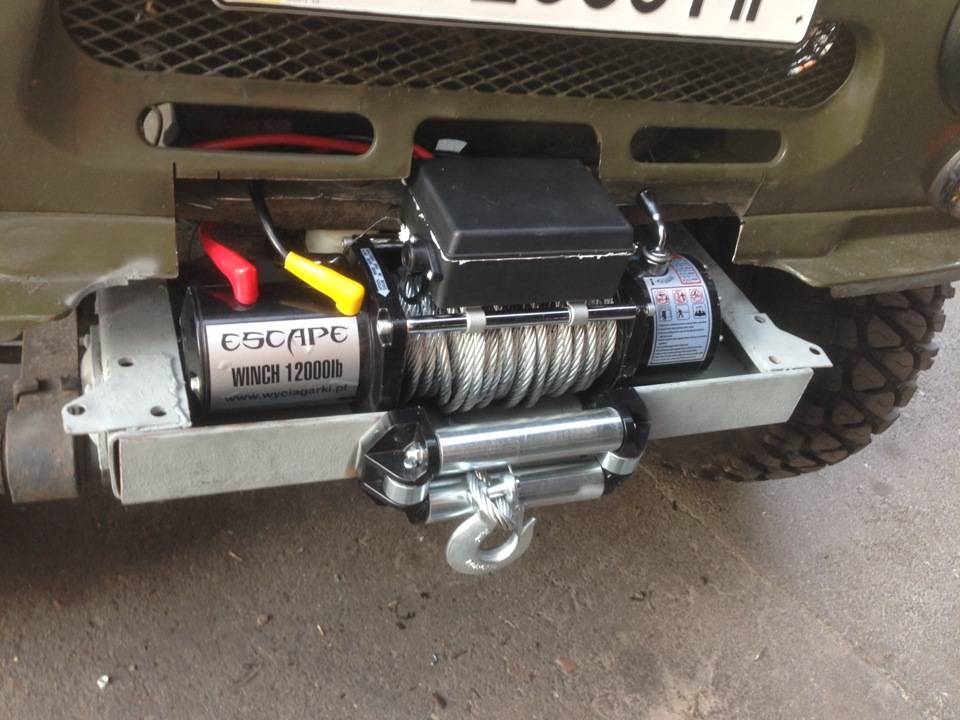

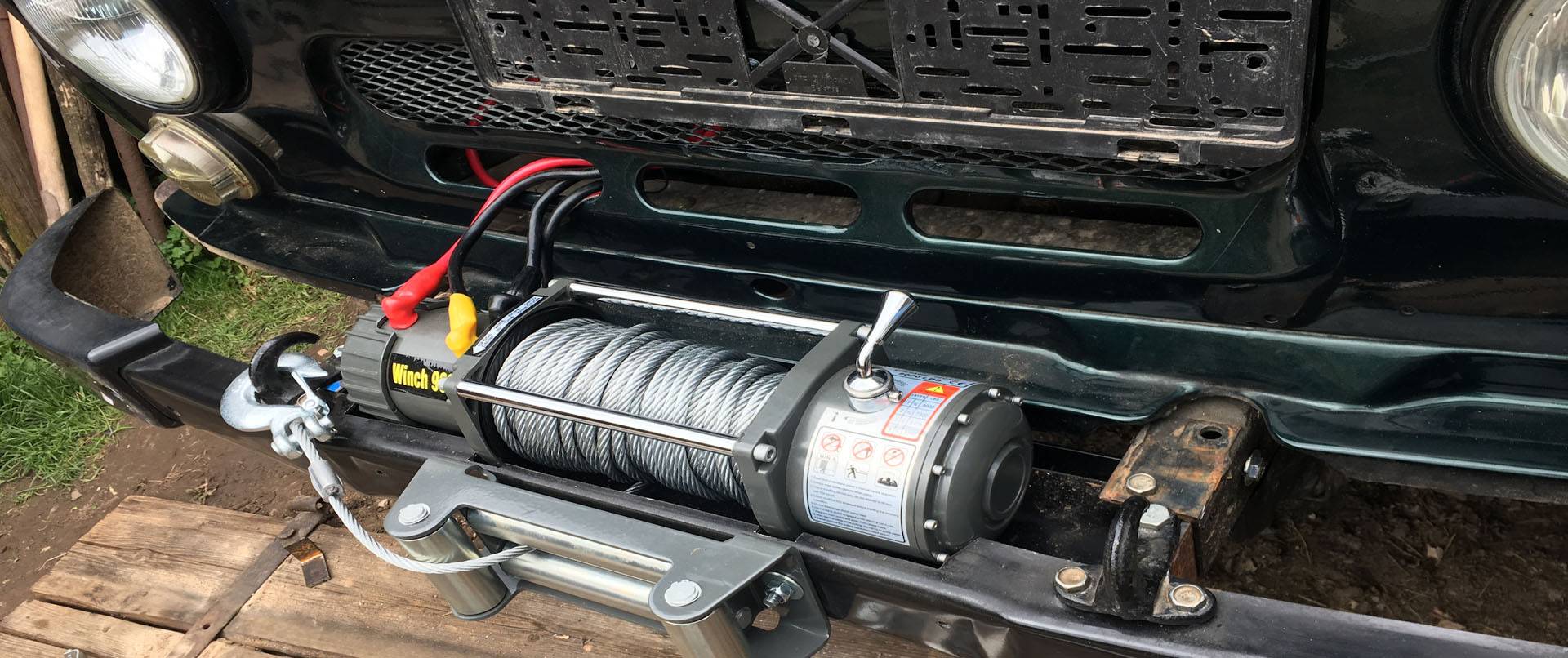

Как установить лебедку на авто

Установка автомобильной лебедки – ответственный процесс, требующий тщательного соблюдения мер безопасности и соблюдения правильных инструкций.

Лебедка — это механическое устройство, используемое для буксировки тяжелых грузов, и очень важно правильно установить его, чтобы предотвратить несчастные случаи и травмы. В этой статье мы обсудим шаги, которые необходимо предпринять при установке автомобильной лебедки

Меры безопасности

Перед установкой автомобильной лебедки крайне важно убедиться, что у вас есть защитное снаряжение, такое как перчатки и защита для глаз. Кроме того, убедитесь, что у вас есть устойчивая рабочая зона и что автомобиль стоит на ровной поверхности

Также важно прочитать инструкции производителя, чтобы убедиться, что вы понимаете процесс установки и необходимые меры безопасности.

Инструменты и материалы

Для установки автомобильной лебедки вам понадобится несколько инструментов и материалов. Они включают:

• Лебедка
• Монтажная пластина
• Гайки и болты
• Провода и кабели
• Кабели батареи
• Дистанционное управление
• Электрическая дрель
• Ключи
• Отвертки

Инструкция:

1. Выберите правильную лебедку для вашего автомобиля
   Перед покупкой лебедки необходимо убедиться, что она подходит для вашего автомобиля. Учитывайте такие факторы, как вес вашего автомобиля, тип местности, по которой вы будете ездить, и частота использования.
2. Выберите правильное место для установки лебедки.Место крепления должно быть надежно закреплено на раме автомобиля. Лебедка должна быть установлена в легкодоступном месте, где ее можно эффективно использовать. Монтажная пластина должна быть размещена на переднем бампере.

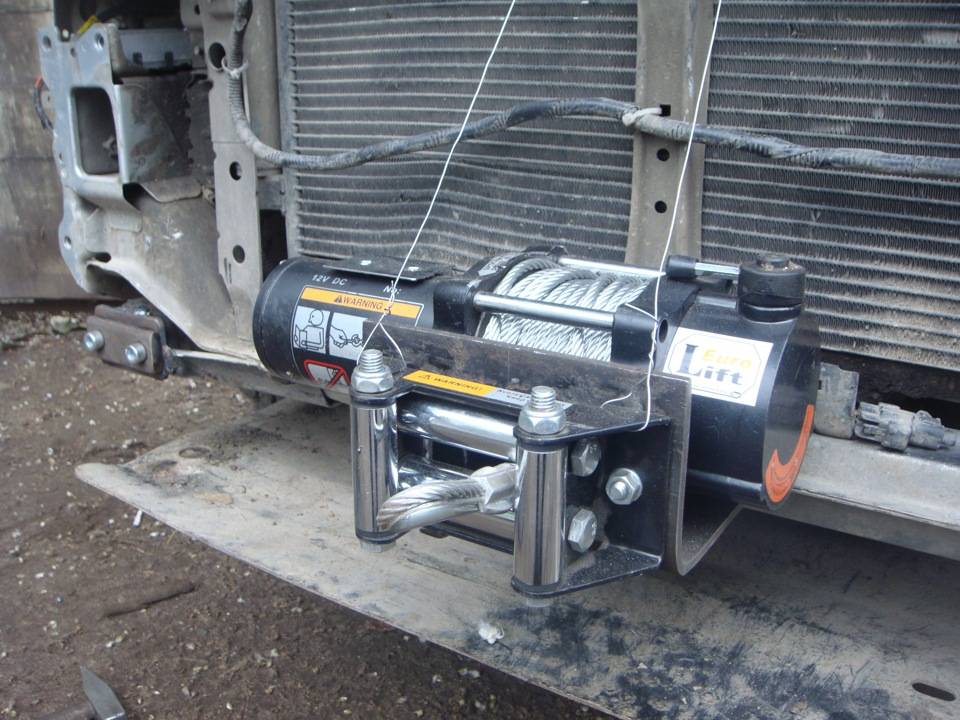

3. Прикрепите монтажную пластину
   Прикрепите монтажную пластину к переднему бамперу с помощью гаек и болтов. Убедитесь, что монтажная пластина надежно закреплена на бампере и выровнена. Используйте динамометрический ключ, чтобы затянуть гайки и болты в соответствии с рекомендациями производителя.

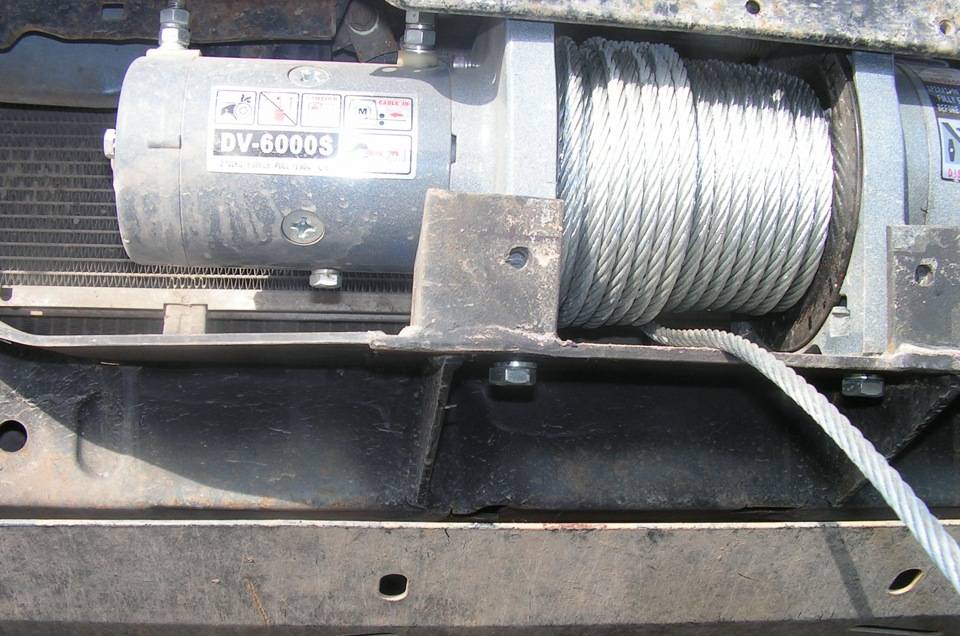

4. Установите лебедкуПрикрепите лебедку к монтажной плите с помощью гаек и болтов. Убедитесь, что лебедка надежно закреплена на монтажной пластине и выровнена. Используйте динамометрический ключ, чтобы затянуть гайки и болты в соответствии с рекомендациями производителя.
5. Подсоедините провода и кабели
   Подсоедините провода и кабели от лебедки к соленоиду. Соленоид должен быть установлен рядом с аккумулятором. Используйте обжимной инструмент, чтобы убедиться, что провода надежно прикреплены к соленоиду.
6. Установите автоматический выключатель
   Установите автоматический выключатель на положительный кабель аккумуляторной батареи. Автоматический выключатель должен располагаться рядом с аккумуляторной батареей. Автоматический выключатель защищает электрическую систему от повреждения из-за избыточного тока.
7. Установите пульт дистанционного управления
   Установите пульт на приборную панель автомобиля. Пульт дистанционного управления должен быть легко доступен водителю.
8. Установите клюз лебедки.
   Установите направляющую лебедки на передний бампер. Направляющий трос лебедки направляет трос или канат в лебедку.

Заключение

Установка автомобильной лебедки – ответственный процесс, требующий внимательного отношения к технике безопасности и соблюдения правильных инструкций.

Очень важно купить правильную лебедку для вашего автомобиля, выбрать правильное место для установки лебедки и убедиться, что у вас есть все необходимые инструменты и материалы

Внимательно следуйте инструкциям производителя и примите все необходимые меры предосторожности, чтобы обеспечить правильную установку

Если все сделано правильно, лебедка может стать ценным инструментом для вашего автомобиля в чрезвычайных ситуациях или приключениях на бездорожье.

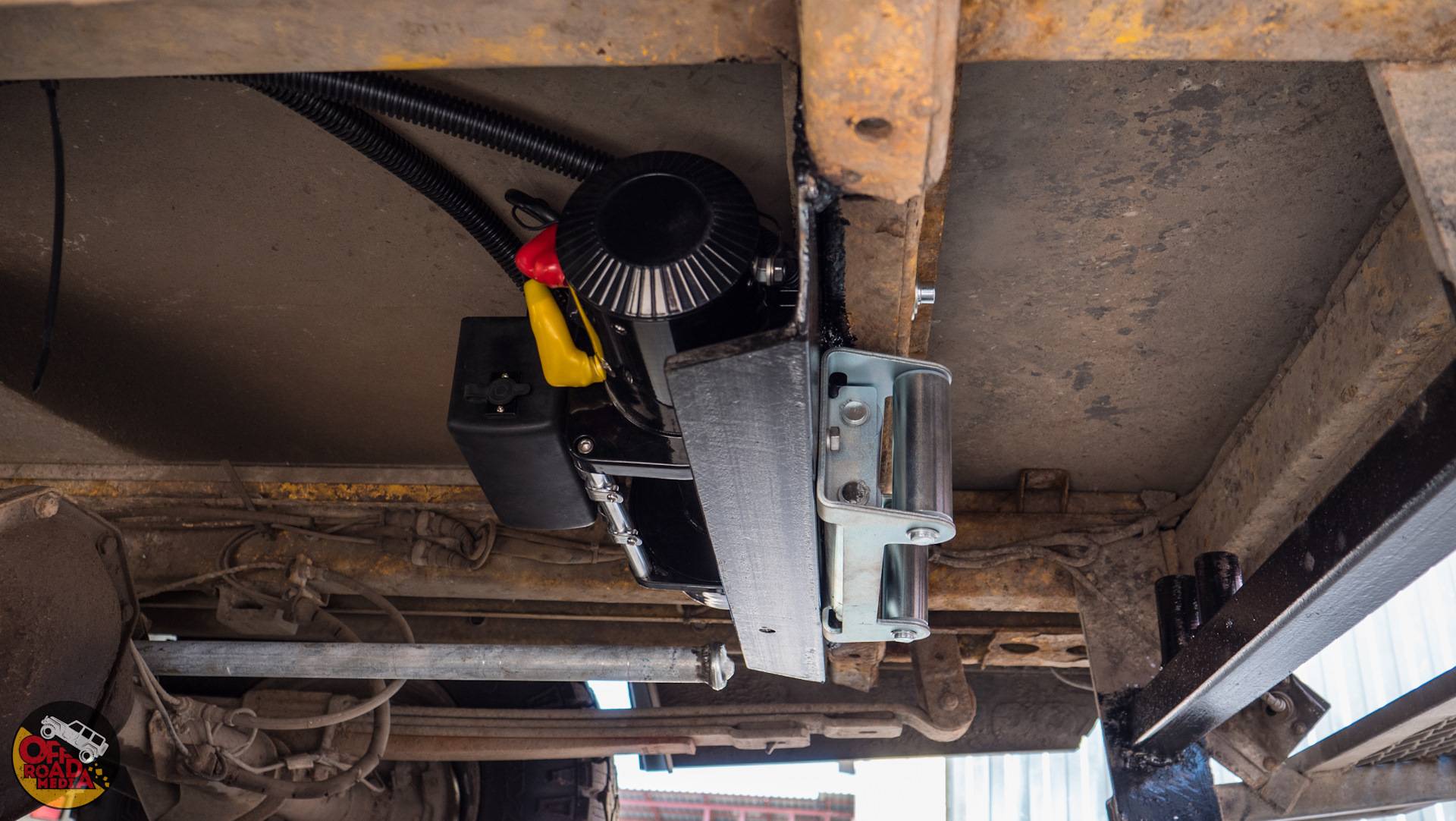

Как устанавливается самодельная лебедка из стартера на внедорожник?

Первым делом необходимо определить точное место для размещения данного оборудования. Лучше всего закрепить лебедку по центру бампера, причем на нижней его части. Если это импортный внедорожник с пластиковым бампером, то, естественно, он не выдержит нагрузки в 2-2,5 тонны, и попросту оторвется с кузова. Поэтому вместо пластмассового ставим прочный, стальной (силовой) ударный элемент.

Далее на силовом бампере необходимо сделать площадку из металлических пластин для лебедки. Толщина стального листа должна составлять не менее 0,5 сантиметра. Затем здесь помечаются отверстия и просверливаются электрической дрелью.

Теперь металлическая площадка готова к установке на бампер. Стоит отметить, что лебедка монтируется сюда на самом последнем этапе. Сначала пластина крепится к бамперу, а затем к ней устанавливается тяговый механизм. Если это электрическое устройство, дополнительно производится подключение пульта управления к бортовой сети автомобиля. Соединение с ней происходит по следующей схеме – «плюс» подключается с положительной клеммой аккумулятора, а «минус», соответственно, с отрицательной. Все, на данном этапе установку лебедки на внедорожник можно считать завершенной.

Лебедка из бензопилы своими руками – алгоритм сборки

Если опыт работы с инструментами у владельца пилы все же есть, тогда ничто не помешает сделать лебедку из бензопилы своими руками. Для этого потребуется подготовить элементы механизма.

В перечень необходимых деталей входит:

• бензопила – подойдут старые модели Дружба или Урал. Основное требование к пиле – ее двигатель должен обладать мощностью не менее 2,5 кВт;
• барабан, на который будет наматываться трос. Его можно сделать, или взять готовое изделие от старого ручного механизма;
• редуктор – он нужен для снижения крутящего момента ДВС бензопилы;
• круглые или квадратные стальные трубы – они требуются для изготовления несущей рамы и якоря. Последний даст возможность неподвижно зафиксировать устройство на поверхности;
• несколько кулачковых зажимов;
• рычаг;
• крепежные хомуты.

Важно, чтобы на металлических деталях отсутствовали следы ржавчины. В противном случае самодельная лебедка довольно быстро выйдет из строя. Лебедка на бензопилу собирается в следующем порядке:

Лебедка на бензопилу собирается в следующем порядке:

1. Рама – одна из важнейших деталей самодельного устройства. От ее прочности зависит надежность всего механизма. Поэтому детали для рамы должны быть сплошными, и довольно крупными. При этом запчасти для несущей конструкции не должна обладать большим весом, чтобы не утяжелять всю конструкцию. Лучше всего для этой цели подойдут металлические трубы. Их необходимо сварить между собой в форме квадрата. Внутри него потребуется приварить еще несколько труб, которые будут удерживать двигатель;
2. Затем в задней части рамы потребуется установить мотор, а позади него – барабан для троса. Двигатель можно прикрепить болтами, чтобы его можно было снять. Основание катушки нужно приварить;
3. После этого к мотору нужно подключить барабан и понижающий редуктор. Делать это нужно посредством сплошного металлического вала. При работе мотор будет передавать обороты через редуктор на используемый вал, с которого вращательное усилие ДВС будет передаваться на барабан
4. Чтобы наладить запуск барабана а автоматическом режиме, к валу потребуется подключить рычаг. Обе детали будут соединяться при помощи кулачковых зажимов. Таким образом, при переводе рычага в одно положение барабан будет включаться, а при установке в другое – элемент будет останавливаться. Это существенно упростит использование самодельного механизма;
5. Чтобы сделать якорь, потребуются заостренные металлические уголки. При работе они будут углубляться в грунт, или цепляться за прочный устойчивый предмет на ровной горизонтальной плоскости.

В конце лебедка из бензопилы должна быть протестирована. Не нужно сразу же проверять механизм при буксировке тяжелых предметов. Сначала потребуется вытащить им малогабаритный объект. В это время нужно проверить надежность крепежей устройства и наличие постороннего шума при работе двигателя от пилы. Если все работает, значит, самодельный механизм полностью готов к эксплуатации.

Шаги по установке лебедки в гараже:

Установка лебедки в гараже может быть полезной для подъема и перемещения тяжелых предметов, таких как автомобили, мотоциклы и другое оборудование. Процесс установки лебедки несложен, но требует некоторых инструментов и знаний.

1. Подготовка места установки:

• Выберите место в гараже, где будет установлена лебедка. Учтите, что место должно быть достаточно просторным для маневрирования и подъема грузов. Также убедитесь, что потолок достаточно прочен для поддержки веса лебедки и груза.
• Подготовьте инструменты и материалы, необходимые для установки, такие как болты, шурупы, сверла, дрели и т. д.
• Определите оптимальное место для крепления лебедки на потолке гаража. Учтите высоту потолка, необходимый радиус поворота лебедки и доступность для проводов и троса.

Монтаж кронштейнов:

• С помощью сверла и шурупов установите кронштейны к потолку гаража в определенном месте. Убедитесь, что крепеж прочен и надежен.
• Проверьте уровень и выравнивание кронштейнов перед закреплением окончательно. Они должны быть параллельны и находиться на одной высоте.

Установка лебедки:

• С помощью инструкции к вашей лебедке, установите ее на кронштейны с использованием необходимых крепежных элементов.
• Убедитесь, что лебедка надежно закреплена на кронштейнах и не колеблется.
• Проверьте, что все электрические провода и тросы корректно подключены и без повреждений.

Тестирование и проверка работоспособности:

• Включите лебедку и проверьте ее работоспособность. Перед тестированием убедитесь, что нет никаких препятствий и что лебедка подключена к надежному источнику питания.
• Проверьте, что лебедка безопасно и надежно поднимает и опускает груз.
• При необходимости, отрегулируйте скорость и натяжение троса в соответствии с инструкцией.

Это основные шаги, которые необходимо выполнить при установке лебедки в гараже

Важно следовать инструкции производителя и безопасности при работе с лебедкой. Установка лебедки может сэкономить вам много времени и усилий при подъеме и перемещении тяжелых предметов в гараже

Определение необходимых материалов

Перед установкой лебедки необходимо подготовить следующие материалы:

• Лебедка. Выберите лебедку, соответствующую вашим потребностям и требованиям. Существуют различные модели лебедок, различающиеся грузоподъемностью и другими характеристиками. Убедитесь, что выбранная вами лебедка соответствует требованиям вашей задачи.
• Монтажный комплект. В большинстве случаев лебедка поставляется в комплекте с необходимыми крепежными элементами, такими как винты, гайки и шайбы. Убедитесь, что у вас есть все необходимые элементы.
• Инструменты. Для установки лебедки вам понадобятся следующие инструменты:
  • Гаечный ключ или рожковый ключ
  • Отвертка
  • Дрель с дрелировочными насадками
  • Рулетка
  • Уровень
• Электрический провод. Если ваша лебедка работает от электричества, то вам понадобится достаточно длинный электрический провод для подключения лебедки к источнику энергии.
• Руководство по установке. Обязательно ознакомьтесь с руководством по установке, которое поставляется в комплекте с лебедкой. В руководстве вы найдете информацию по безопасной и правильной установке лебедки.

Необходимость в дополнительных материалах может варьироваться в зависимости от модели и требований вашей лебедки. Перед началом установки внимательно изучите руководство и при необходимости проконсультируйтесь со специалистом.

Чем еще полезно данное приспособление?

Одной из главных особенностей самодельных механизмов данного рода является возможность их использования не по прямому назначению. Это значит, что самодельная лебедка на УАЗе может в любой момент переместить тяжелые грузы на приусадебном участке.

Для этого даже необязательно снимать ее с бампера (но в таком случае нужно подогнать машину вплотную к месту нахождения груза, что не всегда удается сделать). Также самодельное устройство способно помочь вам при выкорчевывании старых деревьев, пней или транспортировке бревен. Иногда такая лебедка используется для перемещения поддонов со строительными материалами.

Советы по сборке

​Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

Ручная лебёдка своими руками: подробные чертежи и фото изготовления самодельной лебёдки из трещотки от Камаза.

В этой статье мы рассмотрим пошаговое изготовление самодельной лебёдки сделанной умельцем из Самары.

Для воплощения задумки, автор решил использовать камазовскую трещотку, вот она на фото.

Конструкция будет выполнена на каретке, которая будет перемещать лебёдку по швеллеру. На рисунке показаны чертежи лебёдки для самостоятельного изготовления.

Вал обрезал по длине, приварил две круглые пластины толщиной по 4 мм, между пластинами будет укладываться трос.

Одну сторону вала понадобилось обточить под запрессовку на него 207-го подшипника диаметром 35 мм. Сделал пластину.

Трещотка одета на шлицы, одета шайба и поставлен шплинт диаметрально через вал. С одной стороны установил пластину с подшипником.

Приварил шпильку на вал, на шпильку одел шайбу и подтянул.

Собрал каретку, для этого из стали толщиной 8 мм, вырезал 3 пластины пластины, которые приварил между собой.

В пластинах просверлил отверстия по 25 мм, приварил к ним отрезки трубы на которые посадил 205 подшипники. Затем подшипники подтянул болтами через шайбы.

В нижней пластине просверлил пару отверстий по 12 мм. и через трубу стянул две пластины болтами.

https://youtube.com/watch?v=duAxkxrbkQw

Ручная лебёдка используется в гараже для подъёма двигателя и прочих нужд.

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

• Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
• В качестве редуктора (понижающего) можно обойтись узлом от дрели.
• Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
• Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
• Шестеренки, трос, электропроводка.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

Для изготовления понадобятся:

• Две задние трещотки грузовика.
• Два крюка.
• Трос толщиной 4-5 мм.
• Кулак для разжимания тормозных колодок.
• Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.

2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.

3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.
8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

Монтаж лебедки

Перед началом монтажа лебедки необходимо внимательно ознакомиться с инструкцией производителя и убедиться, что у вас есть все необходимые инструменты и комплектующие.

Шаг 1: Подготовка места установки

Выберите место для установки лебедки

Обратите внимание на прочность и устойчивость поверхности.
Очистите выбранное место от всех препятствий, например, камней, корней деревьев.
Убедитесь, что в месте установки нет подземных коммуникаций, например, водопроводных или газовых труб.. Шаг 2: Установка кронштейна

Шаг 2: Установка кронштейна

1. Закрепите кронштейн лебедки на выбранной поверхности при помощи соответствующих крепежных элементов.
2. Убедитесь, что кронштейн надежно закреплен и не допускает любых движений.

Шаг 3: Подготовка лебедки

1. Установите лебедку на кронштейн и закрепите ее с помощью болтов и гаек.
2. Проверьте, что лебедка правильно установлена и находится в горизонтальном положении.
3. Проверьте работоспособность лебедки, включив ее и проверив работу механизма.

Шаг 4: Подключение электропитания

1. Подключите электропитание к лебедке в соответствии с инструкцией производителя.
2. Убедитесь, что подключение электропитания произведено правильно и безопасно.

Шаг 5: Проверка работоспособности

1. Проверьте работу лебедки, включив ее и проверив подъем и опускание груза.
2. Убедитесь, что лебедка функционирует без нарушений и выполняет все заданные функции.

Шаг 6: Фиксация установленной лебедки

1. Фиксируйте лебедку на кронштейне с помощью дополнительных крепежных элементов, предусмотренных производителем.
2. Проверьте надежность фиксации и отсутствие любых движений или возможности смещения лебедки.

Шаг 7: Проверка безопасности

1. Убедитесь, что лебедка установлена и закреплена надежно и безопасно.
2. Ознакомьтесь с правилами безопасной эксплуатации лебедки и руководством пользователя.

После завершения монтажа лебедки у вас должна быть рабочая система, готовая к использованию. В случае возникновения проблем или трудностей рекомендуется обратиться к специалистам или производителю для получения дополнительной информации и помощи.

Госпошлина и как оплатить

Размер госпошлины установлен законодательно (ст. 333.33 п.46 Налогового кодекса РФ). Сумма платежа в госбюджет составляет 800 рублей. За внесение дополнительной записи в ПТС госпошлина составляет 350 руб. в соответствии с п.38 этой же статьи.

Заплатить пошлину можно:

1. лично через кассу любого банка, для этого нужно взять в ГИБДД реквизиты для оплаты пошлины;
2. в терминале самообслуживания по реквизитам;
3. через сайт Госуслуг. Для этого необходимо зарегистрироваться на портале, создать личный кабинет, выбрать нужную услугу по названию ведомства – ГИБДД и произвести оплату. Такой способ позволяет получить скидку 30% при оплате госпошлины.

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.
