Как снять и почистить карбюратор скутера

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

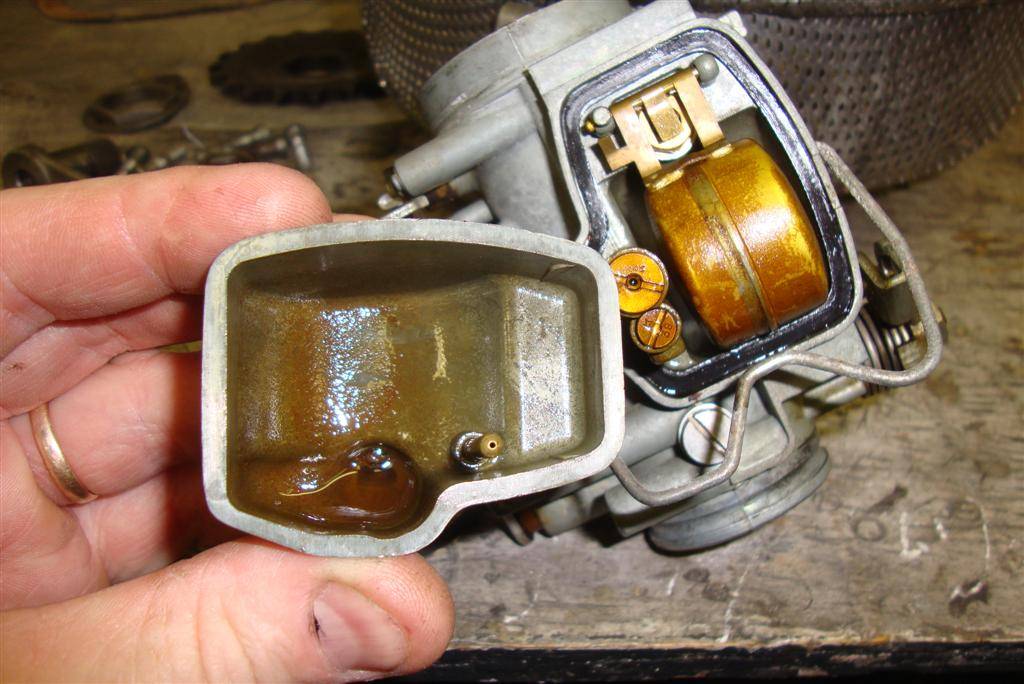

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Регулировка холостого хода

Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.

Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.

Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.

Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.

После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:

• скутер держит стабильные показатели оборотов;
• отсутствует дрожь двигателя, провалы в работе;
• карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.

Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.

Качество смеси

Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.

Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.

Существует три вида топливовоздушной массы:

• бедная;
• богатая;
• оптимальная.

Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя

Схема регулировки смеси

Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:

1. Винт качества смеси закручивается до упора.
2. Отпустить регулировочный болт на полтора оборота против часовой стрелки.
3. Завести скутер, поджать на треть винт.
4. Если обороты подросли, закрутить на четверть.
5. Регулируем до того момента, пока обороты не перестанут падать.

• — Перед регулировкой нужно проверить, чтобы воздушный фильтр был чистым и смоченным в моторном масле. Как очистить воздушный фильтр читайте в статье: ТО скутера.
• — Если резиновая манжета на винте качества порвана, то ее можно заменить манжетой от винта качества карбюратора классических жигулей.
• — На моделях сузуки sepia, летс 2,
  последних моделях хонда дио 34 все проще. В карбюраторе есть только один большой винт, которым регулируются ХО. Маленький на дио 34 — стоит под заглушкой.

Подписывайтесь и до встречи на новых статьях!

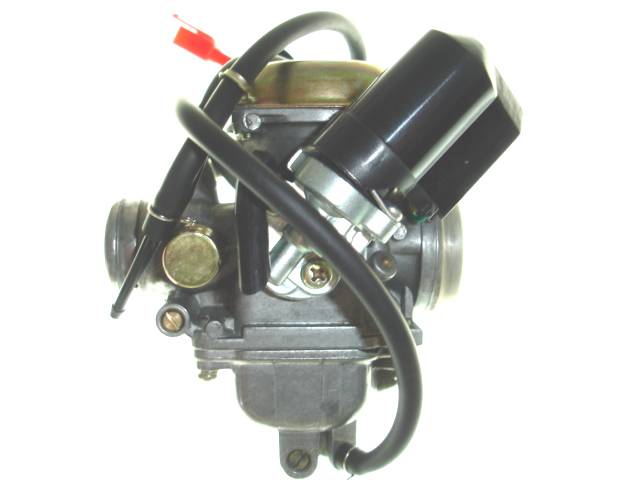

Снимаем карбюратор

На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака.
Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием.
Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга.
Ключом на 10 отворачивают ближний болт крепления к патрубку впуска.
Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления.
Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель.
Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

• трубку Вентури;
• заслонку с иглой;
• поплавковую камеру;
• систему холостого хода;
• пусковой обогатитель;
• золотник;
• ускорительный насос.

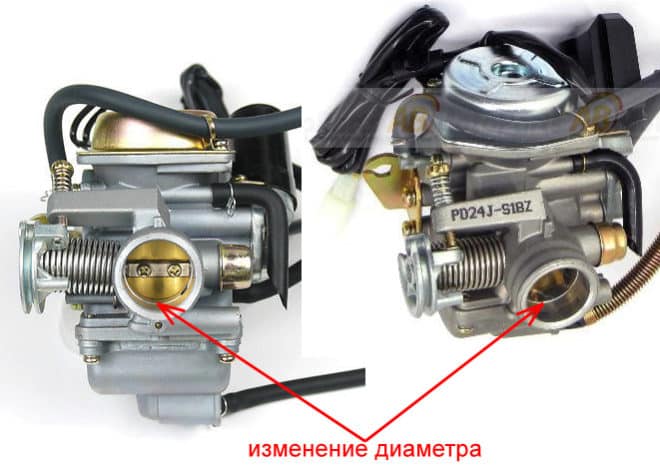

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора

Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.

Когда проверять работу?

Разберемся, в каких случаях необходимо провести проверку работы скутера. Для этого необходимы:

периодические проверки, очистки, замена деталей

При них внимание направлено на ломкие, хрупкие детали; регулярные – детали чувствительные к засорам. Грязь на них может привести к сбою двигателя, к его перегреву или заклиниванию;. Обслуживание приводит к продлению срока работы мототехники

Обслуживание приводит к продлению срока работы мототехники

• текущие – при выявлении нарушения: разрыв соединительных трубок, утечки при этом масла и наличия пятен от него, также трещин из-за влияния атмосферных осадков, температуры на пластик;
• профилактические проверки при замене масла, заправки топливом, очистки от грязи. Системы зажигания, торможения также проверяются.

Значение имеют профилактические осмотры и принимаемые меры, связанные с заменой непригодных деталей:

• бензонасоса,
• бензобака,
• бензинового крана,
• фильтра топливного,
• воздушного фильтра,
• карбюратора,
• соединительных трубок.

Проверить самому можно работоспособность бензонасоса

Регулировка уровня топлива

Если есть подозрение, что уровень топлива в китайском карбюраторе слишком велик, то потребуется демонтировать дозирующее устройство и аккуратно открутить нижнюю крышку, сохраняя устройство в вертикальном положении. При наличии слишком низкого уровня топлива, осуществляют подгибание усиков, удерживающих игловой клапан. Нормальный уровень топлива в поплавковой камере должен находиться немного ниже отлива крышки.

Схема карбюратора скутера китайского производства с двигателем 4т объемом 50 кубических сантиметров довольно проста. В нижней части устройства находится поплавковая камера, в средней – диффузор и полость, в которой происходит смешивание бензина с воздухом, а в верхней части располагается система управления дроссельной заслонкой. Как настроить дозирующую систему, подробно описано в этой статье, поэтому даже при отсутствии опыта подобных работ, можно выполнить ремонтную операцию без привлечения посторонней помощи.

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

К основным элементам карбюраторов всех бензопил относятся:

• поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
• распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
• диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
• трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Принцип работы карбюратора бензопилы также достаточно прост. При запущенной бензопиле срабатывает дроссельная заслонка двигателя, которая в открытом состоянии пропускает воздух по заводской резиновой трубке. С постепенным открытием штатной заслонки и соединенной с ней трубки активизируется поплавок, расположенный в камере с заправленным топливом. Непрерывно проходя через штатный диффузор, воздух интенсивно смешивается с горючим. После этого используемая готовая воздушно-топливная смесь через заводской впускной канал распыляется в рабочий цилиндр штатного двигателя. Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

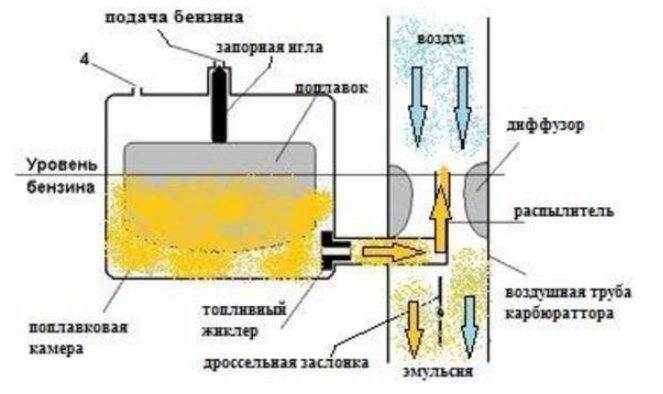

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

• Жиклеры.
• Игла, дозирующая поступление кислорода.
• Золотник.
• Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду

От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам

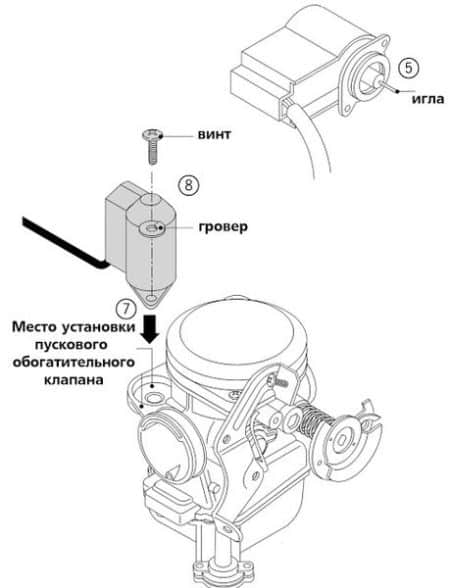

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Это интересно: Зачем нужны противотуманные фары?

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

• Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
• После того как двигатель будет остановлен, игла будет убрана обратно.

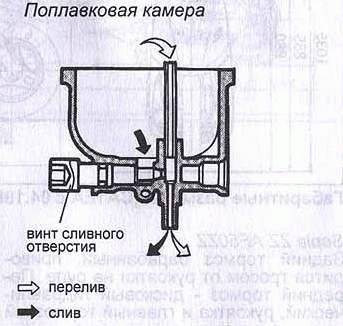

Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Настройка на средних и больших оборотах

Винт качества подготавливает пропорцию смеси на холостом ходу. Сбои в работе на высоких режимах устраняются другими способами.

После открытия дроссельной заслонки, в работу вступает топливный жиклер. Его задача заключается в подаче бензина в диффузор во время набора скорости скутером.

Неправильно подобранный жиклер ведет к отклонениям в составе топливной смеси. Во время набора мощности скутер может «душится», вплоть до полной остановки двигателя.

Правильный алгоритм настройки карбюратора при больших оборотах:

• очистка внутренних каналов от мусора;
• проверка уровня топлива в поплавковой камере;
• настройка хода запорного клапана (иглы);
• проверка соответствия номинала жиклера.

Признаком правильной работы 2т и 4т двигателя является резкое увеличение оборотов при открытии газа. Любые отклонения от стабильности разгона двигателя говорят о нарушении настроек.

Признаки отклонения приготовления смеси

Важным показателем качества горения топлива в цилиндрах является цвет свечи. Опытному механику достаточно взглянуть на ее состояние, чтобы понять какие настройки необходимо провести.

Различают два характерных цвета:

1. Белая (сивая) свеча – бедная смесь, мопед перегревается и не выдает оптимальной мощности.
2. Черная с нагаром – избыток горючего, его чрезмерный расход.

Поведение скутера с неправильной смесью топлива специфичное:

• ненормальная реакция на ручку газа;
• хлопки в глушителе;
• задымленность выхлопных газов;
• заметное снижение мощностных характеристик;
• внезапная остановка двигателя.

Нормальная свеча мопеда имеет коричневатый цвет. На ней не должно быть нагара, ее электроды чистые, без следов оплавления.
