Фотоотчет: Установка поршневой на двухтакный двигатель скутера
Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…
Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.
Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.
Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».
Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).
Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.
Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера
Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.
После нанесения масла, разотрите его равномерно по поверхности деталей.
Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.
Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.
Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).
Вставляем второе стопорное кольцо.
Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.
Смазываем маслом кольца, старайтесь не накапать на прокладку.

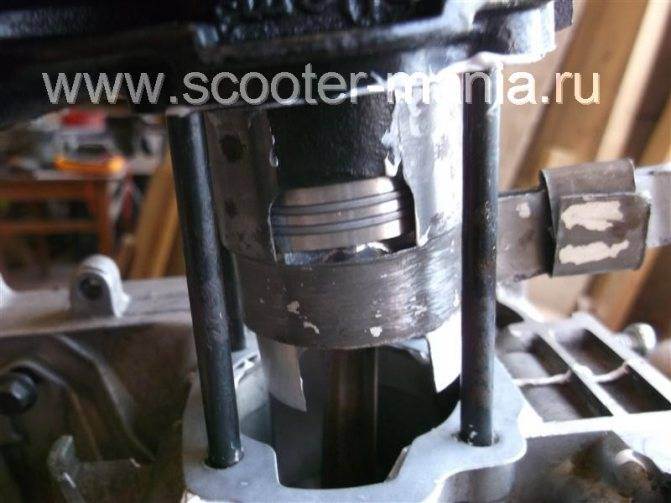

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.
При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.
Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

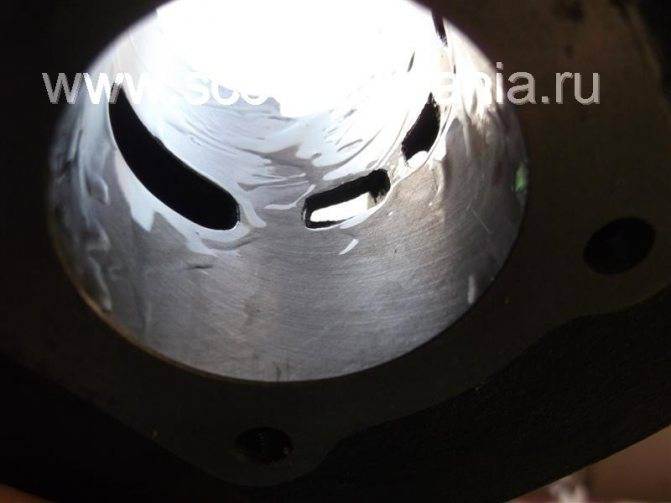

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.
После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.
Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.
После того, как кольца полностью зашли в цилиндр — можно снимать хомут.
Заталкиваем цилиндр до упора.
Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.
После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

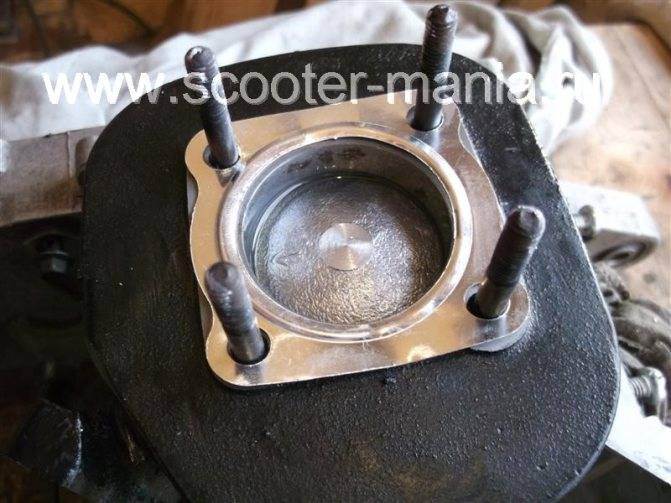

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

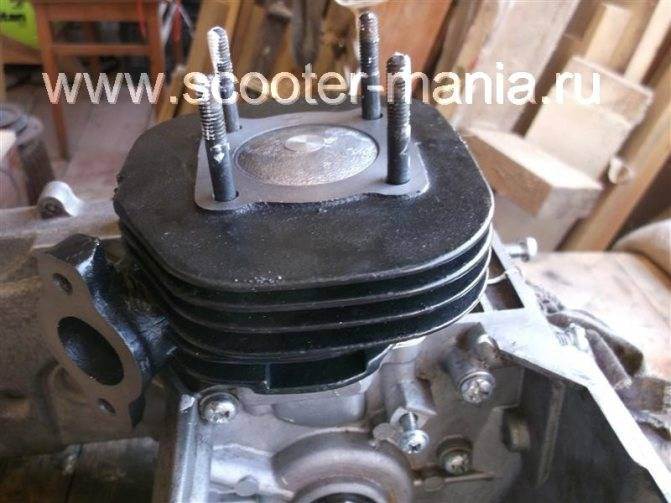

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

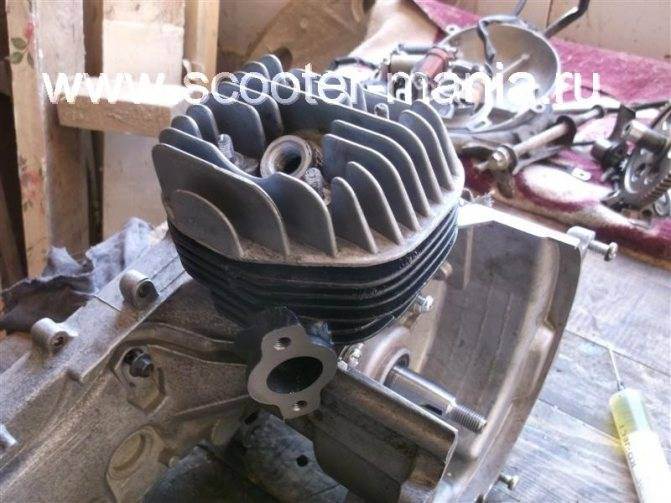

Установите головку цилиндра на место правильно ее ориентируя.
Накручиваем шайбы и гайки на шпильки.
Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.
После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…
Как снять поршневую с двигателя скутера
Хочешь не хочешь но после нескольких тысяч пробега (бывает и после нескольких километров) поршневая скутера изнашивается и требует замены. К стати, на скутере двигатель которого вы видите на фото, поршневая «прошла» всего 700 километров и «крякнула». Это произошло из-за неправильной обкатки двигателя, основные правила обкатки двигателя подробно изложены в статье: Правильная обкатка двигателя скутера
Можно конечно снять поршневую не «выкатывая» двигатель с рамы, но это не совсем удобно, проще работать с двигателем когда он лежит на столе, тем более время затраченное на «выкатывание» двигателя с рамы удаётся с лихвой компенсировать за счет удобства и значит быстроты-качества ремонта.
Двигатель снят и полностью готов к работе
Снимаем глушитель, карбюратор вместе с впускным коллектором, снимаем также кожухи охлаждения и крышку клапанов. Откручиваем натяжитель цепи
Обратите внимание на следы подтекания масла между головкой и цилиндром (отмечено стрелкой), это происходит из-за деформации плоскости головки, еще чуть-чуть и прокладка прогорела бы, как устранить эту проблем- написано в статье: Доработка головки блока цилиндров двигателя скутера
Откручиваем четыре гайки на постели распредвала
Откручиваем два болта на головке
Снимаем постель распредвала, не потеряйте направляющие втулки их там две.
Снимаем цепь с звездочки распредвала и вынимаем распредвал из постели
Снимаем головку, при этом не теряем направляющие втулки постели клапанов (отмечены стрелками)
Клапана на этой головке так и «просят» притереть их, как это сделать написано в статье: Как притереть клапана ГБЦ двигателя скутера
В цилиндре также есть четыре направляющие втулки: две снизу, две сверху — не теряем их
Снимаем цилиндр и закрываем отверстия в картере тряпкой, старайтесь расположить тряпку так чтобы цепь легла именно на нее, а не грязный картер двигателя.
Круглогубцами вынимаем стопорное кольцо в бобышке поршня, выталкиваем поршневой палец и снимаем поршень.
В заключении
Любителям тюнинга стоит открыть небольшой секрет: на двигатель 157QMJ можно установить поршневую большего рабочего объема 170 CC, такой тюнинг несомненно повысит мощность и динамику вашего скутера-проверенно!!! Как проделать такой тюнинг, написано в статье: Установка поршневой 170CC вместо стандартной 150CC на скутер
scooter-mania.ru
Подготовка
Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)
Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.
Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.
Слева направо: 61мм, 57мм
На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)
Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)
Правильная установка поршневых колец
Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.
Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.
Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.
На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.
Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.
Это интересно: Диагностика авто через ноутбук своими руками
Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.
Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.
Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.
Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.
Думаете, на этом все? Нет!
Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.
Начинаем с верхних поршневых колец.
Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).
Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.
Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.
Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.
Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.
А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?
Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).
Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть
Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят
Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.
Как результат, вы получите сгоревшие кольца и износ поршневой.
Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.
Признаки неисправности ЦПГ
Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы
Достаточно обратить внимание не следующие симптомы:
- слышится звон поршневых колец;
- скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
- быстрое опустошение бензобака из-за перерасхода топлива;
- в цилиндре/моторе слышны шумы, которых не было;
- на холостых оборотах транспортное средство неустойчиво работает;
- общее снижение мощности;
- внезапное отключение.
Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

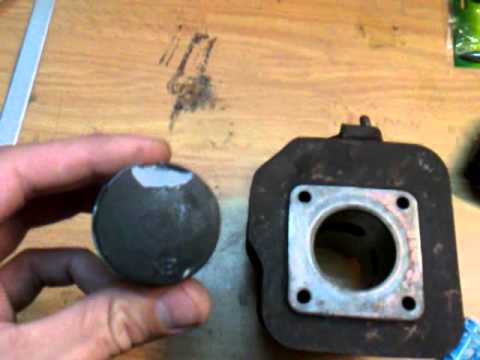

Старый поршень с признаками нагара
В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:
- наличие густого дыма чёрного/синего цвета;
- увеличение расхода масла;
- изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
- невозможность завести скутер с первого раза даже с холодным двигателем.
Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.
Как поставить поршень на скутер: снимаем старый, устанавливаем новый
Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов
Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения

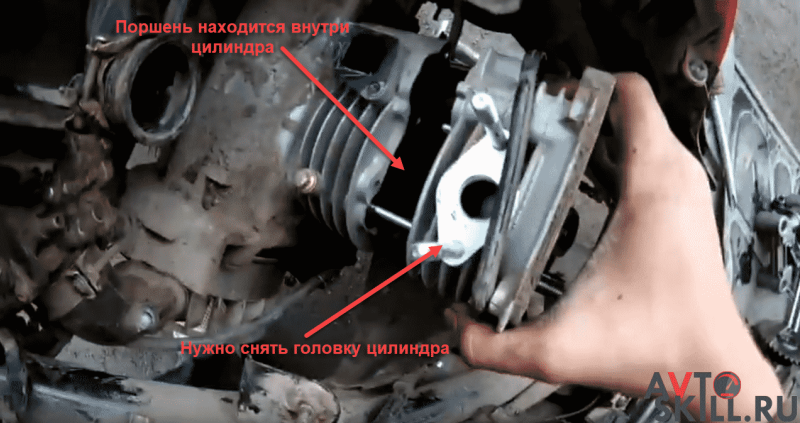

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр
Демонтаж самого поршня осуществляется в такой последовательности:
- снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
- непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
- поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
- нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
- при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
- очистка канавок колец.
Пошаговое видео о том, как снять поршень со скутера:
Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.
Игольчатый подшипник
Также следует обращать внимание на следующие факторы:
- при наличии смещения иголок внутри обоймы изделие в целом непригодно;
- нарушение геометрии также свидетельствует о необходимости замены;
- не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.
В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

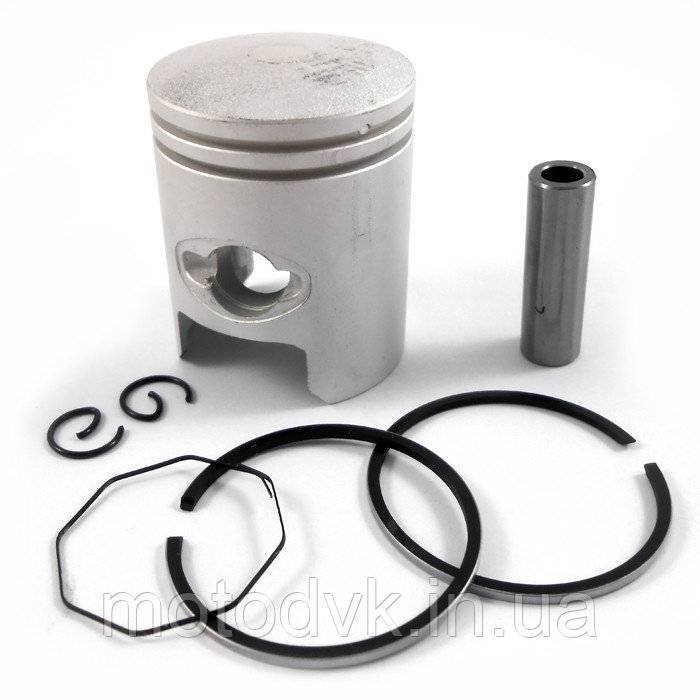

- каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
- всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
- не стоит ставить пластик обратно до проверки работоспособности скутера;
- верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
- надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.
Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:
- съёмник поршневых колец (клещи);
- устройство для чистки канавки поршня;
- отвёртка Г-образная.
Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.
Пошаговое видео о том, как установить новый поршень на скутер:
Правильно поставить поршень хонда дио
Малый комплект может состоять из поршневых колец, поршня и пальца с стопорными кольцами.
Минимальный комплект может состоять из колец стандартного или ремонтного размера. Компрессионные кольца — они же поршневые, для скутеров Хонда и скутеров других производителей могут быть одинаковыми, а могут и различаться, как по толщине, так и по сечению. Как правило, верхнее тоньше нижнего и имеет иное сечение.
Если отличить верхнее кольцо от нижнего не удается, то производители колец, указывают первое верхнее кольцо цифрой 1, а второе нижнее цифрой 2
Оброните особое внимание, поршневые компрессионные кольца, должны быть поставлены буквой вверх, она должна присутствовать обязательно, если только кольца не выточил токарь. Еще несколько лет назад найти их было достаточно проблематично, но сейчас, с увеличением китайских и тайваньских заводов запчастей для скутеров, с этим проблем
Купить один из таких китов можно, к поршень хонда дио, тут: ЦПГ 76сс Honda dio
Старая головка цилиндра в этом случае поршень хонда дио не подходит, поэтому обычно все комплекты должны включать в набор также и новую головку. Процесс замены стоковой поршневой на комплект увеличенного объема Поршень хонда дио кита ничем не отличается от стандартной замены поршневой: Ставим скутер на центральную опору
Купить один из таких китов можно, к поршень хонда дио, тут: ЦПГ 76сс Honda dio. Старая головка цилиндра в этом случае поршень хонда дио не подходит, поэтому обычно все комплекты должны включать в набор также и новую головку. Процесс замены стоковой поршневой на комплект увеличенного объема Поршень хонда дио кита ничем не отличается от стандартной замены поршневой: Ставим скутер на центральную опору.
Отсоединяем карбюратор поршень хонда дио с впускным патрубком и лепестковым клапаном. Откручиваем глушитель и убираем его в сторону. Откручиваем болты крепления кожуха обдува цилиндра и убираем кожух в сторону. Откручиваем 4 болта на головке цилиндра, вынимаем цилиндр, меняем поршень на новый.
Устанавливаем в обратном порядке новый кит с прокладками из комплекта.
Поршень Honda DIO AF18
Тут все просто, теперь о последствиях: После этого чистим канавки на поршне. Дно канавок должно блестеть.
Кстати, раз уж мы сняли поршень и удалили кольца — не мешало бы отполировать купол поршня, сначала шкуркой-нулевкой, а потом войлочным кругом с пастой ГОИ. Например, как описано. Это улучшит работу двигателя и уменьшит осаждение нагара на поршне. И не забудьте после чистки и полировки тщательно промыть поршень в солярке или бензине от остатков нагара и абразива. Если вы надеваете новые кольца, то они должны быть соответствующего ремонтного размера. Ремонтных размеров обычно четыре, с шагом 0.
Если у меня поршень хонда дио диаметр поршня 39мм, то ремонтные размеры будут Диаметр поршня легко меряется штангенциркулем. На самом деле мерить надо диаметр цилиндра, нутромером, причем в месте наибольшего износа — то есть чуть выше выпускных окон. Но поршень хонда дио — прибор экзотический поршень хонда дио для автосервиса Нижнее кольцо немножко толще верхнего.
Не перепутайте. Кольца в сечении имеют трапециевидную форму левая половина рисунка. Соответственно при установке ставятся скосом наверх.
поршень хонда дио Скос вполне можно определить на глаз, но обычно с верхней стороны выгравирована буква. Иногда верхнее кольцо хромируется снаружи его поверхность светлее. Надеваем кольца. Верхнее я надевал через верх, нижнее через низ. Не забудьте под нижнее кольцо проложить кольцевую пружинку.
Правильно поставить поршень хонда дио
Надеваете центральную часть поршень хонда дио на поршень, потом по очереди надеваете оба конца. Затем разводите концы ногтями больших пальцев и опускаете кольцо до канавки. Внутри канавок стоят стопора-штифты, которые должны попадать в прорезь кольца правая половина рисунка.
Следите за этим при установке колец, и тем более при сборке поршневой. Кольцо в канавке должно болтаться свободно, полностью в неё помещаясь.
Если ходит туго или вообще не лезет, то либо поставили вверх ногами, либо перепутали верхнее с нижним, либо от нагара канавку плохо вычистили, либо у вас появилась поршень хонда дио проблема. Неожиданная проблема — изменение стандартов. Мокики часто имеют возраст лет по десять и более, а кольца поршневые производят в наше время. В купленном мной наборе из пары колец верхнее встало на ура, а нижнее оказалось толщиной 1.
Подготовка к процедуре
Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:
- температура воздуха должна составлять 18-25 градусов;
- слабый или отсутствие ветра;
- наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
- открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.
Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.
Как правильно установить кольца на поршень двухтактного скутера
В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.
В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.
Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

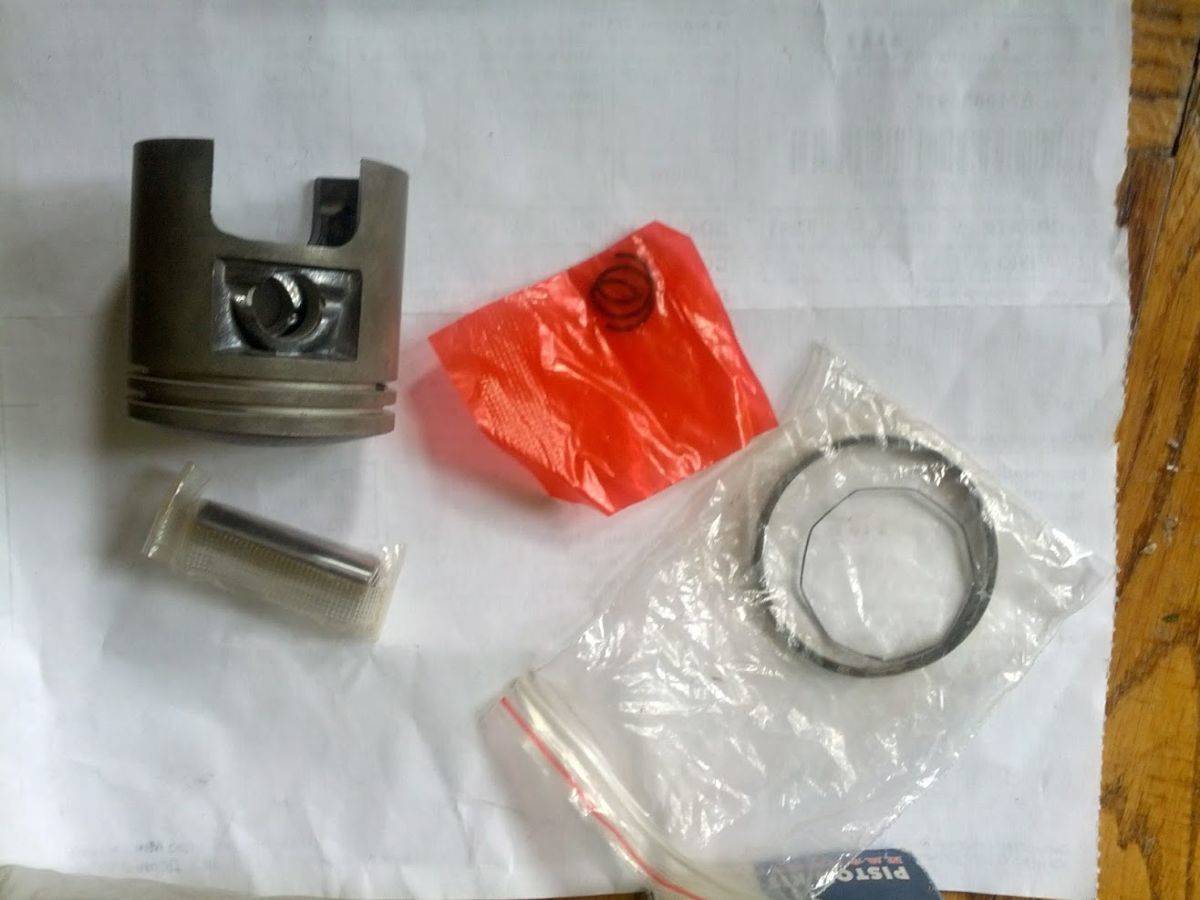

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.
Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.
Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

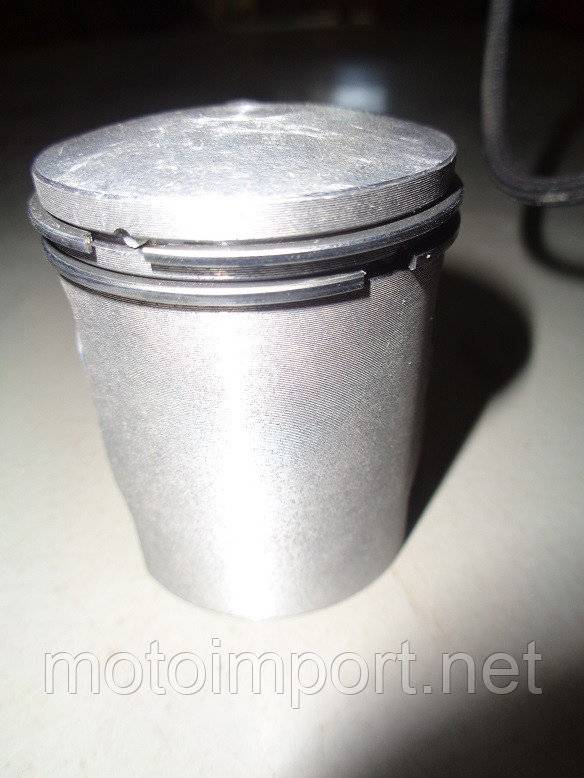

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее
Сначала нужно одеть нижнее, затем верхнее
При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно
Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно
Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать
При этом не нужно их растягивать и выгибать
Эти манипуляции нужно проводить аккуратно
При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

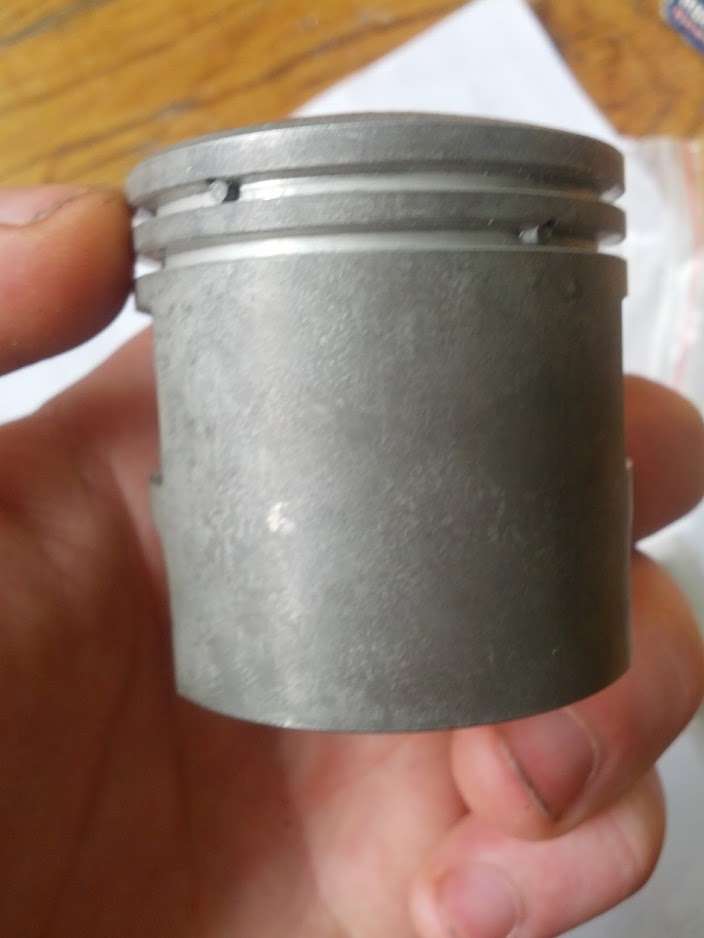

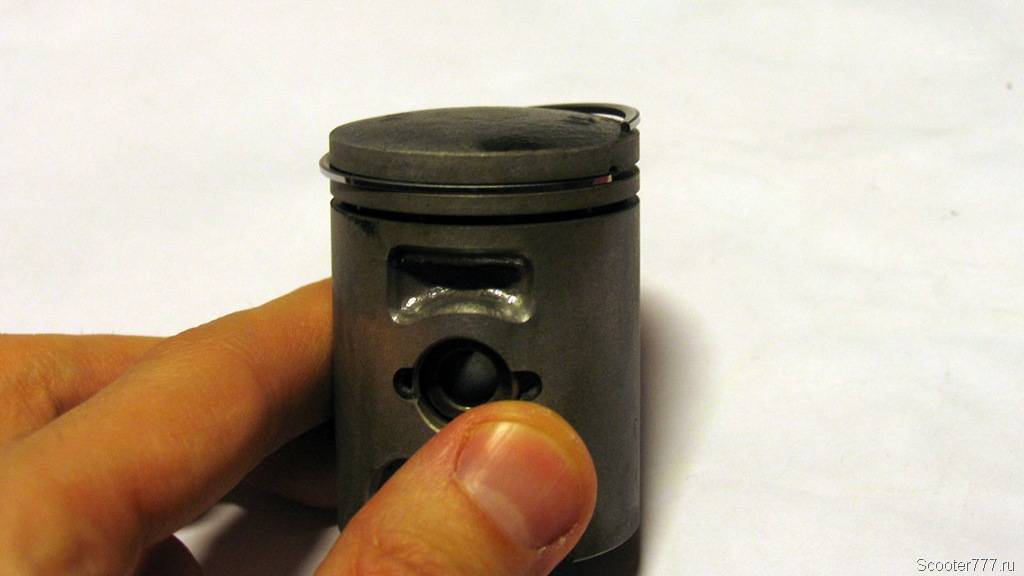

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.
И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.
При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.
При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо). Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок
Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок
Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.
Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.
