Карбюратор скутера — устройство и принцип работы

Настройка на средних и больших оборотах

С помощью винта регулировки качества обеспечивают пропорции топлива на холостых оборотах. Для средней и повышенной частоты вращения регулировка режима работы двигателя осуществляется другим методом. После поворота ручки газа начинает работать жиклер топлива, подающий бензин к диффузору. Неправильно подобранное сечение жиклера вызывает отклонение в составе топлива, и двигатель может глохнуть при наборе мощности.

Для обеспечения бесперебойной работы мотора на повышенной частоте необходимо выполнить ряд операций:

• удалить мусор с внутренних полостей;
• выставить уровень бензина в карбюраторе;
• настроить работу топливного клапана;
• проконтролировать сечение жиклера.

О правильной работе мотора свидетельствует его быстрый отклик при повороте дросселя.

Быстрый отклик при повороте дросселя свидетельствует о правильной работе мотора

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

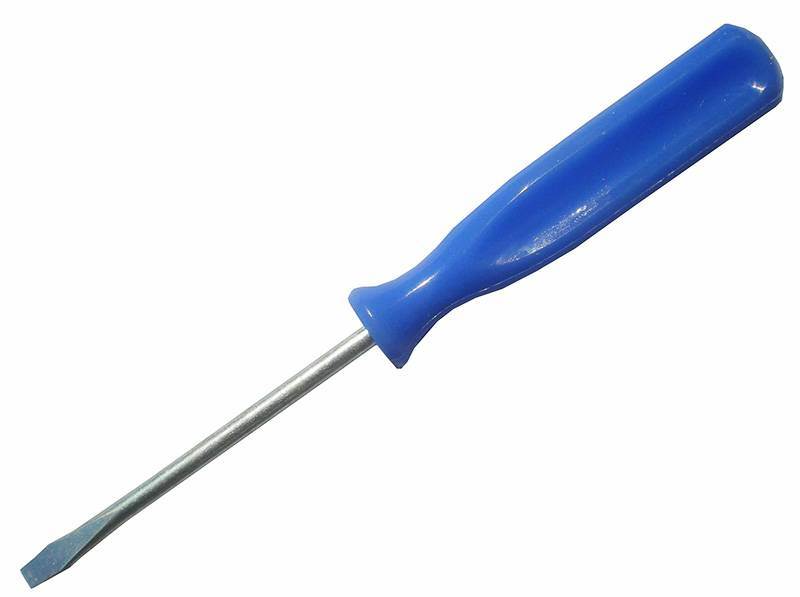

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Регулировка холостого хода

Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.

Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.

Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.

Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.

После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:

• скутер держит стабильные показатели оборотов;
• отсутствует дрожь двигателя, провалы в работе;
• карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.

Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.

Качество смеси

Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.

Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.

Существует три вида топливовоздушной массы:

• бедная;
• богатая;
• оптимальная.

Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя

Схема регулировки смеси

Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:

1. Винт качества смеси закручивается до упора.
2. Отпустить регулировочный болт на полтора оборота против часовой стрелки.
3. Завести скутер, поджать на треть винт.
4. Если обороты подросли, закрутить на четверть.
5. Регулируем до того момента, пока обороты не перестанут падать.

• — Перед регулировкой нужно проверить, чтобы воздушный фильтр был чистым и смоченным в моторном масле. Как очистить воздушный фильтр читайте в статье: ТО скутера.
• — Если резиновая манжета на винте качества порвана, то ее можно заменить манжетой от винта качества карбюратора классических жигулей.
• — На моделях сузуки sepia, летс 2,
  последних моделях хонда дио 34 все проще. В карбюраторе есть только один большой винт, которым регулируются ХО. Маленький на дио 34 — стоит под заглушкой.

Подписывайтесь и до встречи на новых статьях!

Карбюратор на скутер — какой выбрать, как отрегулировать

Функцией карбюратора в механизме скутера является приготовление горючей смеси для двигателя. Поэтому уровень качества работы двигателя определяется составом горючей смеси. Вариантами развития этого процесса является либо работа в норме, либо двигатель будет глохнуть, а также смесь в двигателе может детонировать. При определении нормы показателя полученной смеси ориентируются на стандарт соотношения воздуха и бензина равный 15 частей воздуха к 1 части бензина. Измерение выполняют по весу. Выполнить данное измерение самостоятельно не получится. При этом не нужно списывать нарушение оптимальности смеси на погоду, так как от температуры воздуха качество смеси меняется незначительно.

Выбирать отдельно карбюратор не имеет особого смысла при приобретении скутера или мопеда. Карбюратор на скутер, также по словам сайта prokarbyrator.ru как карбюратор на мопед устанавливается производителем. Если речь идет о стоимости комплектующих при замене деталей во время ремонта, то карбюратор на скутер 50 кубов (он же карбюратор на скутер 50) стоит ориентировочно в пределах от 500 рублей до 2500 рублей; карбюратор на скутер 50 кубов 4т в пределах до 2400 рублей.

Оптимизация качества горючей смеси в исправном агрегате выполняется путем регулировки.

Диагностика

Перед тем, как установить воздушный фильтр, включите зажигание и ножкой кикстартера подрыгайте несколько раз, пока двигатель не заработает.

Если он не запускается, то самая частая причина – это барахлит система холодного пуска.

Проверяем так: прикройте отверстие карбюратора пальцами, чтобы max обогатить смесь бензином, и продолжайте трыкать кикстартером.

Если мотор завелся и в процессе работы обороты не опускаются, то ищите причину именно в системе холодного пуска.

Если система холодного пуска исправна, то после запуска двигателя обороты поднимутся и постепенно, в течение 10 минут, начнут падать. На прогретом двигателе понемногу откручивайте большой винт (количества смеси) пока обороты не снизятся до средних уверенных холостых.

При этом из карбюратора не должны брызгать или выливаться капли бензина.

Если бензин брызгает из отверстия подачи воздуха, то это говорит о неисправности лепесткового клапана в двигателе. Тогда клапан нужно снимать и чистить или менять на новый.

А если бензин вытекает, то это свидетельствует о большом уровне бензина. Отрегулируйте уровень поплавка и обеспечьте герметичность игольчатого клапана.

Регулировка запорной иглы дросселя

Мой скутер Honda Tact AF-31 отличался изысканной прожорливостью. Безо всякого зазрения совести он мог сжигать до 8-10 литров бензина на сотню километров. Это совершенно безумный расход для скутера мощностью 6 л.с., потому что такой же расход у моего автомобиля мощностью 175 л.с. Я то и дело гонял с канистрой на заправку.

Что я только ни делал, менял свечу, настраивал карбюратор, но даже после замены цилиндро-поршневой группы ничего не изменилось. Свеча мокрая, скутер продолжает опустошать бензобак с завидным аппетитом. Пока в один прекрасный момент я не задумался о том, что надо бы проверить и отрегулировать положение запорной иглы дросселя.

Вся процедура крайне простая, не нужно даже ничего разбирать.

Отвинчиваем крышку крепления к карбюратору.

Вынимаем дроссель.

Сжав пружину, вынимаем из дросселя тросик газа, W-образный держатель иглы, и вот она – запорная игла. На игле есть фиксатор, с помощью которого настраивается положение иглы, и риски на самой игле.

Если скутеру не хватает топлива (свеча имеет светлый вид, нет тяги, низкая максималка), топлива нужно добавить. Для этого иглу нужно поднять, то есть фиксатор следует опустить на 1 деление. Если же скутер кушает непомерно много топлива, свеча покрыта чёрным нагаром, либо мокрая, то количество подаваемого топлива нужно уменьшить, опустив иглу – то есть, фиксатор необходимо поднять на одно деление.

В моём случае с чрезмерным аппетитом я переставил фиксатор на 1 деление вверх, опустив при этом иглу.

В это трудно поверить, но расход бензина после такого простого действия упал примерно в 2-3 раза. При этом ни тяга, ни максимальная скорость не пострадали. Получается, до этой процедуры большая часть топлива просто улетала в выхлопную трубу.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

scooter777.ru

Обслуживание блока карбюраторов

Карбюратор на скутер может нуждаться в замене диафрагмы. В некоторых случаях также необходимо полностью заменить один из элементов блока. Внутренняя металлическая поверхность прибора может со временем окисляться. Поэтому потребуется заменить диафрагму. Ее очень аккуратно извлекают при помощи отвертки.

Этот элемент можно будет достать с дозирующей иглой и заслонкой. Далее при необходимости старые компоненты можно заменить.

После этого необходимо открутить винты поплавковой камеры. Снимается ее крышка. Оценить работу поплавка можно при легком нажатии на него. Если этот элемент пружинит, значит, его работа правильная. Замены не требуется

При разборке очень важно применять отвертки подходящего размера. Всю работу необходимо проводить очень аккуратно

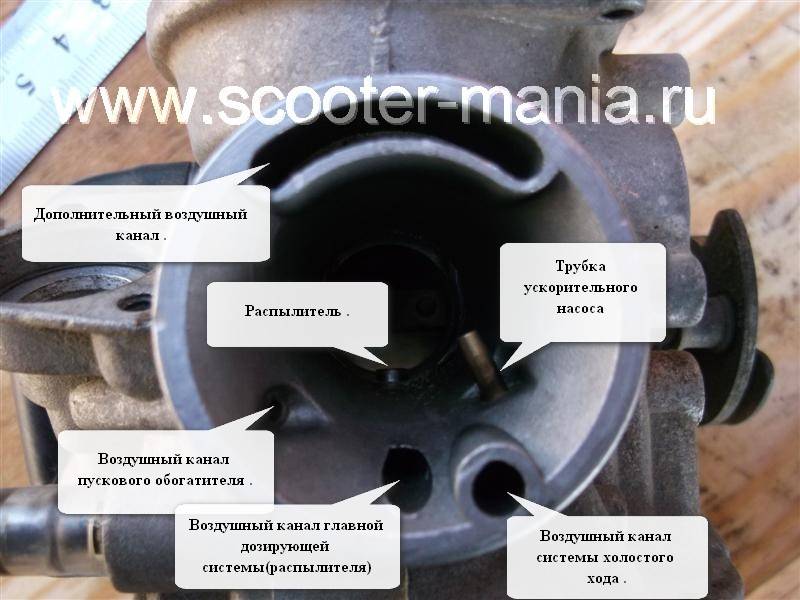

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

• Жиклеры.
• Игла, дозирующая поступление кислорода.
• Золотник.
• Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду

От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам

1 – пусковой обогатитель, 3 – поплавок, 4 – поплавковая камера, 5 – главный жиклер, 6 – обогреватель карбюратора, 7 – дроссель с иглой

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Устройство пускового обогатителя

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

• Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
• После того как двигатель будет остановлен, игла будет убрана обратно.

Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

Устройство поплавковой камеры

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Устройство дозирующей системы

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

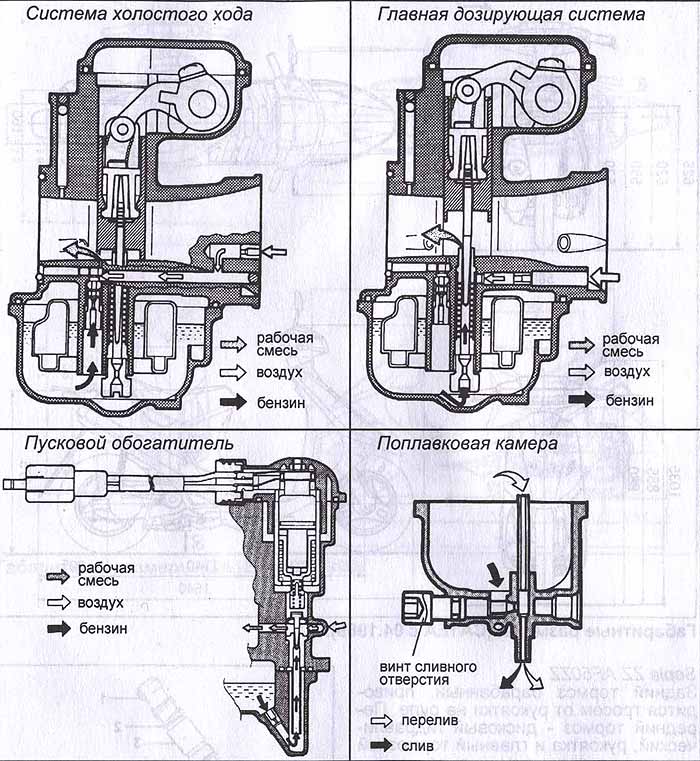

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Устройство системы холостого хода

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Как изменить качество топливной смеси

Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара

Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.

Принцип работы ДВС

Рабочий цикл двухтактного двигателя состоит из впуска и выпуска происходящего за один оборот коленчатого вала, тогда как 4-х тактный имеет следующие циклы — впуск, сжатие, рабочий ход, выпуск. И протекают они за два оборота маховика. В двигателе с 4 тактами впуск и выпуск осуществляются в виде разных процессов, в двухтактнике они совмещены со сжатием топливной смеси и расширением рабочих газов. Принцип действия двухтактного двигателя:

1. Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из карбюратора (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор. В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания.
2. Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в глушитель, а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.

Двухтактный дизельный двигатель работает по такому же принципу, только у него отсутствует свеча зажигания, а воспламенение топлива происходит от сжатия. Поэтому степень сжатия в дизельных двс намного выше бензиновых.

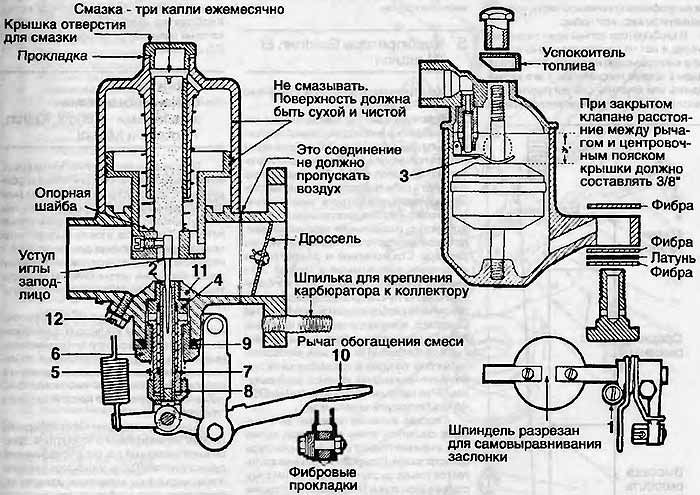

Карбюратор скутера

Принцип работы карбюратора схож с работой пульверизатора. Рассмотрим простейшее устройство.

1 – рукоятка управления дроссельной заслонкой; 2 – трос; 3 – пружина; 4 – дроссельная заслонка; 5 – диффузор; 6 – канал; 7 – отверстие; 8 – седло; 9 – запорная игла; 10 – поплавок; 11 – поплавковая камера; 12 – жиклер; 13 – распылитель; 14 – смесительная камера.

Топливо поступает по каналу 6 самотеком или при помощи топливного насоса. Наполняет поплавковую камеру. Поплавок начинает подниматься к верху и в определенный момент перекрывает заливное отверстие. Это есть уровень нужный для работы устройства.

Поступательные движения поршня в цилиндре создают разряжение. Открывается окно или клапан и воздух движется в камеру сгорания. В трубе 14 всасываемый воздух цилиндром с большой скоростью смешивается с топливом в определенном соотношении. Смесь получается как туман, процесс называется карбюрацией.

Водитель управляет дроссельной заслонкой 4 с помощью ручки 1 и троса, увеличивая подачу смеси. Возвратная пружина 3 возвращает заслонку на место и уменьшает подачу. Но этого не достаточно и на помощь приходят разные дополнительные функции управления.

Технические характеристики и особенности эксплуатации скутера Honda Dio

Как видите, данная модель скутера идеально подходит для российского потребителя. Так как имеет достойное качество и приемлемую цену. Ну а недостатки есть у всех, даже самых дорогих моделей.

Скутеры второго поколения – Honda Super Dio (AF-27) – начали выпускаться в 1990 году. От предыдущей модели они мало чем отличались – разве что дизайном. Даже двигатель AF18E остался почти без изменений.

Выпускались три основных варианта Super Dio: это базовая модель AF-27 с барабанными тормозами и двигателем AF18E, модель AF-28 SR с передним дисковым тормозом и форсированным двигателем AF18E, а также модель AF-28 ZX – всё то же самое, плюс вместо багажника у неё был спойлер со стоп-сигналом.

Скутеры Honda серии Super Dio продолжали выпускать до 1999 года. В определённый период данная конструкция выпускалась под именем Dio Fit, с новым дизайном пластикового обвеса и фар.

Технические характеристики

Тип двигателя – AF18E, рабочий объём 49 куб. см. Количество цилиндров – 1. Число тактов – 2. Система охлаждения – принудительное воздушное охлаждение. Максимальная мощность двигателя – 6,8 л.с. (7,0 л.с. у AF-28) при 7000 об/мин. Крутящий момент – 0,73 кг*м / 6000 об/мин. Степень сжатия – 7,3. Трансмиссия – вариатор. Зажигание – электростартер. Размер шин переднего и заднего колёс – 3.00-10. Объём маслобака – 1,2 л. Объём бензобака – 5,0 л. Максимальная скорость – 60 км/ч (ограничено электроникой у AF-28). Ходовая часть:

Тип подвески переднего колеса – телескопическая. Тип подвески заднего колеса – маятниковая. Тип переднего тормоза колеса – барабанный (AF-27), дисковый (AF-28 SR/ZX). Тип тормоза заднего колеса – барабанный.Размер и вес: База – 1145 мм. Длина – 1640 мм. Высота по сидению – 700 мм. Дорожный просвет – 100 мм. Полная масса – 66 кг.

Регулирование иглы карбюратора

Во время регулирования работы карбюратора возможны ситуации, когда оптимизацией горючей смеси настройка не ограничивается. В таком случае необходимо выполнить настройку иглы карбюратора.

Для этого выполняем следующий комплекс действий:

1. передвигаем иглу на одно деление в одно действие;
2. сбрасываем резко газ, если двигатель заглох, то иглу поднимаем;
3. даем полный газ, если нет набора оборотов, опускаем иглу.

Проверка результата в действии. Осмотр свечи камеры сгорания.

По завершению регулировки необходимо проехать на скутере 2-3 км. Во время остановки выполнить осмотр части свечи, находящейся в камере сгорания. Если изолятор стал темного цвета (возможно, почернел), то горючая смесь очень богатая, иглу карбюратора необходимо опустить. Если указанная часть свечи белого цвета, то смесь обедненная, иглу следует поднять.

Показателем оптимальности горючей смеси и правильности регулировки работы карбюратора является песчаный или кирпичный цвет изолятора свечи камеры сгорания.

: Регулировка уровня топлива в карбюраторе скутера

В первую очередь падает мощность двигателя. Это может наблюдаться и вследствие износа систем мотора.

Цилиндропоршневая группа может потребовать замены. Однако неправильно настроенный карбюратор также способен влиять на мощность работы мотора. Если он подает в смесь больше воздуха, чем требуется, топливо становится обедненным. Это приводит к перегреву и снижению мощностей. Если двигатель отказывается работать вообще, это тоже может быть свидетельством неправильной работы карбюратора.

Однако, чтобы найти причину поломки, потребуется проверить несколько основных систем. Если мотор заводится, но глохнет, это может быть следствием засора в карбюраторе. В любом случае водитель должен ответственно подойти к вопросу решения любой проблемы, связанной с его транспортным средством.

четверг, 28 сентября 2021 г.

Схема карбюратора на 139qmb

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается

— Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе

-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

3. Слишком много топлива для двигателя

-Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива

-Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться

-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа

-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Снятие карбюратора

1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.

Проверка обогатительного клапана

1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.

5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.

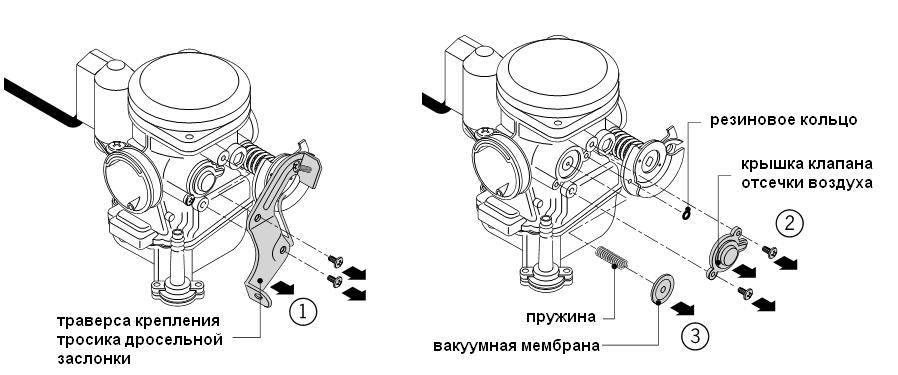

Клапан отсечки воздуха

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.

Вакуумная камера

1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

Это интересно: Мыть или не мыть двигатель в машине?

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера.

1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.

4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Регулировка карбюратора на скутере (мопеде)

Функционал карбюратора скутера (мопеда) как сообщает источник этой статьи prokarbyrator.ru имеет заводские настройки. Но так как регулировка изготовителем выполняется в условиях места изготовления и имеет отличия от места эксплуатации, то владельцу скутера (мопеда) необходимо выполнить регулировку работы карбюратора.

Регулировка карбюратора на скутере (мопеде)

С этой целью все карбюраторы оснащены системой регулировки. Установленных раз и навсегда заводских настроек функционала карбюратора нет.

Инструкция регулирования карбюратора на скутере

В связи с тем, что нет установленной изготовителем навсегда единой настройки работы карбюратора, ослаблена защита агрегата от совершения ошибок во время регулировки по месту эксплуатации.

Правильно выполнить регулировку можно путем выполнения следующих последовательных действий:

1. устанавливаем скутер на откидную подножку;
2. выполняем прогрев двигателя;
3. регулируем обороты холостого хода путем вращения специального болта (обороты должны быть минимальными по количеству, но стабильными);
4. обеспечиваем свободу доступа к карбюратору;
5. приступаем к регулировке состава горючей смеси;
6. для регулирования состава смеси предназначен по инструкции изготовителя для каждой модели свой специальный болт, поэтому смотрим инструкцию приобретенной модели скутера;
7. учитываем, что разная по конструкции модель карбюратора отличается направлением вращения болта (у некоторых моделей при вращении по часовой стрелке происходит обогащение смеси бензином, у других моделей наоборот);
8. выполняем под нагрузкой резкую подачу газа «полный газ»;
9. смотрим результат регулирования горючей смеси (захлебывание или детонация двигателя является показателем, что регулировка выполнена неправильно; если двигатель «подхватывает» и происходит уверенный набор оборотов, то регулировка выполнена успешно);
10. сбрасываем резко газ (если двигатель не глохнет и выдает выставленные обороты на холостом ходу, то регулирование горючей смеси выполнено правильно).

Некоторым моделям для эффективной работы необходима регулировка не только горючей смеси, но и иглы карбюратора.
