Этап 5.
Сборка. Конструкция глушителя с самого начала представлялась мне разборной. Думал, что будет 3 части, но остановился на двух. Первая сборка и запуск были экспериментальными, поэтому крепление все частей не было капитальным – просто прихвачено парой точек сварки.
Фиксатор для сетки я изготовил из трубы подходящего диаметра и приварил намертво. С другой стороны сетка также фиксируется трубой, которая у нас является также и выходной. Вставляем сетку внутрь. Пространство между ней и корпусом глушителя забиваем стекловолоконным материалом. Набивка осуществляется достаточно плотно. Как показала практика, при неплотной набивке внутренности глушителя очень быстро вылетают наружу.
Первый запуск надо проводить на открытом воздухе, так как в воздух выбросится множество мелких частиц стекловолокна, которые очень вредны при вдыхании. При окончательной сборке полностью зачищаем корпус глушителя, обезжириваем его и красим специальной термостойкой краской.
Возможно ли применение наказания по 2 статьям одновременно за «прямоток»?
Существует еще и статья 4.4 КоАП, во второй части которой указано, что если лицо совершает мероприятие, наказание за которое может быть установлено сразу по двум — трем статьям и дело на рассмотрении находится в одном и том же органе, у одного и того же судьи, то может быть применен более строгий вид ответственности.
В нашем случае эта статья не действует, потому что эти два нарушения, являются последствиями разных мероприятий:
- 23 – автомобилист наказывается за то, что ездит по населенному пункту на ТС, которое издает шум в децибелах выше нормы.
- 5.1 – владелец ТС или человек, управляющий им, наказывается за то, что трансформировал конструкцию авто без получения одобрения надзорного органа ГАИ ГИБДД.
Поэтому за глушитель – «прямоток» можно отделаться просто предупреждением, штрафным взысканием величиной 500 руб., либо двумя штрафами по 500 руб. (в реальной жизни два раза предупреждения инспектора ГАИ ГИБДД никогда не выносят). А в последние месяцы в некоторых населенных пунктах РФ сотрудники ГАИ ГИБДД выписывают предписания и требования для нейтрализации нарушения.
Сообщений 1 страница 30 из 67
Поделиться22012-02-10 16:14:17
Как много хочется сказать и так мало времени! Все началось как вы уже поняли с переделки коллектора на увеличенный диаметр патрубка для лучшего отхода выхлопных газов и уменьшения сопротивления потока. Логично было продолжить доработку и смастерить прямоточный глушитель. Чем собственно говоря я и занялся на днях! Что то такое вдохновение посетило. Сперва начал разрабатывать будущую концепцию в голове, но как часто водится в процессе работы она неоднократно менялась! Хотелось найти цельнотянутую трубу без швов (в этом была первая загвоздка) Вариантов было не так много пока на работе не увидел обычный огнетушитель. И тут же появилась идея и начала стремительно развиваться в моей голове! Так как общая длинна глушителя по моим расчетам должна быть не меньше 400мм, а огнетушители с такой длинной слишком толстые было принято решение взять два маленьких и смастерить полностью сборный (разборный) глушитель. Как уже говорил были взяты два старых ненужных огнетушителя, спущен порошок и выкручены клапаны. Потом отрезали задние части. Выглядит это так:
Что самое интересное САМ глушитель будет выглядеть таким образом:
Потом нужно же как то будет делать торцы на глушителе, для это был взят листовой метал толщиной 6мм и вырезаны два блина которые потом обточили под фланцы! Спросите зачем такие большие отверстия? Чтоб в последствии можно было спокойно вставить трубки РАЗНОГО ДИАМЕТРА. с обоих сторон и набить огнеупорным материалом. Фланцы будут намертво приварены.
В эти две банки будут вставляться трубы разного диаметра! Для чего это делается спросите Вы? Хочу добиться только низких частот избавившись от высоких. На выходе установится труба диаметром 70мм, на входе в глушитель будет 40мм. Сочленение в виде узкого перехода посередине даст искривление потока проходящих газов! Отверстия в трубках тоже будут разного диаметра. На сегодня пока все.
Переделка глушителя
Как правило, многие умельцы не просто собирают глушитель, а переделывают штатный. Это дает возможность затратить меньшее время и получить более приемлемый вариант.
Инструментарий и материалы
Прежде, чем начать тюнинг, надо подготовить нужные инструменты. В данном случае будут необходимы следующие составляющие:
- Сварочный аппарат, желательно с разными режимами работы;
- Соответствующего размера и диаметра труба;
- Болгарка;
- Ершики для мытья посуды металлические в количестве нескольких штук.
Начинаем тюнинг
Демонтируем для начала глушитель. Затем берем болгарку и вырезаем кусок металла сверху глушителя. В таком разрезе с глушителем будет намного легче работать. Практически следует полностью вырезать верхнюю часть. После этого надо очистить все внутреннее пространство глушителя, осуществляя демонтаж, находящихся в разрезе элементов.
Пришло время работы с отрезком трубы, который мы подготовили. Воспользовавшись мощной дрелью либо сваркой, проделываем множество отверстий в трубе. Помещаем трубу в разрезе штатного глушителя. Заранее подбираем трубу такого диаметра, чтобы она поместилась внутри штатного. Желательно, чтобы труба была без каких-либо явных изъянов и идеально ровной.
Прямоточный глушитель в процессе сборки
Пространство в разрезе, которое останется между двумя трубами, нужно забить металлическими ершиками или аналогичными с ними материалами. Завариваем верх трубы, как было. Монтируем обратно все элементы конструкции, которые были демонтированы в процессе.
В итоге, который дал тюнинг, у нас получится глушитель прямоток, обеспечивающий нужный результат. Массивный и сочный рев двигателя, а также увеличение мощности мопеда станет свидетельством того, что все прошло успешно.
Очистка глушителя
Чистота глушителя влияет на мощность мопеда
Прежде, чем начинать что-либо менять в выхлопной системе, хотелось бы дать один совет. На мощность скутера непосредственно влияет чистота глушителя. Если бы можно было увидеть отработку в разрезе глушителя, владелец скутера бы очень удивился. После определенного пробега динамика скутера снижается, а владельцы начинают искать причины этого, находя их в полной переделке штатного глушителя либо его замены.
Причина потери мощности, между тем, может скрываться в состоянии самого двигателя. Это поможет определить специалист, к которому стоит перед проведением тюнинга обратиться. Но самым частой причиной потери динамики становится сажа, которая забивает глушитель. Очистку в данном случае рекомендуется проводить тремя способами.
Первый способ: механический
Он подразумевает очистку в разрезе глушителя (он делается болгаркой). Проволокой или тросиком вычищается внутренность глушителя от сажи. Место в разрезе закрывается при помощи сварки.
Второй способ: химический
Он подразумевает залив воды с каким-нибудь очистителем в глушитель. Например, подойдет для этой цели едкий натр. При такой очистке есть преимущество: внешний вид глушителя никоим образом не пострадает.
Третий способ: термическая обработка
Глушитель нагревается либо на скутере паяльной лампой, либо демонтированный в печи или на мангале. Надо будет только после остывания перекрасить глушитель.
Правила передвижения
Мопед популярен не только из-а своей бюджетности. Преимуществом также является и то, что передвигаться на мопеде можно не имея прав, не проходя техосмотра. При этом никто не освобождает водителя мопеда от знаний правил дорожного движения. Мопед приравнивается скорее к велосипедам, нежели к мотоциклам. Поэтому мопед должен двигаться не в общем потоке машин, а как можно ближе к правому краю дороги или по велосипедной дорожке.
Со скутером дела обстоят несколько иначе. Скутер – это вид мотоцикла. Сегодня разрабатывается закон о пересмотре возрастных ограничений на вождение скутером, а также обязательное получение прав.
Выпускная система скутера – особенности конструкции и принцип работы
Часто владельцы скутеров, в особенности двухтактных, недооценивают влияние исправно работающей и правильно настроенной выпускной системы на характеристики скутера, от работы на холостом ходу, до показателей максимальной мощности и крутящего момента, максимальной скорости и динамики.

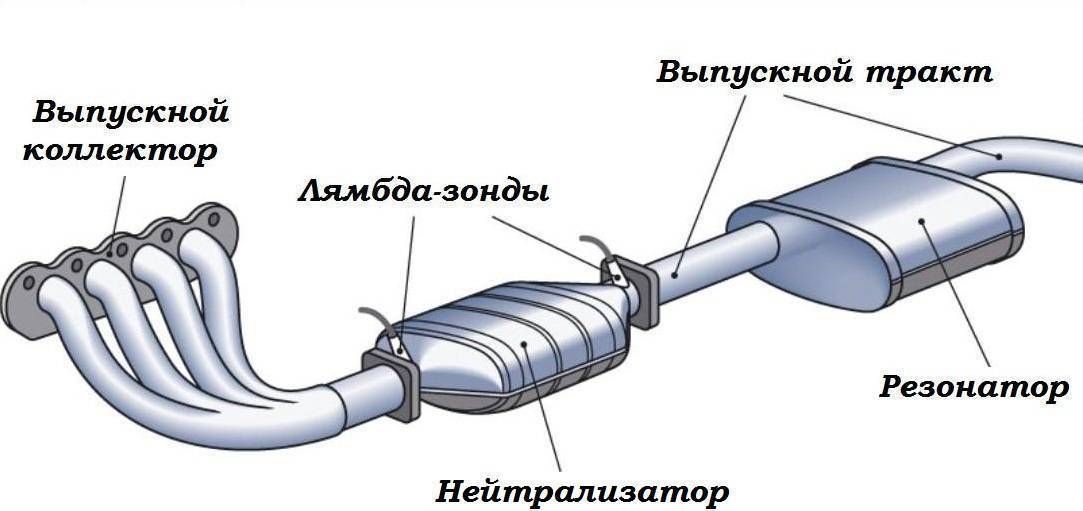

Под выпускной системой понимают системный подход по отводу отработанных газов из двигателя скутера наружу. Выпускная система также служит глушителем шума, создаваемого при каждом цикле воспламенения смеси, при этом, шум должен поглощаться до установленных уровней, чтобы не беспокоить других водителей и прохожих.

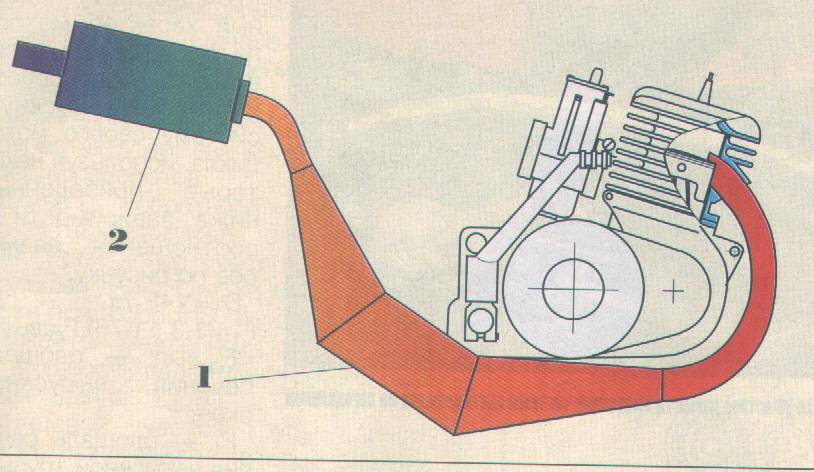

В процессе работы двигателя скутера, отработанные газы, которые выходят из цилиндра, находятся под достаточно высоким давлением и высвобождаются под огромной скоростью. Сильный шум работы двигателя без глушителя характеризуется тем, что именно последствия давления и скорости отработанных газов, создают условия для расширения их в воздухе. Поэтому, глушители для скутера, как впрочем, и для другой техники, создаются таким образом, чтобы газы попадали в атмосферу после максимально эффективного охлаждения и понижения давления. Однако это лишь малая часть особенности конструкции выпускной системы.
Выпускная система и глушитель четырехтактного скутера.
Правильно настроенная выпускная система скутера – залог стабильной работы двигателя с максимальной отдачей. Это касается и четырехтактных двигателей. Конструкция четырехтактника предусматривает управление потоком топливно-воздушной смеси и отработанными газами при помощи клапанов. Правильно спроектированная система выпуска для четырехтактного скутера должна обеспечить давление в глушителе таким образом, чтобы в момент такта выпуска создать в зоне выпускного клапана небольшое разряжение, которое без настройки, так или иначе, возникнет в другой зоне. Задача инженеров, сместить эту зону разряжения именно к выпускному клапану.
Источник статьи: http://excellent-moto.ru/vypusknaa-sistema-skutera-osobennosti-konstrukcii-i-princip-raboty/
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
- Правообладателям
- Политика конфиденциальности
Как сделать глушитель Yamaha Jog саксофон
Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
Всем доброго вечера читатели блога… Сегодня будет интересная запись, но прежде всего интересна тем, у кого есть мопеды и легкие мотоциклы… Сейчас я вам расскажу как без всякого колхоза и распиливания глушителя и подобных тому вещей сделать приятный выхлоп и звук который будет нравиться и при каждом повороте ручки газа звук будет все больше и больше восхищать… Перечитал я кучу статей и всего по этому поводу, так же пересмотрел кучу видео как отрезают родной глушитель, сверлят в нем дыры и прочее… Короче говоря я противник такого тюнинга это просто дебилизм… По этому было принято решение самим придумать и создать конструкцию которая будет не просто установлена а с возможностью съема… И так если вы готовы, начнем…
Как то я обратился к своему другу Zelencoff придумать мне что нибудь, дабы изменить звук выхлопа на более приятный… Просто я такой человек который обожает приятный звук выхлопа, я его могу слушать часами. у меня например на машине стоит самодельный глушитель от ГАЗели полностью переваренный и переделанный как надо еще забили ватой которая не горит до туга… И получилось приятный звук вроде и не прямоток и баса много нет но слушать приятно и на уши не давит. Кстати тоже вроде Руслана идея . Так… что то я отвлекся ворачиваемся к нашим баранам… Фу. к мотоциклам. Вообщем перемеряли кучу всяких труб, всяких банок и бутылок напридумывали хрен знает и чего. потом смотрим валяется баллончик пустой из под краски, мы ему отпилили горлышко и донышко и просто поднесли к глушителю и вот что получилось…
после этого стали думать как создать целиком всю это конструкцию еще и закрепить и до кучи сделать съемной… Тут уже моя голова включилась я продумал как это можно сделать и объяснил Руслану как будем делать. И пошло поехало… сейчас будет все подробно описано.
Что такое глушитель и для чего он предназначен? Цель — ознакомить вас не только с тем, как сконструировать своими руками самодельный глушитель для скутера, но и с тем, в чем предназначение этого важного узла
Готово!
Впечатления и результаты. Звук конечно на любителя, но, на мой взгляд, получилось неплохо. В Интернете нашел интересную фотографию. Как я понял, уменьшая диаметр выходной трубки можно уменьшить громкость. Поэкспериментировал, и действительно: громкость уменьшается, но и басовитость тоже пропадает! А какой смысл тогда в прямотоке? Ах да, забыл! Вас, наверное, еще интересует прирост мощности? Ничего сверхъестественного я не заметил. Небольшой прирост появился в верхнем диапазоне оборотов. Также не забываем, что при установке прямотока необходимо обогатить топливную смесь.
И в путь, с громким рокотом, который кому-то нравится, а кого-то раздражает и бесит!
Владимир Марук, Минский скутер-клуб
Качественный прямоток
Несмотря на кажущуюся сложность такой операции, сделать прямоточный глушитель на мотоцикл можно самостоятельно, сэкономив до 1000 долларов на покупке изделия именитого бренда. Прежде всего, стоит определиться с типом материалов, которые вы будете использовать в своей работе. Специалисты дают следующие рекомендации:
- Оптимальным вариантом будет титан, поскольку он имеет очень высокую прочность при минимальном весе. Однако согнуть титановый лист для производства глушителя будет очень сложно, равно как и найти оборудование для сварки. Можно даже не упоминать о невероятно высокой стоимости титана;
- Алюминий отлично подходит для производства глушителя по причинам, описанным выше. Однако при его использовании будет проблематично соединить приспособление с мотором мотоцикла;
- Нержавеющая сталь имеет большую массу, но прочна и достаточно легко поддаётся сгибанию. Для сварки мотоциклетного компонента из подобного материала понадобится специализированное оборудование;
- Чёрный металл тяжёл, имеет низкую надёжность и требует многократной обработки. Однако его рекомендуют использовать новичкам по причине лёгкости сгибания и сварки.
Толщина металла должна быть приблизительно равна 0,8–1,5 мм, чтобы он мог легко сгибаться и свариваться, не прогорая. Подобрав металл, оптимально подходящий для вашего глушителя, посвятите некоторое время писку требуемого оборудования для его резки и сварки.
Теперь черёд за выкройками глушителя для мотоцикла. Первым изготавливается конус резонатора, который соединяет изготавливаемое вами приспособление с мотором двухколёсного транспорта. Его также можно сделать своими руками — чтобы создать правильную выкройку, нужно помнить, что плоскостная проекция конуса является сектором круга. Следом берутся трубы, которые соответствуют диаметру выпускной системы — их должно быть три. Помните, что трубы для глушителя мотоцикла лучше брать готовыми, хотя при желании или отсутствии подходящих материалов их можно сварить самостоятельно.
Первая труба будет длиной приблизительно 50 мм (если потребуется, то больше) — она будет соединять мотор с новым глушителем. Вторая будет служить выпуском — ей нужно придать аналогичную длину. Третья же пройдёт внутри корпуса глушителя и будет служить для уменьшения интенсивности звуков. Чтобы получить достаточно тихий глушитель, нужно сделать последнюю трубу достаточно длинной. Однако стоит понимать, что её увеличение приведёт к удлинению корпуса глушителя мотоцикла.
Осталось выкроить сам корпус— будет ли он цилиндрическим либо приплюснутым, зависит только от вашего желания. Минимальный диаметр корпуса равен 100 мм, однако при возможности он должен равняться 150–170 мм. Боковины корпуса изготавливаются из аналогичного листового металла, после чего в них проделываются отверстия для труб. Первая и вторая труба, описанные выше, обрабатываются, после чего на них должен образоваться фланец, позволяющий прочно закрепить их внутри глушителя. В третьей трубе нужно просверлить множество отверстий — оптимальным вариантом будут дырочки диаметром 1 мм с шагом в 10–15 мм, после чего вставить её внутрь корпуса и надёжно закрепить между первой и второй.
Последним шагом в сборке глушителя мотоцикла будет его наполнение негорючим материалом, рассеивающим звук — для этого подойдёт стеклоткань. Укладывать её нужно как можно плотнее, чтобы добиться максимального приглушения неприятного звука. Теперь можно окончательно сваривать глушитель мотоцикла и устанавливать его на транспортное средство. Если вы занимаетесь подобными работами первый раз, лучше попробуйте вначале изготовить все выкройки из плотного картона и примерить подобный самодельный глушитель к своему мотоциклу. Если вы допустили ошибку, то сможете понять, в чём именно состоит промах, и исправить его, не расходуя дорогостоящего металла.
Выхлопная труба китайского скутера — устройство и особенности
Задача выхлопной трубы двухтактного скутера заключается в формировании максимально адаптивных условий для возвращения части мощности обратно в цилиндр во время работы. Для этого нужно проводить серьезные испытания, выводить настройки для конкретной кубатуры чтобы обеспечить наилучшую работу двигателя скутера во всем диапазоне оборотов.
Задача выхлопной трубы для четырехтактного скутера – вывести выхлопные газы с минимальным сопротивлением и минимальным проявлением шума.
Если в первом случае китайские инженеры ну никак не хотят справляться со своей задачей и даже копии труб для двухтактников не совсем получаются, то глушитель для четырехтактного скутера они все же научились делать. Он вполне адекватно выполняет свою задачу – приглушать звуки работы двигателя без особого сопротивления.
Внешне такая выхлопная труба может быть абсолютно любых размеров и модификаций, но чаще всего на китайских скутерах можно обнаружить глушитель, приведенный ниже. Как правило, это продолговатый цилиндрический бак, выполненный монолитно или раздельно от колена. Между этими деталями устанавливается прокладка из жаропрочного материала, чаще всего – из паронита.
К кронштейну выхлопная труба крепится двумя хомутами с резиновыми прокладками для подавления вибрации.
Труба выхлопная с глушителем в сборе, сталь
Источник статьи: http://scooter-expert.com/vyxlopnaya-truba-kitajskogo-skutera/
Тюнинг глушителя на скутере – что нам даст саксофон?
Принцип работы выхлопной системы на двухтактных и четырехтактных скутерах отличается кардинально. Задача у них одинакова, однако в остальном они работают по другому.
Задача глушителя на четырехтактном скутере – максимально быстро вывести отработанные газы с минимальным шумом. Поэтому тюнинг глушителя на четырехтактнике задача совсем не сложная. Хотя, в обоих случаях, необходимо менять трубы. В случае с четырехтактным двигателем – это не так принципиально, в том вопросе, какую именно купить и нужно ли что-либо настраивать. Там все просто.
А вот глушителя для двухтактников куда-более сложны в производстве, настройках и подборе для каждой конкретной модели под конкретные задачи.
Принцип работы выхлопной системы для двухтактников известен и был рассмотрен в разделе «Устройство скутера». Известно, что часть мощности возвращается в двигатель из выхлопной системы в процессе работы на определенных оборотах. Если весь этот процесс реализовать в идеале, после тюнинга глушителя скутер будет не узнать. Естественно, если перед этим были тюнингованы и другие узлы. После общей форсировки скутера, стокового глушителя не достаточно для адекватной работы двигателя во всем диапазоне оборотов и замена глушителя на тюнинговый, тут, пожалуй, единственный способ заставить ваш скутер бежать быстрее и динамичнее.
Тюнинговые компании выпускают огромное количество замечательных глушителей для самых популярных европейских, японских, тайваньских и корейских скутеров. Подобрать определенную модель можно всегда и на любой кошелек. Цена в данном случае зависит от сложности исполнения, качества, популярности модели скутера, для которой она рассчитана. Однако это того стоит.
После установки на двухтактном скутере качественного и правильно настроенного резонатора, можно ожидать прибавку в мощности до 25% только после профессиональных настроек системы питания. Это немалая цифра, если учесть что в тюнинге, например, для участия в гонках, борьба идет за каждую миллисекунду в процессе соревнования
Для обыденной жизни это не так важно, и разницу в прибавке мощности между 20 и 25% процентами заметить сложно, но бывалые скутеристы не останутся равнодушными после установки брендового саксофона
Все глушители делятся на несколько классов и, в зависимости от класса, формируется конечная его стоимость
Если вы не собираетесь участвовать в гонках и тонкая настройка не ваш конек, можно обратить внимание на трубы подешевле. Каждая уважающая себя тюнинговая компания выпускает как бюджетные трубы, так и выхлопные системы премиум сегмента. Не стоит обращать внимание на копеечные саксофоны китайского производства
Не стоит обращать внимание на копеечные саксофоны китайского производства
Начинка в этих выхлопных трубах не отвечает требованиям физики в процессе работы двигателя, вследствие чего, после замены стоковой трубы, вы не только выкинете деньги на ветер, но и потеряете часть мощности
Не стоит обращать внимание на копеечные саксофоны китайского производства. Начинка в этих выхлопных трубах не отвечает требованиям физики в процессе работы двигателя, вследствие чего, после замены стоковой трубы, вы не только выкинете деньги на ветер, но и потеряете часть мощности. О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно
О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно
Естественно, внутри он пустой и о резонаторах и речи быть не может, но смысла в такой модной фишке нет никакого, и у профессионалов такая игрушка вызовет лишь улыбку
О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно. Естественно, внутри он пустой и о резонаторах и речи быть не может, но смысла в такой модной фишке нет никакого, и у профессионалов такая игрушка вызовет лишь улыбку.
Источник

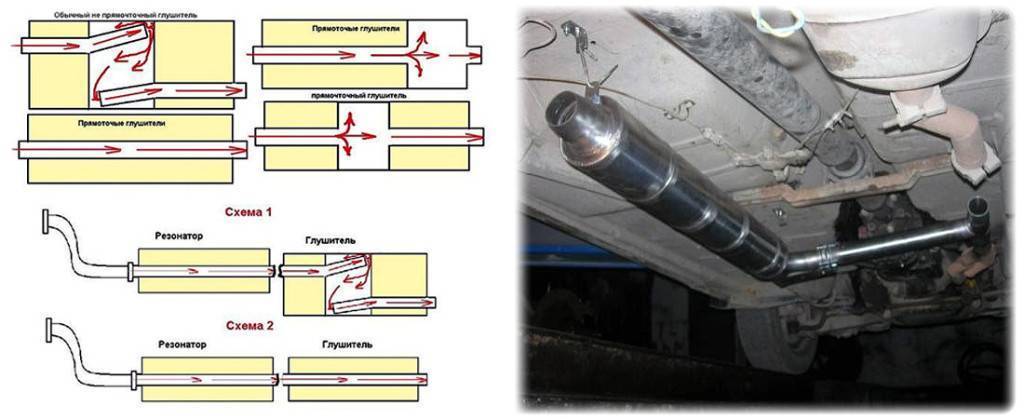

Делаем прямоточный глушитель с нуля
Можно изготовить такой глушитель с нуля. Это будет полностью новый вариант, изготовленный из нескольких компонентов. Сложность этой операции, называемой тюнинг с нуля, заключается в поиске схемы выхлопной системы определенного мопеда.
Инструментарий и материалы
В данном случае, опять же, надо подготовить нужные инструменты и материала.
- Приобрести в магазине или найти две трубы, диаметром 33 мм;
- Купить оргстекло;
- Болты М8 и М3;
- Подготавливаем клей и гвозди;
- Сварочный аппарат;
- Надфили;
- Ножовка по металлу.
Приступаем к сборке
В первую очередь, нужно отрезать от одной из труб 18 см. Место в разрезе рекомендуется тщательно обработать надфилем. От второй трубы отрезаем круг, диаметром 1,5 см. Обрабатываем вышеописанным методом. Приклеиваем в разрезе первой трубы, вырезанный круг. Отрезаем еще один кусок трубы, длиною 18 см. Проделываем в нем множество отверстий. Делать это можно и с помощью острого гвоздя.
Соединяем все части, используя сварочный аппарат. Минеральной ватой набиваем полость, образовавшуюся в стыке двух кусков трубы. Обматываем готовое изделие специальным огнестойким материалом. Самодельный глушитель готов. Чтобы установить его, надо будет приделать элемент к креплению корпуса скутера.
Делаем элемент крепления глушителя
Из оргстекла, которое незаменимо в этом деле в виду своей прочности и легкой окрашиваемости, вырезаем особого вида кольца, края которых можно будет разогнуть наружу на 180 градусов. Полученные круги с засечками крепим к мопеду, используя нужны болты. Глушитель полируем с помощью наждачной бумаги. Места соединения самоделки с кузовом мопеда для верности надо будет смазать.
Самодельный глушитель для мопеда в разобранном виде
Если самодельное изготовление вызывает определенные сложности, можно найти массу моделей глушителей уже в готовом виде. Стоят они, как правило, недорого. С другой стороны, только самодельный вариант способен дать идеально ожидаемый вариант.
Источник статьи: http://omopede.ru/tyuning/glushitel-dlya-mopeda.html
Все самоделки
Если у вас есть старый но не убиваемый Японский скутер, который в отличии от гнилого Китайца не блещет хромом, но как никто достоин выглядеть красиво и достойно. Поэтому давайте придадим глушителю новый вид.
Нам понадобятся очень простые материалы:
- Небольшой лист тонкой нержавейки, толщиной 0.4-1 мм.
- Отрезок рулонного термостойкой звукоизоляции, толщиной
- Сварочный полуавтомат.
- Болгарка с тонким диском 1 мм.
Со временем даже у самых именитых производителей мототехники, в моем случае это Хонда, происходит полная закупорка глушителя выхлопным нагаром, после чего мотор полностью перестает заводиться и у нас остается только два варианта, покупать новый Китайский глушитель или разбирать и чистить старый.
Но так как Китайские глушители в большинстве случаев просто пустая и тонкая банка, в которой совершенно отсутствует система обратного резонанса волны, а это для двухтактного мотора приговор на потерю мощности до 50% и как следствие, скутер полностью перестает ездить!
Поэтому — всем рекомендация, выбирать второй вариант — чистку, а не замену, ну если только не на Оригинал!
Во время распиловки банки глушителя для чистки, по безвыходности, приходится удалять внутренний стекловолоконный шумаизолятор корпуса, после этого звук работающего скутера становится более громкий и противный (звонкий), резонирует банка корпуса, а также внешний вид глушителя страдает и уже не такой аккуратный как прежде.
Поэтому, данный тюнинг убивает сразу двух «зайцев», декоративное украшение глушителя и дополнительная шумаизоляция, которая полностью возвращает уровень шума к норме нового.
Откручиваем четыре гайки и снимаем глушитель.
Замеряем длину окружности глушителя и его длину между сварочными швами.
К полученным размерам окружности прибавляем 2-3 см. для стыка, а к ширине прибавляем 2 см. на загибы. Из тонкой нержавеющей стали вырезаем расчитанный прямоугольник.
С широких сторон делаем загибы 5 — 6 мм. Достаточно положить на уголок, зафиксировать двумя струбцинами и простучать молотком.
Сразу полируем поверхность, например пастой ГОЕ.
Тонким 1мм. диском делаем запилы на всю высоту загиба, с шагом 5 мм.
Убираем острые края и заусеницы.
По получившимся размерам вырезаем отрез шумаизолятор (например асбест. ткать, стеклоткань или др.), чтобы она плотно входиал внутрь между загибами и длиной равной длине окружности банки глушителя.
Этот «бутерброд» оборачиваем вокруг банки глушителя, так чтобы стык был внутрь к колесу.
Для удобства сжимаем и закрепляем на хомуты или другие крепежи (например; резиновые кольца, ремни).
Производим точечную сварку.
Удаляем крепеж и устанавливаем глушитель обратно на скутер.
Заводим!, наслаждаемся как тихо работает и любуемся блеском нового глушака!
Этап 2.
Самый трудоемкий и грязный процесс – разборка глушителя.
На моем скутере стоит штампованный, неразборный глушитель, наверное, у всех такой. Все швы заварены, и я смутно представлял, что там внутри. Знал, что там несколько перегородок и трубки.
Решил, что разбирать буду с конца. Чтобы разрезать глушитель, можно применить «болгарку». Но я подумал, что след от диска будет слишком широкий, да и ровно «разделать» все равно не получится. Поэтому взялся за дедовский способ – ножовка по металлу.
Чтобы полотно сильно не перегревалось, смазал его машинным маслом – я всегда так делаю, хотя и не знаю правильно ли это? Банку распиливал по кругу, чтобы не задеть центральную трубку – 5 мин и готово!
Отпилил, и что я вижу — перегородка и трубки.
Чуть-чуть поковырявшись, я понял: н-е-е-е-т, так просто он не разберется.
Может попробовать разбирать с другого конца? Но там уши для крепления. Не проблема, болгарка поможет. Кстати, не забываем про очки – они защитят ваши глаза от мусора и летящих искр. Спилил. Теперь опять ножовкой по металлу по кругу распиливаю банку. Распилил, но еще что-то держит – надо отпилить центральную трубку. Банка раскрыта с двух сторон, но разбираться не хочет.
Почистив глушитель от грязи на корпусе, я замечаю три точки сварки – крепление центральной перегородки. Придется высверливать.
Сначала сверлим тонким сверлом диаметром 2-3мм, а затем более крупным. Мне понадобилось 8 мм.
При дальнейшей разборке без большого молотка не обойтись. Выковырял и выбил заднюю стенку, потом среднюю перегородку, и достал перфорированную сетку и стекловолокно из передней части. Ну и пылищи там было!!! Я же не знал, вот и пришел домой с черным лицом. Мой вам совет – разбирать глушитель на улице, а еще лучше в марлевой повязке.
На извлечение внутренностей у меня ушло часа 2, и какими только словами я не вспоминал разработчика этого глушителя. Самая страшная часть позади.
Как сделать прямоток на скутере
Вам понадобится
- – болгарка;
- – сверло;
- – молоток;
- – сетка или трубка с отверстиями;
- – стекловолокно;
- – термоустойчивая краска.
Инструкция
Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.
Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.
Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.
Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.
Видео по теме
https://youtube.com/watch?v=ob5fOdCc3Dk
Обратите внимание
Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.
Полезный совет
Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.
- Прямоток на скутер своими руками в 2018
- как сделать прямоток на мопед в 2018
Есть ли достоинства у прямотока?
Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.
Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.
Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.
Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих
Что же из этого наиболее важно?
