Не сматывается ручной стартер на CFMOTO?

Как Натянуть Пружину Стартера Бензопилы

Стартер для бензопилы. Учимся самостоятельному ремонту Для быстрого запуска любой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в двигатель топливно-воздушной смеси не её последующее воспламенение. Как заменить пружину подробности замены собачек стартера бензопилы как натянуть. Поэтому нормальная работа стартера для бензопилы определяет работоспособность всего механизма.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Рассмотрим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с двумя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров схожей конструкции, которые широко применяются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет выглядеть аналогично, отличаясь только некоторыми нюансами.

Семья Бровченко. Установка пружины в ручной стартер бензокосы.

Как установить пружину в ручной стартер для бензо-тримера? В домашних условиях это возможно сделать. Мне.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку

Сам шкив вытаскиваем осторожно, чтобы пружина не отскочила в лицо. Даже при самой аккуратной разборке она, как правило, сразу же вылетает из катушки и резко разворачивается в длинную металлическую полосу или скручивается кольцами. Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

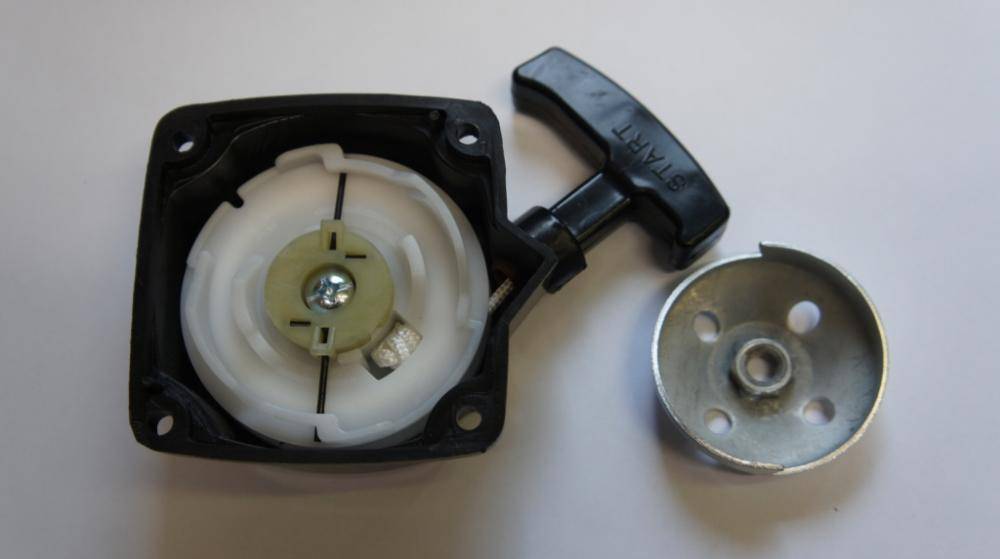

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула или сломался один из ее крючков-зацепов, то отремонтировать стартер просто и быстро не получится — требуется замена пружины. Чтобы не тратить денежки на покупку нового стартера, можно поискать в продаже только лишь ее.

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, достаточно ее вставить, при необходимости слегка поджав крючочки поплотнее (только не отломите!) Установите пружину наружным крючком в паз шкива и начинайте ее скручивать, одновременно удерживая пальцами внутри катушки и не давая ей оттуда выскочить.

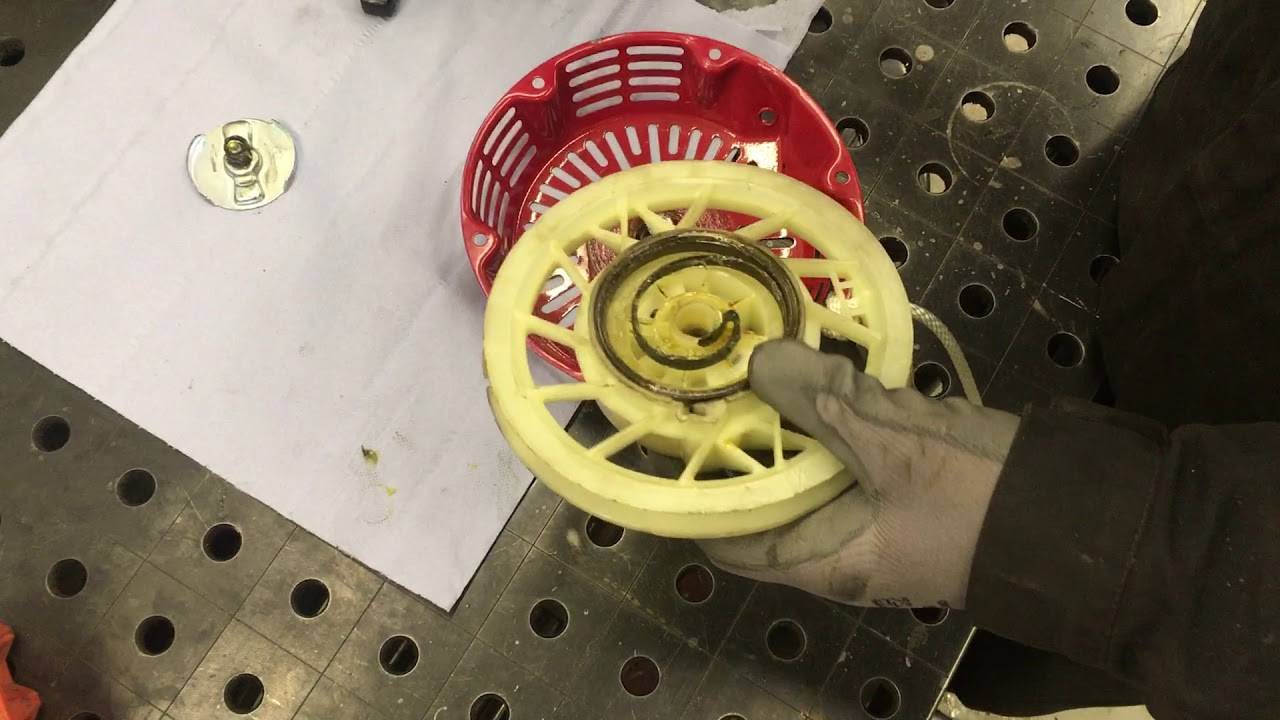

Заправляем пружину стартера

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.

Не сматывается ручной стартер на CFMOTO?

Какое-то время назад у меня забарахлил ручной стартер, перестав сматываться назад после того, как я его выдёргиваю. Так ручка и болтается на верёвке. Конечно, если запустить двигатель с электростартера, то трос сматывался обратно, но проблема-то в том, что с первого раза вручную двигатель не запустишь, а второго раза уже не даётся. Я не особо переживал по этому поводу, поскольку не пользуюсь ручным стартером. Но однажды решил всё-таки наладить его работу, тем более, что снимал обшивку с левой части двигателя в связи с заменой топливного фильтра.

Ручка стартера беспомощно висит, не убираясь обратно. Если вытянуть сильнее, картина будет ещё хуже.

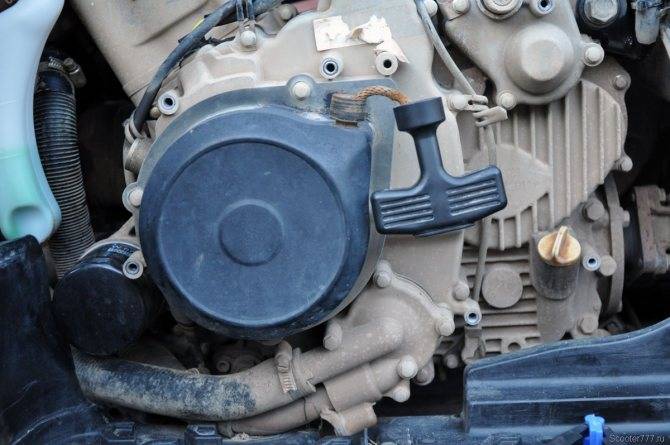

Ну что же, сейчас разберёмся с этим безобразием. Добраться до стартера очень просто. Кожух двигателя снимается с помощью торцевого ключа на 8 (6 болтов). Этим же ключом откручиваются и болты, крепящие стартер (4 штуки).

Сняв стартер, я увидел вот такую картину.

Язычок заскочил в щель между катушкой и тарелкой и заклинил вращение. Причина стала понятна – из-за больших допусков и люфтов катушка шатается и в поперечном направлении. Неудивительно, что при силовом воздействии возник перекос.

Открутив центральную гайку (ключом на 10), получаем доступ к внутренностям стартера. Дальше разбирать ничего не надо. Катушку из корпуса не вынимать, а то раскрутится пружина, а скрутить её назад очень сложно.

Здесь всё грязно. Когда-то я наносил смазку, и это было основной ошибкой. Смазки здесь быть не должно! Вот эта пружина с двумя усами должна вращаться на тарелке с заметным трением. Это раз.

Первым делом пришлось всё почистить.

Так гораздо лучше. Действительно, щель между тарелкой и катушкой избыточна. И я решил разобраться с проблемой самым простым способом: слегка подогнул край тарелки пассатижами. Это два.

Получилось вот так:

Подогнул несильно, но разница есть. Теперь нужно проверить, не перестарались ли мы с подгибанием. Крепёжная гайка закручивается до конца, до упора. Тарелка при закрученной гайке не должна вращаться! Это три. (А у меня гайка ослабла, и тарелка вращалась). Но при этом выдернутый шнур должен сматываться обратно. Если катушка не крутится, значит, тарелка подогнута очень сильно, надо чуть выгнуть её обратно.

Когда стартер собран правильно, при дёргании за ручку язычок должен чётко вылезать со своего места, а при отпускании ручки катушка должна беспрепятственно сматываться.

Надо ли говорить, что после установки стартер прекрасно заработал, прямо как новенький! Летом, кстати, с ручного стартера квадроцикл заводится элементарно. Да и в любом случае, мало ли что может случиться с электрическим запуском. А ручной всегда работает. Даже зимой можно завести квадроцикл вручную.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

CFMOTO Не заводится CF500

Илюха

я бы ,на Вашем месте,начал с проверки контактов\зарядки аккумулятора,а потом проверил бы свечу.у меня похожая ситуация была,когда квадр зимой жил на улице.я нажимал на кнопку стартера и на газ.аккум был подсажен и что-то счелкало.заодно и свечу заливало

Remus177

У меня тоже есть такое щелканье, когда не хватает зарядки аккумулятора, т.е. когда он на издыхании и не может прокрутить. Необходимо проверить аккумулятор и автомобильный (если он конечно отдельно стоит от машины, в гараже) и соединение всех проводов (силовых)!

Спасибо Други! Т.е. я так понимаю, если щелкает, то ничего не сломано/не сгорело, а всего лишь контакты или зарядка. Ок, буду копать. Тут еще вопрос, помню из детства, у дядьки маскарад 412-й был, он вечно капот открывал, чевото там отверткой замыкал тем самым приводя в движение стартер, такое прокатит на квадре? Это на тот случай, если все же что-то сгорело.

Vasyanya

Замкнуть напрямую конечно можно, от аккумулятора идет плюс на реле стартера (толстый кабель), и с реле уходит тоже толстый кабель на стартер, перемыкаешь эти два контакта на реле и стартер крутится, не забудь включить зажигание.

urij121

я так тоже раньше задирал капот, перемыкал отверткой контакты у стартера, и крутил стартер,, это в прошлом,это когда у стартера толи бендикс какойто отказывал, толи втягивающие там какие то медные пятоки-котакты подгорали вот таким способоб и спасал ситуацию. думаю в вашем случае надо хороший заряженный аккамулятор и хороший контакт проводов силовых

Активный участник

Молодец. Тонкая работа (особенно обратно собрать).

Vasyanya

Классная работа! У меня внутри старого реле все поплавилось, я купил универсальное реле за 200 р. и немного переделал электрику. Плюс поставил мощную кнопку параллельно реле под сиденье, на случай если реле в очередной раз накроется, чтобы не искать отвертку и ничего не перемыкать. Достаточно будет просто нажать кнопку и стартер начнет крутить.

Активный участник

Сегодня утром решил попробовать завести холодный с кика. На улице было -2 по Цельсию. Пару раз дернул — без результата. На 3 и 4 раз стало слышно, что схватывает. На 5 раз завелся

После зимы крутил стартером — 0, даже не схватывал. снял крышку бензобака, и о чудо — завелся практически сразу.

Активный участник

Помню в старые добрые времена, когда не было на наших пепелацах указателя уровня топлива. Всегда с утра, перед тем как заводить, открываешь крышку бензобака и болтаешь мотоцикл из стороны в сторону, проверяя уровень топлива, а заодно и перемешивая масло в бензе. Видимо хорошая привычка, я и сейчас так делаю :-))) (привычка вторая натура), потому как показания уровня думаю немного не соответствуют реальному объему. Датчик видимо не учитывает конфигурацию бака.

Источник

Как заменить или поставить на место пружину стартера?

Если с верёвкой на стартере всё оказалось в порядке, подозрение падает на саму катушку. Её приводит в действие ленточная пружина, свёрнутая в рулон.Для смены пружины следует сделать определенные шаги.

• Снимите с бензокосы стартер.
• Извлеките катушку стартера.
• Отвинтите основной болт, удерживающий шкив на корпусе.
• Вытащите захватывающие усики и пружину, ленточная пружина фактически на 100 процентов распрямляется или сворачивается кольцами большего поперечника.
• Удерживайте её заранее.
• Проверьте, цела ли пружина (быть находиться заржавленные разводы, надломы и т. д.). Если крючки на её концах оборваны, согнуть новые не получится – высокоуглеродистая сталь ломается при попытке её согнуть. Ослабленные крючки применимы к лёгкому подгибанию.
• Удостоверьтесь, что вспомогательная (обычная) пружина с шайбами на рабочем месте. Эти детали защищают каркас катушки от протачивания торцами основной пружины. Если шайбы и пружинка сломались, а новых в ассортиментном наборе нет, не завинчивайте болт катушки жёстко, но смотрите за ним – он может открутиться и потеряться.
• Если основная (плоская)пружинаповреждена, вставьте такую же новейшую. Поставьте зацепляющий крючок в основании пружины на своё место и сгибайте её, вставляя виток за витком в то место, где ей и положено быть.

Перемотка пружины делается за минуту. Сноровка в этом вопросе действии обретается быстро.

Как поменять или поставить к району пружину стартера, смотрите в следующем видео.

Sources:

https://zemlyconsalt.ru/pily/kak-ustanovit-pruzhinu-startera-benzopily.html https://stroy-podskazka.ru/trimmery/startery-dlya-benzokosy/

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Стартеры для бензокосы: устройство и особенности установки

Ручной стартер для бензокосы или бензинового триммера – механический узел, в состав которого входит шкив, поставленный на храповик. На шкив в исходном положении намотана верёвка. При старте она вытягивается наружу. Шкив подпружинен – стоит вам отпустить конец верёвки, как она смотается обратно. В качестве пружины используется плоская лента, свёрнутая в кольцо. Она напоминает пружину в больших механических часах, которые заводят раз в день. Сам стартер располагается чаще на заднем, чем ближе к переднему торцу косилки или триммера. Чтобы правильно производить все манипуляции со стартером для бензокосы, необходимо знать особенности устройства и установки.

CFMOTO Как собрать ручной кикстартер CF

Новичок

Ametist

@Чава , Я за тебя поискал в батюшке гугле (кстати можешь сам попробовать там всё ищется, я использовал такой ключ: CF500 ручной стартер пружина собрать), вот что пишут:

Замучился с этой кинетической энергией. значит тем кто столкнулся с проблемой. 1 внимательно запомнить как стоит собачка и пружинка под ней. усико то что длиннее упирается в корпус, то что короче в собачку

Это про маленькую пружинку 2 оооочень важно запоминаем как именно стояла кинетическая китайская энергия. в какую сторону! если не получится возможно придется не раз заматывать. если она размоталась то не паникуем, а берем толстые но не длинные пластиковые стяжки и не жалеем потребуется не менее 20 штук и плоскогубцы

обязательно работайте в перчатках так как очень поранил руки без них ну и начинаем заматывать в руках, чувствуете что держать не множите, СТЯЖКА и так далее пока не скрутите до состояния, чтобы уместилась в металлический кожух. соответсвенно вставляем в мет. корус. После этого аккуратно щипчиками отрезаем стяжки придерживать обязательно!

если она размоталась то не паникуем, а берем толстые но не длинные пластиковые стяжки и не жалеем потребуется не менее 20 штук и плоскогубцы. обязательно работайте в перчатках так как очень поранил руки без них ну и начинаем заматывать в руках, чувствуете что держать не множите, СТЯЖКА и так далее пока не скрутите до состояния, чтобы уместилась в металлический кожух. соответсвенно вставляем в мет. корус. После этого аккуратно щипчиками отрезаем стяжки придерживать обязательно!

далее нужно центральный хвостик на пружинке подогнуть так, чтобы вероятнее всего она попала в зазор пластиковой хернеи. сам трос должен быть замотан заранее. в какую сторону тоже надо было запоминать)

ПРОЦЕС очень геморойный! но рас уж так получилось не забудьте смазать)

Все, что написал это пипец читать не возможно и неуя не понятно

поэтому спасибо мне за то что хоть, что-то написал про стяжки) и на, что надо обратить внимание). Источник. Источник

Источник

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

• на полотно надеваются тяговые пружины (идут в комплекте);
• пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
• пружина фиксируется специальными скобами-стопорами;
• тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
• стопор пружины снимается;
• проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

• Демонтировать стартер с корпуса инструмента.
• Снять защитную крышку.
• Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
• Второй конец шнура продеть в отверстие защитной крышки.
• Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
• Проверить работу пружины после вытягивания и отпускания механизма.
• Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
• Демонтировать шкив и шнур.
• Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Неисправности

Ломаться в стартере особо нечему и все его неисправности заключаются в износе, зависании щеток и загрязнении коллектора, что нередко бывает из-за попадания в корпус моторного масла из картера двигателя. Стоит отметить, что неисправности связанные с загрязнением коллектора и износом щеток являются типичными для электрических двигателей постоянного тока.

Изношенные щетки, а равно — грязный коллектор препятствуют прохождению электрического тока через щетки к ламелям обмоток ротора и поэтому стартер перестает работать. В этом случае, для восстановления работоспособности стартера нам понадобиться всего лишь почистить и вымыть коллектор и заменить щетки на новые или изготовить их самостоятельно (об этом позже).

Помимо чисто механических неисправностей связанных с износом и загрязнением токопроводящих элементов — существует еще целый ряд неисправностей связанных с коротким или межвитковым замыканием обмоток ротора, а также с нарушением контакта вывода обмоток с ламелью коллектора и обгоранием изоляции проводов.

Все эти неисправности характеризуются повышенным шумом и нагревом стартера во время работы и падением его оборотов. Если после очистки коллектора и замены щеток на новые — стартер плохо крутит, греется, гудит, то скорей всего с обмотками ротора не все в прядке. Либо они замкнули, пробили на массу либо попросту сгорели. И с этим уже ничего не поделаешь.

Ремонт стартера триммера своими руками: разборка и сборка, замена шнура, намотка пружины

Замена веревки стартера триммера

В самом начале необходимо извлечь оборванный шнур, выбрать в зависимости от модели триммера подходящую длину. Продеваем через специальное отверстие в шкиве и на другом конце завязываем узел с целью предотвращения выскакивания веревки из механизма пуска триммера. Далее возводим ленточную пружину на требуемое количество оборотов и монтируем ручку.

Ремонт стартера триммера своими руками was last modified: Июль 17th, 2018 by Администратор

Разбор стартерного узла

Разбирают механизм пуска с целью установить новые детали заместо сломанных в последующей последовательности:

раскручивают при помощи отвертки винт, фиксирующий шкив со стартерной крышкой; вынимают пружину и усики; снимают аккуратненько шкив (необходимо при всем этом отвернуть голову или работать, одев за ранее очки и перчатки); определяют, почему механизм пуска сломался; если пружина разрушилась фактически стопроцентно, то ее подменяют; при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фото показан процесс укладки); после того, как пружинящую пластинку установят вовнутрь паза, осторожно делают ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Сходу поставить на прежнее место пружинящую пластинку не всегда выходит. Она нередко проскальзывает, потому пробы требуется повторять до заслуги хотимого результата.

Замена веревки в стартере на двухтактной детской мототехнике MOTAX

В видео подробно показано и рассказано как заменить веревку в стартере на деткой двухтактной мототехнике

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь; Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера; После извлечения старой пружины необходимо намотать новую деталь

При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента; Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти; После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму. На последнем этапе останется лишь собрать стартер бензопилы и попробовать завести инструмент. Вполне возможно, что вам придется сделать от 10 до 20 рывков – это нужно для того, чтобы пружина окончательно встала на свое место

Вполне возможно, что вам придется сделать от 10 до 20 рывков – это нужно для того, чтобы пружина окончательно встала на свое место

На последнем этапе останется лишь собрать стартер бензопилы и попробовать завести инструмент. Вполне возможно, что вам придется сделать от 10 до 20 рывков – это нужно для того, чтобы пружина окончательно встала на свое место.

Рекомендации по натяжению ленточной пружины

После установки стартера необходимо демонтировать ручку веревки и вставить ее в паз катушки.

Далее против хода движения шкива при запуске необходимо сделать определенное количество оборотов, указанное в руководстве по эксплуатации бензинового триммера.

Стоит отметить, что от того как поставить пружину на триммере и какое сделать натяжение будет зависеть натяжение и дальнейшая работоспособность узла. На конечном этапе продеваем в специальное отверстие верёвку и фиксируем ее ручкой.

Проверка стартера

Не снимая стартера с двигателя — ищем на его корпусе клемму питания и отключаем от нее провод. Снимаем с скутера аккумуляторную батарею (заряженную), ищем, просим у кого-нибудь или покупаем два куска толстого медного провода. Подключаем провода к клеммам аккумулятора. Затем, провод идущий от минусовой клеммы аккумулятора прикладываем к корпусу стартера, а второй провод — идущий от плюсовой клеммы аккумулятора — прикладываем к клемме питания стартера

1. Если стартер заработал, значит он полностью исправен и причину неполадок нужно искать в реле, кнопке запуска или проводах подводящих к нему питание
2. Если стартер не работает, значит неисправность заключается в нем самом и его нужно снять, разобрать и проверить. Вполне возможно, что его еще можно отремонтировать и сэкономить немалые деньги

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

• старый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Основные неисправности бензиновых триммеров

К более частым относятся поломки бензокос, связанные с такими элементами конструкции:

• движком (а именно с поршневой системой);
• карбюратором;
• штангой;
• стартером (обрыв веревки, поломка либо выход из зацепления пружины);
• с системой зажигания или подачи горючего;
• передаточным механизмом (редуктором);
• фильтрами и глушителем.

Признаки дефектов последующие:

• возникновение при работе мотокосы несвойственных звуков;
• бензокоса не врубается, не набирает требуемые обороты или глохнет;
• при работе мотора рабочая часть не крутится либо проскакивает;
• течь бензина;
• лишний нагрев отдельных узлов.

Также могут случиться более маленькие поломки, которые обнаруживаются без какой-нибудь специальной диагностики:

• западание пусковой кнопки;
• спадание ограничителя;
• обрыв лески либо поломка (утрата остроты) ножика.

Починить маленькие неисправности несложно. Ремонт бензинового триммера в более сложных случаях востребует проведения подготовительной диагностики для выяснения четких обстоятельств. Если имеются надлежащие познания и способности слесарных работ, то проблемы можно устранять без помощи других, заменяя вышедшие из строя детали.
