Реле и предохранители квадроцикла CF500-A

Блок реле и предохранителей, жизненно важных для работы квадроцикла CFMOTO CF500-A, расположен под сиденьем. В случае возникновения каких-либо неисправностей с электрикой довольно просто обнаружить вышедшее из строя реле или предохранитель. Нужно лишь знать схему их расположения. Эта информация приведена в руководстве пользователя (хотя не совсем правильно), а я лишь ещё раз напоминаю, как всё устроено.

Итак, сняв сиденье, по левому борту мы увидим различные реле.

Верхние реле отвечают за работу привода, включающего режим 4WD, а также блокировку дифференциала (DIFF LOCK). Крайнее правое реле – ближний свет фар. Почему-то в руководстве оно никак не обозначено. Возможно, электрическая схема уже несколько модифицирована.

Нижний ряд реле – это основное (втягивающее) реле стартера, дополнительное (вспомогательное) реле стартера, реле вентилятора охлаждения радиатора, а также реле фар (дальнего света). Интересно, что в руководстве обозначения реле вентилятора и дальнего света перепутаны местами. Не знаю, может быть, у меня реле поставлены наоборот. Но точно могу сказать, что к реле фар идут такие провода: зелёный, синий, коричневый, коричнево-белый. А к реле вентилятора – чёрный, красно-чёрный, красно-зелёный, красно-синий.

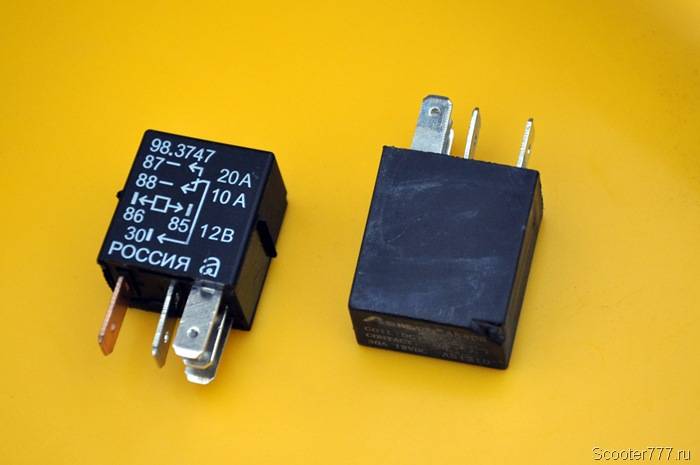

Маленькие чёрные реле имеют каталожный номер 9010-150350 и стоят 130 рублей. Вместо них можно купить реле от Приоры/Калины, каталожный номер 98.3747, цена 75 рублей. Правда, эти реле негерметичные, их нужно проклеить перед установкой в квадроцикл. А в остальном они полностью идентичны, хоть и рассчитаны на меньший ток.

Есть ещё одно реле – реле поворотников, оно расположено под капотом.

Предохранители находятся в соответствующем блоке. Красные имеют номинал 10 А, голубые – 15 А. Это стандартные автомобильные флажковые предохранители.

Верхний (на фото) отвечает за работу вентилятора охлаждения радиатора. Под ним – предохранитель фар головного света и приборной панели, а также вспомогательного реле стартера. Ниже – предохранитель проводки розетки прикуривателя, а также вспомогательного реле стартера. Нижний – сервомотор переключения режимов полного и заднего привода, а также звукового сигнала, переключателей и индикаторов приборной панели.

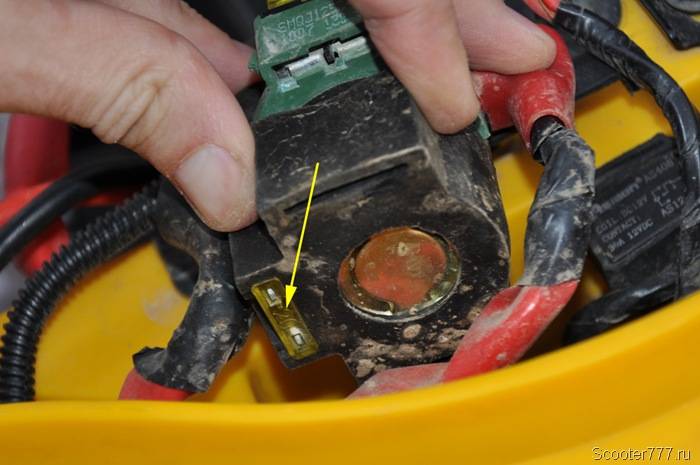

И ещё один – главный предохранитель – расположен на корпусе реле стартера. Для доступа к нему необходимо снять разъём. Номинал предохранителя – 20 А. Без этого предохранителя не будет работать никакая электрика.

Запасной предохранитель на 20 А тщательно заныкан на корпусе снизу реле стартера. Снимите реле со своего места, переверните, и вы увидите предохранитель.

Надеюсь, вам поможет эта информация.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Источник

Проверка датчика вентилятора квадроцикла

Случается, из строя выходит датчик вентилятора на квадроцикле. Чтобы убедиться, что проблема в нем, можно проверить работу детали при помощи мультиметра. В двухконтактных датчиках напряжение должно быть 12 В. Если контакта три, нужно найти, где провод с фазой, а где ноли. Проверять напряжение нужно в каждой паре. Оно тоже должно быть на каждом контакте 12 В.

Чтобы убедиться, что причиной неисправности стала некорректная работа датчика включения вентилятора квадроцикла, сначала прозванивается предохранитель и электропроводка. Если в этих системах нет проблем, нужно заменить датчик.

Характерные поломки и ремонт квадроциклов

Проблемы с заводкой могут быть вызваны банальной невнимательностью владельца. Поэтому в первую очередь необходимо убедиться в наличии бензина, включить кнопку питания мотора (расположена на руле, слева).

Если это не помогло, переходим к проверке предохранителей и заряда АКБ. Нормой для аккумулятора считается 12,6–13 В. При этом клеммы должны оставаться чистыми, а болты надежно затянутыми.

Одна из частых причин ремонта квадроциклов Стелс и CF Moto – перебои в работе стартера. Проверяем стартер следующим образом: напрямую от АКБ подаем плюс (с соблюдением полярности). Если стартер крутит, проблема, предположительно, в проводке. Если нет, его необходимо чинить. Как правило, ремонт стартера ограничивается заменой реле.

Но при излишней шумности и неравномерном вращении – проверьте крепежные болты. Затягивать с ремонтом не стоит: сломанные зубья маховика стартера быстро дают о себе знать.

Примечание: проблема не найдена? Проведите диагностику свечи зажигания, воздушного фильтра, топливных трубок, бензонасоса.

Перепады оборотов – неравномерная работа.

Одной из причин является негерметичность вакуумных шлангов. Но проблемы могут возникать из-за некорректной настройки карбюратора и системы впрыска, по причине засорения топливного фильтра.

Необходимо проверить регулировку зажигания, воздушный фильтр и давление в покрышках. Любое отклонение от нормы может вызвать перерасход топлива.

Для торможения необходимо прикладывать излишнее усилие.

Система завоздушена, не исключена и утечка рабочей жидкости, поломка тормозного цилиндра.

Растянута или разорвана приводная цепь.

Ключевая проблема ДВС квадроциклетной техники – износ ЦПГ

На большинстве современных квадроциклов установлены четырехтактные моторы. Но двухтактники все еще встречаются на спортивных и детских моделях: они проигрывают в плане долговечности, расхода и шумности.

Ключевой проблемой является критический износ ЦПГ в результате серьезных покатушек. Для устранения последствий механического износа и проведения ремонта квадроцикла своими руками используется RVS-Master.

При использовании состава вы можете быть уверены в надежной защите двигателя в момент холодного пуска. Это одно из мероприятий, входящих в регламент подготовки к зимнему сезону, в преддверии которого заменяют антифриз и проводят чистку карбюратора.

Геомодификатор трения состоит из углеродосодержащих пород, шунгитов и серпентинитов, которые образуют в зонах трения монокристаллическую стеклоподобную структуру (твердость в 2 раза выше, чем у гальванопокрытий хромом).

Состав оптимизирует зазоры и устраняет износ. Этим и объясняется нормализация компрессии, падение расхода (до 15%), раскоксовка поршневых колец. Параллельно с этим резко снижается расход масла – до 30%.

Важно: для продления ресурса коробки и редуктора квадроцикла используйте RVS-Master Tr3 или Tr5

Выясняем причины и возможные решения проблемы с неработающим вентилятором на Cf moto 500

Вентилятор в Cf moto 500 играет важную роль в системе охлаждения двигателя. Если он не работает, это может привести к перегреву мотовездехода и серьезным поломкам. Чтобы выяснить причины неработающего вентилятора и найти возможные решения, следуйте этим рекомендациям:

1. Проверьте предохранители и проводку:

Перед тем, как приступать к сложным диагностическим работам, убедитесь, что все предохранители в порядке. Проверьте, нет ли перегоревших предохранителей и не ломалась ли проводка. Если предохранители целые и проводка в хорошем состоянии, тогда проблема может быть связана с другими факторами.

2. Проверьте термостат:

Термостат играет ключевую роль в работе системы охлаждения. Убедитесь, что термостат функционирует должным образом. В случае неисправности термостата, он может блокировать работу вентилятора и вызывать перегрев двигателя. Если термостат не открывается или не закрывается вовремя, замените его на новый.

3. Проверьте датчик температуры:

Датчик температуры – еще одна важная деталь системы охлаждения. Убедитесь, что датчик функционирует должным образом. Если датчик вышел из строя или дает неверные сигналы, это может вызвать неработу вентилятора. Замените датчик, если он неисправен.

4. Проверьте вентилятор:

Проверьте сам вентилятор на наличие повреждений или блокировки. Очистите его от грязи и посторонних предметов. Если вентилятор исправен, проверьте его питание. Вентилятор может быть подключен напрямую к аккумулятору или к другому источнику питания. Если питание не достигает вентилятора, проверьте проводку и реле.

5. Обратитесь к профессионалам:

Если вы не можете самостоятельно выявить причину неработающего вентилятора или не уверены в своих навыках, лучше обратиться к специалистам. Квалифицированный механик Cf moto сможет провести диагностику и найти причину проблемы. Он также сможет предложить оптимальное решение и произвести необходимый ремонт.

Зная причины неработающего вентилятора и возможные решения, вы сможете самостоятельно или с помощью профессионалов вернуть систему охлаждения Cf moto 500 в рабочее состояние и предотвратить серьезные поломки.

Схема проводки

Разъем на переднем капоте:

Разъем двигателя вентилятора;
Разъем CDI;
CDI;
Скоба;
Разъем выключателя пуска;
Разъем приборной доски;
Разъем включателя на руле;
Разъем замка зажигания;
Скоба крепления электропроводки.

Центральная часть проводов:

Катушка зажигания;
Датчик температуры воды;
Тросик стояночного тормоза;
Декомпрессор;
Вакуумная трубка;
Скоба крепления электропроводки;
Разъем для магнето, детектора передачи и принимающей катушки;
Топливная трубка карбюратора;
Провод стартера;
Стальная скоба крепления электропроводки.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата и скачивание в целях безопасности происходит из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
Portmone (оплата с любых банковских карт, аккаунта Portmone);
PayPal (оплата с любых банковских карт, аккаунта PayPal);
WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Не включается полный привод CFMOTO 500A

Ремонт сервопривода переднего моста на квадроцикле CFMOTO 500A

Таким образом работает система включения полного привода на многих квадроциклах. На квадроциклах японских и американских производителей механизм включения 2WD и 4WD очень тщательно защищён от попадания воды и влаги внутрь, что не сказать о всех китайских ATV. Если мост китайского квадроцикла окунуть в воду, то попадание влаги в механизм сервопривода неизбежно. Конечно можно сервопривод снять, разобрать и продуть воздухом все элементы, но как правило никто это не делает пока не заржавеет электро моторчик и сервопривод перестанет работать.

Устранить эту проблему можно, есть различные предложения от Кулибиных, как защитить сервопривод от попадание влаги внутрь механизма, их можно найти на различных ресурсах посвящённых квадро технике. Но всё же лучше не допускать что бы сервопривод китайского квадроцикла плавал в воде. Замена его не представляет особой сложности, но цена данного изделия очень кусается.
