Схема электрооборудования скутера CPI JP50 и JR50

Cхема подключения (распиновка) коммутатора скутера

В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.

Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.

Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.

Данный коммутатор после вскрытия.

Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.

«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.

Датчик — провод идущий с магнитоиндукционного датчика генератора.

160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.

12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

  1. Электронное 12В зажигание;
  2. Электрический стартер;
  3. Электронный тахометр на панели приборов.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

  1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
  2. Обеспечивает работу головного света и габаритов во время движения.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

  1. Скоростной режим;
  2. Обороты двигателя;
  3. Состояние заряда АКБ;
  4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

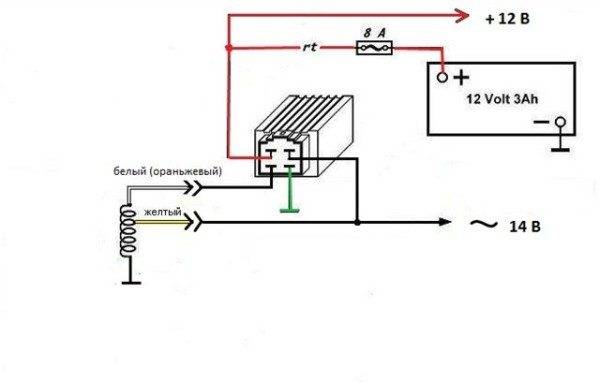

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Как подключить фару на питбайке

Для понимая озвучим, что в природе существует, всего два варианта как установить свет на питбайк. Какой из двух вариантов подходит для вас и зависит исключительно от того, есть ли на генераторе соответствующая проводка для запитывания света или нет. И так

  • Вариант 1. Из генератора выходит три провода, один из которых изолирован. Пример — это Zongshen 160, на генераторе этого мотоцикла обмотка отсутствует. Выход-ставим генератор с обмоткой для возможности подключения света.
  • Вариант 2. Из генератора выходит 6 проводов и три из которых изолированы. Примером такого расклада будет Lifan 140. На этом генераторе есть обмотка для запитывания света. Установка света на питбайк с таким мотором займет 2-3 часа, если следовать инструкции.

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Регулируем бесконтактную систему зажигания

Бесконтактная система работает посредством датчика, коммутатора, первичной и вторичной обмоток зажигания. Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение. Его цель – разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы:

  • Разбираем картер в соответствии с техническим описанием для вашего авто.
  • На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
  • Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
  • Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.

Важно проследить, чтобы два из трех отверстий шестерни под цепь были на уровне цилиндра, а оставшееся – над плоскостью, в которой находится цилиндр и упомянутые дырки. На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде

Нужно просто попробовать выставить зажигание

Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Скутер из чего состоит

Размеры ремней вариатора скутера Размеры ремней популярных скутеров (Honda, Yamaha, Kymso и тд.)

Двигатели на Китайских скутерах

Статья-обзор двигателей, которые ставятся на китайские скутеры и мопеды, например двигатели 139QMB или 1P39QMB

Топливная система скутера

Устройство и основные узлы топливной системы 4Т скутера.

Редуктор скутера — устройство

Редуктор — механизм, передающий и преобразующий вращающий момент, с одной или более механическими передачами. Устройство редуктора скутера.

Принцип работы четырехтактного двигателя скутера

Устройство четырехтактного двигателя скутера, а также его плюсы.

Устройство карбюратора скутера

Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой. Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок. Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры.

Коленчатый вал скутера — устройство

Коленвал после тюнинга других компонентов двигателя (поршевой, коммутатора и др.) необходимо заменить на более усилинный (тюнингованный). Дело в том, что при тюнинге двигателя увеличивается мощность и обороты двигателя, а значит и увеличивается нагрузка на коленвал, большая нагрузка на стандартный коленвал недопустима! Это может повлечь за собой износ и «убийство»: подшипников, шатуна, самого вала, а это полный ремонт двигателя.

Устройство цепного привода скутера

Передача привода состоит из двух звездочек — ведущей и ведомой. Ведущая звездочка закреплена на барабане центробежного сцепления. Когда двигатель скутера работает на холостом ходу, барабан с ведущей звездой не связан с коленчатым валом. При повышении оборотов коленчатого вала двигателя, срабатывает сцепление, и крутящий момент пошёл на барабан сцепления и ведущую звездочку. Ведомая звездочка жестко закреплена на валу редуктора заднего колеса.

Когда-то, в качестве трансмиссий скутеров, называвшихся еще мотороллерами, преобладали механические коробки передач (от двух — до четырех ступеней). Они переключались поворотной левой рукояткой руля или по-мотоциклетному — рычагом под левой ногой. Главное отличие современного скутера от своих предшественников и мотоциклов — это отсутствие механической коробки передач. Ее функцию выполняет автоматическая трансмиссия — клиноременный вариатор.

Автоматических топливный кран

Устройство автоматического топливного крана (АТК)

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
