Холостой ход: особенности настройки

Настройка карбюратора Сузуки Сепия невозможна без использования холостого хода. Он регулирует количество оборотов, где при закрученном винте увеличивается показатель оборотов и колесо самостоятельно крутиться без ручки газа. При откручивании винта холостого хода скутер станет заводиться лишь при добавлении оборотов ручкой газа. Настройку данного жиклера желательно проводить в последнюю очередь, то есть сначала настраиваем качество смеси, иглу в дроссельной заслонке, при необходимости винт воздуха, а после регулируем холостой ход.

Данная процедура может отличаться от тех, которые используют другие специалисты, но карбюратор Сузуки Сепия очень непредсказуемый, и поэтому ему нужен индивидуальный подход при настройке

С такой проблемой сталкивался, наверно, каждый владелец японской модели, поэтому важно научиться регулировать все жиклеры и вовремя проводить чистку карбюратора Mikuni

Примите за правило – настраивать карбюратор следует при неизменных остальных компонентах системы. Если вы поменяете глушитель, цилиндр, фильтр, то вы собьете настройки и все надо начинать заново. Настраивать карбюратор надо на прогретом двигателе.

— Первым шагом следует настраивать главный жиклер системы в режиме полного газа

— Вторым настраивают положение иглы золотника и размер трубки вентури в режиме 1/4 — 3/4 газа.

— Последним настраивают режим холостого хода регулировочными винтами и размером жиклера холостого хода.

Примечание: в большинстве случаев заводские настройки карбюраторов удовлетворяют потребностям тюнинга и регулировать необходимо только размер основного жиклера, положение иглы золотника и винт холостого хода/смесеобразования.

Примечание: В поплавковой камере большое значение имеет калибровка расположения поплавка. Для каждой модели карбюраторов существует необходимое значение где должен располагаться поплавок поэтому рекомендую быть осторожными и не сбить регулировку (путем варварского отгибания поплавка), которая может лежать в пределах одного миллиметра (обычно меряется в этом положении от края поплавковой камеры до края поплавка).

3.1 Настраиваем главный жиклер

Желательно брать больший жиклер и уменьшать настраивая.

— Если на полном газу вы открыли подсос и мощность/обороты упали, то главный жиклер надо уменьшить. Если из глушителя льется топливо, свеча вся в черном мокром нагаре, двигатель по звуку захлебывается – надо уменьшать жиклер.

— Если на полном газу открытие подсоса увеличивает обороты, мощность – надо увеличивать жиклер. В этом режиме бедной смеси двигатель зачастую работает как часики звонко и четко, но не долго J, свеча белая.

— При правильном жиклере свеча остается коричневой на полном газу и мотор работает ровно.

3.2 Настраиваем холостой ход

— Чтобы определиться с размером жиклера холостого хода, откройте газ медленно до 10% от полного. Обороты должны плавно увеличиться.

— Если обороты сначала упали, а потом вернулись к прежним – жиклер холостого хода мал

— Если мотор звучит как если бы вы использовали подсос (захлебывается) – жиклер велик (это также может быть вызвано слишком открытым винтом качества смеси или закрытым — количества воздуха).

3.2.1 Настраиваем винт качества смеси (если он есть — регулирует смесь топлива с воздухом)

— полностью и быстро закручиваем винт, выворачиваем на пол оборота. Мотор почти глохнет

— выкручиваем медленно винт, Обороты должны возрасти. Выкручиваем пока не достигнем максимальных оборотов

— Вкручиваем обратно на четверть оборота

— Выставляем нужные обороты холостого хода винтом холостого хода.

3.2.2 Настраиваем винт регулировки подачи воздуха (регулирует подачу только воздуха)

— выкручиваем его на 4-5 оборотов. Мотор почти глохнет.

— Начинаем закручивать винт обратно, обороты начнут расти. Продолжаем вкручивать пока обороты не достигнут максимума и не перестанут меняться.

— Выкручиваем на четверть оборота

— Выставляем нужные обороты холостого хода винтом холостого хода.

3.3 Настраиваем режим частично открытого газа

Это режим когда ручка газа открыта с 1/4 до 3/4 хода. Игла золотника и трубка вентури отвечают за смесеобразование в этом режиме.

— Если в режиме полного газа мотор работает хорошо, а при частично закрытой ручке начинает захлебываться, значит смесь богатая и надо понизить иглу (переместив застежку на игле на несколько рисок выше) и наоборот. Если же игла уже находится в крайней позиции, то надо либо брать другую иглу (более толстую для богатой смеси и тонкую для бедной), либо подбирать другую трубку вентури (вряд -ли вам это понадобиться потому как найти у нас иглы и трубки можно только под долгий заказ).

Сайт об автомобилях, мотоциклах, мопедах. Покупка, ремонт, обслуживание, юридические тонкости.

Suzuki AddressNew

Скутер снабжен системой блокировки центральной подножки во время стоянки. Suzuki Address New — отличный скутер для класса 50 сс. Немудрено, ведь есть точно такой же, только с мотором 110 сс. Максимальная скорость около 60 км/ч. Полноценная гидравлическая подвеска, колеса 12 радиуса, передний дисковый тормоз вселяют уверенность в безопасном передвижению по городу и за его пределами. Вилка четко глотает любые ухабы и выбоины, работа подвески сказывается на управляемости и плавности хода минимальным образом.

Двигатель обладает хорошей динамикой разгона, в тоже время трансмиссия настроена щадящее, поэтому Suzuki Address 50 New прощает ошибки в управлении. С моей точки зрения мотор слабоват для столь тяжелой рамы, хотя о вкусах не спорят — свои 60 Suzuki Address 50 New достигает легко и непринужденно. Скутер очень точно проходит повороты и лавирует между машин, у него достаточно прогрессивная для скутеров такого класса конструкция рамы и правильная развесовка.

Подседельная емкость очень большая и снабжена подсветкой. Кстати очень удобно, когда нужно что-то найти в багажнике. На Suzuki Address 50 New будет удобно людям любого роста и телосложения, объемный багажник позволит разместить все необходимое. Единственное, подвеска мне показалась достаточно жестко настроенной. Скутер снабжен системой блокировки центральной подножки во время стоянки.

Плюсы:

  • полноценно двухместный мопед,
  • отличная подвеска и управляемость,
  • хорошая и плавная динамика разгона,
  • высокая максимальная скорость

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Suzuki Address — руководство по обслуживанию и ремонту электрооборудования

Руководство Suzuki Alto. Эксплуатация, обслуживание, ремонт в фотографиях.

Suzuki Alto ремонт без проблем своими руками

$IMAGE1$ В книге «Руководство Suzuki Alto » приведены технические характеристики, операции по техническому обслуживанию, основные неисправности автомобиля и способы их устранения

Особое внимание уделено ремонту: — двигателя; — системы управления двигателем; — трансмиссии; — рулевого управления; — кузова; — электрооборудования

В отдельные разделы пособия входят инструкция по эксплуатации Suzuki Alto, моменты затяжки основных резьбовых соединений, перечень устанавливаемых на автомобиль подшипников качения и схемы электрооборудования (электросхемы) автомобиля Suzuki Alto.

Книга «Руководство Suzuki Alto . Эксплуатация, обслуживание, ремонт” предназначена для владельцев автомобилей Suzuki Alto , работников СТО и автосервисов.

Руководство Suzuki Alto . Эксплуатация, обслуживание, ремонт.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ.

Эксплуатация автомобиля Suzuki Alto. Техническое обслуживание автомобиля . Замена масла в коробке передач Suzuki Alto . Замена тормозной жидкости и прокачка тормозов Suzuki Alto. Замена тормозных колодок. Замена охлаждающей жидкости. Особенности пуска двигателя Suzuki Alto. Проверка состояния и замена свечей зажигания. Регулировка клапанов. Suzuki Alto замена зеркал

2. КОМПЛЕКСНАЯ СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (СИСТЕМА ВПРЫСКА ТОПЛИВА) Suzuki Alto.

Система зажигания Suzuki Alto Диагностика системы управления двигателем. Возможные неисправности системы впрыска топлива их причины и методы устранения. Коды неисправностей в системах управления двигателем Бензин и дизель Suzuki Alto

3. ДВИГАТЕЛИ АВТОМОБИЛЯ Suzuki Alto.

Описание конструкции двигателей Suzuki Alto Основные неисправности двигателя, их причины и способы устранения. Снятие, разборка, сборка и установка двигателя Suzuki Alto.

4. ТРАНСМИССИЯ Suzuki Alto.

Сцепление. Коробка передач. Основные неисправности коробки передач, их причины и способы устранения. Снятие коробки передач и замена сцепления. Шарнирные валы (полуоси) Suzuki Alto.

5. ХОДОВАЯ ЧАСТЬ Suzuki Alto. Передняя подвеска. Задняя подвеска . Колеса и шины Suzuki Alto.

6.Тормозная система Suzuki Alto.

Снятие тормозного суппорта и диска. Проточка тормозных дисков. Регулировка стояночного тормоза («ручника»).

7. Рулевое управление Suzuki Alto.

6. ЭЛЕКТРООБОРУДОВАНИЕ Suzuki Alto

Система пуска, зарядки и других систем Suzuki Alto . Генератор Suzuki Alto . Неисправности генератора и способы устранения. Стартер Suzuki Alto . Неисправности стартера и способы их устранения. Предохранители и реле. Распиновка и самодиагностика Suzuki Alto

7. КУЗОВ, СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ.

Ремонт кузова Suzuki Alto Снятие бампера. Замена крыльев. Снятие стекла. Снятие и установка замка двери Suzuki Alto.

Альбом электрических схем.

Жгуты и схемы электропроводки Suzuki Alto . Таблица соединений жгута панели приборов. Электрические разъемы Suzuki Alto . Схема расположения подшипников качения, устанавливаемых на автомобили Suzuki Alto Подшипники качения, устанавливаемые на автомобили Suzuki Alto Манжеты уплотнительные (сальники), устанавливаемых на автомобили Suzuki Alto

Мануалы к скутерам

или скутеры и как с ними бороться.

Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего

Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт

Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт

Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A

Электрика Honda DIO gif

Электрика Honda Takty tiff

Электрика Honda Lead gif

Коммутатор Honda Dio Fit gif

Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif

Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт

Yamaha Cute tiff Инструкция пользователя Yamaha Cute

Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс

Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125

Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ

Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт

Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50

Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s

Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100

Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001

Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125

Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity

Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103

Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five

Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo

Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD

Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro

Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109

Honling pdf Ремонт и обслуживание скутеров Хонлинг

Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S

Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R

Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB

Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D

Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей

голоса

Рейтинг статьи

Популярное на сайте

17 дек

Автоновости

4 552

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

24 дек

Ремонт Электроника и оборудование

4 281

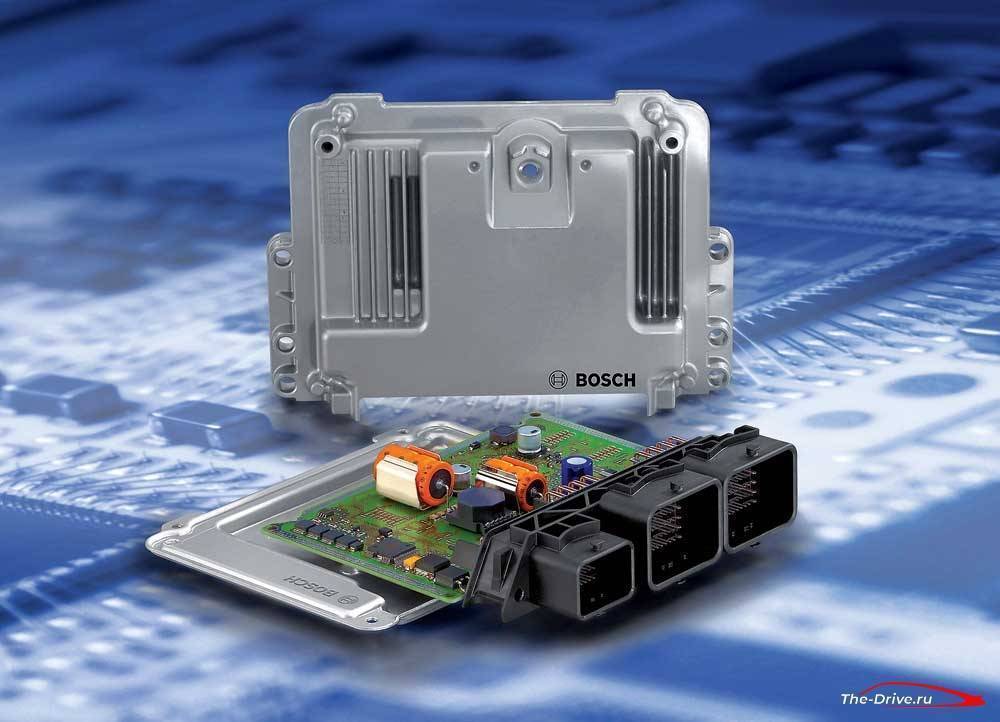

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

19 авг

Статьи Двигатель и его компоненты

3 609

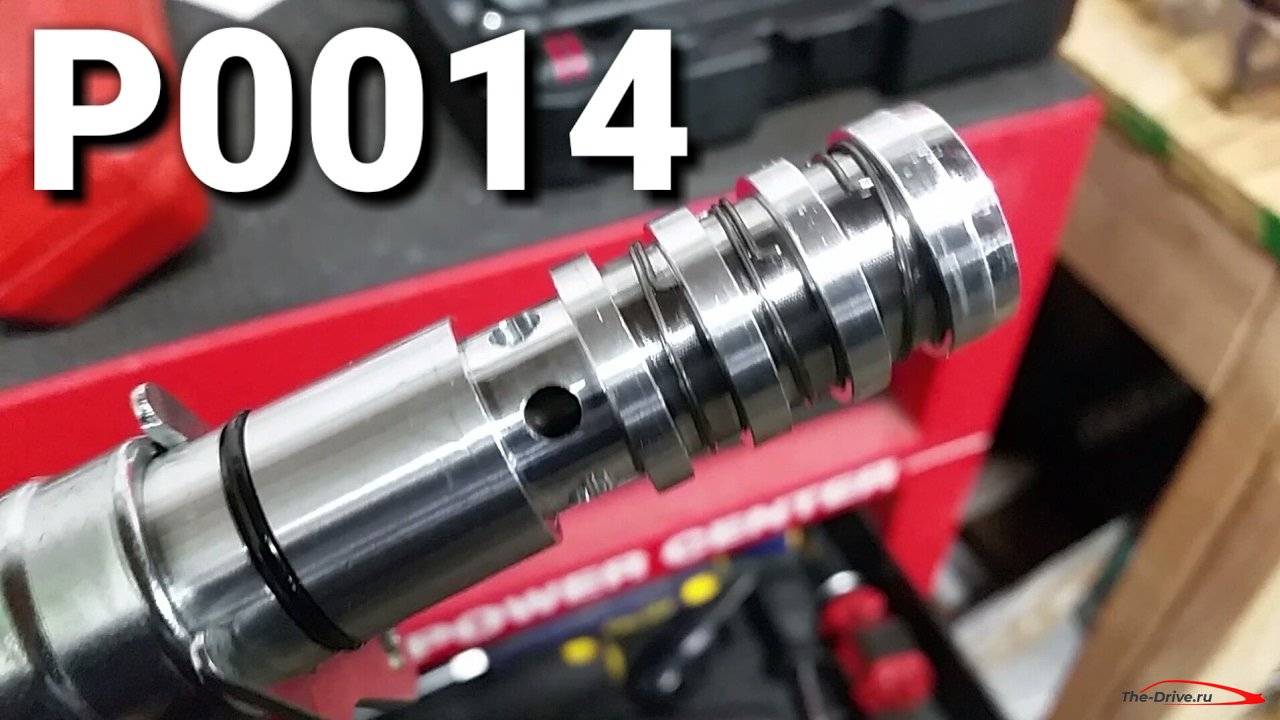

Код ошибки P0014 (симптомы, причины и способы устранения)
