Технические характеристики
Средний класс модели ИЖ Планета 2 подтверждается как характеристиками двигателя, так и габаритными размерами байка, которые составляют:
Сухая масса мотоцикла равна 155-ти килограммам, а типоразмер колёс — 3,25-19.
Конструктивные особенности
В своё время ИЖ Планета 2 обладал весьма современными параметрами.
«Сердцем» мотоцикла служил двухтактный одноцилиндровый 346-кубовый двигатель с воздушным охлаждением, мощность которого достигала 15 лошадиных сил (4,2-4,6 тыс. об/мин).
Работает такой агрегат на топливной смеси из бензина и масла, которая самотёком поступает из 18-литрового бака.
Тормозная система — барабанная. Коробка передач представлена двухходовой четырёхступенчатой конструкцией, передающей вращение на заднее колесо посредством цепи.
Мягкость движения обеспечивается оригинальной системой амортизации:
Как уже упоминалось, рама Планета 2 представляет собой цельнометаллическую трубчатую конструкцию.
Глубокие крылья мотоцикла также изготовлены их металла, поскольку пластик тогда практически не применялся.
Подробную информацию о силовом агрегате ИЖ Планета 2 можно найти в следующей таблице.
| Технические характеристики мотоцикла ИЖ Планета 2 | |
| Мотор | Бензиновый |
| Рабочий объём | 346 см 3 |
| Диаметр и ход цилиндра | 72х85 мм |
| Сжатие | 6,7-7,0 |
| Топливо | Бензина с маслом (25:1) |
| Зажигание | Батарейное |
| Максимальная мощность | 15,5 лошадиных сил |
| Максимальная скорость | 105 км/час |
| Расход топлива | 5,5 литра (на трассе) |
Одна из самых примечательных моделей отечественного мотопрома — ИЖ Юнкер, обзор и характеристики модели.
Модель этого отечественного мотоцикла была разработана в 1974 году, и на тот момент представляла собой уникальную концепцию.
Ремонт и тюнинг
Ремонтировать мотоцикл несложно, а вот перед тем, как удариться в тюнинг, стоит крепко задуматься. Возможно, стоит восстановить старенький байк вместо того, чтобы заниматься попытками довести его до современных стандартов?
Ремонт
Мототехника Иж всегда славилась ремонтопригодность. Модель п3 не является исключением из правила — починить в ней можно всё, и никаких специальных инструментов для этого не требуется.
Запчасти
Спустя тридцать пять лет после снятия модели с производства проблем с запчастями по-прежнему нет. Многие детали подходят от других мотоциклов Иж, и самих п3 успели выпустить более миллиона экземпляров, так что доноров хватает.
Тюнинг
Многие владельцы сводят тюнинг Иж п3 к замене некоторых узлов на более современные и надёжные. Донором нередко выступает Иж п5, благодаря совместимости деталей и их доступности в продаже. Штатный карбюратор, требующий частых регулировок, тоже иногда меняется на какой-нибудь недорогой современный аналог.
Сборка и разборка
Прежде чем задумываться о мощности, необходимо разобраться в техническом обслуживании мотоцикла. Зачастую, гоняясь за скоростью и внешним видом, владельцы забывают об элементарных правилах эксплуатации своего любимца. Вследствие халатности, и не только, возникают различного рода поломки. Устранение проблем можно выполнить самостоятельно. Учитывая, что разборка и сборка двигателя ИЖ Планета 5 очень просты, их можно выполнить в домашних условиях. Тем не менее, рекомендуется прибегнуть к созданной заводом книге по эксплуатации и техническому обслуживанию мотоцикла.
Бывают случаи, когда книга техобслуживания была давно утеряна, или вовсе не получена при покупке. В таком случае вот простой порядок разборки двигателя:
Следует учесть, что чем чище будет ваше рабочее место, тем лучше будет произведен ремонт, поскольку грязь, попавшая внутрь двигателя, может затруднить его работу и даже стать причиной очередной поломки. Не поленитесь перед работой хорошо отмыть мотор.
Записывайте, либо отмечайте ход своих действий. Это поможет при сборке. Группируйте детали в порядке их разбора и комплектуйте по расположению. Чем организованней будет процесс разборки, тем быстрее вы соберете двигатель ИЖ Планета 5, технические характеристики которого вновь станут радовать вас.
Итак, первым делом необходимо снять трубку выпуска
Удобнее всего будет не откручивать ее полностью, а только со стороны двигателя и привязать к устойчивой детали.
Теперь приступите к снятию крышки цилиндров, закрепленной на четыре болта и сами цилиндры, осторожно, не повредите прокладки. Повреждение прокладок приведет к нарушению давления и компрессии двигателя.
Снимите трубку на чехле цепи.
Выбейте передний палец укрепляющий двигатель
Выбивайте аккуратно, погнутая деталь обратно не залезет.
Теперь приступайте к креплениям двигателя. Отверните все гайки и болты с задней части двигателя.
Когда двигатель не закреплен, убираем его в сторону, на устойчивую поверхность. На поддоне расположены семь болтов, их необходимо открутить. После аккуратно снимите поддон. Снимите пластину выносящего маховика и прокладку, зафиксируйте двигатель. Зафиксировать двигатель лучше на верстаке, если его нет, то массивный стол подойдет.
Переходим к выносящему маховику. Чтобы ослабить болт, крепящий маховик, понадобятся торцевой ключ и длинная прочная монтировка. Резьба на шляпке довольно мягкая, если переусердствовать – можно сорвать.
Затем разделяем половинки поддона. Они еще понадобятся, так что не убираем их в «дальний угол».
Теперь переходим к выносящему маховику и шпону. Они снимаются просто, особых навыков не требуют.
Запомнив места расположения регулировочных шайб, последовательно выньте передний, задний и копирный валы.
Переходим к крышкам кривошипных камер. Вывернув шпильки аккуратно снимаем крышки и кольца.
Затем снова необходимо вернуться к поддону. Выньте коленчатые валы из его половинок.
Дальше снимите подшипники половинок картера. Открутите обойму и винты с сальником коленчатого вала.
И последний шаг. Снимите установочные кольца и выбейте сальники. Сборка осуществляется в обратном порядке, но необходимо закручивать болты и шпильке с определенными усилиями. В остальном не должно возникнуть вопросов о том, как собрать двигатель ИЖ Планета 5.
2 Приступая к модернизации…
Начиная процесс модификации отдельных элементов и всего Иж Планета 5 в целом, стоит осознать, что работа будет сложной и длительной. Опять же, это не иностранные байки, для тюнинга которых завод-производитель заранее создал готовые комплекты и детали. Для улучшения отечественного мото можно выбрать 2 варианта – улучшение внешнего вида или повышение технических характеристик.
Тюнинг мотоцикла
В большинстве случаев владельцев Планета 5 интересует именно стайлинг мотоцикла
Первое, на что требуется обратить внимание – это глушитель. Потратив несколько часов времени на поиски в интернете, или посетив ближайший авторынок, можно отыскать комплект хромированных труб и насадок
Демонтаж штатных “банок” и установка новых стальных деталей существенно облегчит агрегат, сделав работу двигателя более стабильной. Улучшится и работа выхлопной системы, которая не будет “захлебываться” при перегреве мотора при езде по бездорожью.
С целью улучшения хода заднего колеса можно установить более длинные амортизаторы. Они поднимут заднюю часть Планета 5, что уменьшит давление на бензобак и двигатель. Наряду с этим придется провести балансировку колес мотоцикла.
Установка длинных амортизаторов
Помимо этого, среди народных умельцев распространены и такие методы стайлинга Иж:
- монтаж двусторонних дуг – они защитят мотоцикл и водителя при падении;
- установка ксенона – поможет лучше осветить дорогу и сделает мото заметным в ночное время суток или туман;
- замена штатных поворотников – монтаж вместо устаревших круглых современных прямоугольных деталей;
- установка нового ветрового стекла. Данный метод самый популярный среди владельцев Иж Планета 5, так как при замене одной детали полностью меняется внешний вид мотоцикла;
- увеличение высоты переднего крыла, что придаст агрегату более спортивный внешний вид;
- замена штатных покрышек на более современные и яркие элементы.
Все вышеперечисленные способы модернизации отечественной модели мотоцикла в корне поменяют его внешний вид. Однако, прежде чем приступать к работе, хорошенько подумайте, какие детали вы хотите оставить, а какие требует замены.
Кафе рейсер
Стиль во многом повторяет предыдущий, ведь заключается на придании мотоциклу внешнего вида, схожего с Британскими моделями 60-70-х годов. Отличительной особенностью таких мотоциклов является особая форма сидения и хвостовины. Для нашей модели из переделок придется поработать над задней частью и заменить бак на более обтекаемый. Также придется изменить ряд деталей в целом, это:
- круглые зеркала;
- один круглый прибор вместо панели;
- монохромный, неяркий окрас основных элементов;
- отсутствие наклеек;
- обилие хромированных деталей (ножки переключателей, поворотники, возможно крылья).
Технические характеристики.
Серийная Планета 5 имела следующие основные характеристики:
- база – 1,45 м;
- рама – сварная, трубчатая;
- размеры;
- Длина – 2,20 м,
- Ширина – 0,81 м,
- Высота – 1,20 м,
- масса – 160 кг;
- максимальная нагрузка – 175 кг;
- двигатель – двухтактный одноцилиндровый;
- вариант охлаждения – воздушный;
- диаметр цилиндра – 72 мм;
- рабочий объем – 345 куб. см
- мощность двигателя > – 22,0, л.с.;
- максимальная скорость – 120 км/ч;
- расход топлива – 5,0 л (90 км/ч)
- соотношение смеси масла и бензина (А 76) – 1/30;
- напряжение АКБ – 12 вольт;
- сцепление – многодисковое;
- коробка передач – четырехступенчатая.
Данные параметры и показатели двигателя обеспечивали мотоциклу высокие тяговых характеристики на малых оборотах, что позволяло осуществлять уверенное движение, прежде всего на сельских дорогах.
Тюнинг мотоцикла ИЖ Планета-5
Модель мотоцикла ИЖ Планета-5 выпускалась Ижевским машиностроительным заводом с 1987 по 2008 год. Она представляет собой один из наиболее удачных образцов отечественной мотопромышленности. ИЖ Планета-5 объединила в себе все наработки, полученные при эксплуатации предыдущих моделей, в том числе ИЖ Юпитер и ИЖ Планета Спорт.
Благодаря этому Планета-5 все еще популярна у отечественных мотолюбителей. Мотоцикл ценят за его внешний вид – посадка седла, щитки и бак смотрятся действительно стильно.
ИЖ Планета имеет неплохие технические характеристики: двухтактный одноцилиндровый двигатель, мощностью в 22 лошадиные силы, экономный расход топлива – 5 л при скорости 90 км/ч, система воздушного охлаждения, высокая тяга на сравнительно малых оборотах – все это делает Планету-5 вполне достойным мотоциклом даже в наши дни.
Планета-5 может развивать скорость до 120 км/ч и отлично справляется с бездорожьем. Это модель полюбилась мотоциклистам еще и потому, что она очень проста в обслуживании.
Отечественные байкеры не всегда могут позволить себе заплатить несколько десятков тысяч долларов за «Харлей-Дэвидсон», а Планету-5 с пробегом можно приобрести за несколько сотен и, приложив некоторые усилия, превратить ее во вполне достойный байк. “Планета” – отличный выбор для тех, кто не гонится за престижем, а ценит в мотоциклах прежде всего мощность и надежность.
Сделать тюнинг ИЖ своими руками совершенно реально. Для этого нужны лишь некоторый опыт работы с мотоциклами и технические навыки. Существует много способов улучшить как внешний вид Планеты, так и ее технические показатели. Остановимся на некоторых из них.
Установка цилиндропоршневой группы
Пока герметик не высох — крышку КПП снимать не желательно, спешка в этом деле не к чему. Лучше не торопить события и пока сохнет герметик — установить цилиндр.

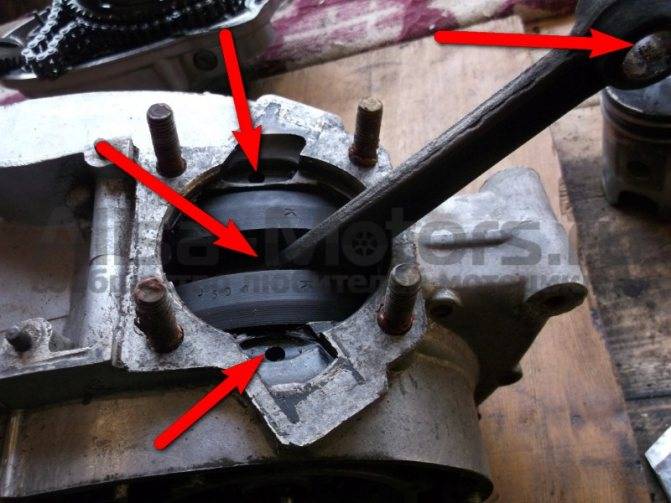

Закапываем немного моторного масла:
- в верхнею головку шатуна
- нижнею головку шатуна
- в оба масляных канала кривошипной камеры
Для улучшения смазки в бобышках поршня желательно просверлить отверстия. Но можно и не сверлить — зависит от вашего желания.
Устанавливаем в бобышку стопорное кольцо поршневого пальца. Перед установкой — стопрное кольцо желательно немного разогнуть и обязательно после установки проверить как оно село:
- Если стопорное кольцо будет болтаться — разогните его или замените на новое
- Если стопорное кольцо ляжет не всей плоскостью — замените его на новое
Нагреваем феном поршень и при помощи оправки забиваем палец в поршень так, чтобы он вышел внутрь не более чем на 5-6мм.
Ищем на днище поршня метку в виде стрелки.
Ориентируем поршень стрелкой к выпускному окну цилиндра («на выхлоп»), надеваем поршень на шатун, забиваем поршневой палец и устанавливаем второе стопорное кольцо.
Вставляем в цилиндр кольца и замеряем щупом зазор между замками:
- Если зазор будет меньше 0,3—0,45 — подточите замки колец надфилем
- Если зазор будет больше 0,3—0,45 — ставьте новые кольца, если не поможет — растачивайте цилиндр в ремонтный размер
Для улучшения притираемости колец и снижения шума от работы двигателя на кромках колец желательно снять фаски. Если охота позаморачиватся: положите кольцо на ровную поверхность и надфилем немного скруглите кромки.
Одеваем кольца на поршень, заливаем поршень с кольцами маслом, устанавливаем прокладку под цилиндр (желательно на герметик), стягиваем кольца хомутом. Хомут вырезаем из жести и из этой же жести сгибаем скобу, которой мы будем его фиксировать.
После того как кольца зайдут в цилиндр — расстегиваем хомут, осаживаем цилиндр и прикручиваем его к картеру.
Проворачиваем несколько раз коленчатый вал и если поршень будет ходить в цилиндре легко и без скрежета — опускаем его немного вниз, наливаем в цилиндр немного моторного масла, устанавливаем на цилиндр новую прокладку и прикручиваем головку.

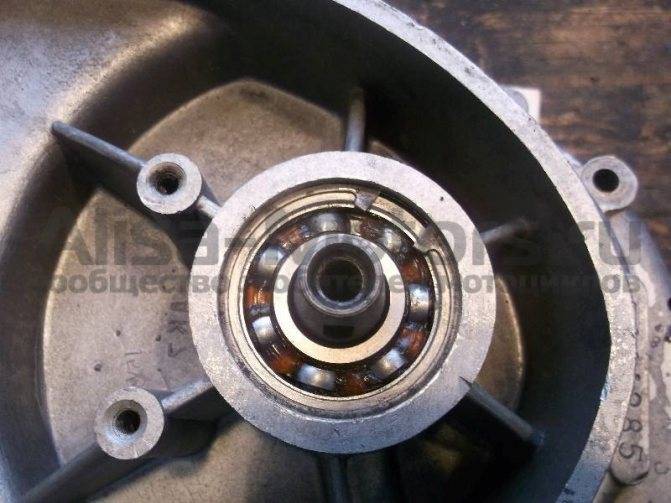

Устанавливаем на свое место дополнительный опорный подшипник коленчатого вала, сверху ложем необходимое количество регулировочных шайб и фиксируем его стопорным кольцом. Регулировочные шайбы должны обеспечивать осевой люфт коленчатого вала в пределах 0,1мм.
Перед установкой закрытые подшипники нужно обязательно открыть! Сюда идет обычный 304.
С другой стороны коленчатого вала устанавливаем фланец с коренным сальником
Обратите внимание на масляный канал по которому масло поступает к правому коренному подшипнику коленчатого вала. По старой «доброй» колхозной традиции этот канал замазывают герметиком и смазка подшипника прекращается
Во избежание этой неприятности — ставьте фланец на сухую без герметика и будет все пучком.
После того как высохнет герметик можно приступать к регулировке и сборке коробки переключения передач и ставить на место корзину сцепления.
Номера подшипников и сальников двигателя мотоцикла Иж-планета 2, 3, 4 и пятой модели.
- Коренные подшипники коленчатого вала 2505к
- Дополнительный опорный подшипник коленчатого вала 304
- Правый сальник ИЖ-ю сб. 1-48-3
- Левый коренной сальник ИЖ-ю сб. 1-50
В этом сарае мотоцикл простоял 38 лет
0 Коляска хранилась в перевернутом виде: чтобы не занимать много места Данный аппарат в свое время государство выделило одному леснику в Черкасской области — для объезда территорий лесного хозяйства. Однако, для этих целей у него уже был более старый Иж Юпитер-2 в неплохом состоянии, поэтому человек решил поберечь новую технику до лучших времен и на долгие годы запер его в сухом сарае. Его даже на учет в ГАИ не поставили!
В этом сарае мотоцикл и простоял аж до 2014-го года, когда внук владельца решил все-таки достать из под завалов хлама советскую технику, которая за 38 лет уже успела стать раритетом. А тем более в таком состоянии!
Пробег на спидометре — 3 километра, причем он зафиксирован в сопроводительной документации, которая шла с мотоциклом. Эти километры он проехал еще по заводскому полигону: тестовая обкатка для выявления брака и дефектов сборки.
Источник
Сборка половинок картера
Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.
Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.
Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.
Ретро стиль
Сейчас активно развивается мода на старые и старинные автомобили и мотоциклы. Модели 30 – 50 летней давности находятся в сараях и дальних селах, чтобы затем привести их в первозданный вид. Идея такого стиля – полное или частичное восстановление мотоцикла до заводского вида. Чем ближе и качественней произведена работа, тем лучше смотрится тюнинг ИЖ Планета 5 своими руками фото:
Не думайте, что это так просто, ведь даже на такую, относительно свежую, модель найти оригинальные запчасти становится все сложней. Особенно дороги хрупкие приборные панели, оригинальные кофры и немятые бензобаки. За этими деталями придется поохотится. Очень дорого обойдется восстановление советского хрома и окраска всех сколов и царапин. Такой стиль подойдет истинным ценителям марки и тем, кто предпочитает проводить часы и дни в гараже.
Улучшение технических характеристик
Двигатель Планеты-5 удобен для обработки. Разумеется, владельцам всегда хочется увеличить мощность. Для этого стоит перепрессовать коленвал, поменять оригинальные подшипники на подшипники от вторичного вала Явы.
При разборке стоит посеребрить верхнее кольцо и нижний сепаратор. После тюнинга двигателя его ресурс сокращается. Так что если вы используете мотоцикл для езды с обычной скоростью, не стоит ничего менять в двигателе, так как это сильно сокращает срок службы покрышек и заднего сцепления.
Для увеличения объема цилиндра следует срезать его верхнюю часть и расточить гильзу до 76 мм. После прокачки двигателя, Планета может разгоняться до 160 км/ч.
Заводское сцепление ИЖ Планеты-5 неплохо справляется с обычными нагрузками. Если вы ездите много, а водите агрессивно – стоит задуматься над заменой сцепления. При повышенной нагрузке из строя быстро выходят диски, поэтому стоит заменить один из них на утолщенный металлический. Это приведет к более сильному сжатию пружин, при котором не будет проскальзывания и сцепление будет выжиматься тяжелее.
Продвинутые механики могут поменять систему наддува. Производя тюнинг мотоцикла ИЖ Планета, не забудьте заменить воздухофильтр на заграничный. Качественная очистка воздуха увеличит мощность вашего “железного коня” и не позволит двигателю перегреться.
Смазка поршня усилит трение боковой стенки о зеркало цилиндра.
Таким образом, потратив некоторое количество времени и средств на тюнинг мотоцикла ИЖ Планета-5, вы получите отличного “железного друга”. “Планета” изначально имеет хорошие технические характеристики – отличную тягу, высокую мощность, устойчивость к любым видам дорог.
Добавьте к этому приемлемую цену, легкость в обслуживании и доступность необходимых деталей, плюс ваши умения и фантазию – и вы получите мотоцикл, который долгие годы будет верой и правдой служить вам в условиях российского бездорожья.
Источник
Метки: самодельный глушитель планета 5
Комментарии 29
и чё как звук где видео?!
да видео нет, звук, малость чётче родного да погромче)
без обид но видон у этого трыньчика прсто кашмарный
ну а как если ему уже 20 лет, корешь весной хочет его под чоппер переделать, буду помогать, по мере возможности выкладывать фото
вот мы с кентом собрали из кучи мусора!=))в руки к нам попала рама на колёсах ржавый бак и мотор в мешке без цылиндра и колене вала=)))
ну я первый тогда и смотрел)
блин а я думаю почему и когда я подписался на эту дивятку=)))
плюсую к коллегам. Резонатор на 2Т вещь важная и его надо просчитывать.
кроме вида — натуральная глупость.В старых журналах мото, номер не помню, была статья о расчёте резонатора двухтактника, советую поискать эту статью.
на 5 планету сварной резонатор должен быть 1,5 метра длинной в идеале) но как его туда засунуть другой вопрос поэтому не стоит трогать ему было сток глушак)
да это просто изменение вида и не более, кореш сказал я сделал. я планирую на минск резонатор на верх выводить как на кроссе, вот там подумаем!
тяги там никакой, почитай теорию 2х тактного двигателя
согласен, 2-х тактному мотору нужен настроенный резонатор, который расчитывается под определённый мотор. Даже родной у П5 был более менее… Какой сейчас расход?)))
правильно говоришь, я в свое время занимался форсировкой советской мото техники, даже сейчас валящий юпитер стоит в гараже)))
Ну как бэ только форма изменилась и вероятно звук. Тяга скорее упала.
тяга в плюсе) так как ракетка обрезана и выпуск в 2 раза легче
Не путай с четырёхтактником. Тут эффект обратный.
я делал так как мне накидал в двух словах друг)
Не путай с четырёхтактником. Тут эффект обратный.
я не пойму никак, кто то говорит что 2-тактники без глушака хуже. почему не вкуриваю. ведь выход свободный, проще камеру освободить. расскажи пожалст.
Слабые места и недостатки двигателя ИЖ-П5 мотоцикла ИЖ Планета 5
Почему перестали выпускать в России мотоцикл «ИЖ Планета»? Как ни странно, Ковровский машиностроительный завод имени Дектярева (ЗИД), а также бывший советский, ныне белорусский Минский мотоциклетный завод и по настоящее время поставляют на рынок свои мотоциклы. Что касается Ижевского машиностроительного завода выпускающего мотоциклы ИЖ (Планета, Планета-Спорт, Юпитер), то последняя серийная партия мотоциклов была выпущена в 2008 году, тогда в связи с трудностями возникшими из-за экономического кризиса производство мотоциклов ИЖ было свернуто. А жаль, ведь можно было и со стороны государства помощь заводу оказать. У Ижмаша на тот момент в работе было множество опытных конструкторских разработок перспективных мотоциклов, как с двухтактными двигателями, так и с четырехтактными. Очень много у меня позитивных воспоминаний связанных с мотоциклами ИЖ «Планета-3» и «Планета-5«.
Любая модель мотоцикла начиная с Планеты-2 по проходимости задавала форы Юпитерам, старым или новым не важно. Он разве, что не плавал, на нём хоть в тайгу или в лес, на рыбалку или охоту
Очень надежная «рабочая лошадка» имеющий тягу как у трактора и чего только на нем мы с отцом не перевозили. Купили его в 1989 г и по настоящее время отец ездит на нем, а выглядит он как новый и радует сердце исправной работой. Мотоциклы Планета, даже самые старые его модели и сейчас продолжают исправно и надежно служить своим хозяевам, несмотря на остановку производства на рынке нет проблем с запасными частями для ремонта, а запасу ремонтопригодности нет предела. В этой статье рассмотрим силовой агрегат ИЖ-П5 мотоцикла «ИЖ Планета 5», а если точнее его техническую характеристику, слабые места и недостатки. Силовой агрегат Иж-П5 отличается от ИЖ-П4 20 л.с. предыдущей модели мотоцикла «ИЖ Планеты-4» увеличенной на 2 л.с. мощностью, большей степенью сжатия и головкой двигателя, у 4-ой модели она под две выхлопные трубы, у 5-ой под одну. Коробки передач различаются по количеству зубьев на шестернях, соответственно и передаточными отношениями. Коробки передач взаимозаменяемые.
Изготовление резонатора на яву 350 638
Размеры частей резонатора рассчитанного для разных диапазонов оборотов мотоцикла JAWA 638
Программа для расчета резонаторов на яву и др скачать
1 способ. Более трудоемкий – укоротить колено по расчетной его длине, а прямой конус сделать изогнутым, разделив его на мелкие конусы. Фото резонатора ниже:
2 способ. Менее трудоемкий – укорачиваем колено так, чтобы к нему можно было присоединить прямой конус. Затем делаем несколько продольных разрезов от конца колена до того места, где должно заканчиваться рассчитанное колено.
Разрезанные части необходимо расширишь так, чтобы они являлись началом прямого конуса. Также придется вырезать «латки» для соединения разрезанных частей. Фото резонатора ниже:
Сделать развертку металла можно при помощи программы setup-cone. Скачать
Иж планета спорт характеристика
Мотоцикл Иж Планета спорт начали выпускать в 1973 году, на Ижевском заводе. Это был первый советский спортивный мотоцикл, который стали выпускать серийно. Мотоцикл был снят с производства в 1984 году. Он экспортировался во многие соц. страны, и обладал на то время довольно высокому уровню качества.
На мотоцикле было применено много оригинальных технических решений, в том числе на первых мотоциклах Иж планета спорт была система раздельной смазки двигателя. Кстати здесь она была применена впервые в СССР. На мотоцикле применялись импортные комплектующие, например карбюратор был японский Микуни, что позволило иж планете спорт иметь технические характеристики даже лучшие, чем у популярной тогда Ява 634. Лучшими были удельная мощность:237 л.с. на тонну, динамика: разгон до 100 км/час за 11 секунд. Также на первых мотоциклах японским было также электрооборудование. Поздние выпуски мотоцикла стали оснащать уже карбюраторами К-62М, из –за чего технические характеристики мотоцикла иж планета спорт снизились. Уменьшилась до28 л.с. мощность двигателя. Отличить старые выпуски мотоцикла от новых можно по изогнутой выхлопной трубе, форме заднего фонаря и амортизаторам.
Часто сравнивают мотоцикл иж планета спорт с техническими характеристиками мотоцикла Ява 350. Они различаются даже при запуске двигателя. Ява всегда заводились легко, у ижа проблем при запуске было больше, в чем они конечно проигрывали Явам. Но в разгонной динамике и максимальной скорости равного серийного мотоцикла в СССР тогда не было. Для сравнения максимальная скорость «Иж ПС» до 140 км/час, тогда как Ява по паспорту 120 км/час. Сказывалось то, что иж планета спорт был легче на30 килограммов, при моторе, который был мощнее на 10 л.с.
Мотоцикл иж планета спорт технические характеристики:
| База мотоцикла | 1350 (1390) мм |
| Длина | 2050 (2070) мм |
| Ширина | 730 (810) мм |
| Высота | 1100 (1150) мм |
| Дорожный просвет | 145 (135) мм |
| Сухая масса | 135 (145) кг |
| Максимальная скорость | 140 (130) км/ч |
| Расход топлива: | |
| при скорости 60 км/ч | 3,5 л/100 км |
| при скорости 100 км/ч | 6,5 л/100 км |
| Время разгона до 100 км/ч | 11 сек |
| Тормозной путь со скорости 60 км/час | 12 м |
| Запас хода | около 400 км |
| Тип двигателя | двухтактный, с трехканальной продувкой |
| Число цилиндров | 1 |
| Диаметр цилиндра | 76 мм |
| Ход поршня | 75 мм |
| Рабочий объем | 340 куб.см |
| Степень сжатия | 9,5-10,5 (8,7-9,2) |
| Номинальная мощность двигателя при 5600-6700 об/мин | 32 (28) л.с. |
| Крутящий момент двигателя при 5200-5800 об/мин | |
| Система смазки | раздельная (совместно с топливом 1:25) |
| Система охлаждения | потоком встречного воздуха |
| Воздушный фильтр | сухой, с бумажным элементом |
| Карбюратор | “Микуни” (К-62М) |
| Диаметр диффузора | 32 мм |
| Производительность главного жиклера | 190 куб.см/м |
| Первичная передача | косозубыми шестернями |
| Сцепление | многодисковое в масляной ванне |
| Коробка передач | четырехступенчатая |
| Переключение | ножное |
| Задняя передача | открытая, втулочно-роликовой цепью |
| Передаточное число первичной передачи | 2,18 |
| Передаточное число задней передачи | 2,47 |
| Передаточные числа коробки: | |
| I передачи | 3,17 |
| II | 1,81 |
| III | 1,26 |
| IV | 1,0 |
| Рама | трубчатая, сварная, закрытая, термообработанная (!) |
| Передняя подвеска | бесштоковая телескопическая вилка |
| Ход подвески | 155 мм |
| Задняя подвеска | маятниковая |
| Ход подвески | 90 мм |
| Размеры шин: | |
| переднего колеса | 3,00-19? |
| заднего колеса | 3,50-18? |
| Тормоза | колодочные |
| Диаметр тормозного барабана: | |
| переднего колеса | 190 мм |
| заднего | 170 мм |
| Напряжение бортовой сети | 12 В |
| Генератор | ИЖ ГП-1, трехфазный, переменного тока |
| Напряжение генератора | 14 В |
| Мощность генератора | 100 Вт |
| Аккумуляторная батарея | 6МТС-9 |
| Регулятор напряжения | ИЖ РН-1 (БПВ 14-10) |
| Свеча зажигания | А-23 |
| Топливный бак | 14 л, бензин АИ-93 |
| Масляный бак | 1,5 л, масло МС-20 |
| Коробка передач | 0,8 л |
| Перо передней вилки | 0,2 л, МГП-10 |
| Амортизатор | 0,065 л, МГП-10 |
| Зазор между контактами прерывателя | 0,35-0,55 мм |
| Зазор между электродами свечи зажигания | 0,6-0,8 мм |
| Свободный ход рычага сцепления | 5-10 мм |
| Свободный ход рычага тормоза переднего колеса | 2-3 мм |
| Свободный ход рычага ножного тормоза | 10-15 мм |
| Опережение зажигания до ВМТ | 2,5-4,2 мм |
| Провисание цепи привода колеса | 20-25 мм |
| Давление в шинах: | |
| переднего колеса | 1,5 кГс/см2 |
| заднего без пассажира | 1,8 кГс/см2 |
| ——- с пассажиром | 2,0 кГс/см2 |
Примечание: технические характеристики в скобках для поздних выпусков.
В заключении, еще один материал по Иж Планете Спорт — видео тест-драйв, посмотрите очень интересно!
Здесь Вы можете пройти бесплатные тесты ПДД.
Ковровец К 175 — история одного мотоцикла.
Кроссовые мотоциклы Чезет
Военные мотоциклы фото
Мотоцикл Zongshen 200
3 Тюнинг Иж – вдогонку за Harley
Помимо различных методов изменения внешнего вида мото, владельцы Иж Планета 5 имеют широкие возможности по выполнению тюнинга своими руками. Чтобы понять, какие детали агрегата можно улучшить, рассмотрим каждую из них отдельно. Первое, что приходит на ум при модернизации отечественного мотоцикла – это тюнинг двигателя. Есть множество способов улучшить “сердце” Иж Планета 5.
Первый из них – это перепрессовка коленвала, которая увеличивает мощность мотора на 10–15 %. Еще одним распространенным методом модернизации двигателя является замена штатных подшипников на детали от вторичного вала “вечной” отечественной модели Ява 350. В процессе разборки необходимо посеребрить нижний сепаратор и верхнее кольцо мотора. Стоит отметить, что в результате такой операции ресурс выхлопной системы Иж Планета 5 существенно сокращается. Поэтому прибегать к данному методу улучшения двигателя мото нужно лишь тогда, когда агрегат будет использоваться на высоких скоростях.
Сцепление играет одну из ключевых ролей в конструкции Иж Планета 5. Для модернизации этой части мотоцикла необходимо заменить один из штатных дисков на более толстый элемент из металла. После этого пружины сцепления будут сжиматься более плотно, из-за чего педаль начнет выжиматься немного тяжелее. Данная операция существенно облегчит работу двигателя и других элементов.Замена штатного диска сцепления
Еще один метод повышения мощности мотоцикла – это тюнинг системы наддува. В ходе работы необходимо заменить штатный воздушный фильтр на импортный. Заодно можно почистить все прокладки, которые начнут пропускать больше воздуха, не давая двигателю перегреться. Кстати, таким же способом выполняется повышение характеристик системы наддува в мотоцикле Иж Юпитер 5.
Каждый из этих методов модернизации Иж Планета 5 легко выполнить своими руками. После тюнинга ваш мотоцикл станет на порядок мощнее, надежнее и долговечнее.
Мотоцикл «Планета-5»
Мотоцикл «Планета-5», производство которого начато в 1985 году и завершено в 2008, замечательно поддается тюнингу. Чаще проводят тюнинг экстерьера, некоторых агрегатов либо основных узлов. Чтобы сделать пятую «Планету» более резвой и проходимой (фактически переделать ИЖ «Планета-5» в кроссовый мотоцикл), убирают с рамы лишнее, чтоб уменьшить 180-килограммовый вес в снаряженном виде мотоцикла. Затем для его лучшего хода на заднее колесо ставят длинноходовые амортизаторы и заменяют переднюю вилку. Можно ее переставить с мотоцикла «Ява» с усиленным ходом. Естественно, меняют и крылья.
В двигателе кардинальных изменений не проводят. Для повышения ресурса коленчатого вала меняют родные подшипники от вторичного вала на «явовские». Качество и повышение ресурса дороговизну этих подшипников компенсируют.
Для мотоцикла ИЖ «Планета-5» тюнинг двигателя — это и увеличение объема цилиндра. Срезают для этого его верх, гильзу растачивают до 76 миллиметров. Под такой размер встанет свободно поршень от «Планеты-спорт». После этих видоизменений опытный образец модернизированной «Планеты-5» разовьет скорость до 160 километров вместо своих 120 километров в час. Кстати, на испытательном стенде мотор развил мощность в 42 л.с. на 5950 оборотах. Но при любом форсировании мотора сокращается его ресурс. Такие изменения не следует проводить на мотоцикле, предназначенном для повседневной обычной езды.
При форсировании мотора задняя стандартная резина, сцепление и цепь могут долго не выдержать. Надо подумать и про их модернизацию.
Тюнинг Иж Юпитер 5 – создание современной внешности
Итак, начнем с самого интересного! Как говорится: встречают по одёжке… Заводской облик мотоцикла имеет довольно унылую внешность. Если вам по вкусу спортивные мотоциклы, придется потрудиться над приданием новых форм мотоциклу. Стандартный бензобак уродлив, к тому же очень тяжелый. Эта часть байка сразу бросается в глаза, поэтому ставим обтекаемый бак от спортивного мотоцикла. Как правило, таких полно на разборках. Эта деталь носит характер не только внешнего преображения, но и улучшит чувство контроля, потому что позволяет коленями лучше держаться в седле. Подлежит замене и громоздкое сиденье. Это положительно скажется на весе мотоцикла, стандартное сиденье очень тяжелое.
Двух секционные новые сиденья можно сделать самому:
- Достаточно вырезать из листа толстого пластика основание, придать ему задуманную форму.
- Оклеить тонким слоем мебельного поролона, затем обшить эко кожей сидения.
Следующей процедурой будет изменение хвостовой части:
- Сначала, из строительного пенопласта вырежьте желаемую форму хвоста.
- Затем при помощи эпоксидного клея и стеклоткани обклейте форму слоями.
- После высыхания формы – вырезаем пенопласт, остатки удаляются растворителем.
Хвост из стеклоткани отлично поддается грунтовке и покраске. Дерзайте! Ну а заднюю часть рамы придется переварить под новый хвост, в зависимости от его формы и размеров. Хорошим улучшением станет замена старой резины на дорожную спортивную. Установка новых зеркал придаст современный вид, а главное улучшит обзор. Приборную панель можно поставить от китайского мотоцикла или мопеда, а так же пульты управления на руле. Не лишним станет установка ксенона в фару и замена всех лампочек, поворотников и стоп-сигнала на светодиодные. Пример Иж Юпитер 5 тюнинг фото:
Источник
Улучшение ходовых качеств
Вишенкой на торте, а в нашем случае – последним штрихом тюнинга становится улучшение ходовых качеств. К этому вопросу, некоторые из тюнеров подходили ранее, когда пилили раму своего мотоцикла или поднимали хвост будущего кроссовика. Остальным в первую очередь, стоит избавиться от родной резины. Из ее преимуществ можно отметить только износостойкость, за что вы платите своей безопасностью. Она одновременно универсальна и бесполезна. Грунтозацепы практически бесполезны, попадая в кашу, в нормальных условиях на трасе она шумная, но относительно держит дорогу, на мокрой трассе превращаясь в убийцу.
Поэтому не задумываясь выкидываем и приобретаем шоссейную, кроссовую или универсальную резину, исходя из ваших требований. Второй пункт – подвеска. Если с задними амортизаторами все в общем понятно, они чрезвычайно надежные и плюс ко всему имеют настройки жесткости, то передняя вилка не течет только у тех, кто выбрал другую марку. Выйти из положения можно двумя способами. Первый – залить более густое масло. Второй – провести полную переборку перьев с заменой всех деталей. Оба варианта долго не живут, поэтому самые требовательные владельцы попросту меняют вилку на импортную, остальные терпят все недостатки своего железного коня.
