Зажигание на опережение
Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче. Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки. Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.
Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка. Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето. Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.
На этом регулировка зажигания на скутере закончена. Как вы можете заметить, ничего трудного здесь нет, главное правильно соединить все метки.
Обычно на новых скутерах установлены бесконтактные системы зажигания. Если искра есть, то это не указывает на то, что система рабочая, потому что мощности для воспламенения смеси электрического заряда может быть недостаточно.
Чтобы проверить искру, открутите свечу и не доставая из колпачка прислоните ее к металлической части скутера и начните крутите стартер. Держаться в этот момент нужно за колпачок, потому что если вы будете держаться за саму свечку, то может ударить током, напряжение может доходить до 40 тысяч вольт. Для того чтобы найти неисправность и отрегулировать систему зажигания воспользуйтесь новой свечой и мультиметром. Установите новую (рабочую) свечу и пользуясь мультиметром проверьте чтобы был электрический контакт двигателя с рамой.
Генератор, является важным элементом системы зажигания. Отключите проводку от генератора со следующим замером сопротивления между массой и проводом. (провод черного цвета с красной полоской), это нужно чтобы произвести замер сопротивления питающей цепи катушки зажигания. Сопротивление можно назвать нормальным, если оно достигает 80-150Ом. А если сопротивление отсутствует или сопротивление ниже нормы – это значит, что генератор не исправен. Еще 1 способ. Для начала вам нужно разобрать генератор и подключить мультиметр у выводам катушек, потому что один из них припаян к магнитопроводу. Это поможет вам точно определить поломку. Если в результате измерения сопротивления показало нормальный результат, то неисправность нужно искать в проводке или в точке соединения с катушкой.
Так же в случае если генератор иправен, то проверьте целостность проводки. Для этого вам нужно присоединить мультиметр к 2-м точкам (к выводам блокам: 1.коммутатор; 2. катушка зажигания и к колодке соединенной с генератором). После того как вы проверили целостность проводов их нужно на замыкания. Если вся цепь от генератора к выводам проводки и к блоку зажигания цела, то возможно пришел вне годность блок зажигания.
Самодельный съемник
К сожалению, самодельный также как и заводской не лишен минусов. Он в меру надежен, универсален, дешев, но зато не так удобен в работе и если не уметь им пользоваться можно запросто сорвать резьбу под болтики крыльчатки охлаждения.
Какой съемник будите использовать именно вы — решайте сами. Все плюсы и минусы того и другого варианта я вам расписал.
Лично для себя я выбрал вариант с самодельным съемником. И цена тут ни причем. Все дело в опыте. За годы работы я много чего испробовал и в итоге пришел к выводу, что лучше чем самодельный съемник инструмента нет.
Свой съемник я сделал буквально за час, если не меньше. Купил в магазине самую большую, которая только там была шайбу, вварил в ее центр шайбу поменьше в центр маленькой шайбы вварил обычную гайку.
В гайку я ввернул болт от обычного автомобильного съемника, приложил шайбу к крыльчатке охлаждения, через отверстия под болты карандашом отметил точки, накернил и просверлил отверстия.
Если делать съемник у вас нет желания — купите в магазине заводской или попросите у знакомых. Только перед покупкой снимите на всякий случай крыльчатку охлаждения и посмотрите в каком состоянии находится резьба.
Порядок действий
Чтобы правильно снять генератор со скутера, воспользуйтесь представленной ниже инструкцией:
- Поставьте ваш транспорт на подножку и открутите боковой кожух, держащийся на 4–5 болтах;
- После удаления кожуха вам нужно будет демонтировать крыльчатку, позволяющую охлаждать двигатель;
- Затем отвинтите гайку на валу, которая станет видна после откручивания крыльчатки, используя гайковёрт или же фиксатор;
- Снимите датчик холла, предварительно сняв пластину, на которую он крепится.
Следует отметить, что датчик холла и сам генератор соединены друг с другом одним жгутом проводов, выходящим из кожуха, именно поэтому для демонтажа генератора вам придётся отсоединить провода. Для этого вам нужно будет залезть под пластик и аккуратно отсоединить все разъёмы.

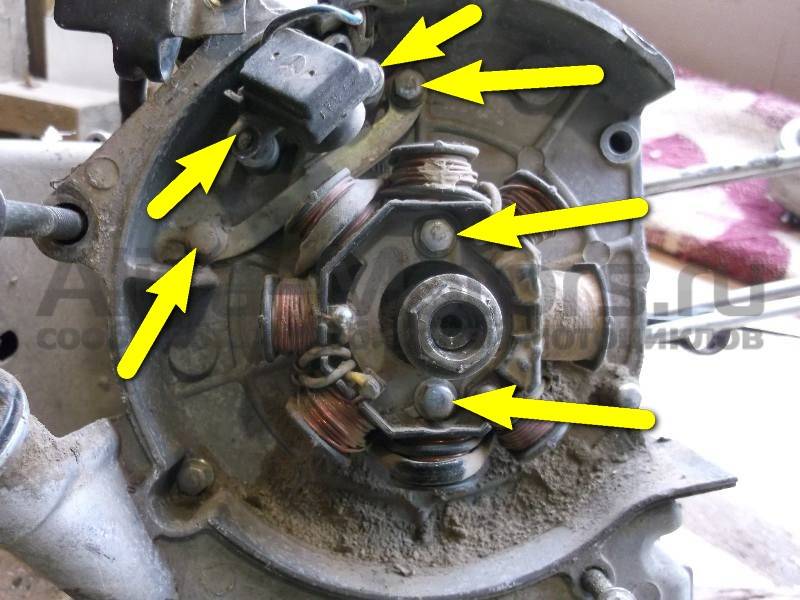

После этого вам нужно будет открутить два болта, на которые крепится генератор, и с лёгкостью отсоединить последний.
Во время проведения таких работ необходимо внимательно следить за тем, чтобы болты и гайки, на которые крепятся детали скутера, не терялись, так как вы вряд ли сможете найти подходящие компоненты в случае их утери.
Когда генератор будет правильно снят, вы можете переходить к его ремонту или же установке нового прибора. Действуя аккуратно, вы сможете не только сохранить генератор, но и сэкономить на услугах мастеров.
Самодельный съемник
К сожалению, самодельный также как и заводской не лишен минусов. Он в меру надежен, универсален, дешев, но зато не так удобен в работе и если не уметь им пользоваться можно запросто сорвать резьбу под болтики крыльчатки охлаждения.
Какой съемник будите использовать именно вы — решайте сами. Все плюсы и минусы того и другого варианта я вам расписал.
Лично для себя я выбрал вариант с самодельным съемником. И цена тут ни причем. Все дело в опыте. За годы работы я много чего испробовал и в итоге пришел к выводу, что лучше чем самодельный съемник инструмента нет.
В гайку я ввернул болт от обычного автомобильного съемника, приложил шайбу к крыльчатке охлаждения, через отверстия под болты карандашом отметил точки, накернил и просверлил отверстия.
Если делать съемник у вас нет желания — купите в магазине заводской или попросите у знакомых. Только перед покупкой снимите на всякий случай крыльчатку охлаждения и посмотрите в каком состоянии находится резьба.
Распространенные поломки
Неисправности генератора могут быть электрическими или механическими. К ним можно отнести:
- утрату работоспособности регулятора напряжения;
- поломка выпрямительного блока ();
- замыкание статорных обмоток;
- замыкание тока в обмотке ротора;
- износ подшипников и щеток.
Регулятор напряжения
Назначение этого узла — нормализация напряжения перед его подачей в автомобильную электроцепь. Произвести проверку исправности регулятора можно посредством проверки напряжения, которое подается им на аккумуляторные клеммы. Этот показатель зависит от модели и марки транспортного средства и варьируется в пределах 13,5−15,5 В. Потому заблаговременно следует узнать, какой именно вольтаж выдает именно ваш тип регулятора. Сделать это можно, если изучить руководство по использованию машины. Для примера можно взять автомобиль ваз 2107 или 2110, так как у этих транспортных средств встречаются самые типичные неисправности, связанные с интегралкой и реле.
Использование мультиметра

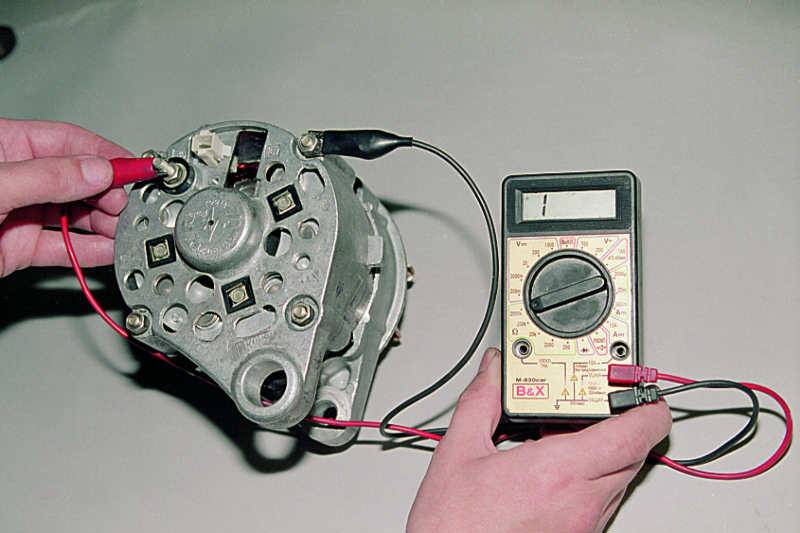

Для проверки генератора ваз 2110 мультиметром нужно перевести прибор в режим вольтметра. Затем нужно подключить его щупчики к аккумуляторным клеммам. Самое главное — соблюдать полярность и выключить автомобильный двигатель. Напряжение в норме варьируется от 12 до 12,8 В. Далее процедуру следует повторить, но уже при запущенном моторе. Показатели напряжения должны подняться до 13,5−15,5 В. Меньшая и большая величина напряжения свидетельствует о неисправности генератора.
Проверка генератора без снятия с машины
Мост из диодов исполняет функции своеобразного преобразователя переменного тока. В его составе находятся три отрицательных и три положительных диода.
Перед проверкой моста нужно отключить все провода, идущие от него и от регулятора напряжения. Также заранее нужно убрать якорь «массы» с АКБ. Сначала нужно проверить выпрямитель на предмет короткого замыкания. Активируем режим омметра на мультиметре и подключаем красный (положительный) щупчик к положительному контакту диодного моста, а отрицательный щуп — к поверхности корпуса самого генератора. Если выпрямитель полностью исправен, то показания измерительного устройства устремятся к бесконечности. В остальных случаях выпрямитель будет неработоспособным.
Тестирование статорных и роторных обмоток
Распространенной поломкой генератора автомобиля считается замыкание обмоток. Оно происходит при слишком интенсивных скачках тока, износа щеток и попадания жидкости.
Итак, ротор нужно извлечь и найти на его конструкции пару контактных колец, которые нужно будет прозвонить. Запустив режим омметра на мультиметре, подключаем к этим колечкам щупчики. Нормальное сопротивление — 2−6 Ом. Если у вас получились большие значения, то между контактными кольцами произошло нарушение контакта. Если же прибор показывают меньшие значения, то произошло межвитковое замыкание.
Затем следует между нулем и выводами обмоток. Нормальный показатель — не меньше 0,3 Ом.
Износ щеток и подшипников
Если вы уже разобрали генератор, то желательно проверить и то, в каком состоянии находятся щетки. Они могут износиться или же поломаться из-за перекоса роторного вала. В том случае, если щетки повредились, их следует поменять на новые.
Внутри автомобильного генератора находится пара подшипников. Один зафиксирован на роторном валу, другой — по центру крышки. Свист и гул генератора при работе мотора — явный признак износа подшипника. При этом корпус генератора может сильно нагреваться. Если вы заметили такие признаки, то подшипники лучше сразу же заменить, иначе вы можете столкнуться с более серьезными неисправностями.
Произвести проверку подшипника можно, если снять с генератора ремень и попытаться провернуть его вал своей рукой. В том случае, если вращение детали происходит свободно и легко, то все в порядке. Если вращать ротор трудно, то с заменой подшипников тянуть не стоит.
Частые причины неполадок скутерных генераторов
В заключение стоит отметить, что выход из строя генератора скутера является одной из самых распространённых проблем, с которыми сталкиваются владельцы двухколёсной техники. При возникновении неисправности можно столкнуться с такими внешними признаками, как плохой заряд аккумулятора, слабая искра или какие-либо проблемы с электросистемой. Обычно причиной некорректной работы генератора служат:
- Короткое замыкание;
- Износ проводов;
- Резкое снижение намагниченности ротора генератора и т. д.
Перед ремонтом генератора вам обязательно нужно провести диагностику и выяснить причину неисправности, и только потом начинать ремонт или сдавать прибор в мастерскую.
Как узнать богатая смесь или бедная?
Чтобы узнать этот показатель следует посмотреть на состояние свечи, а именно на ее электроды. При бедной смеси электроды достаточно белые и заметны следы плавления, когда смесь обогащенная, электроды слишком черные и заметен сильный нагар. Разумеется, оптимальная смесь характерна нормальным состоянием свечи.
Возможно, будет полезно почитать:
- Штраф за отсутствие карты тахографа Наказание отсутствие карты водителя тахографа ;
- Роботизированная DSG коробка передач: устройство, диагностика неисправностей, преимущества и недостатки Чем отличается DSG7 ;
- Какой объем топливного бака на лада ларгус Сколько бак в ларгусе ;
- Описание конструкции Датчик температуры и датчик включения вентилятора ;
- Детские болячки подлечили, но не все ;
- Российским мотоциклистам выдадут новые номера Как будут выглядеть новые номера ;
- Форд куга сборка чья. Где собирают форд куга. Где производится Форд Куга ;
- Не работает кондиционер поло седан ;
Как снять генератор на скутере подробный урок с фотографиями
В этой статье я расскажу для вас и покажу в подробностях, как снять генератор на скутере. Нет особенной различия, какой у вас скутер, японский, китайский, кубатура либо др., принцип снятия генератора на скутере один. В любом случае, потребуются инструмент, называемый съемник ротора генератора.
Один и тот же съемник ротора генератора не подходит ко всем скутерам, потому, уточняйте принадлежность съемника в марке. В веб магазинах все это обозначено, потому заморочек быть не должно.Сейчас находится обилие схожих съемников, и если вы решили добраться к генератору, не пытайтесь это делать без него. В любом случае повредите обмотку и нужно будет поменять генератор, который стоит еще дороже инструмента.
А вот, фактически и он. Данный съемник предназначен для скутеров Honda и китайских скутеров с движком 139qmb:
А вот таковой съемник для вас пригодится для снятия ротора генератора на китайских скутерах 150сс:
На рынке находятся также универсальные модели 2 в 1, где вал можно переставить и закрутить с обратной стороны. Приобрести подобные съемники можно в магазинах запчастей для мототехники либо в веб магазинах, к примеру, здесь: съемник ротора генератора. Как видно на фото, здесь он универсальный обоесторонний.
C одной стороны съемника употребляется резьба М24 с шагом 1 мм на последующих скутерах:
- Honda Tact;
- Honda Dio;
- Peugeot;
- Kymco;
- Китайские скутеры с движком 139QMB;
- Другие модели с аналогичным ротором.
С другой стороны употребляется резьба M27 с шагом 1 мм на скутерах Yamaha, 4-тактных китайских скутерах объемом мотора 125-150 куб.см. и других моделях с аналогичным ротором.
Также, для фиксации ротора, нам пригодится особый фиксатор, который также можно использовать для фиксации колокола сцепления. Вот так он смотрится, думаю уже сталкивались:
Фотоотчет: Как снять генератор скутера?
Генератор не такая простая штука и чтобы его снять придется немного попотеть. Ну и в дополнение ко всему, если у вас нет под боком хотя бы минимальной материально-технической базы, то за одно и прикупить съемники. Без них к сожалению никуда. Можно конечно обойтись и без съемников и такие прецеденты в моей практике уже встречались, но не о них пойдет сегодняшняя речь.
Не хотят наши люди покупать съемники и чего только не суют под ротор и даже пытаются сбить его молотком, а один раз мне попался скутер к ротору которого был приварен кусок какой-то железки. Наверное приваривали крюк и хотели сдернуть его КАМАЗом .
С одной стороны, людей понять можно: зачем покупать дорогой инструмент для разовой работы. С другой стороны, я людей и не понимаю: зачем покупать и собственноручно уродовать скутер молотком, если можно отдать его на ремонт мастеру? Дилемма, как ни крути.

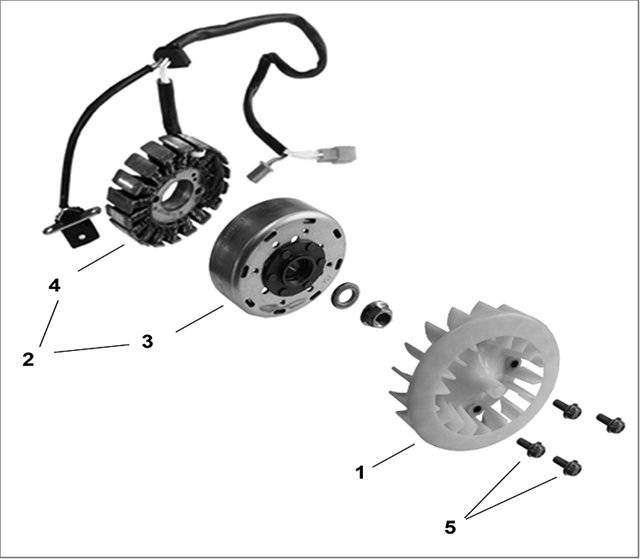

Генератор состоит из двух основных частей: ротора и статора. Статор крепится к картеру двигателя и снимается очень легко, буквально «от руки». А вот ситуация с ротором обстоит иначе. Ротор посажен на конус и зажат гайкой, причем зажат на совесть и чтобы его от-туда снять нужно сначала зафиксировать его от проворачивания затем отвернуть гайку и только потом при помощи съемника сдернуть его с конуса.
Тест напряжения в генераторе скутера
Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.
Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.
Проверка генератора
Проверка ротора
1. Проверьте, нет ли обрыва в обмотке возбуждения.
При помощи омметра измерьте сопротивление между контактными кольцами. Номинальное сопротивление (вхолодном состоянии)……….2,7- 3,1 Ом
Если сопротивление стремится к бесконечности, т.е. цепь разомкнута, то замените ротор
2, Проверьте, нет ли замыкания обмотки возбуждения на массу. При помощи омметра измерьте сопротивление между полюсом ротора и контактным кольцом. Если сопротивление равно 0 (цепь замкнута), то замените ротор.
3, Проверьте контактные кольца.
а) Проверьте рабочие поверхности контактных колец. На них не должно быть задиров или сколов.
б) При помощи штангенциркуля измерьте диаметр контактных колец
Номинальный диаметр…………………………………….14,2 — 14,4 мм
Минимально допустимый………….12,8 мм
Если диаметр контактных колец меньше минимально допустимого, то замените ротор

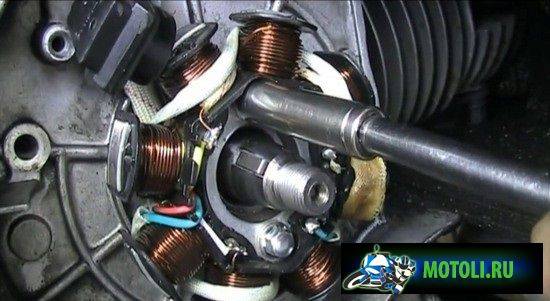

Проверка статора
1. Проверьте, нет ли обрыва в обмотке стартера
При помощи омметра измерьте сопротивление между выводами катушек обмотки статора.
Если сопротивление стремится к бесконечности, т.е. цепь разомкнута, то замените статор
2. Проверьте, не замыкается ли обмотка статора на массу При помощи омметра измерьте сопротивление между корпусом статора и выводами катушек обмотки статора
Если сопротивление равно «О», т.е. цепь замкнута, то замените статор.

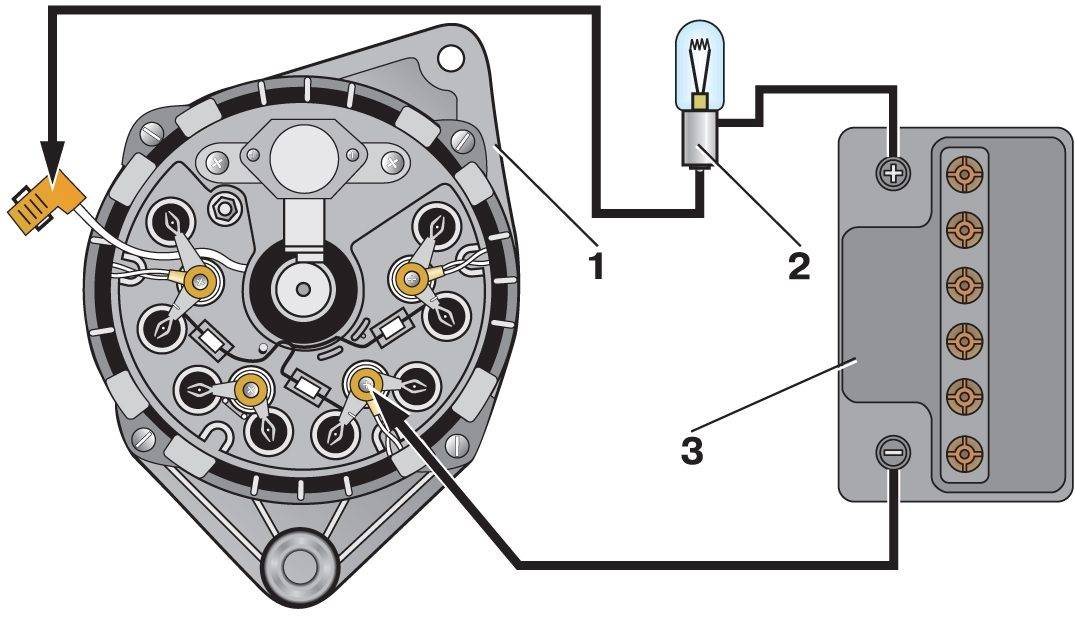

Проверка блока выпрямителей
1. Проверка положительного вентиля
а) Подсоедините отрицательный пробник омметра к положительному выводу выпрямительного блока, а положительный пробник последовательно подсоедините к каждому из трех стальных выводов, Убедитесь в наличии проводимости (замкнутой цепи) во всех трех измерениях.
б) Поменяйте полярность пробников тестера и повторите процедуру пункта
в). Убедитесь, что во всех трех измерениях цепь разомкнута (сопротивление стремится к бесконечности). Если условия не выполняются, то замените блок выпрямителей
2. Проверка отрицательного вентиля
а) Подсоедините положительный пробник омметра к отрицательному выводу выпрямительного блока, а отрицательный пробник последовательно подсоедините к каждому из трех остальных выводов. Убедитесь в наличии проводимости (замкнутой цепи) во всех трех измерениях.
б) Поменяйте полярность пробников тестера и повторите процедуру пункта
а) Убедитесь, что во всех трех измерениях цепь разомкнута (сопротивление стремится к бесконечности). Если условия не выполняются, то замените блок выпрямителей.
Проверка подшипников
1. Проверка переднего подшипника
Проверьте, чтобы ход переднего подшипника был плавным, без заеданий.
2. При необходимости замените подшипник
а) Отверните 4 винта и снимите держатель подшипника.
б) При помощи пресса и торцевой головки подходящего размера выпрессуйте передний подшипник.
в) При помощи специального пуансона и пресса запрессуйте новый передний подшипник в крышку генератора со стороны привода.
г) Установите держатель подшипника и заверните 4 винта его крепления.
Момент затяжки…………………………………2, б Н м
3. Проверка заднего подшипника.
П
роверьте, чтобы ход заднего подшипника был плавным, без заеданий
4, При необходимости замените задний подшипник. а) т1ри помощи съемника снимите задний подшипник и крышку подшипника.
б) При помощи пресса установите новый задний подшипник на вал ротора.
в) Установите крышку подшипника
Как проверить генератор на скутере
Август 7, 2014 at 5:28 пп by Pasha
Если у скутера наблюдаются проблемы с плохим зарядом аккумулятора, слабой искрой или присутствует поломка в электросистеме, то с большой долей вероятности придется ремонтировать генератор транспортного средства.
Причин сбоя может быть несколько:
1. Короткое замыкание;
2. Нарушение целостности провода;
3. Резкое падение намагниченности ротора генератора.
Уменьшение намагниченности ротора обусловлено объективными факторами, среди которых типичными являются:
* Попадание скутера в зону высокого магнитного поля.
При указанных воздействиях зачастую происходит значительное падение выходного тока генератора, что приводит к невозможности дальнейшей работы скутера. Но более объективная картина вырисовывается только при проведении грамотной диагностики.
Как снять генератор на скутере
Генератор со скутера снимается одинаково, вне зависимости от того, какая модель, производитель и год выпуска. Единственное, что вам понадобится – это специальный инструмент, который называют съёмником ротора генератора.
Приобрести съёмник ротора генератора вы можете в любом специализированном магазине. Главное – уточнить, подходит ли инструмент к вашей модели скутера. Если вы никак не можете найти съёмник в магазинах своего города, лучше заказать его через интернет, так как снять генератор на скутере без этого инструмента вы не сможете – повреждение обмотки гарантировано и, как следствие, покупка нового генератора.
Помимо съёмника вам может пригодиться фиксатор, которым можно заблокировать в одном положении ротор или колокол сцепления.
Следует отметить, что генератор демонтировать нужно только при обнаружении таких неисправностей как:
- поломка генератора и наличие повреждений обмотки;
- если сальник коленвала со стороны генератора начал подтекать;
- при необходимости сделать капитальный ремонт всего двигателя скутера.
Заводской съемник
Ротор можно снять как заводским съемником так и самодельным. В варианте с заводским и самодельным съемником есть свои плюсы и минусы. Начну с минусов заводского съемника.
Универсальность у заводского съемника нулевая и подходит он к сожалению только к определенной серии двигателей. И если понадобится отремонтировать малораспространенный у нас скутер, то к нему же придется прикупить и новый съемник. А сделать это будет очень и очень непросто, так как к редким моделям скутеров инструмент в продаже встречается так же редко как и запчасти.
Дешевые по 220-250 рублей в плане качества совсем ни лезут ни в какие ворота. Мало того, что они сделаны из какого-то пластилина, так производителю сего говнища и этого кажется мало. Он еще умудряется делать их тоньше или даже толще чем это нужно.
Сложности
Не хотят наши люди покупать съемники и чего только не суют под ротор и даже пытаются сбить его молотком, а один раз мне попался скутер к ротору которого был приварен кусок какой-то железки. Наверное приваривали крюк и хотели сдернуть его КАМАЗом.
С одной стороны, людей понять можно: зачем покупать дорогой инструмент для разовой работы. С другой стороны, я людей и не понимаю: зачем покупать и собственноручно уродовать скутер молотком, если можно отдать его на ремонт мастеру? Дилемма, как ни крути.
Восстановление коленвала
Ввиду того что в последнее время преобладающее большинство людей стало засматриваться в сторону китайских скутеров, их количество увеличилось. Как известно, качество не на высшем уровне, но вполне приемлемо для беспроблемной эксплуатации в течение 2-3 лет а то и больше. Про фабричные скутера писать не хочется, так как качество у них высокое (держат марку) но не у всех.
В общем, эта статья предназначена для всех скутеристов без исключения и не имеет четких границ в марке и годе выпуска скутера. Рассматривать будем КШМ – кривошипно-шатунный механизм 2-тактного двигателя.
Краткая справка: КШМ предназначен для преобразования возвратно-поступательной энергии во вращательную. Иными словами, коленвал. Этот узел по конструкции не очень сложен, но требует очень точной развесовки и грамотной установки. Также для нормальной работы необходимы определённые условия.
схожа у всех скутеров. Я затронул китайцев, потому что материал – сырье для коленвала у них не соответствует никаким нормам качества. Естественно, есть и нормальные, но, как правило, ставятся на хорошие китайские скутеры и выходят из строя очень редко. У меня был случай — принесли на ремонт мотор AF34Е, снятый со скутера. Сказали, заводится очень трудно, тянет так себе, перегревается и жрёт топливо немерено. После 1-2 минутной диагностики выяснилось, что коренные мертвые в хлам. Сказал прийти через 2-3 дня. Каково же было моё удивление, когда я разобрал мотор…. Кореные стояли с Даэлима (56-20-12) , они были в чётком состоянии. Но китайское, самостоятельно установленное колено
выдало себя сразу. Посадочное место подшипника на коленвале со стороны вариатора было разбито настолько, что коленвал ходил вверх вниз больше чем на 1 мм. Это очень критическая ситуация. Подшипники пришлось выпрессовывать съемником. А на колено надевались так легко, что усилий вообще прилагать не нужно было. В общем, ситуация плохая, и пришлось поискать замену колена и прибегнуть к анализу посадочных мест подшипников.
Как открутить гайку?
Для фиксации ротора я иногда использую самодельный съемник по типу заводского. Сделал я его из старых ненужных железок, а работает он не хуже заводского.
Если не жалко денег — можете купить себе заводской. Он недорогой и в работе проще паренной репы: вставил штифты в специальные отверстия ротора, упер рычаг во что-нибудь и преспокойно открутил гайку. Кстати, такие фиксаторы продают не только в магазинах запчастей, но и в магазинах электроинструментов.
В магазинах электроинструментов данный девайс торгаши позиционируют как универсальный ключ для отворачивания гаек на «болгарках» (УШМ). Он так и называется: «универсальный ключ для УШМ». Стоит он всего 160 рублей, а родной, якобы «правильный» — 350 рублей.
Если будите покупать себе такой же — подрежьте сразу ему штифты, а то они в стоке очень длинные и при работе могут повредить обмотки генератора.

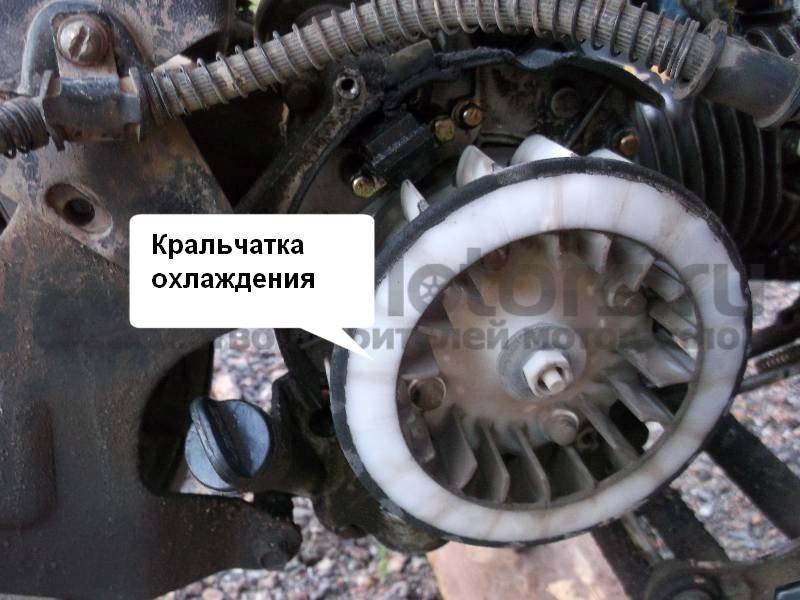

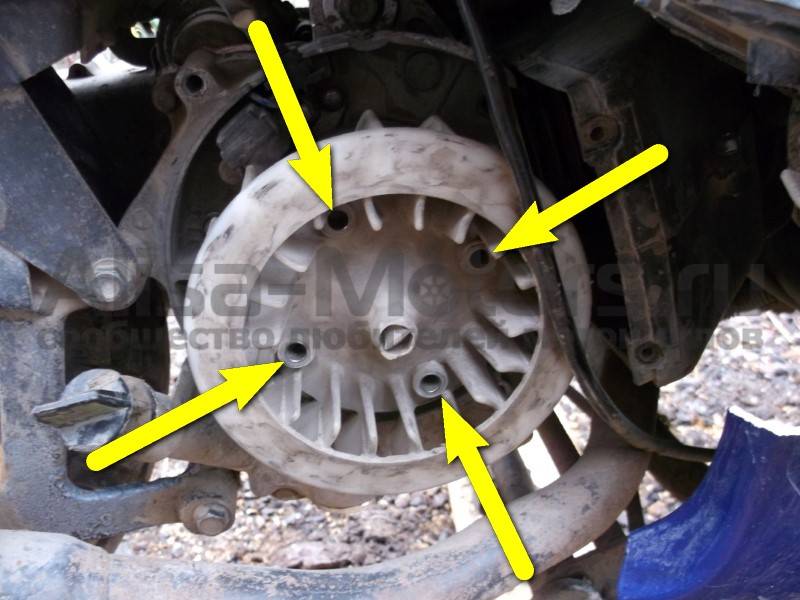

Отворачиваем болтики и снимаем крыльчатку с ротора.
Немного отвлекусь: не теряйте болтики, которые крепят крыльчатку к ротору, а лучше всего сразу уберите их. Мне доводилось ремонтировать скутер, хозяин которого потерял родной болтик и вместо него закрутил другой, а он оказался немного длиннее и при запуске двигателя порвал обмотки.
Болтик то был длиннее родного всего на несколько миллиметров.
Фиксируем ротор и отворачиваем гайку. Как я уже говорил: в своей работе я иногда использую самодельные инструменты, в данном случае — съемник.
Отворачиваем гайку и извлекаем ее вместе с шайбой из ротора. Если шайбы там не окажется значит до вас там кто-то уже успел поковыряться…
Заменить или укоротить?
Частая проблема – растяжение, в таком случае встает вопрос: заменять цепь ГРМ на скутере или есть возможность укоротить цепь ГРМ. Укорачивание – кратковременная мера, которая применима для изделий с небольшим износом и будет полезна, только если выполнить действия правильно.
Если износ незначительный, можно аккуратно убрать 1 звено и незначительно продлить срок езды. При неправильном выполнении работ, можно окончательно вывести из строя запчасть. Кроме того, нужно внимательно следить, чтобы при удалении звена шаг совпадал, иначе такая деталь может стереть и вывести из строя звезду распредвала.

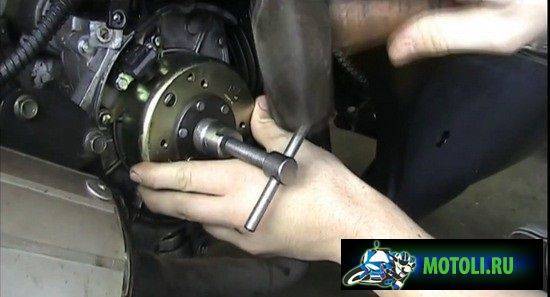

Снятие ротора
Вставляем в нужные отверстия болты. Болты берем от крыльчатки охлаждения — они туда вписываются идеально. Чтобы не задеть обмотки — наворачиваем на болтики ограничительные гайки — они не дадут болтам зайти глубоко внутрь генератора.
Прикладываем съемник к ротору, заворачиваем в отверстия болты. Чтобы не сорвать резьбу — подтягиваем слегка центральный болт и смотрим: все ли болты пошли внатяг. Если какой-либо болт болтается — подтяните его.
Таким образом мы равномерно распределим нагрузку между болтами. Если этим моментом пренебречь — вся нагрузка незаметно для вас может лечь только на один болт или два и тогда они вырвутся из ротора вместе с резьбой. Нам этого, понятное дело не нужно.
Теперь главное: что есть, силы затягивать центральный болт нельзя. В этом деле излишняя сила ничего не даст. Нужно все делать не спеша и со знанием дела. Иначе вырвете съемник из ротора вместе с корнями и придет тогда вашему бюджету полная финансовая неостоятельность.
Снимать ротор нужно только так: Подтягиваем слегка ключиком центральный болт съемника, легонько ударяем небольшим молотком в торец центрального болта — ротор, обычно, после первого удара слетает с конуса без разговоров, если не слетел — тянем по-новой болт и снова ударяем.
Этому приему я научился еще в далеком 1996 году, когда мне довелось снимать с вала приводной шкив мотовило зерноуборочного комбайна «Колос». Если бы не один умный человек, который вовремя мне подсказал как правильно работать съемником, то расфаршмачил бы я тогда и шкив и съемник и кувалду вместе с комбайном…
Ротор сидит на шпонке. Если вы не планируете дальше разбирать двигатель — оставьте ее как есть. А если планируете — лучше достаньте иначе потеряете.
Раздолбанную шпонку легко можно снять маленькими плоскогубцами, если шпонка сидит очень плотно — оставьте ее, никуда она от вас не денется.

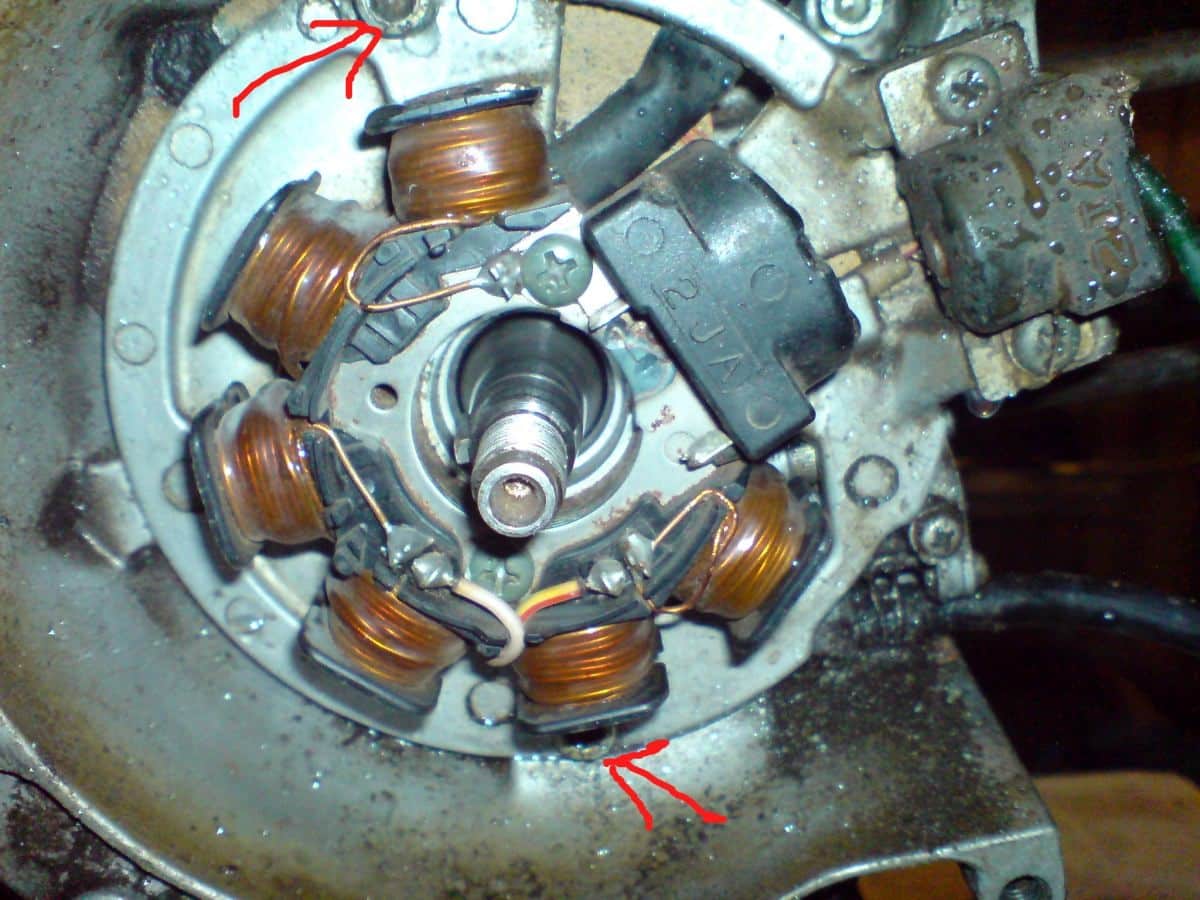

Чтобы потом не гадать как у вас стоял статор — ставим керном метки или фоткаем, запоминаем или проделываем иное. Это нужно для того, чтобы обезопасить себя от проблем со сбившимся абрисом.
Бывает так, что при обратной установке — статор ставят наоборот и тогда как повезет: может все пройти без последствий, а может пропасть искра или появятся перебои. Чтобы этого избежать — любые, не только скутерные генераторы типа CDI нужно ставить именно так как они стояли изначально. Если будите следовать этому золотому правилу — будет вам счастье.
Снимаем статор. Установка генератора проводится в обратной последовательности.
Как снять генератор с двигателя скутера
Генератор скутера, является деталью очень нежной и чувствительной к любой несвойственной ему нагрузке. Поэтому снимать его следует только с помощью специальных съемников. Любые попытки сдернуть ротор генератора с помощью монтировки или гвоздодера приводят к самым печальным последствиям. Съемников для этой работы, понадобиться как минимум два: один для фиксации ротора, другой для того, чтобы сдернуть ротор с цапфы коленчатого вала.
Снимаем кожухи охлаждения, крыльчатку вентилятора охлаждения. Вставляем в специальные отверстия на роторе генератора штифты съемника, фиксируем его от проворачивания, берем подходящий торцовый ключ и откручиваем гайку.
Конструкцию съемника легко понять по фото, сложностей с его изготовлением у вас не должно возникнуть. Существуют еще съемники такого же типа, только заводского исполнения.
Конструкцию такого съемника легко понять по фото. Обычная шайба в которой для разных типов генераторов насверлены отверстия, в середину шайбы вварена гайка в которую вкручивается центральный болт с шариком или конусом на конце от другого съемника.

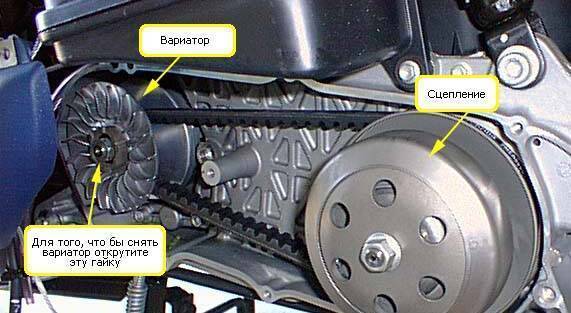

Снятие вариатора
Снять вариатор ненамного проще чем генератор. Как и в случае с генератором нужен хороший съемник. Благо съемник можно сделать самому: для 139QMB двигателя вместо съемника можно использовать пластину металла: вынимаем из ниши бендикс, вставляем в нее пластину, упираем в пластину зуб крыльчатки вариатора и отворачиваем гайку.
Можно сделать и более продвинутый съемник: ищем ненужный диск сцепления от мотоцикла ИЖ, привариваем к нему пруток и несколько зацепов для зубьев крыльчатки
Для 157QMJ двигателя съемник делается немного по другому принципу
Принцип снятия вариатора идентичен принципу снятия генератора: фиксируем съемником крыльчатку, отворачиваем гайку, снимаем вариатор с оси. После снятия, вариатор полностью разбираем и проверяем все его детали на износ
Разборка картера: снятие коленчатого вала, цепи ГРМ
157 QMJ внутри выглядит более сложным
139QMB более простой
Чтобы разобрать 157QMJ нужно сделать следующее:
- Вынуть промежуточную шестерню стартера
- Отвернуть гайку на обгонной муфте
- Снять цепь с масляного насоса
- Отвернуть последний болт стягивающий картер двигателя
С 139QMB возни в разы меньше:
- Снять шестерню масляного насоса
- Отвернуть последний болт стягивающий картер
Берем старую тупую отвертку и с помощью молотка отворачиваем гайку обгонной муфты (резьба левая: отворачиваем строго по часовой стрелке!)
Снимаем с цапфы шестерню
Надавливаем на цепь привода:
Цепь в среднем состоянии. Новая цепь при надавливании на нее практически не провисает
Снимаем защитный экран масляного насоса
Подкладываем под цепь оловянный пруток или палочку,отворачиваем гайку на звездочке масляного насоса, снимаем звездочку с вала, снимаем цепь
На 139QMB делаем практически тоже самое: держим звездочку рукой, отворачиваем гайку, снимаем шестерню с вала. На некоторых моделях 139QMB шестерня может быть без гайки, если у вас сделано так значит вам повезло: выньте шестерню и корпуса и все
Отворачиваем последний болт стягивающий картер и с помощью деревянной киянки половиним двигатель
Вынимаем из картера коленчатый вал и проверяем его на пригодность к дальнейшей эксплуатации
